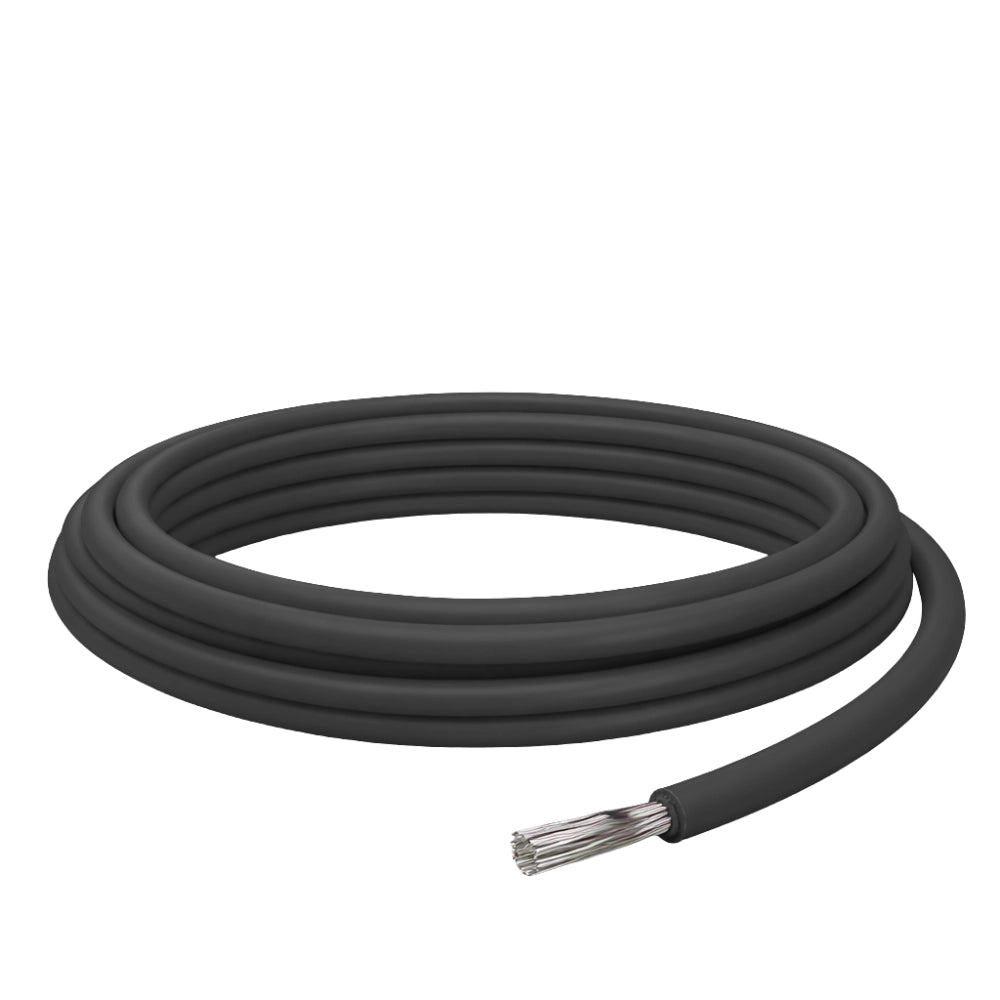

Cavo Fotovoltaico Unipolare H1Z2Z2-K per Installazioni DC in Matassa

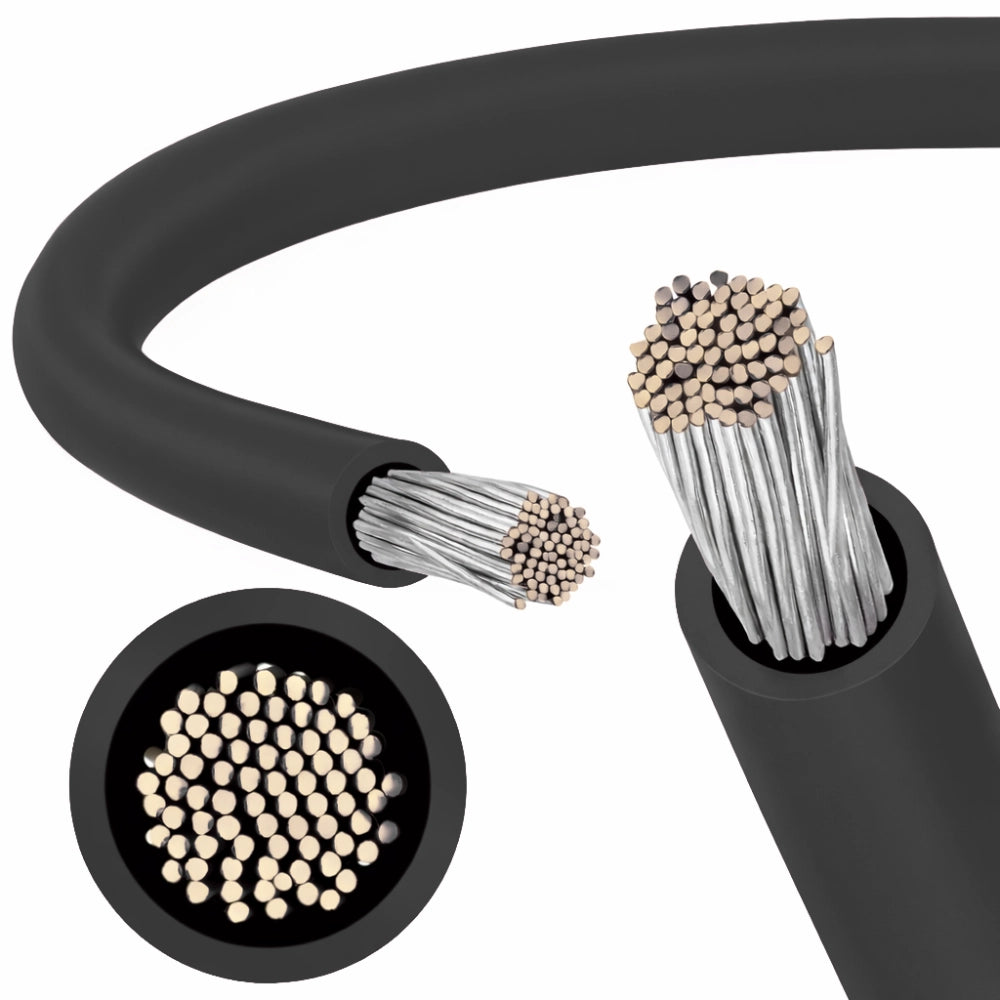

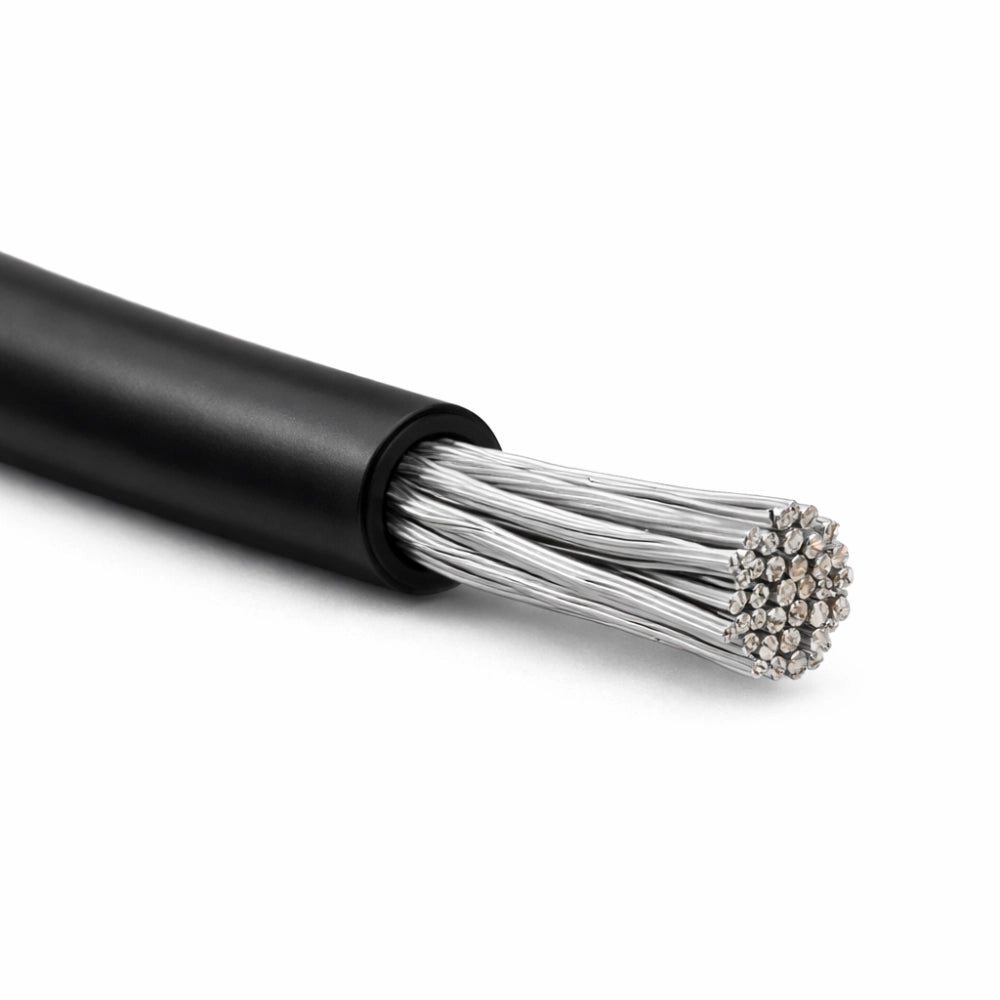

• CONDUTTORE: Realizzato in rame stagnato multifilare di classe 5 secondo la normativa EN 60228, questo cavo offre un'elevata flessibilità e stabilità elettrica nel tempo. È progettato per applicazioni in corrente continua, ideale per situazioni soggette a vibrazioni e cicli termici, garantendo prestazioni ottimali anche in condizioni ambientali avverse.

  ISOLAMENTO: L'isolamento è composto da una mescola reticolata LS0H conforme alla EN 50618, priva di alogeni e caratterizzata da basse emissioni di fumi. È idoneo per tensioni fino a 1,5 kV DC, mantenendo elevate proprietà dielettriche anche in un ampio intervallo di temperature.

  GUAINA: La guaina esterna è realizzata in materiale LS0H resistente ai raggi UV, all'ozono e agli agenti atmosferici. Questo cavo è progettato per installazioni fisse in esterni, garantendo un colore nero uniforme che si adatta a qualsiasi contesto.

  TEMPERATURA: Il campo di esercizio tipico va da -40 °C a +90 °C, con una capacità di sopportare temperature di corto circuito fino a 250 °C.

  CONFORMITÀ: Questo cavo è conforme alla norma EN 50618, designazione H1Z2Z2-K, con tensione nominale di 1 kV AC e 1,5 kV DC e classificazione CPR Eca.

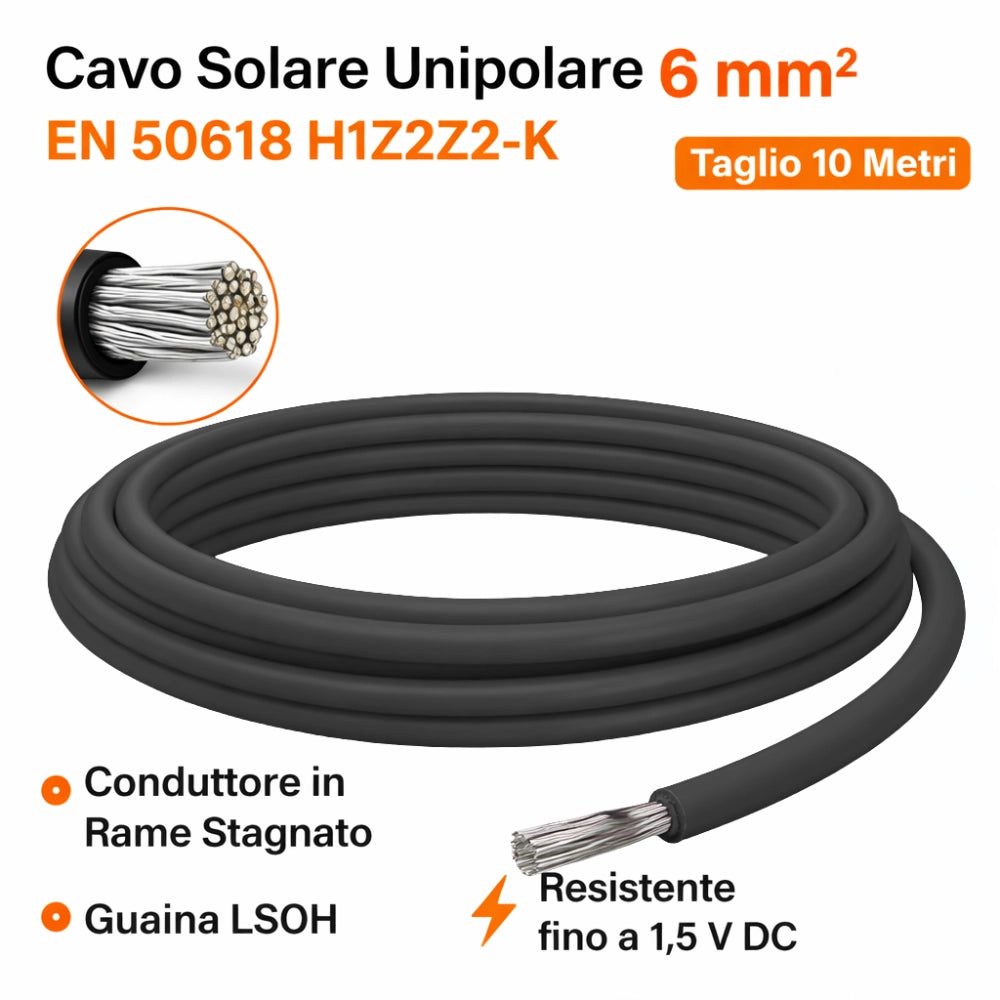

Cavo Solare Unipolare H1Z2Z2-K: Soluzione Avanzata per Connessioni Fotovoltaiche Sicure

Panoramica Tecnica

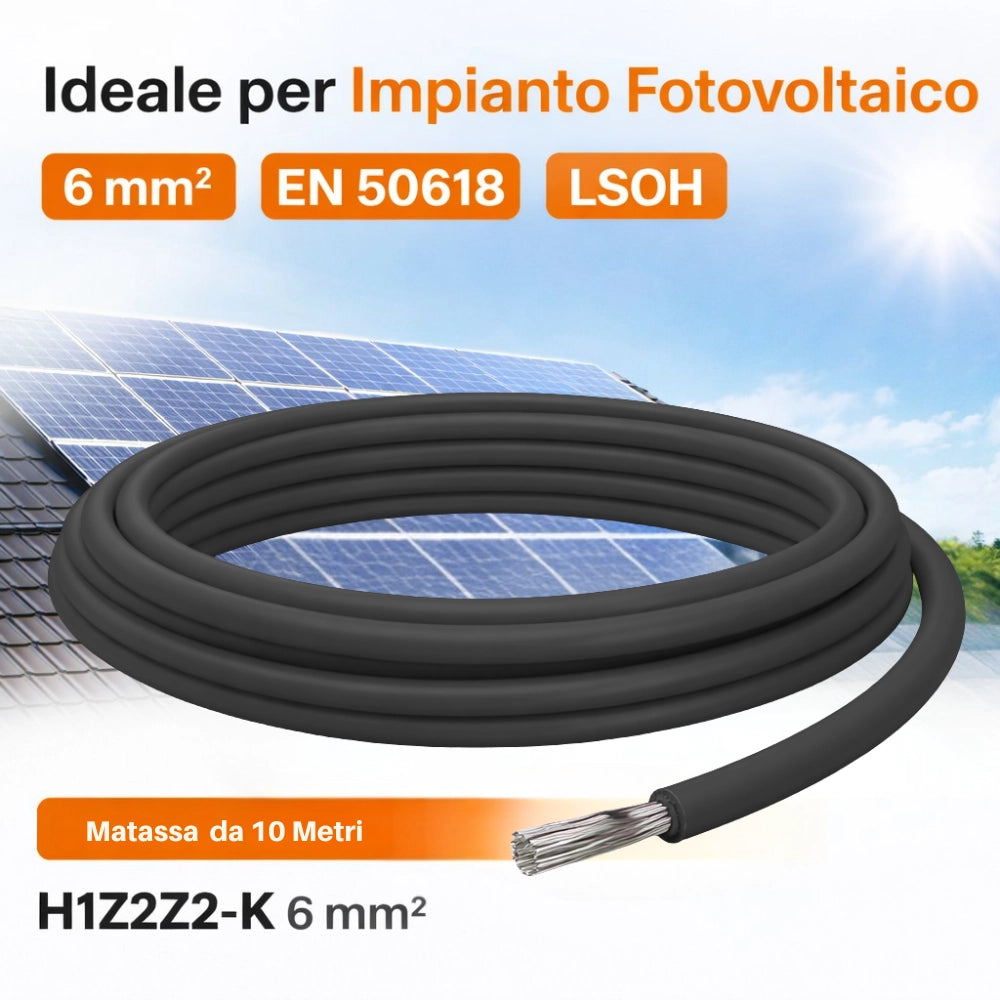

Il cavo solare unipolare conforme alla norma EN 50618 con designazione H1Z2Z2-K e sezione di 6 mm² è progettato per la realizzazione di collegamenti in corrente continua negli impianti fotovoltaici. Questo cavo è ideale dove sono richieste prestazioni elettriche elevate, resistenza agli agenti atmosferici e stabilità nel tempo. La struttura flessibile del conduttore in rame stagnato garantisce un'eccellente conducibilità ed una buona resistenza alla corrosione, facilitando le operazioni di installazione anche in spazi ristretti e curve complesse.

L'isolamento e la guaina in mescola LS0H assicurano l'assenza di alogeni e una bassa emissione di fumi in caso di incendio. Offrono inoltre una notevole resistenza ai raggi UV, all'ozono e alle sollecitazioni ambientali tipiche delle installazioni all'esterno. Il cavo è adatto per installazione fissa con tensione nominale fino a 1,5 kV DC e ha un campo di temperatura operativa compreso tra -40 °C e +90 °C.

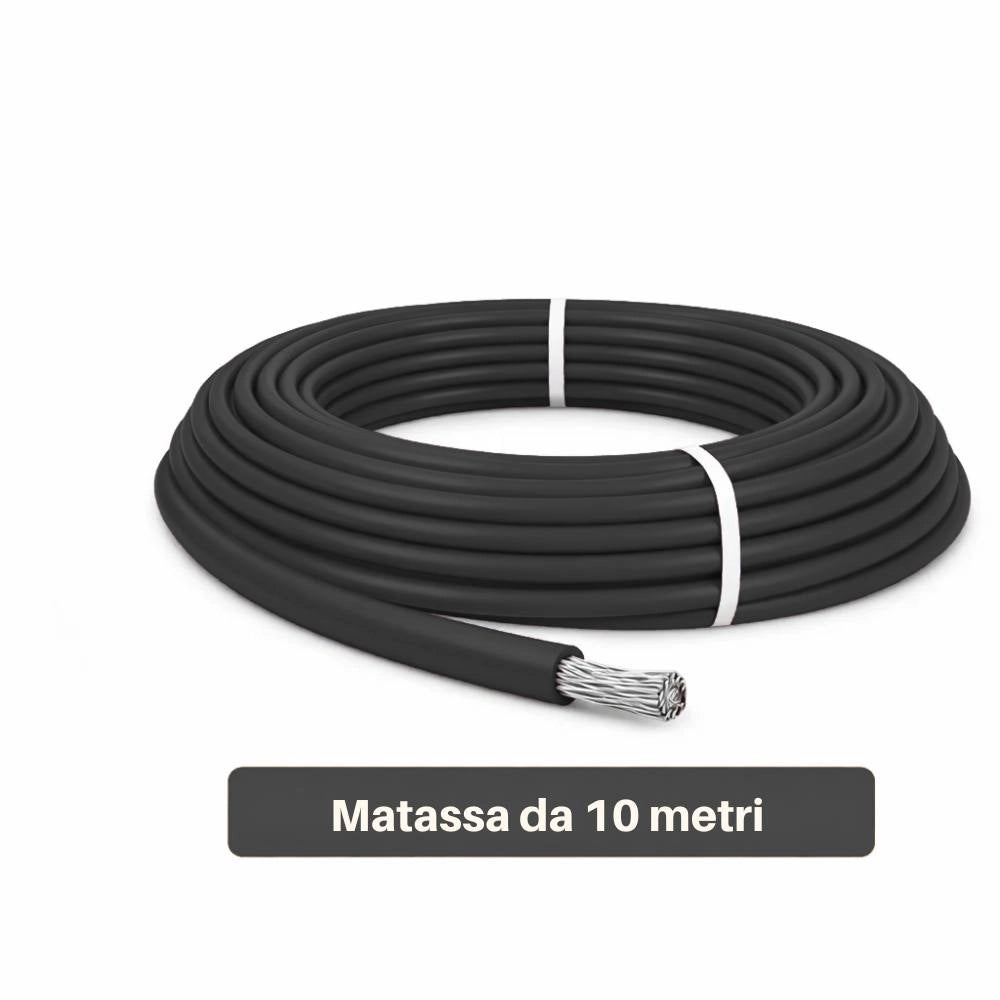

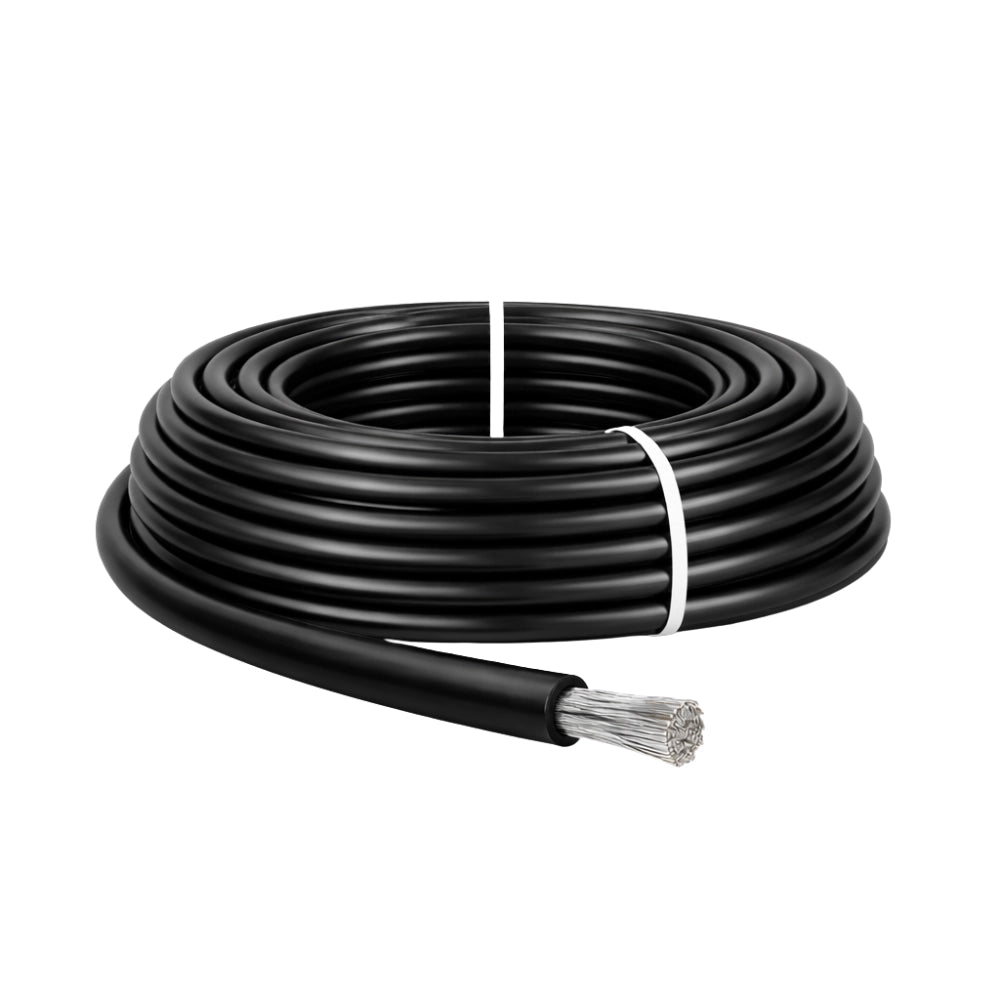

Fornito in matassa pretagliata, il cavo consente lunghezze definite pronte all'uso senza compromettere le caratteristiche elettriche e meccaniche del prodotto.

Benefici per l'Utente

L'impiego del cavo solare unipolare conforme alla norma EN 50618, disponibile in matassa pretagliata con sezione nominale di 6 mm², consente di realizzare collegamenti affidabili in corrente continua che soddisfano i requisiti elettrici e meccanici degli impianti fotovoltaici moderni. Questo garantisce uniformità nelle prestazioni indipendentemente dalla lunghezza del cavo utilizzato.

• Conducibilità: Il conduttore in rame stagnato multifilare offre una bassa resistenza elettrica per unità di lunghezza, ideale per il trasporto di correnti elevate con stabilità dei valori ohmici anche in condizioni ambientali gravose.
• Flessibilità: La struttura a fili sottili facilita la posa all'interno di canalizzazioni e passerelle portacavi, consentendo raggi di curvatura contenuti senza compromettere l'integrità del conduttore.
• Isolamento LS0H: La mescola reticolata priva di alogeni garantisce elevate caratteristiche dielettriche fino a 1,5 kV DC, contribuendo alla sicurezza negli ambienti in caso d'incendio.
• Resistenza Ambientale: La guaina nera progettata per resistere ai raggi UV e alle escursioni termiche tipiche delle installazioni esterne assicura durabilità nel tempo.
• Tenuta Termica: Il campo operativo del cavo consente temperature fisse fino a +90 °C e tolleranza ai cortocircuiti fino a 250 °C.
• Uniformità tra Varianti: Le stesse caratteristiche elettriche sono garantite per tutte le lunghezze disponibili (10 mt, 25 mt, 50 mt, 100 mt), variando solo il metraggio fornito.

Tutte queste proprietà rendono il cavo idoneo per la realizzazione di cablaggi DC conformi alle normative europee negli impianti fotovoltaici.

Casi d'Uso

Il cavo solare unipolare H1Z2Z2-K da 6 mm² è destinato ai collegamenti in corrente continua negli impianti fotovoltaici dove sono richiesti elevati livelli di affidabilità elettrica e resistenza ambientale.

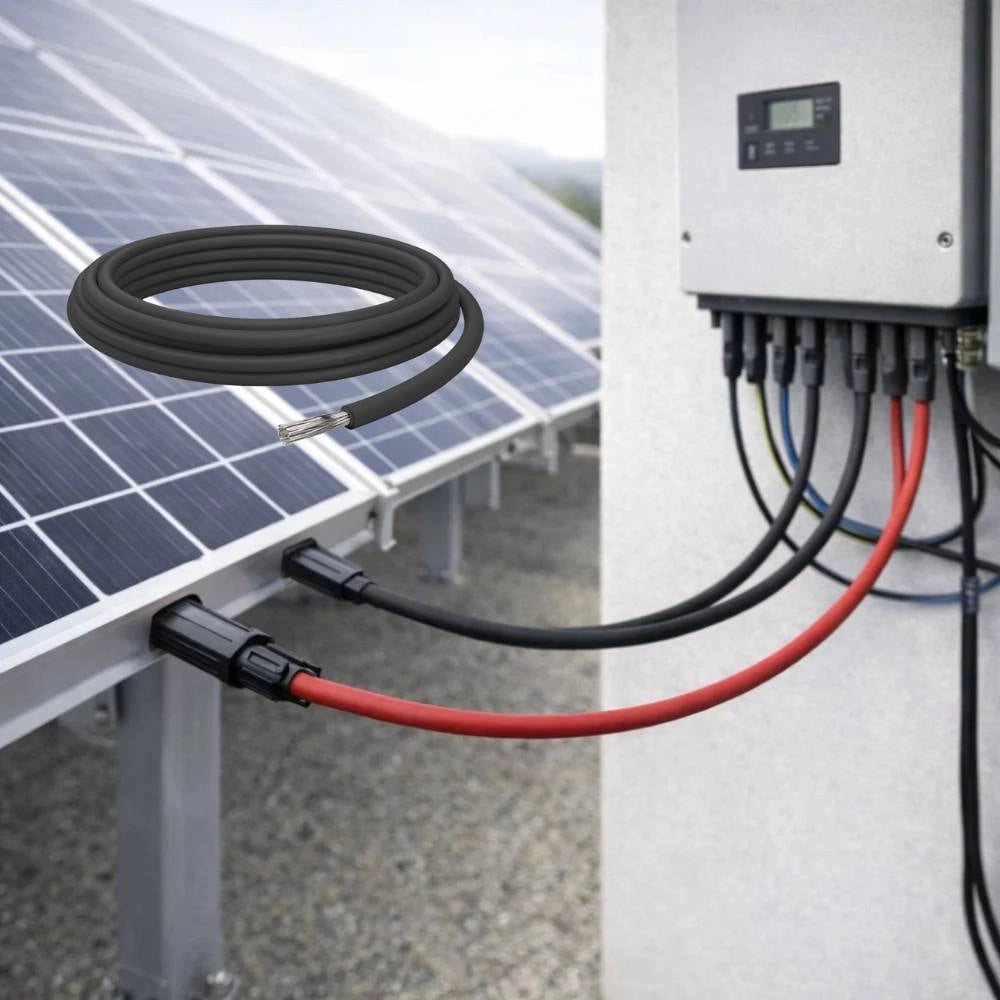

• Collegamento Moduli: Realizzazione delle connessioni elettriche tra i pannelli fotovoltaici all’interno delle stringhe, esposti a condizioni atmosferiche variabili.
• Cablaggio Stringhe: Interconnessione delle stringhe verso cassette di giunzione o quadri di campo con esigenze di flessibilità.
• Connessione Inverter: Collegamento tra quadri DC e inverter con elevati requisiti di isolamento e stabilità dielettrica.
• Impianti su Tetto: Posa su coperture residenziali o industriali soggette a sbalzi termici ed esposizione diretta al sole.
• Impianti a Terra: Cablaggio di campi fotovoltaici installati a terra con esposizione a variabili condizioni ambientali.
• Quadri DC e Sistemi di Protezione: Utilizzo all’interno dei quadri per sezionamento e distribuzione della corrente continua.

Tutti questi contesti applicativi sono comuni alle varie lunghezze disponibili nella matassa senza variazioni nelle caratteristiche tecniche del cavo stesso.
