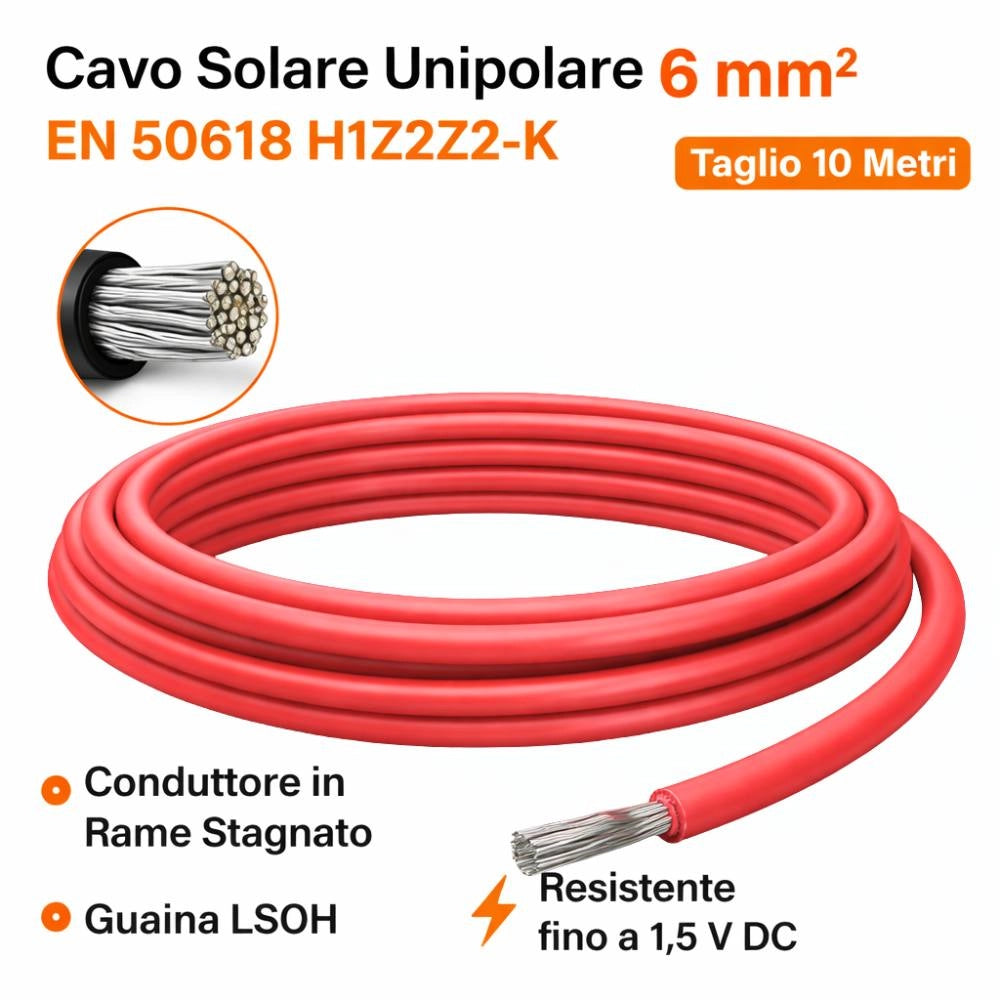

Cavo solare unipolare flessibile per impianti fotovoltaici

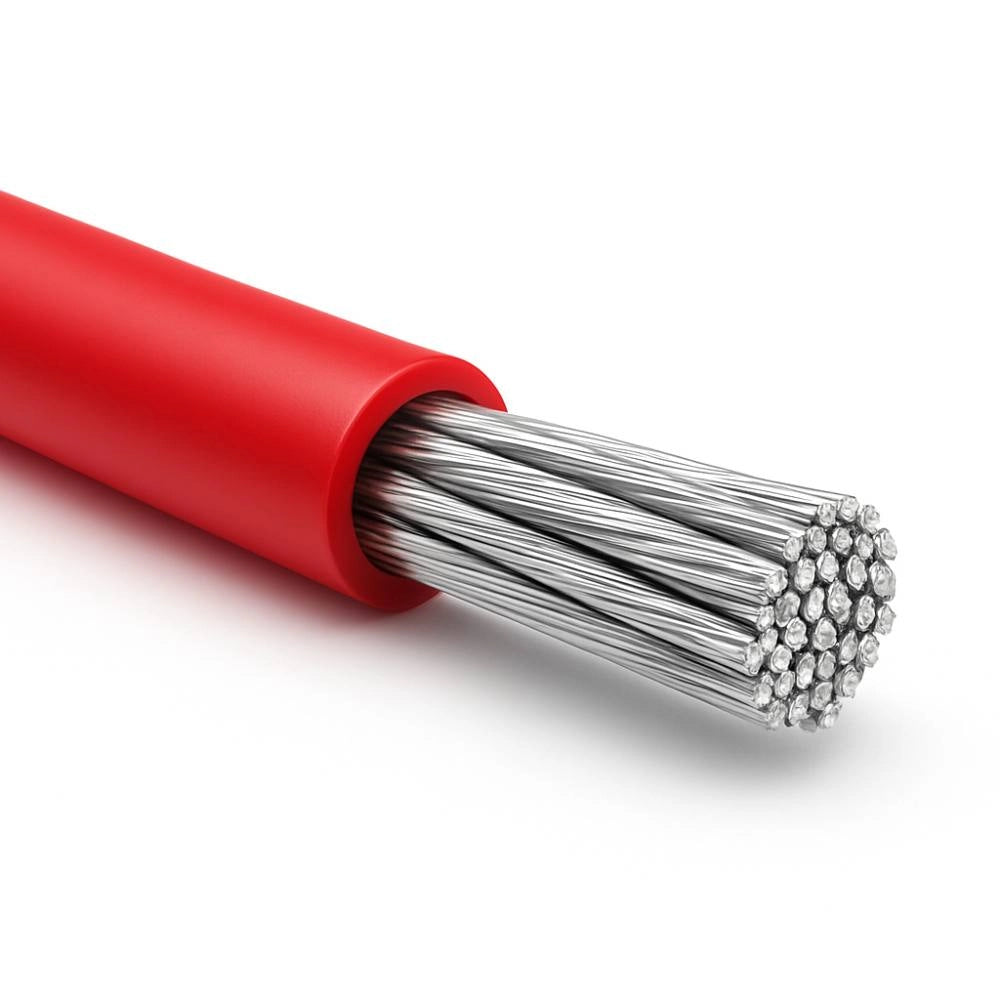

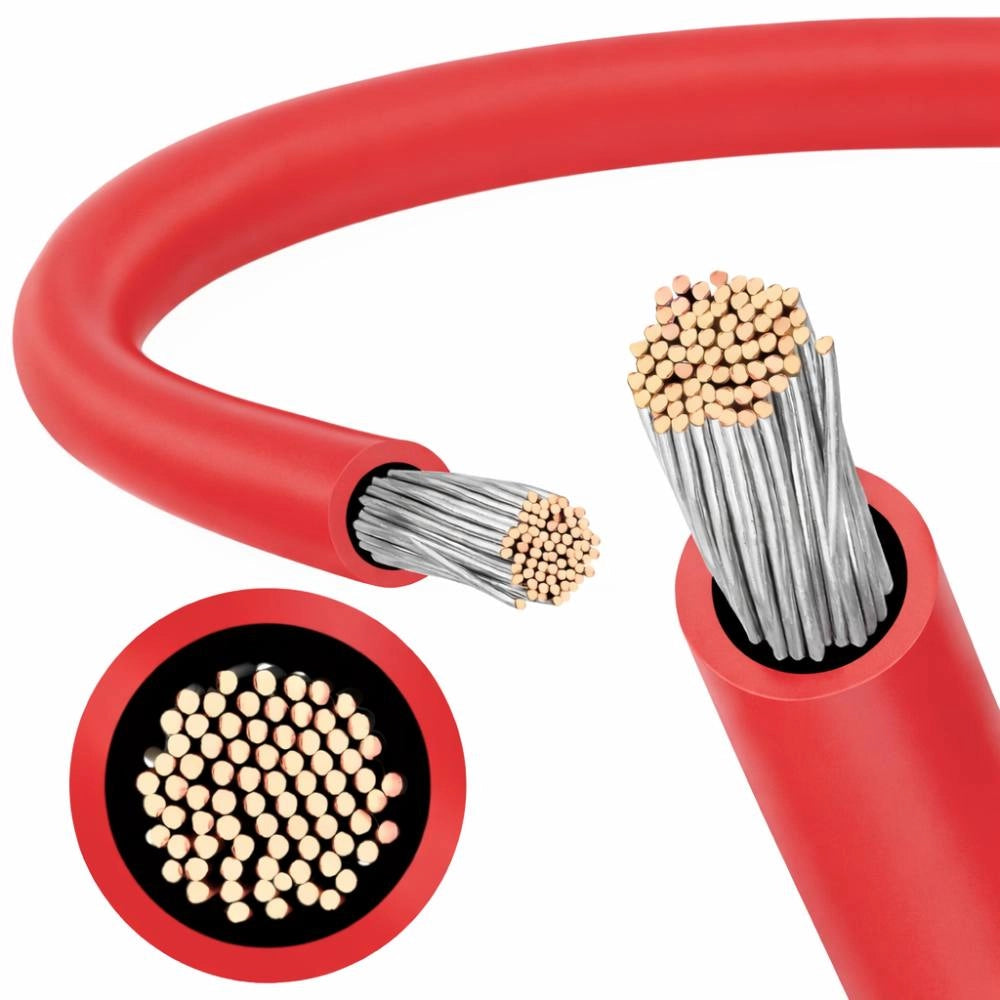

• Conduttore: Costruzione a trefoli in rame stagnato di classe 5 conforme alla norma EN 60228, studiato per offrire massima flessibilità durante l'installazione e stabilità elettrica anche in ambienti esterni umidi.
• Isolamento: Rivestimento primario in mescola reticolata priva di alogeni, con eccellenti proprietà dielettriche per tensioni fino a 1,5 kV in corrente continua e bassa emissione di fumi in caso di incendio.
• Guaina: Strato esterno realizzato in materiale LS0H, resistente all’irraggiamento solare, all’ozono e agli agenti atmosferici, disponibile in colore rosso uniforme per ogni lunghezza della matassa.
• Campo termico: Idoneo per installazione fissa con temperature operative da –40 °C a +90 °C e capace di resistere a temperature elevate durante un corto circuito.
• Normativa: Conforme alla EN 50618 per cavi fotovoltaici di tipo H1Z2Z2-K, con tensione nominale di 1 kV AC / 1,5 kV DC e classificazione di reazione al fuoco CPR Eca.

Cavo solare unipolare H1Z2Z2-K: soluzione flessibile e sicura per l'energia solare

Caratteristiche tecniche

Il cavo solare unipolare di tipo H1Z2Z2-K, conforme alla norma EN 50618 e con sezione di 6 mm², è progettato per i collegamenti in corrente continua degli impianti fotovoltaici. La sua costruzione in rame stagnato a trefoli sottili garantisce una buona conduttività, flessibilità e protezione contro l'ossidazione. Questo facilita le operazioni di installazione su strutture, canalizzazioni e quadri elettrici.

L’isolamento e la guaina in mescola LS0H offrono le proprietà dielettriche necessarie per tensioni fino a 1,5 kV DC. In caso di incendio, il prodotto presenta un comportamento sicuro grazie all’assenza di alogeni e alla ridotta emissione di fumi tossici. La resistenza ai raggi UV e agli agenti atmosferici rende questo cavo ideale per installazioni esterne con condizioni climatiche variabili.

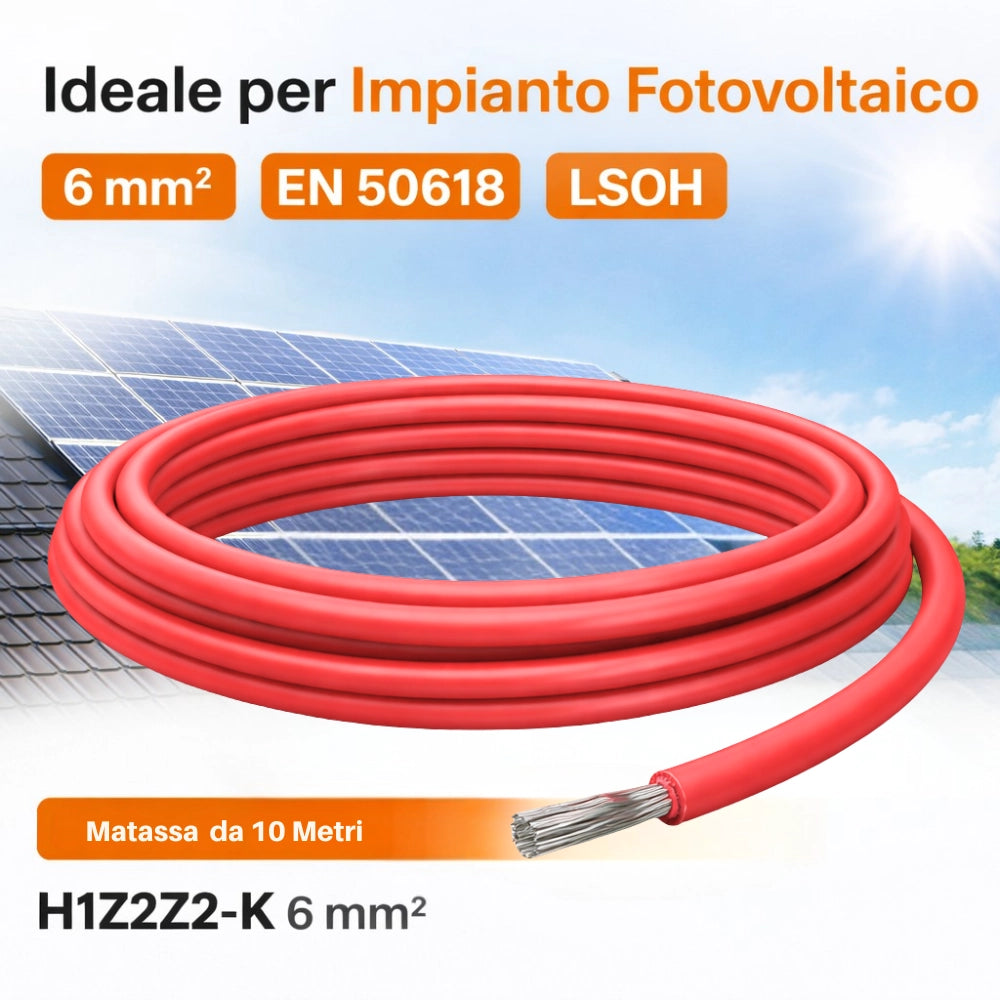

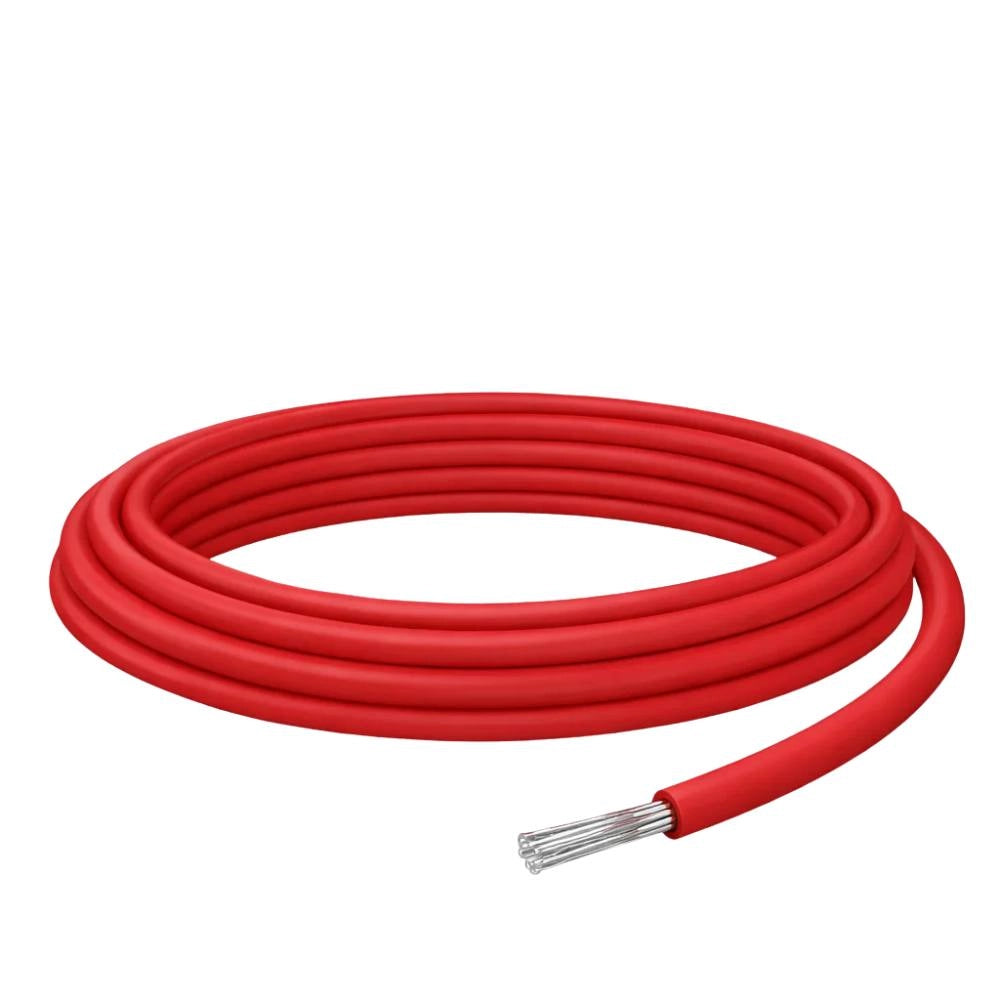

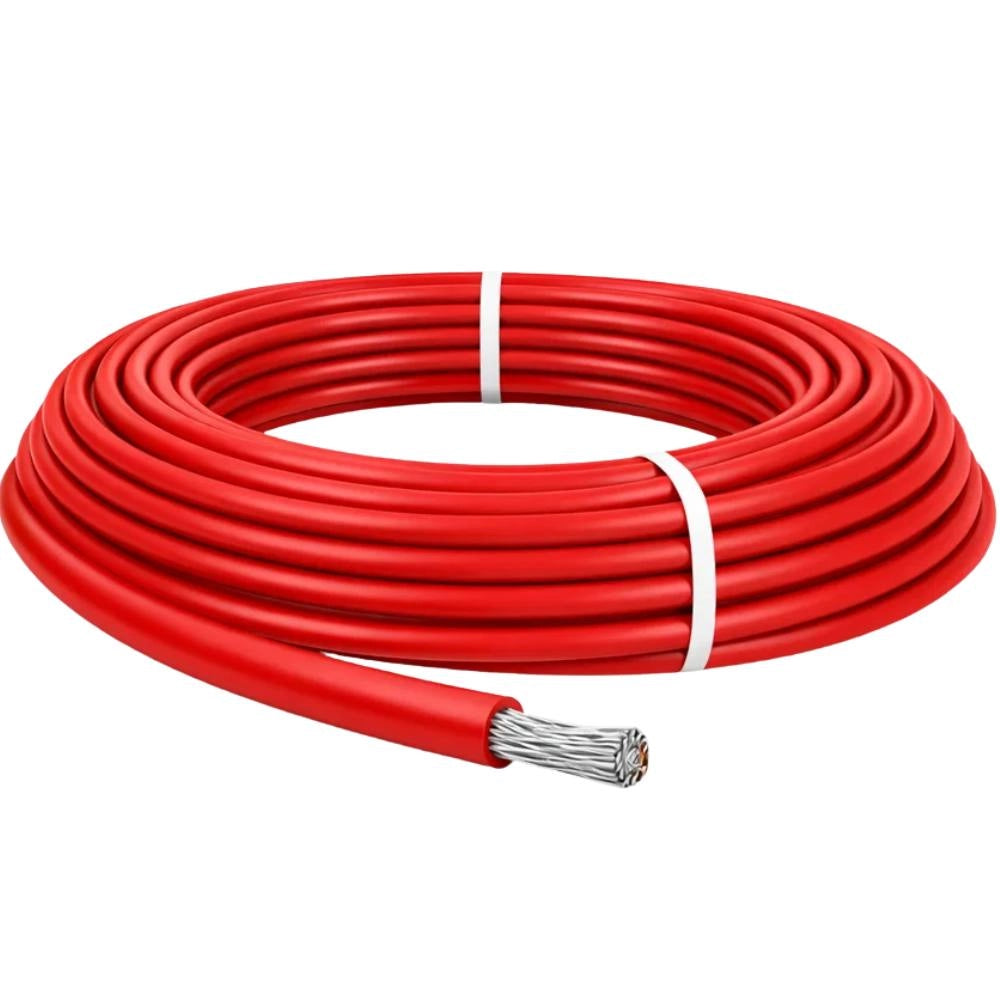

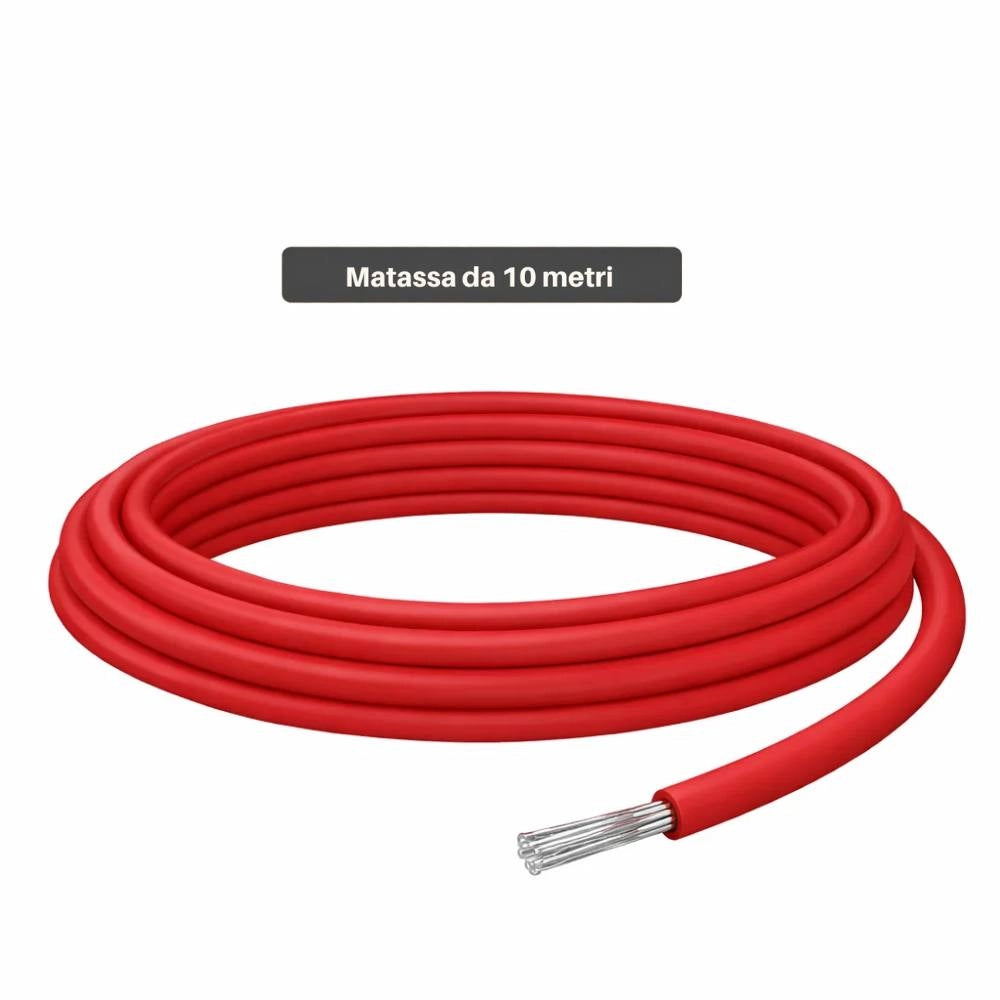

Fornito in matassa pretagliata, disponibile in diverse lunghezze, offre spezzoni pronti all’uso per i collegamenti tra moduli solari, stringhe e inverter. Il colore rosso della guaina permette una chiara identificazione dei conduttori DC all’interno dell’impianto, facilitando l’installazione secondo le consuete codifiche cromatiche del settore fotovoltaico.

Vantaggi per l'utente

Utilizzando il cavo solare unipolare conforme alla normativa EN 50618 in matassa pretagliata da 6 mm² con guaina rossa LS0H, si possono realizzare collegamenti affidabili in corrente continua, rispettando le prescrizioni tecniche per gli impianti fotovoltaici. Questo assicura uniformità delle prestazioni tra le varie lunghezze disponibili.

• Stabilità Elettrica: Conduttore in rame stagnato classe 5 che garantisce bassi valori di resistenza e una buona capacità di trasporto della corrente nel tempo anche in ambienti umidi.
• Adattabilità alla Posa: Struttura flessibile che semplifica l'installazione su percorsi complessi, riducendo le sollecitazioni meccaniche su isolamento e guaina.
• Sicurezza dei Materiali: Isolamento e guaina privi di alogeni con bassa emissione di fumi, ideali per ambienti tecnici dove è richiesta alta sicurezza antincendio.
• Protezione Ambientale: Rivestimento resistente a raggi UV e agenti atmosferici, adatto per installazioni esterne esposte a condizioni ambientali avverse.
• Affidabilità Termica: Operatività garantita in ampio intervallo termico con tolleranza a temperature elevate durante situazioni di corto circuito.
• Uniformità tra Varianti: Identiche caratteristiche elettriche e meccaniche per tutte le lunghezze disponibili (10 m, 25 m, 50 m, 100 m), differente solo il metraggio fornito.

Tutte queste caratteristiche rendono il prodotto idoneo a creare collegamenti durevoli e conformi alle normative vigenti negli impianti fotovoltaici in corrente continua.

Casi d’uso

Il cavo solare unipolare EN 50618 H1Z2Z2-K da 6 mm² è utilizzato nei collegamenti in corrente continua degli impianti fotovoltaici dove sono richieste affidabilità elettrica e resistenza agli agenti atmosferici.

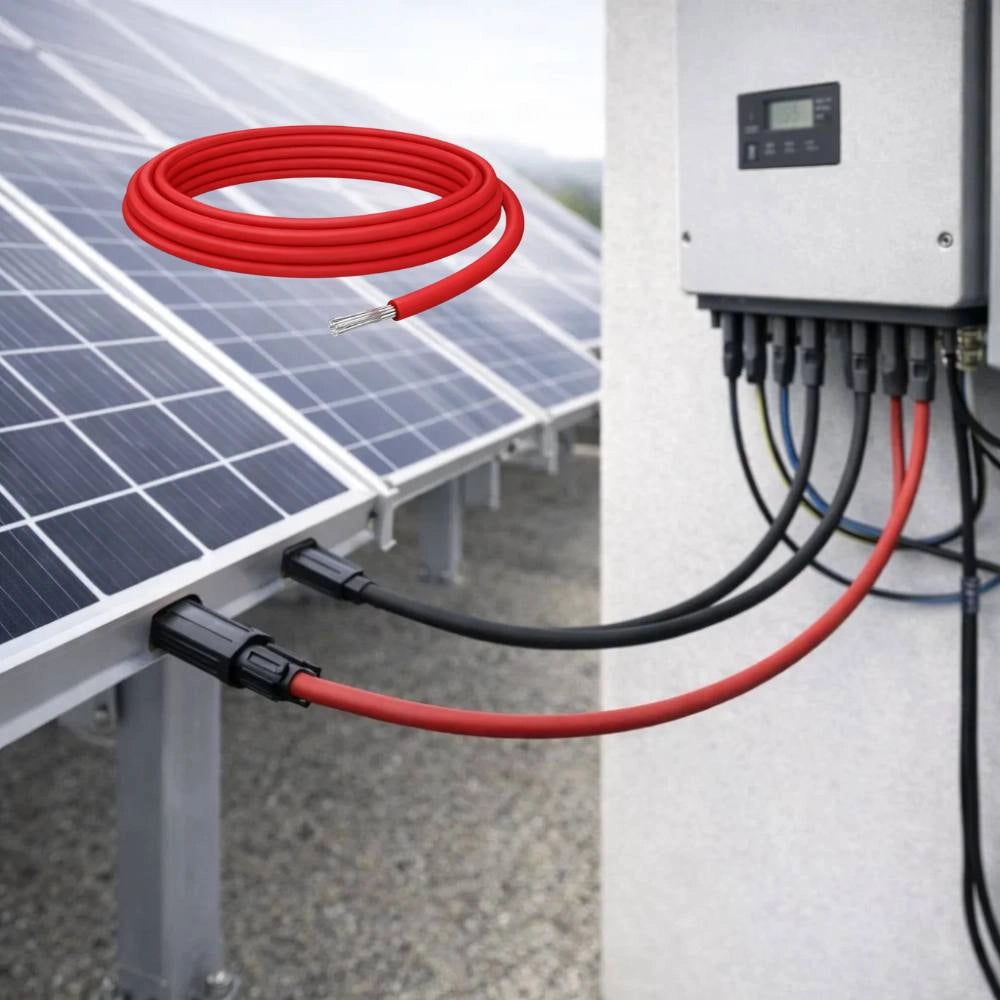

• Interconnessione tra Moduli: Collegamenti dei pannelli nei gruppi di stringhe, con posa su strutture soggette a irraggiamento solare diretto e variazioni climatiche.
• Collegamenti verso Quadri di Campo: Realizzazione delle linee DC dalle stringhe verso cassette di giunzione o quadri protettivi attraverso canalizzazioni o passerelle.
• Connessione agli Inverter: Cablaggio tra quadri elettrici e inverter in spazi tecnici interni o esterni con requisiti elevati di isolamento.
• Installazioni su Coperture: Posa su tetti residenziali o industriali dove è necessaria resistenza ai raggi UV e alle intemperie.
• Impianti Fotovoltaici a Terra: Utilizzo nei campi solari su strutture metalliche o canalizzazioni esterne esposti a variabili climatiche.
• Cablaggi in Quadri DC: Impiego all’interno di quadri di distribuzione dove sono richiesti conduttori flessibili con requisiti minimi di curvatura.

Tutte queste applicazioni sono comuni alle diverse lunghezze disponibili che variano solo per il metraggio della matassa.

Specifiche tecniche

D. Domande frequenti sul cavo solare H1Z2Z2-K

• D. Questo cavo è adatto per impianti fotovoltaici fino a 1500 V?
  R. Sì, il cavo H1Z2Z2-K è conforme alla norma EN 50618 ed è adatto per tensioni fino a 1,5 kV DC.
• D. Le diverse lunghezze presentano caratteristiche elettriche differenti?
  R. No, tutte le varianti hanno identiche caratteristiche costruttive- la differenza riguarda solo la lunghezza della matassa.
• D. Il conduttore è rigido o flessibile?
  R. Il conduttore è flessibile grazie alla sua costruzione multifilare.
• D. Può essere installato all’esterno?
  R. Sì, grazie alla guaina resistente agli agenti atmosferici.
• D. Qual è il raggio minimo di curvatura?
  R. Il raggio minimo è pari a cinque volte il diametro esterno del cavo.
