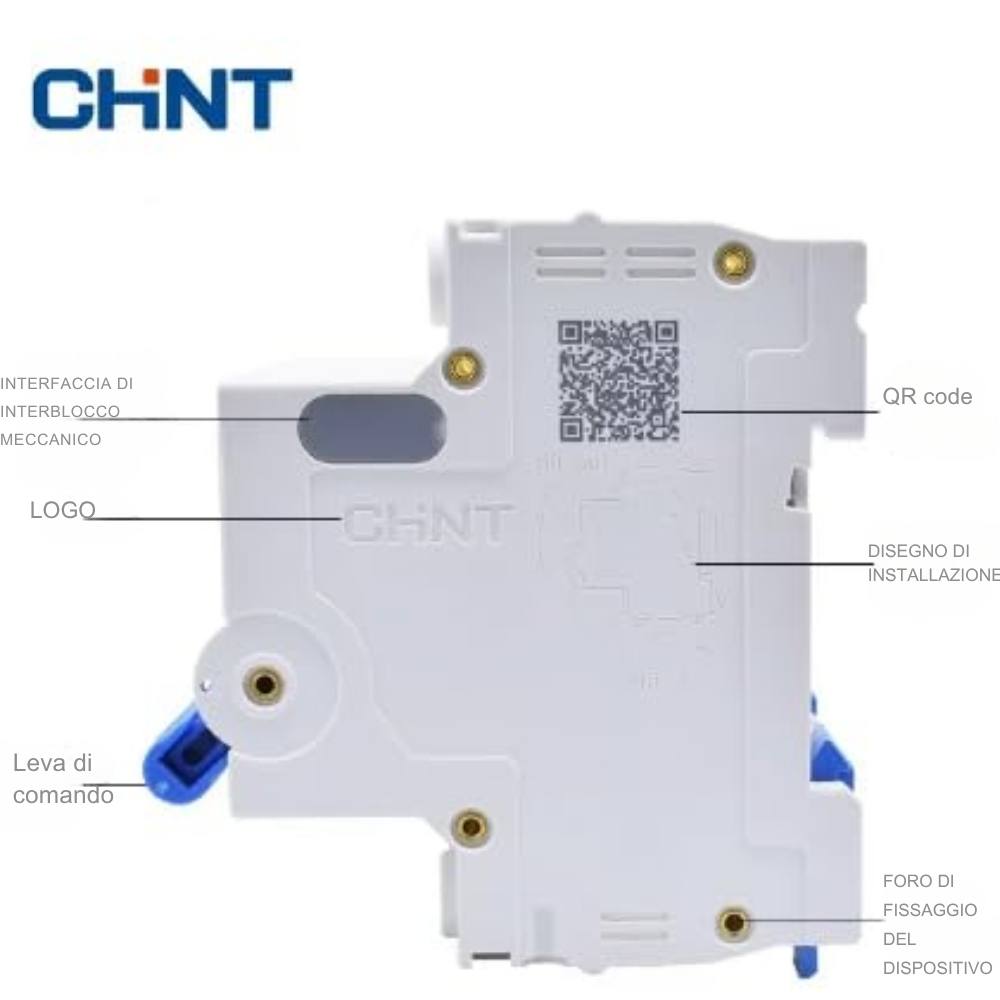

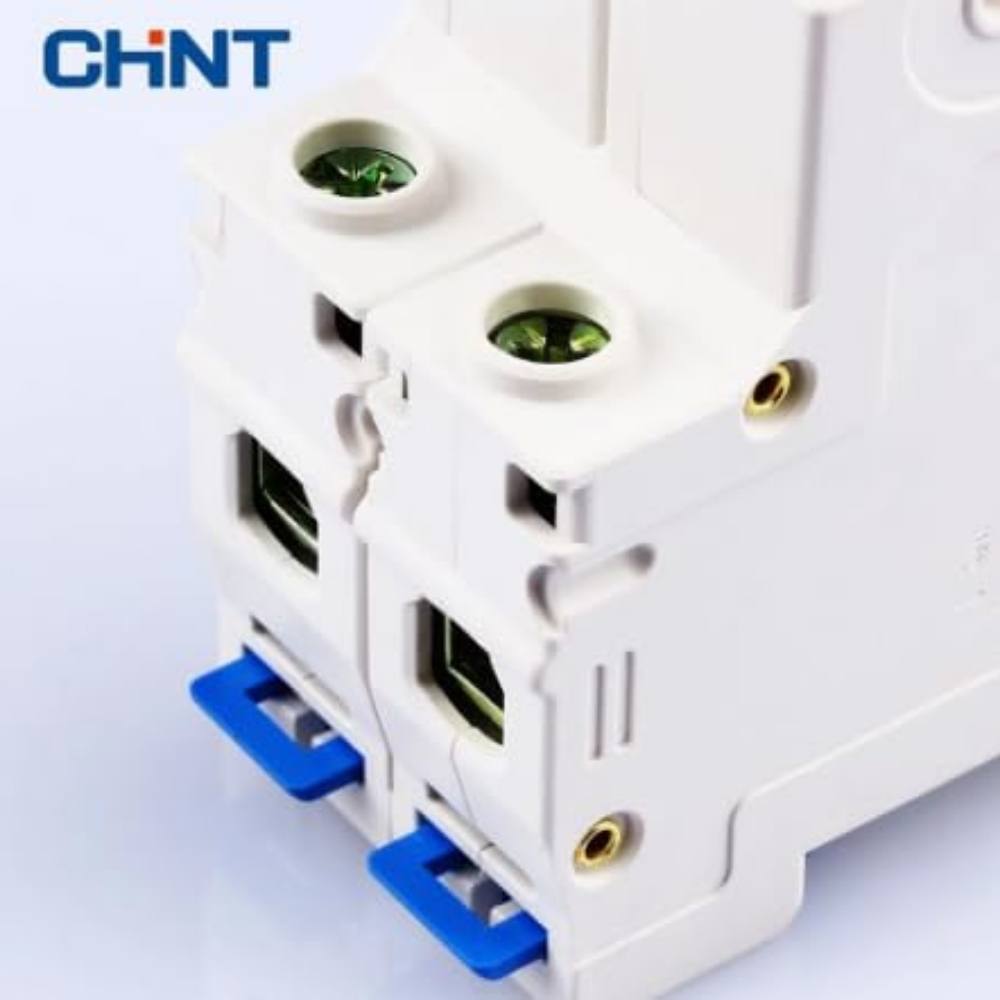

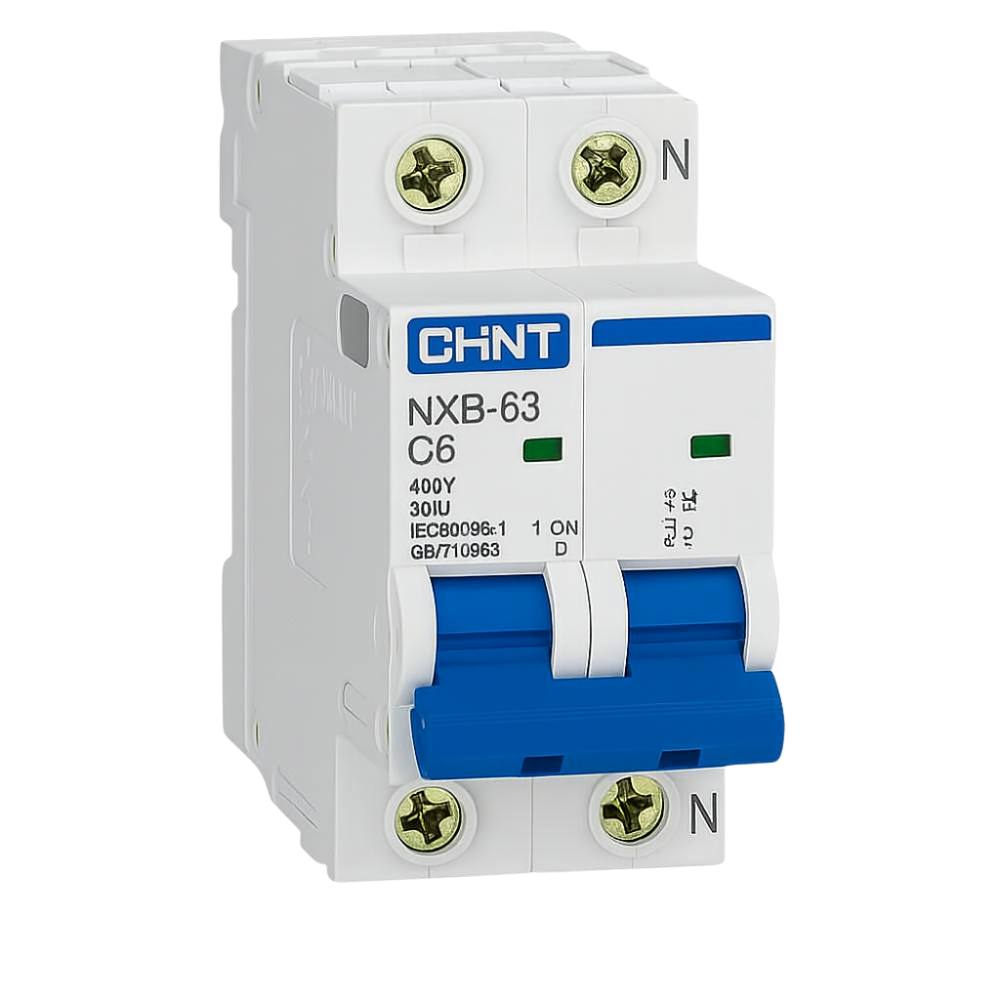

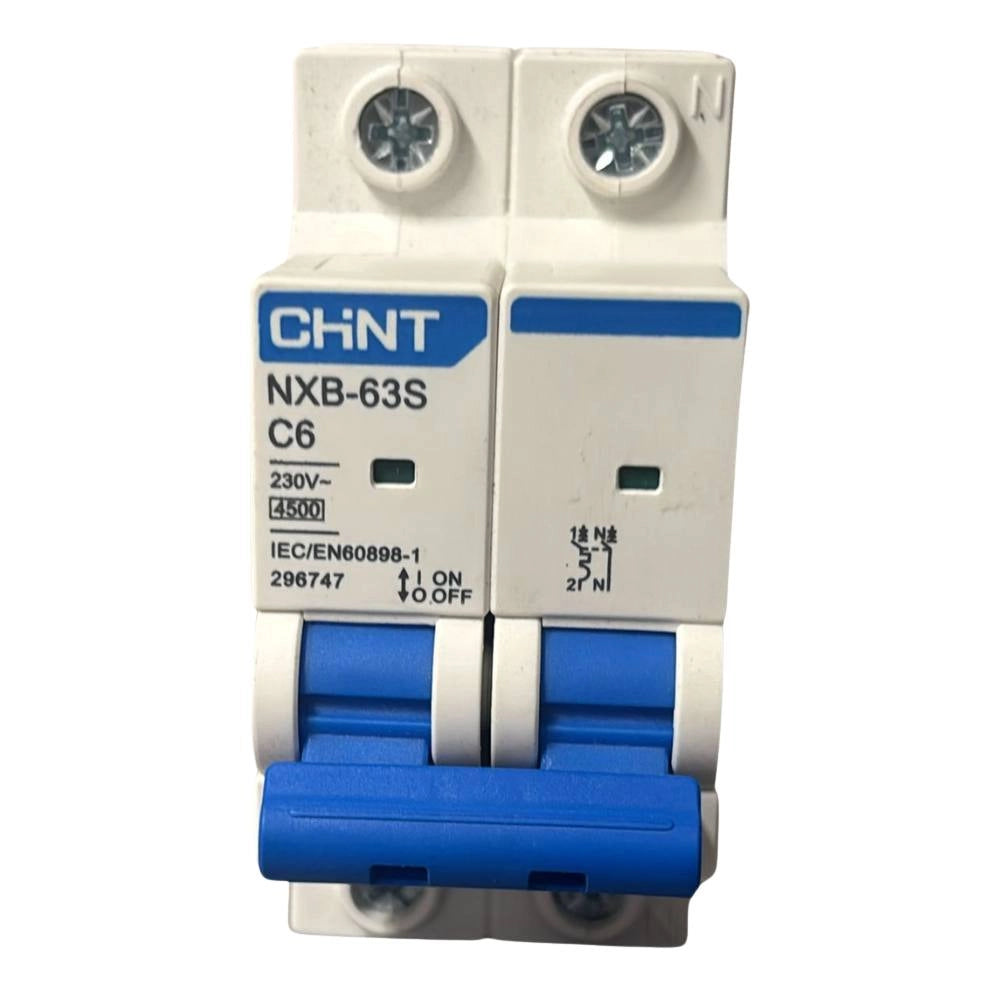

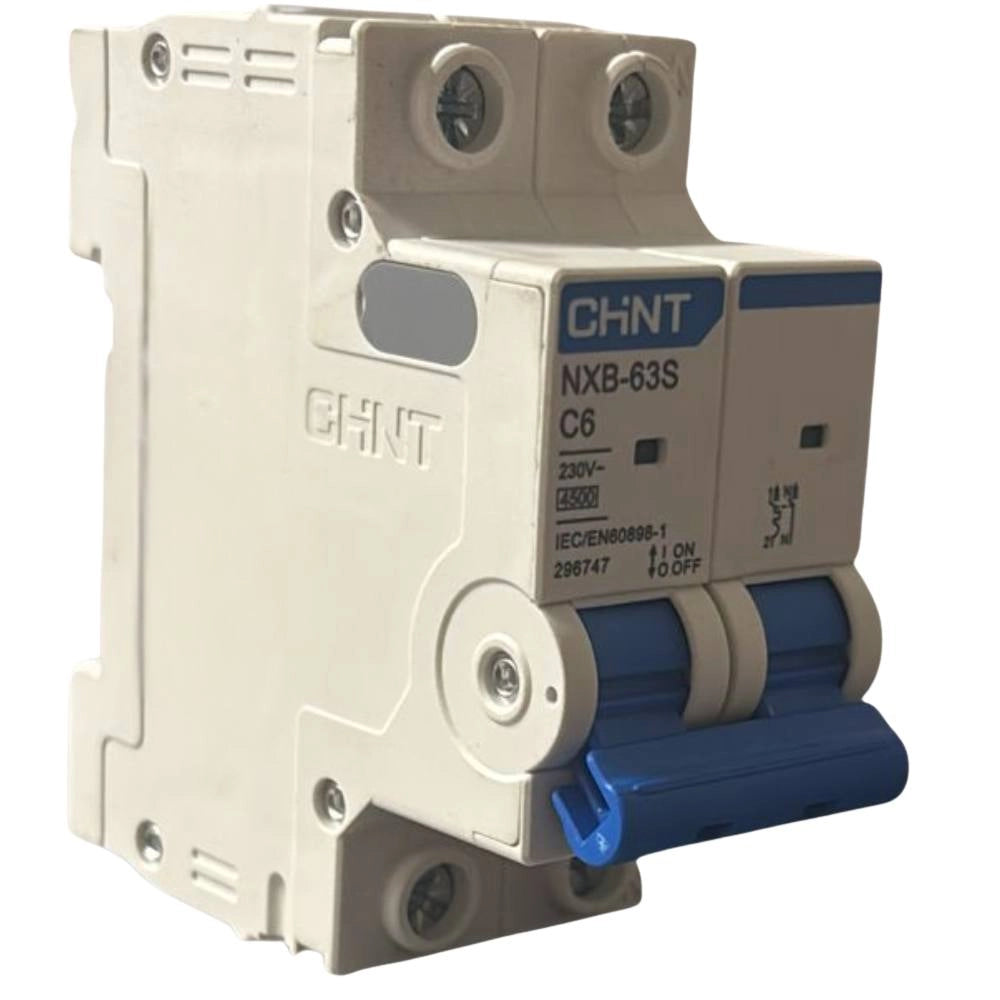

Interruttore Magnetotermico CHINT Serie NXB-63S

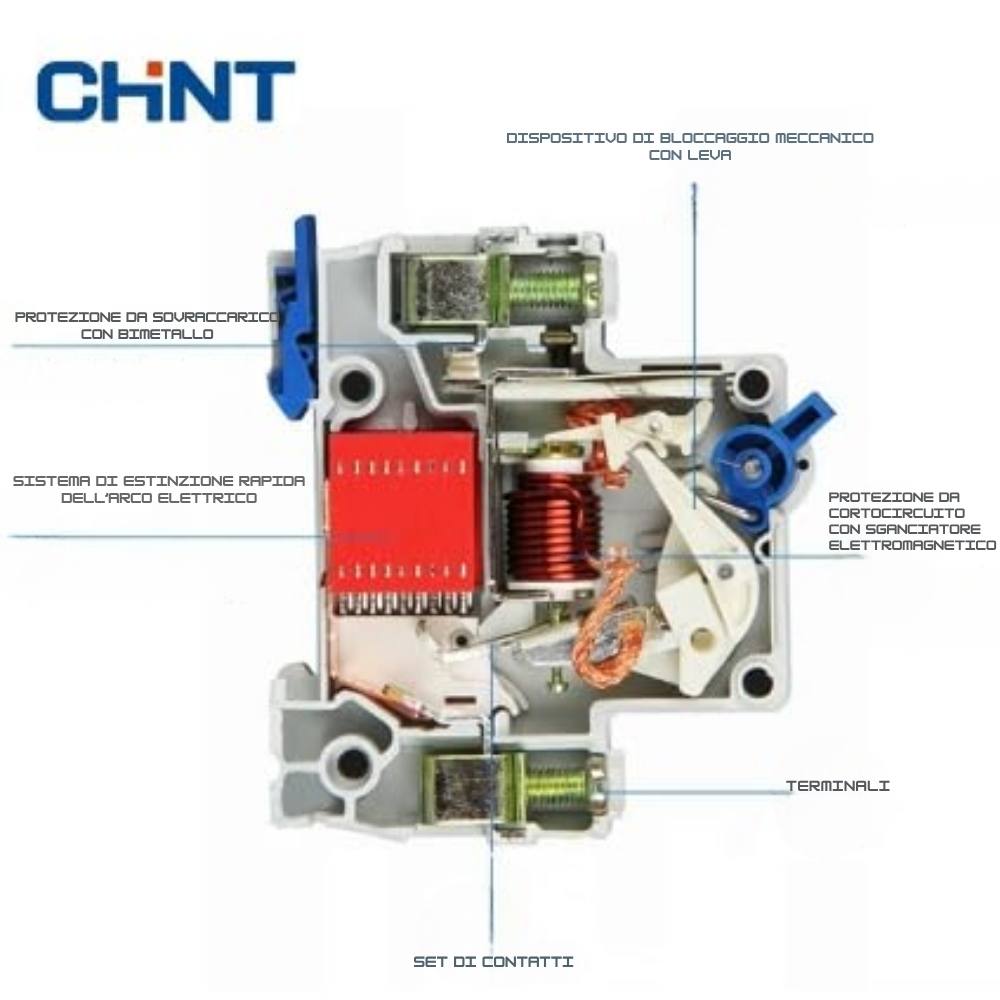

Progettato per proteggere gli impianti da sovraccarichi e cortocircuiti in ambienti residenziali.

Caratteristiche

• Garantisce intervento rapido su piccoli carichi elettrici in presenza di sovraccarichi leggeri
• Ideale per proteggere linee luci, circuiti ausiliari e impianti con assorbimenti contenuti
• Supporta tensione nominale di 230 Vac con frequenza operativa di 50/60 Hz stabilizzata
• Si installa su guida DIN standard da 35 mm, occupando due moduli da 18 mm ciascuno
• Scocca realizzata in tecnopolimero autoestinguente conforme agli standard CE
• Dotato di curva C per garantire selettività e protezione nei circuiti civili delicati
• Compatibile con accessori CHINT per sgancio remoto e allarmi tramite moduli esterni dedicati
• Conforme alla norma IEC/EN 60898-1 per impieghi in impianti di distribuzione terminale

Utilizzo Interruttore

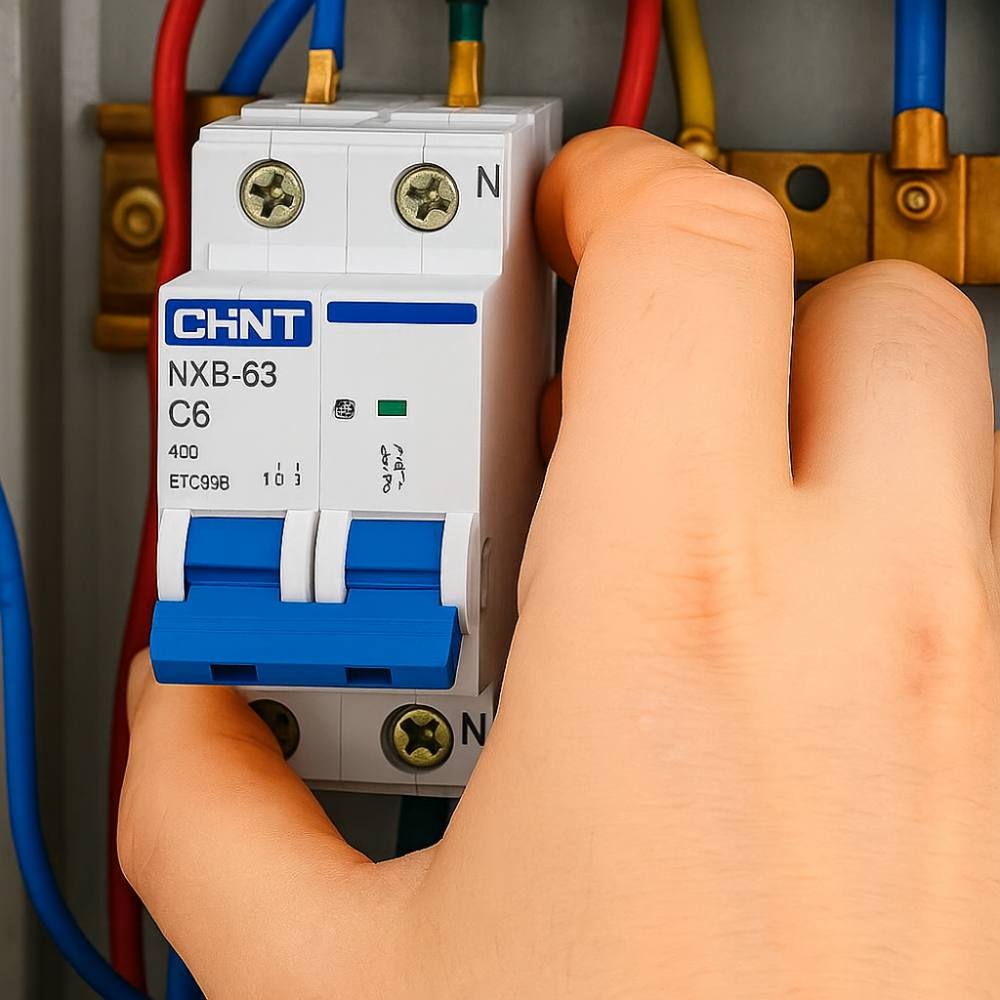

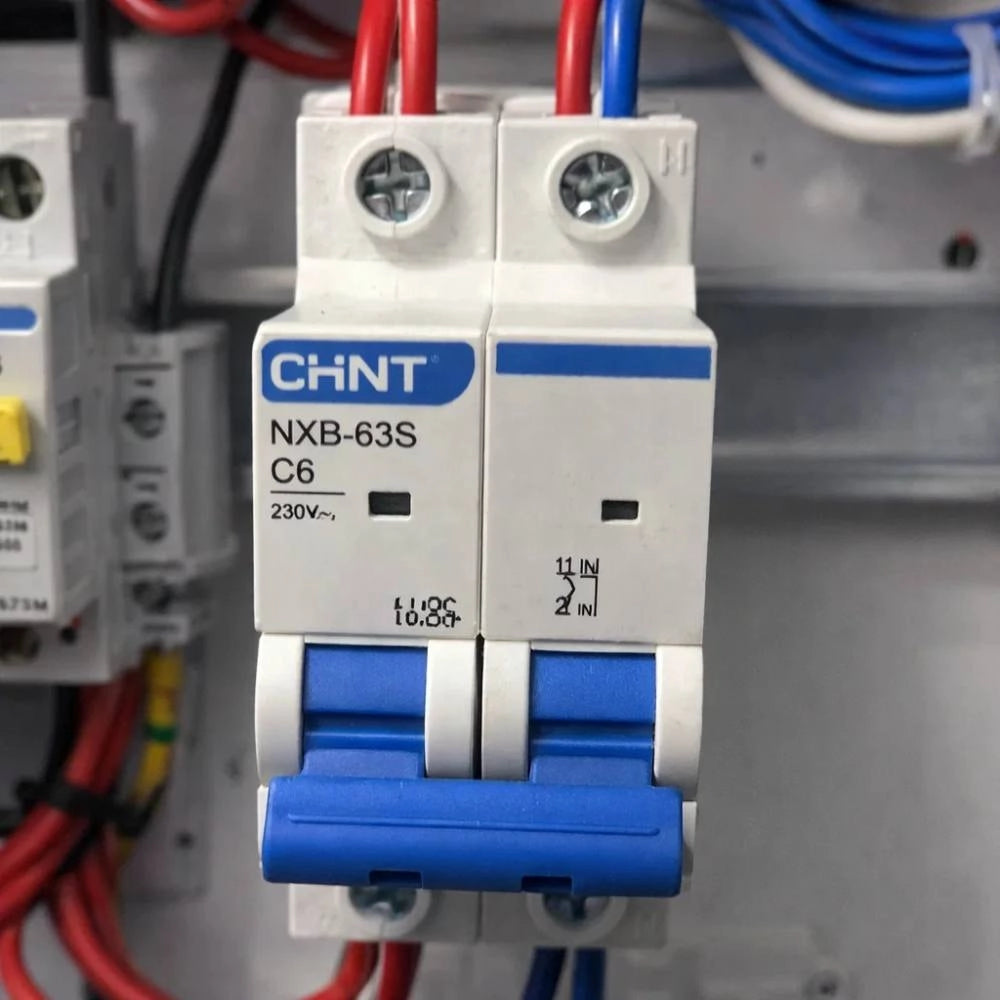

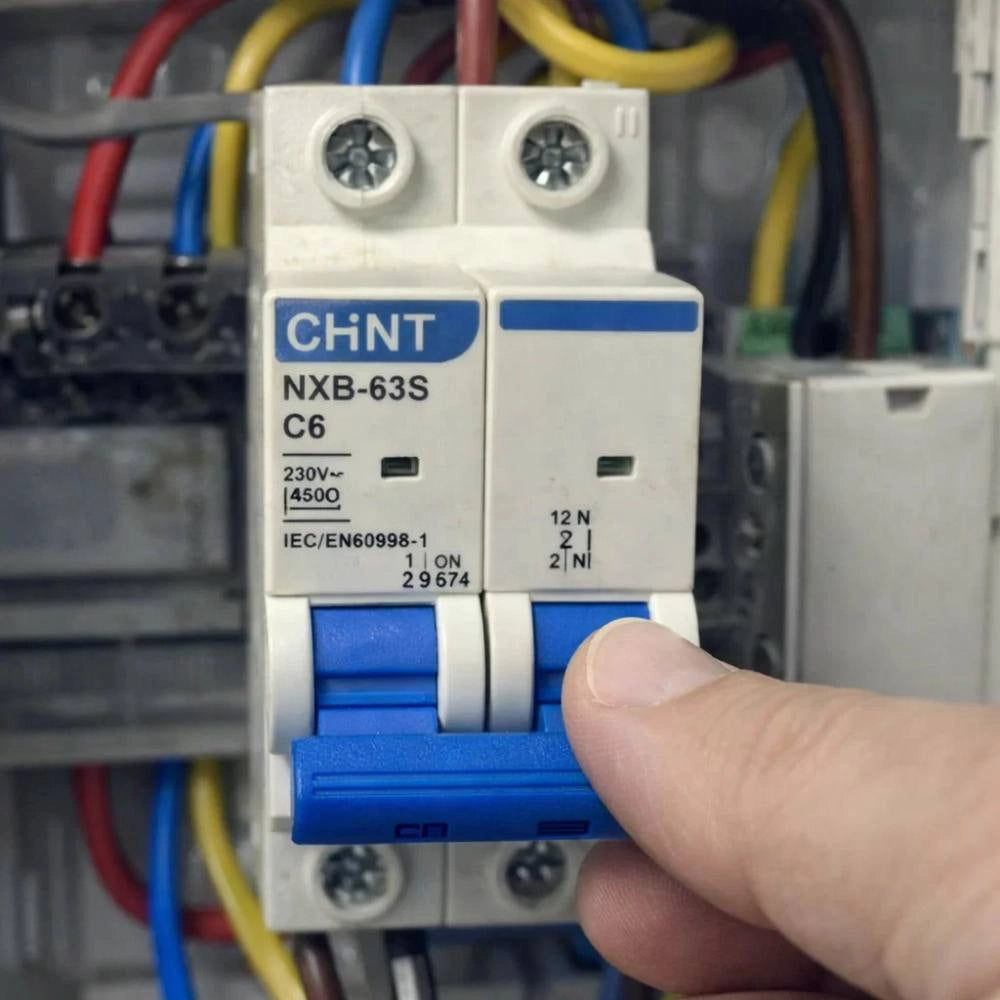

• Installazione in quadri civili per la protezione di linee luci in ambienti residenziali interni
• Protezione di circuiti secondari con carichi ridotti come campanelli, luci segnapasso e timer
• Adatto a piccoli impianti elettrici con assorbimenti inferiori e stabilizzati in bassa tensione
• Impiegabile in automazioni semplici dove è richiesta protezione selettiva su linee di comando
• Utilizzabile in impianti domotici per la separazione di zone luci e gestione centralizzata
• Ideale per sistemi di illuminazione a LED con alimentazione stabile e assorbimento contenuto
• Può essere montato in quadri da parete o da incasso dotati di guida DIN da 35 mm
• Non adatto alla protezione di carichi elevati o motori, rischio di interventi indesiderati

Specifiche Tecniche:

• Marca: Chint
• Codice Prodotto: 296747
• Serie: NXB‑63S
• Tipo: Interruttore magnetotermico
• Numero Poli: 1P+N
• Corrente Nominale (In): 6A
• Curva di Intervento: C
• Potere di Interruzione (Icn): 4,5 kA
• Tensione Nominale (Vn): 230 Vac
• Frequenza Nominale: 50/60 Hz
• Tensione Impulso Nominale (Uimp): 4 kV
• Classe di Limitazione: 3
• Potenza Dissipata: 3,5 W
• Grado di Protezione: IP20
• Norma di Riferimento: IEC/EN 60898-1
• Numero Moduli DIN: 2

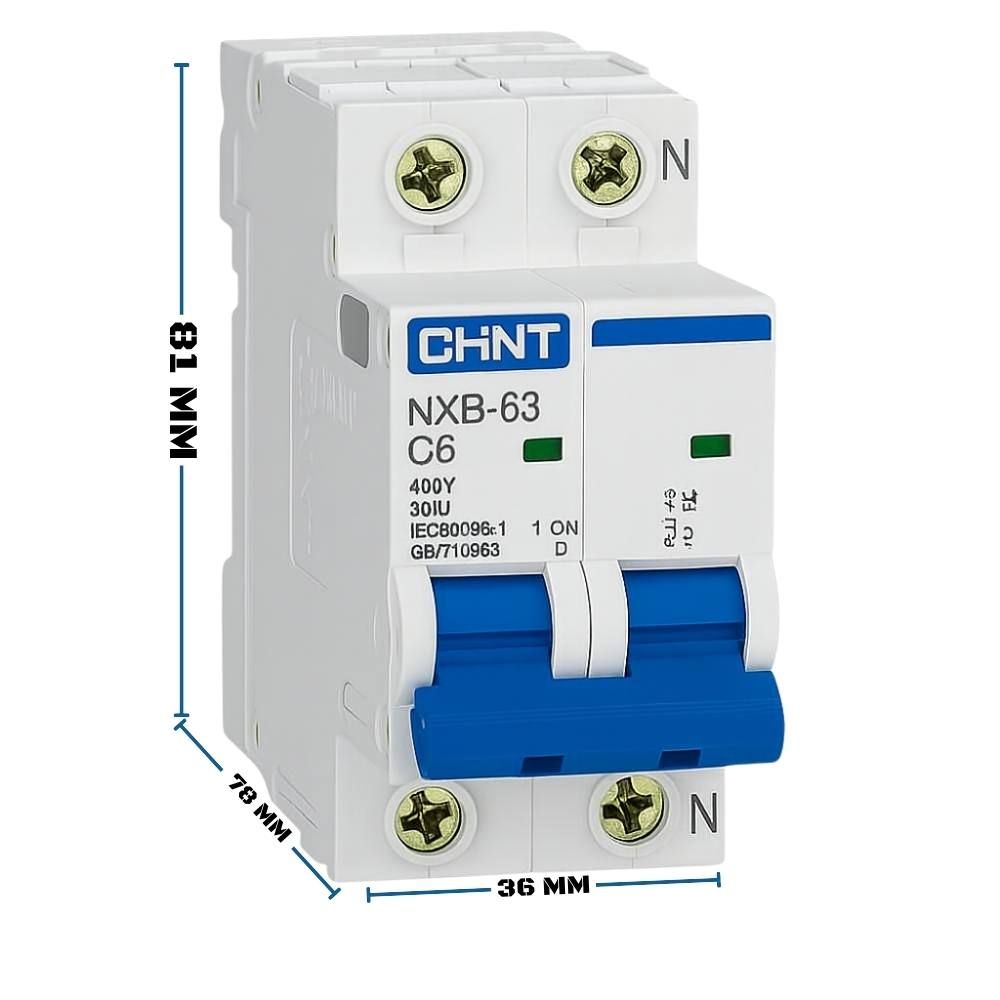

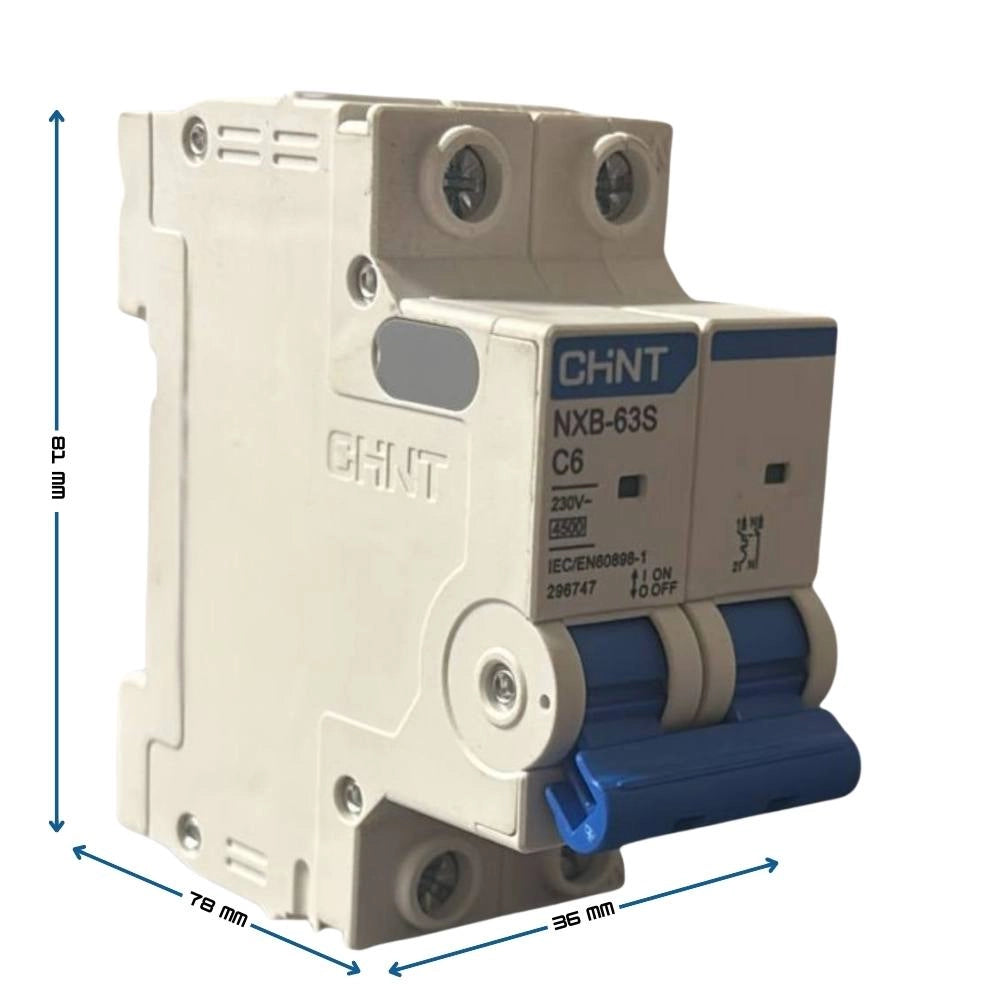

• Dimensioni: 81 x 36 x 78 mm
• Peso: 0,135 kg
• Materiale: Tecnopolimero autoestinguente
• Colore: Grigio con levetta blu
• Accessori Abbinabili: AX-X1, AL-X1, SHT-X1, UVT-X1
• Accessori Non Compatibili: Moduli differenziali
