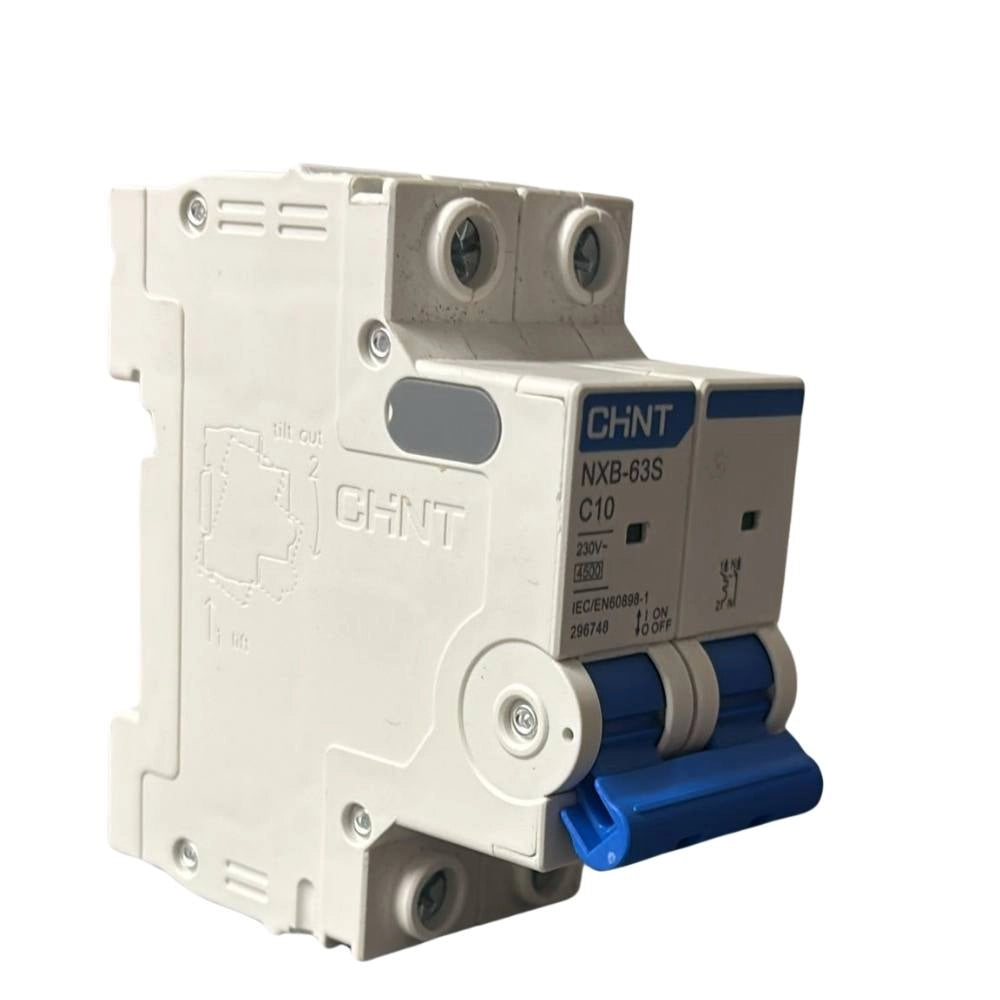

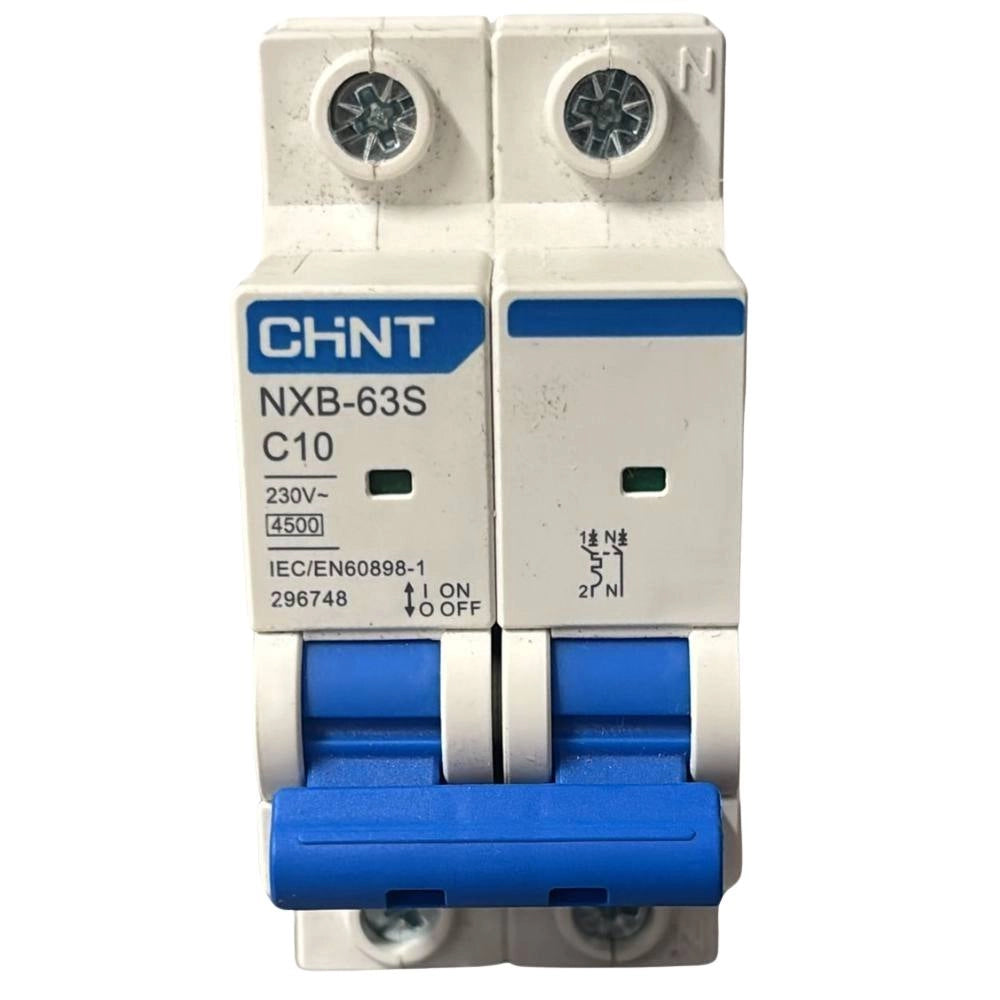

Interruttore Automatico 1P+N 10A Curva C Serie NXB-63S

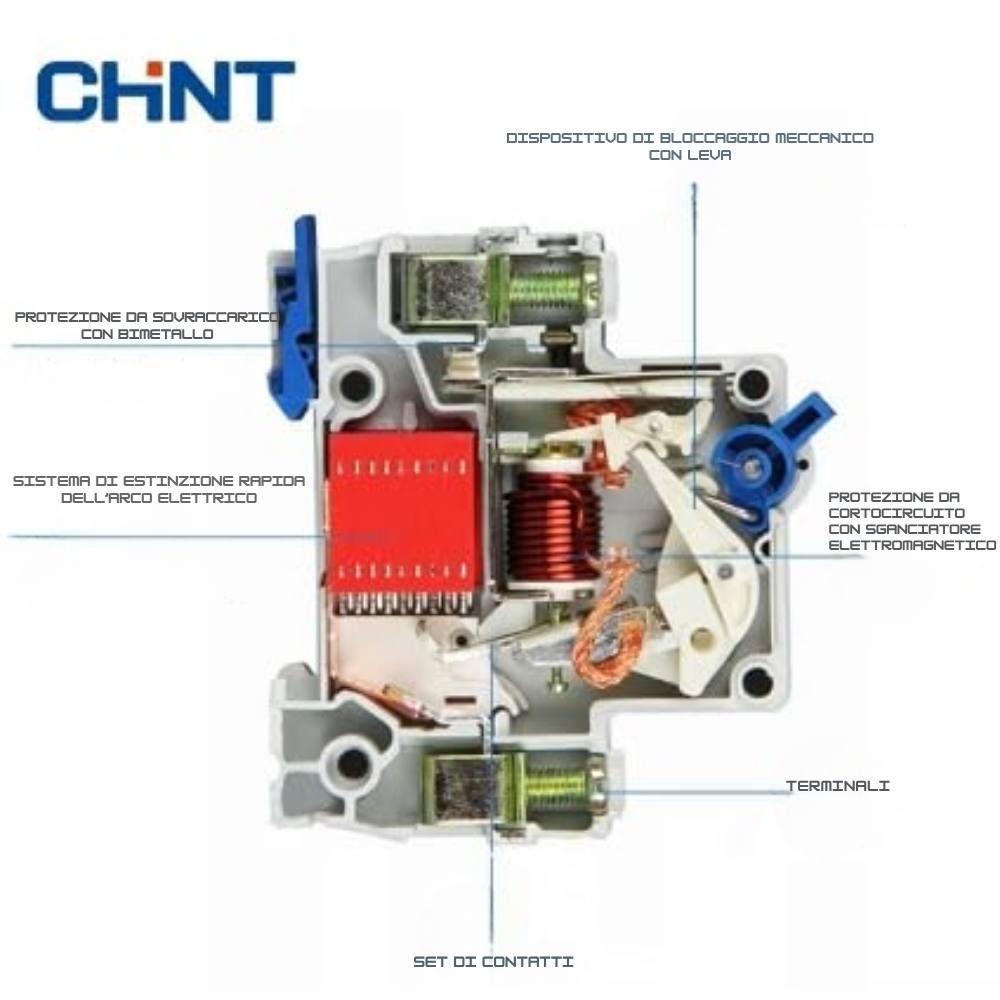

Protegge impianti elettrici da sovraccarichi e cortocircuiti con potere di interruzione 4,5 kA

Caratteristiche

• Garantisce protezione efficace contro sovraccarichi e cortocircuiti fino a 4,5 kA
• Conforme alla norma IEC/EN 60898-1 per l'affidabilità nei quadri elettrici civili
• Fornito con curva C per proteggere dispositivi con correnti di spunto moderate
• Funziona a 230 Vac con frequenza nominale di 50/60 Hz per impianti residenziali
• Dotato di tensione di impulso Uimp da 4kV per una maggiore resistenza ai picchi
• Occupa 2 moduli DIN per installazione compatta su guida standard da 18 mm
• Grado di protezione IP20 per utilizzo in quadri protetti da accessi accidentali
• Dissipa solo 3W, garantendo un basso impatto termico nel quadro elettrico
• Non compatibile con moduli differenziali per uso esclusivamente magnetotermico
• Accessoriabile con contatti ausiliari, allarmi, bobine sgancio e minima tensione

Utilizzo Interruttore

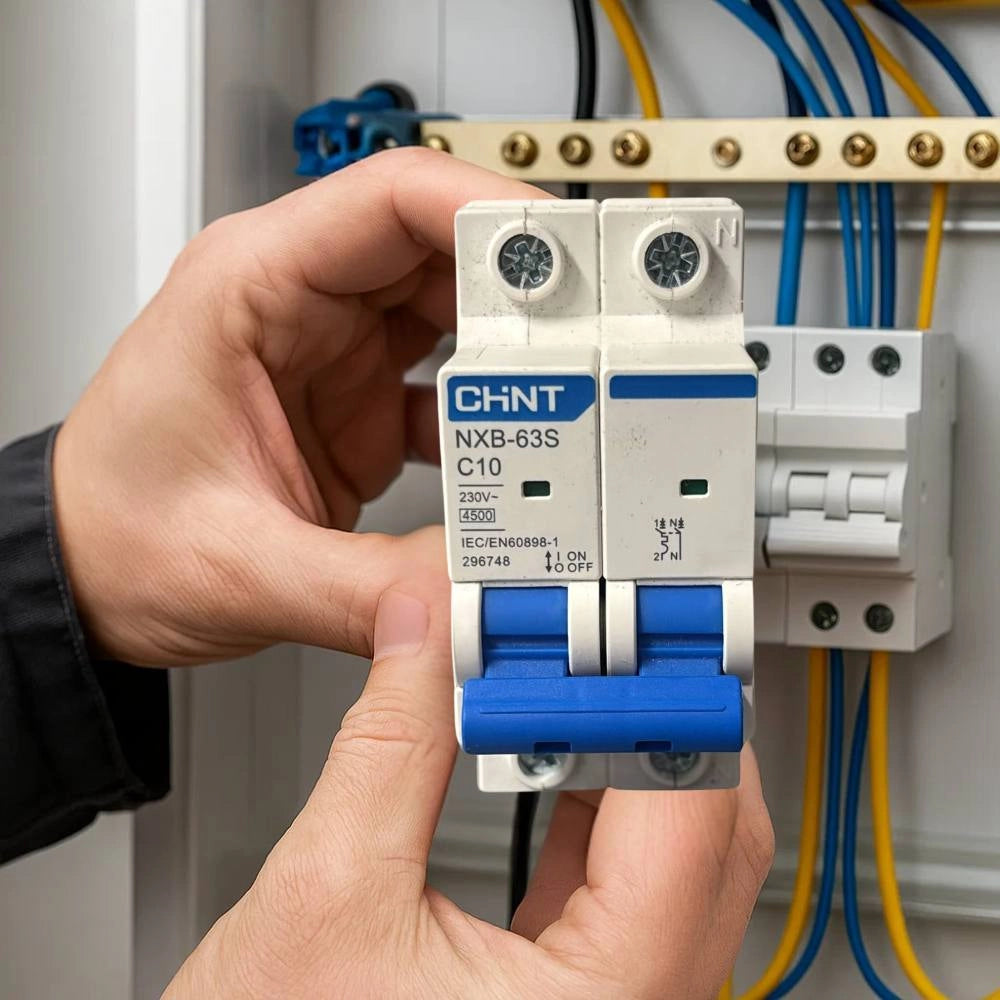

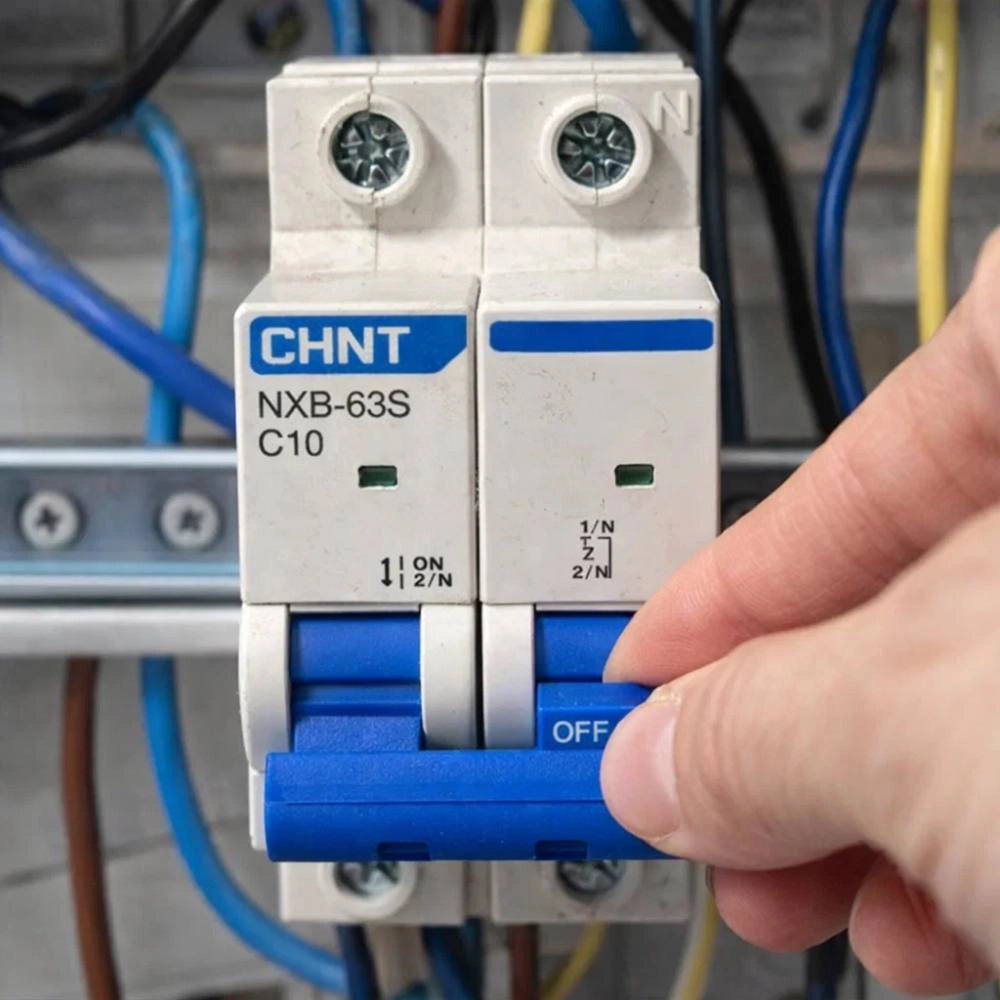

• Utilizzabile in quadri elettrici civili per la protezione di linee e circuiti terminali
• Ideale per piccoli impianti di distribuzione elettrica in ambito residenziale
• Compatibile con impianti a 230V per protezione selettiva di singoli circuiti
• Indicato per la protezione di carichi con assorbimento costante e moderato
• Perfetto per l’installazione in centralini modulari ad uso domestico e ufficio
• Utile in ambienti con apparecchiature elettroniche a basso spunto di corrente
• Da impiegare solo in quadri protetti IP20, non esposto a polvere o umidità
• Adatto per contesti dove è richiesto un potere di interruzione fino a 4,5 kA
• Utilizzabile con contatti ausiliari per controllo remoto e segnalazioni di stato
• Non adatto per la protezione differenziale, va usato solo per sovracorrente

Specifiche Tecniche:

• Marca: Chint
• Codice prodotto: 296748
• Serie: NXB-63S
• Tipo: Interruttore magnetotermico
• Numero di poli: 1P+N
• Corrente nominale: 10 A
• Curva di intervento: C
• Tensione nominale: 230 Vac
• Frequenza nominale: 50/60 Hz
• Potere di interruzione nominale (Icn): 4,5 kA
• Tensione di impulso (Uimp): 4 kV
• Classe di limitazione: 3
• Potenza dissipata: 3 W
• Grado di protezione: IP20
• Numero moduli DIN: 2

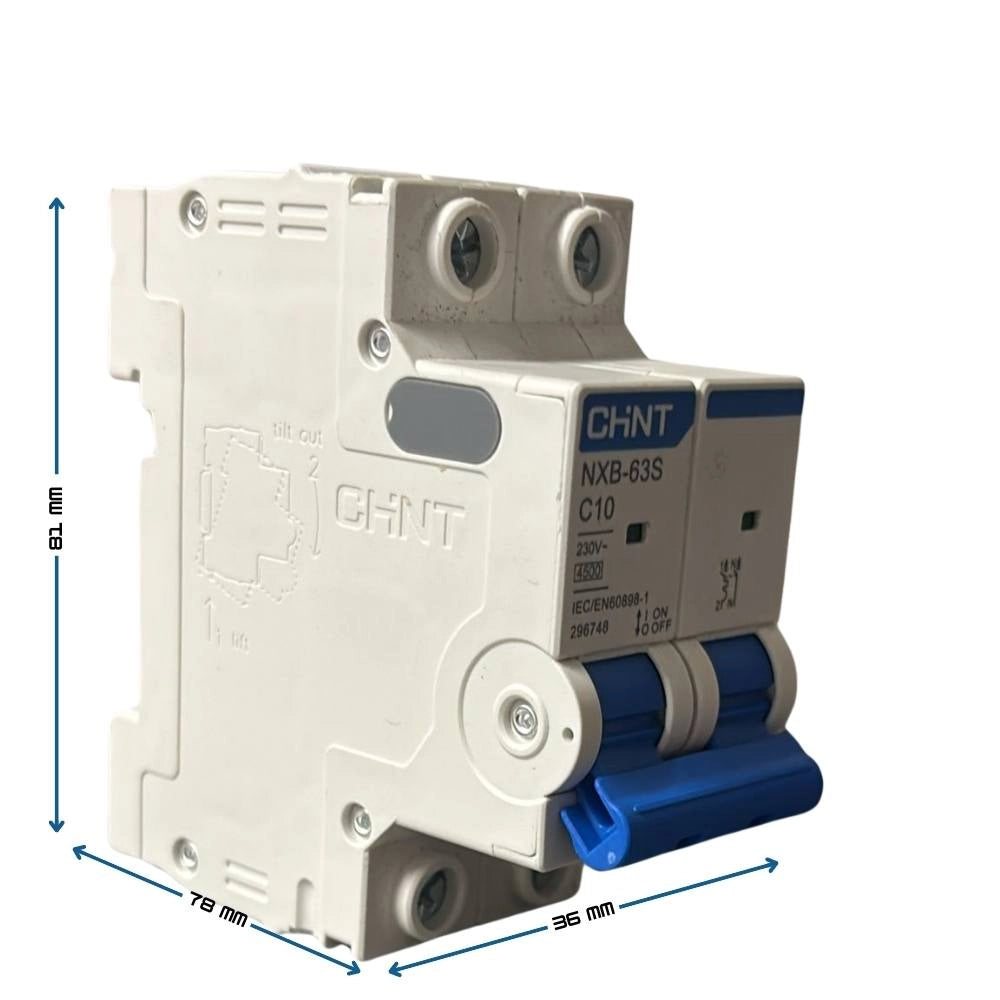

• Dimensioni: 81 x 36 x 78 mm
• Accessori compatibili: AX-X1, AL-X1, SHT-X1, UVT-X1
• Compatibilità differenziale: Non accessoriabile con moduli differenziali
• Norma di riferimento: IEC/EN 60898-1
