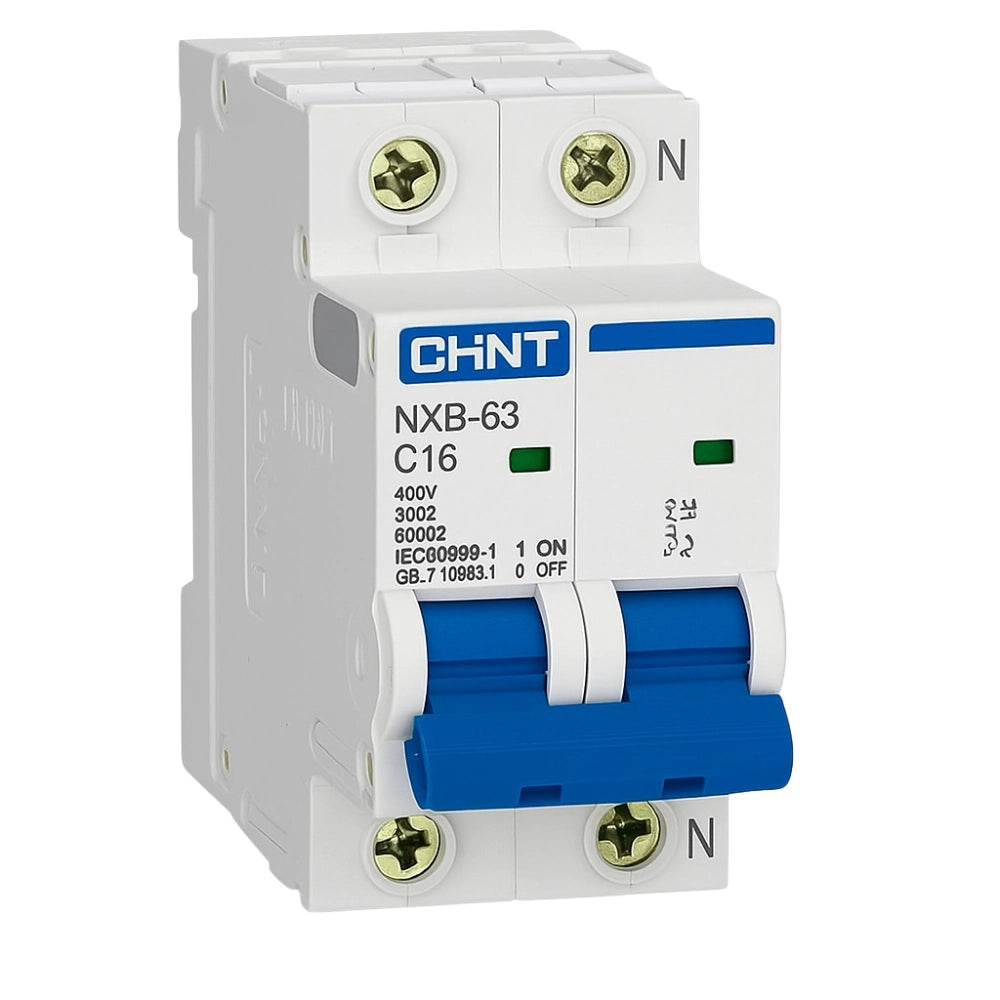

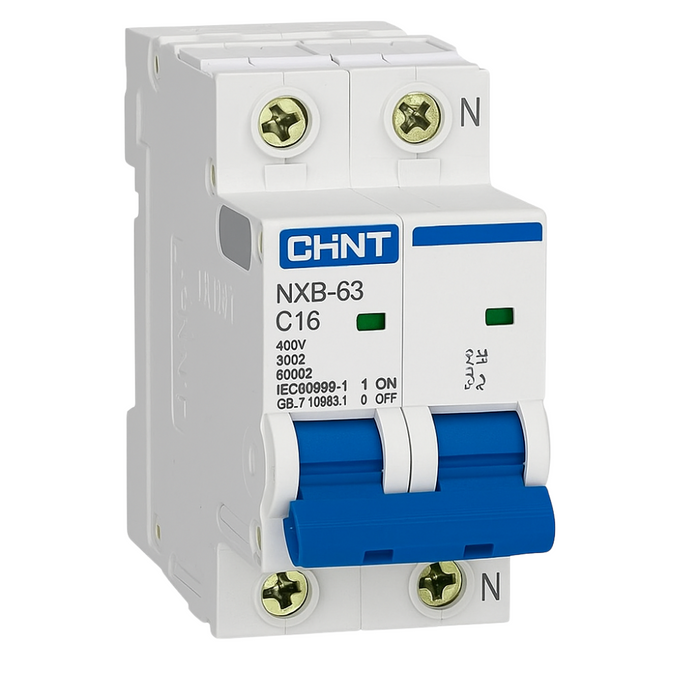

Interruttore Magnetotermico CHINT Serie NXB-63S

Protezione curva C da 16A con 4,5kA, ideale per quadri civili e impianti a bassa tensione 1P+N

Caratteristiche

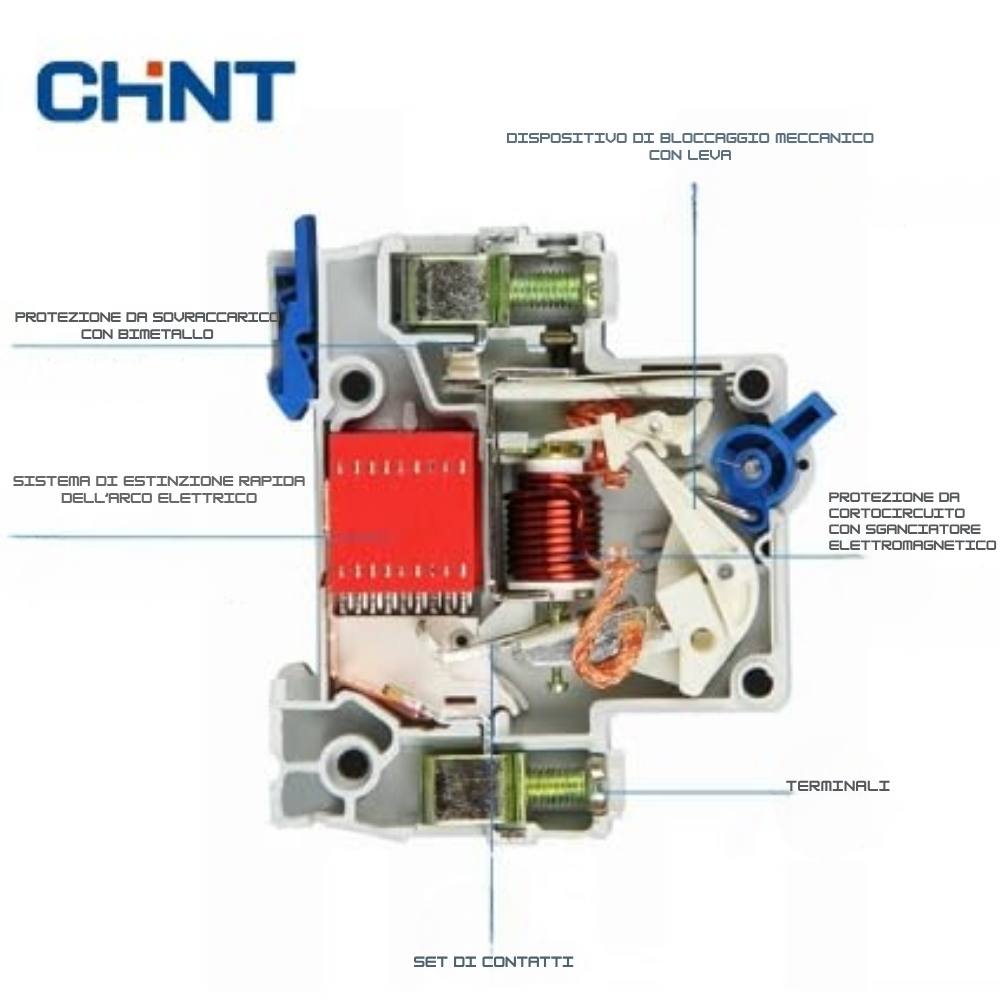

• Garantisce protezione da cortocircuiti e sovraccarichi in impianti elettrici civili e residenziali
• Dotato di curva C per intervento rapido su sovraccarichi tipici di utenze con moderate correnti di spunto
• Conforme alla norma IEC/EN 60898-1 per una sicurezza certificata nell’ambito della distribuzione elettrica
• Progettato per una facile installazione su guida DIN da 35 mm grazie al profilo standard da 2 moduli
• Compatibile con accessori come bobina di sgancio, minima tensione e contatti ausiliari della serie X1
• Scocca compatta e resistente in tecnopolimero autoestinguente conforme agli standard di sicurezza CE
• Permette un’ottima dissipazione del calore con potenza massima dissipata contenuta a soli 3,5 watt

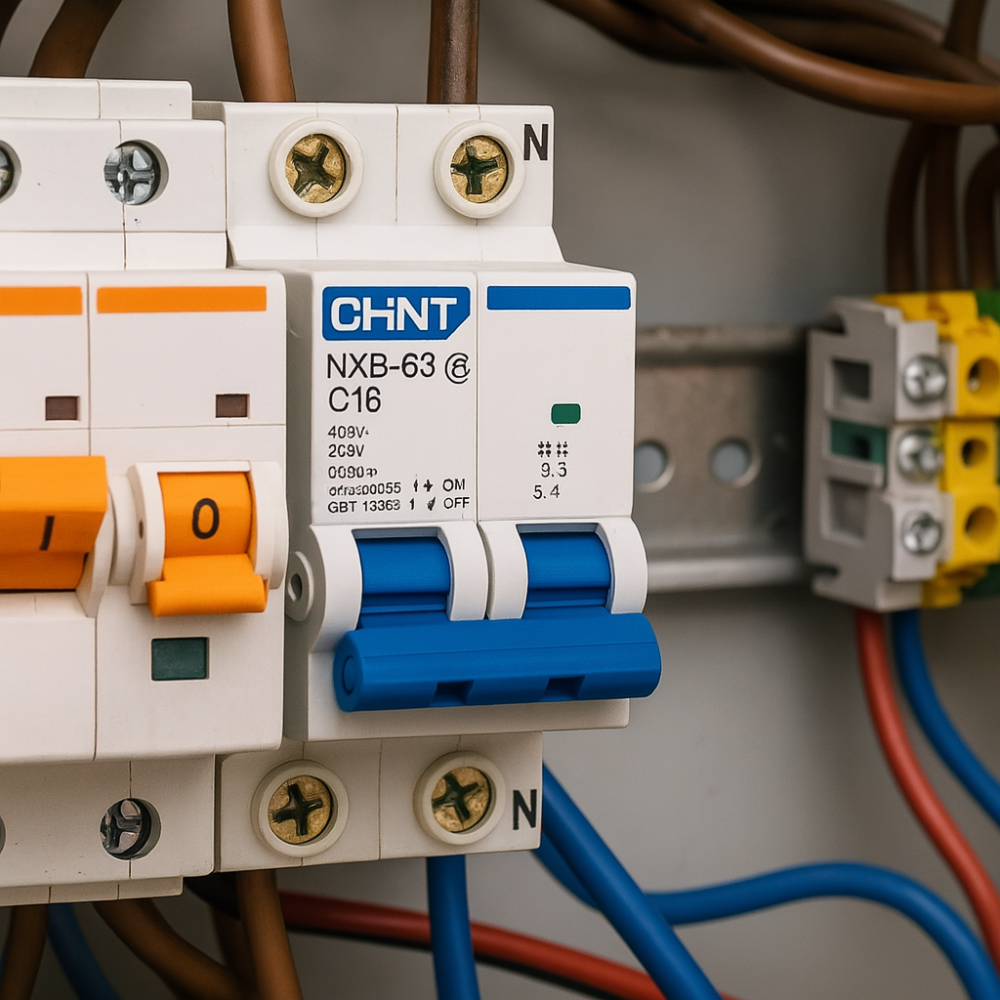

• Ideale per quadri elettrici da parete o incasso grazie alle dimensioni ridotte e peso contenuto
• Offre un potere di interruzione nominale di 4,5kA per la protezione in ambienti a bassa potenza disponibile
• Protezione IP20 contro contatti accidentali diretti per la massima sicurezza durante l’installazione

Utilizzo Interruttore

• Utilizzabile per la protezione di circuiti luce e prese in ambienti civili come abitazioni e uffici
• Ideale per la protezione di impianti elettrici terminali in ambienti domestici a bassa potenza

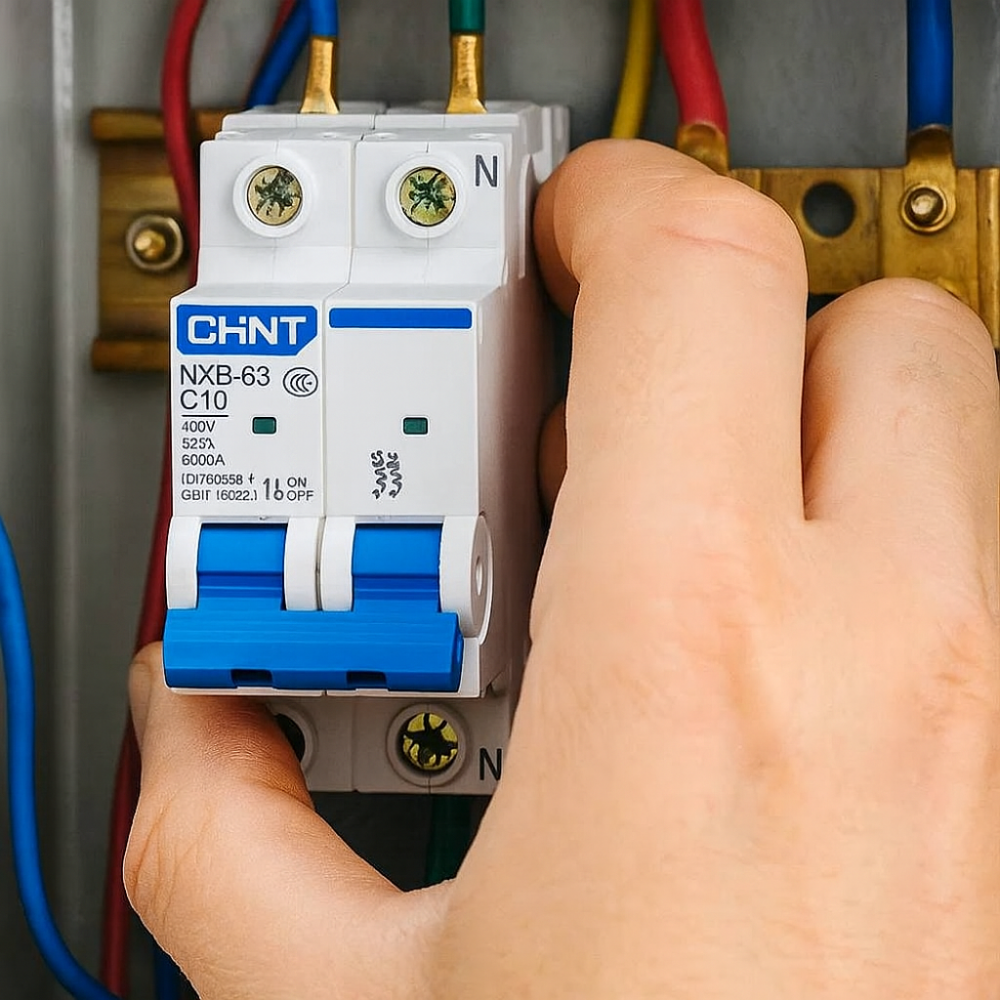

• Installabile all'interno di quadri elettrici da parete o da incasso in distribuzione monofase 230V
• Adatto a proteggere piccoli carichi resistivi come boiler, forni elettrici e lavatrici domestiche
• Impiegabile nei quadri di automazione civile per protezione di comandi e dispositivi elettronici
• Utile per garantire protezione selettiva nelle linee secondarie di quadri di distribuzione residenziali
• Consente il sezionamento rapido del circuito elettrico in caso di guasto o cortocircuito improvviso
• Installabile in ambienti interni asciutti e protetti, non adatto all’uso diretto in ambienti umidi
• Integrabile con dispositivi ausiliari per segnalazione o intervento remoto in impianti moderni
• Conforme alle normative tecniche richieste per impianti a norma CEI 64-8 ad uso civile e terziario

Specifiche Tecniche:

• Marca: Chint
• Codice Prodotto: 296749
• Serie: NXB-63S
• Tipo: Interruttore magnetotermico
• Numero Poli: 1P+N
• Corrente Nominale (In): 16 A
• Curva di Intervento: C
• Potere di Interruzione (Icn): 4,5 kA
• Tensione Nominale (Vn): 230 Vac
• Frequenza Nominale: 50/60 Hz
• Tensione Impulso Nominale (Uimp): 4 kV
• Classe di Limitazione: 3
• Potenza Dissipata: 3,5 W
• Grado di Protezione: IP20
• Norma di Riferimento: IEC/EN 60898-1
• Numero Moduli DIN: 2

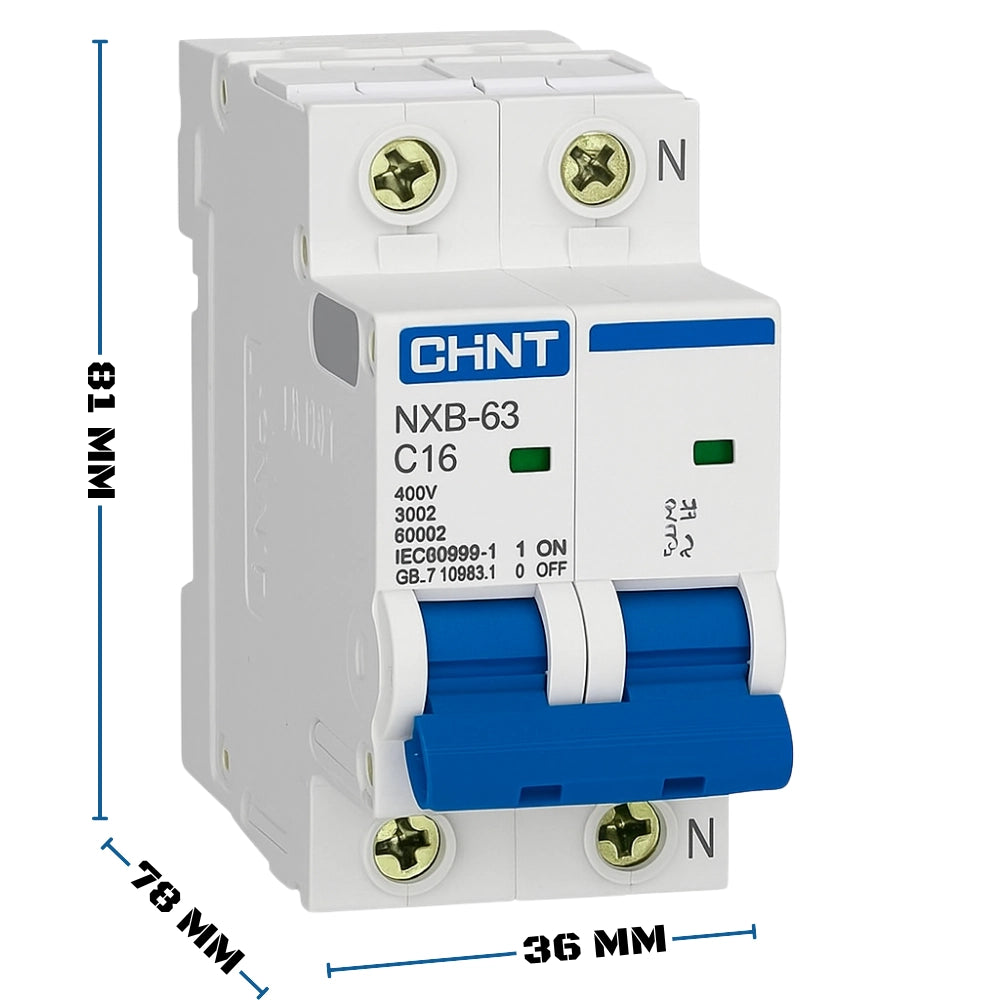

• Dimensioni: 81 x 36 x 78 mm
• Peso: 0.135 kg
• Materiale: Tecnopolimero autoestinguente
• Colore: Grigio con levetta blu
• Accessori Abbinabili: AX-X1, AL-X1, SHT-X1, UVT-X1
• Accessori Non Compatibili: Moduli differenziali
