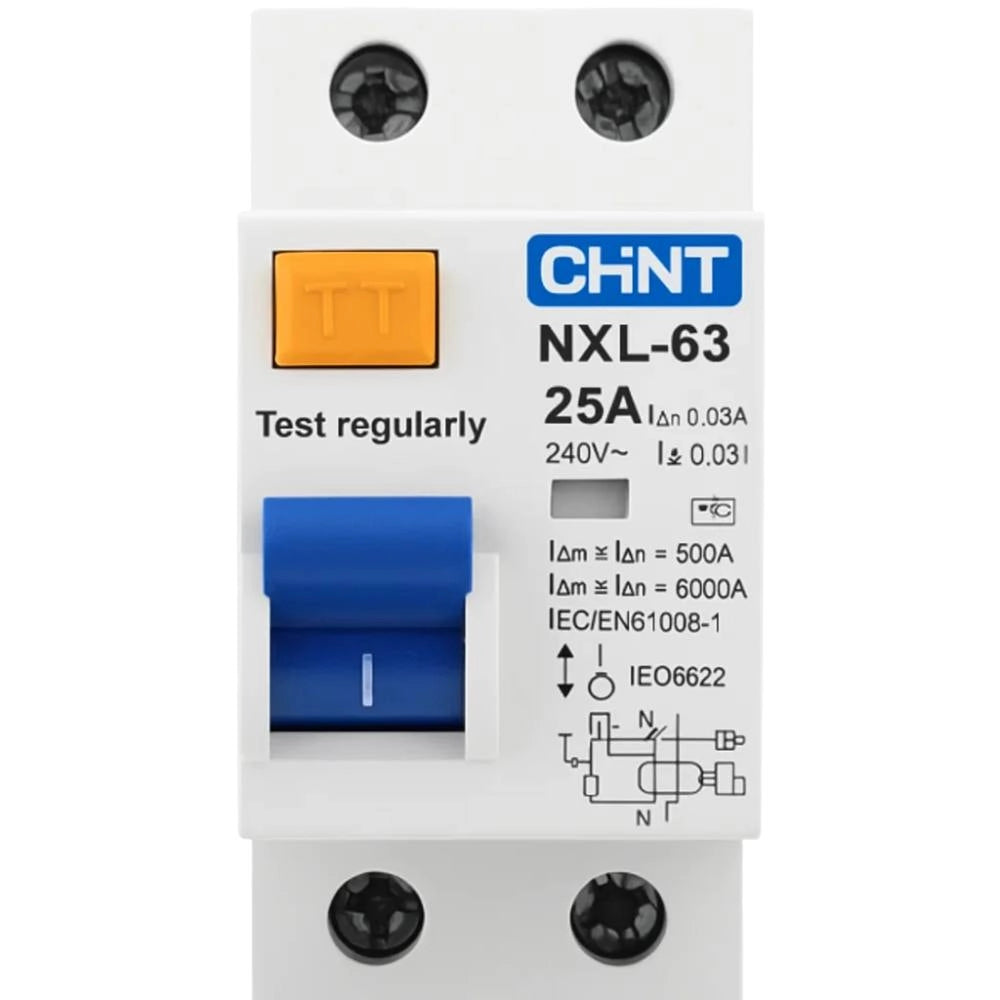

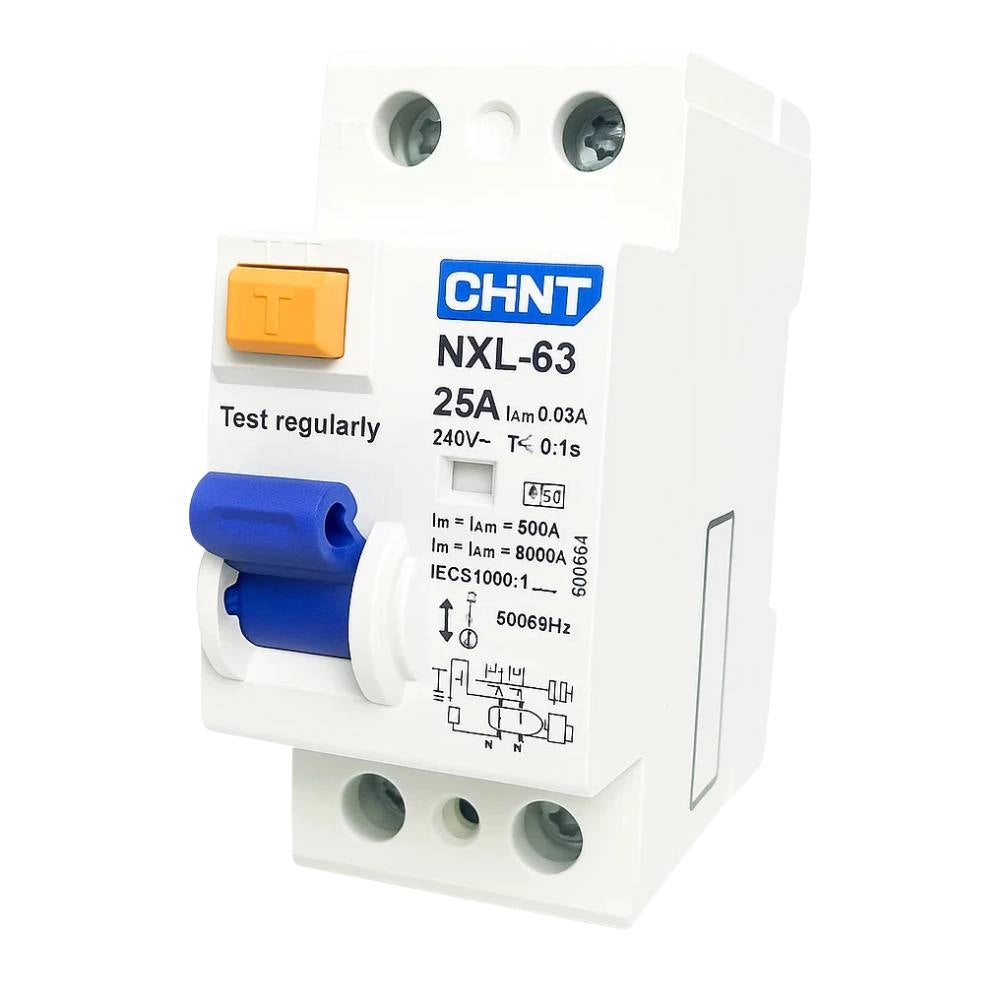

Interruttore Differenziale 25A Tipo AC per Impianti Civili e Domestici

Ideale per protezione da contatti indiretti, con soglia d’intervento a 10 mA.

Caratteristiche

• Garantisce la protezione da contatti indiretti grazie a una soglia differenziale di soli 10 mA
• Compatibile con impianti civili e terziari, si installa facilmente su guida DIN da 2 moduli
• Progettato per funzionare con corrente alternata, secondo la curva di intervento differenziale AC
• Tensione nominale di esercizio pari a 230V e frequenza di funzionamento da 50 a 60 Hz
• Scocca in tecnopolimero ad alta resistenza termica, isolante e durevole nel tempo
• Intervento rapido in caso di guasti, limitando i rischi di folgorazione o cortocircuito
• Tensione nominale d’isolamento di 500V e impulso di tenuta dielettrica fino a 6 kV
• Supporta una corrente condizionata di cortocircuito fino a 6 kA in conformità normativa
• Con design compatto e leggero che consente installazioni in spazi ridotti e quadri modulari
• Conforme alla normativa IEC/EN 61008-1 per garantire massima affidabilità e sicurezza

Utilizzo Interruttore

• Utilizzato in impianti civili per la protezione contro dispersioni e contatti indiretti su linea 230V

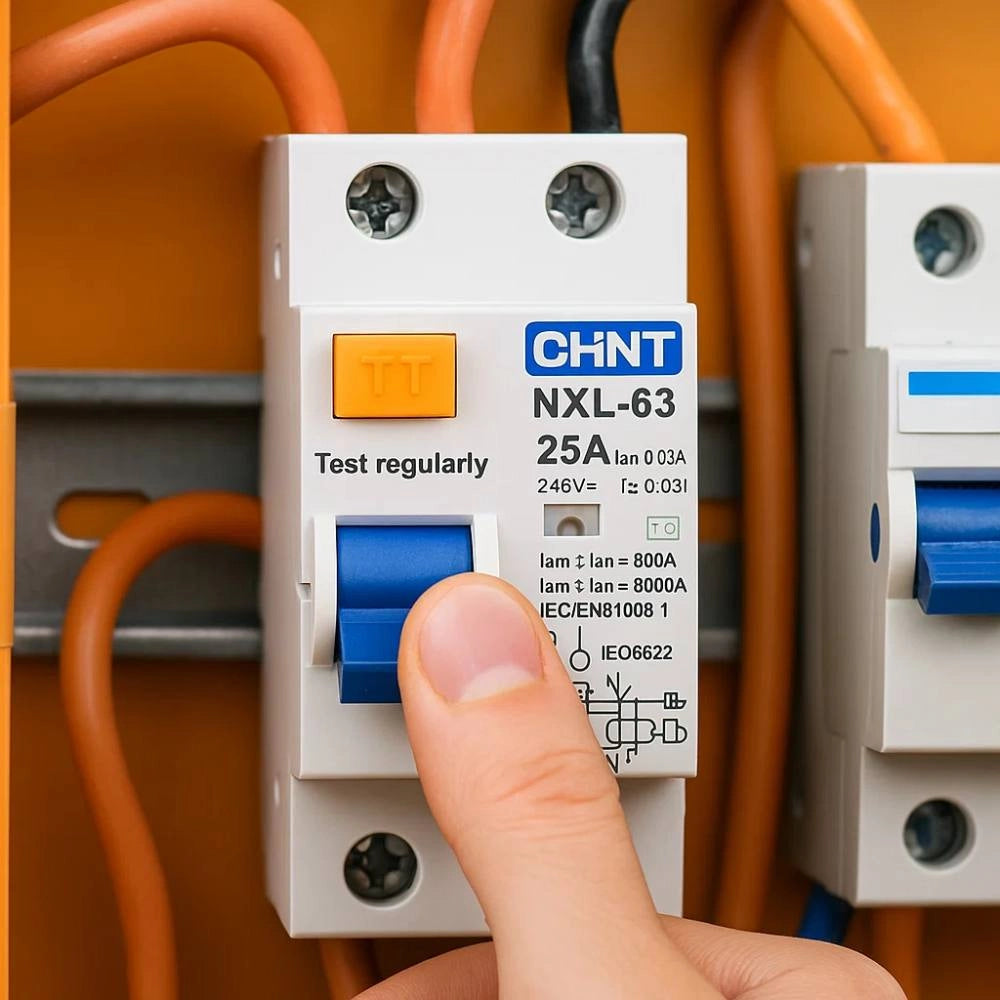

• Adatto all’installazione nei quadri elettrici modulari a 2 moduli DIN per una protezione compatta
• Impiegato in ambienti residenziali per migliorare la sicurezza in cucine, bagni e locali umidi
• Indicato per uffici e spazi commerciali dove si richiede un’elevata sensibilità differenziale
• Perfetto per proteggere circuiti con carichi leggeri da dispersioni pericolose verso terra
• Consigliato in abbinamento a contatti ausiliari per segnalazione remota di intervento
• Compatibile con installazioni in piccoli impianti industriali dove è richiesto tipo AC
• Non adatto per carichi elettronici con forme d’onda complesse, usare solo con carichi lineari
• Utilizzabile in impianti elettrici temporanei o mobili, purché protetti da condizioni ambientali
• Impiegabile in quadri di distribuzione di locali tecnici e contatori di utenze domestiche

Specifiche Tecniche:

• Marca: CHINT
• Serie: NXL-63
• Codice Prodotto: 399932
• Norma di riferimento: IEC/EN 61008-1
• Numero di poli: 2P
• Corrente nominale In: 25 A
• Caratteristica differenziale: AC
• Tensione nominale Vn: 230 Vac
• Frequenza nominale: 50/60 Hz
• Tensione di isolamento Ui: 500 Vac
• Tensione d’impulso Uimp: 6 kV
• Corrente di cortocircuito condizionata Inc: 6 kA
• Numero moduli DIN: 2
• Grado di protezione: IP20
• Accessori abbinabili: Contatto ausiliario serie AX-5

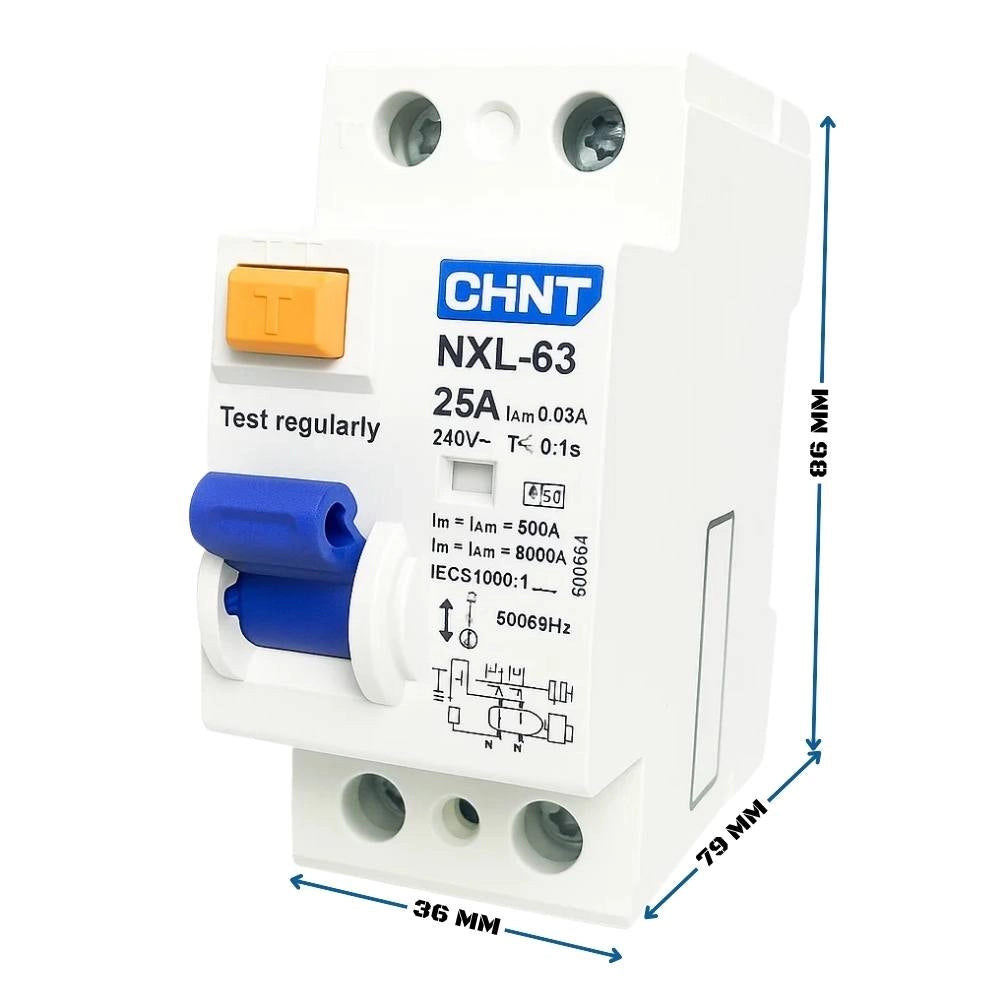

• Dimensioni: 86 x 36 x 79 mm
• Peso: circa 0,1 kg
• Materiale: Tecnopolimero isolante
• Colore: Grigio chiaro
