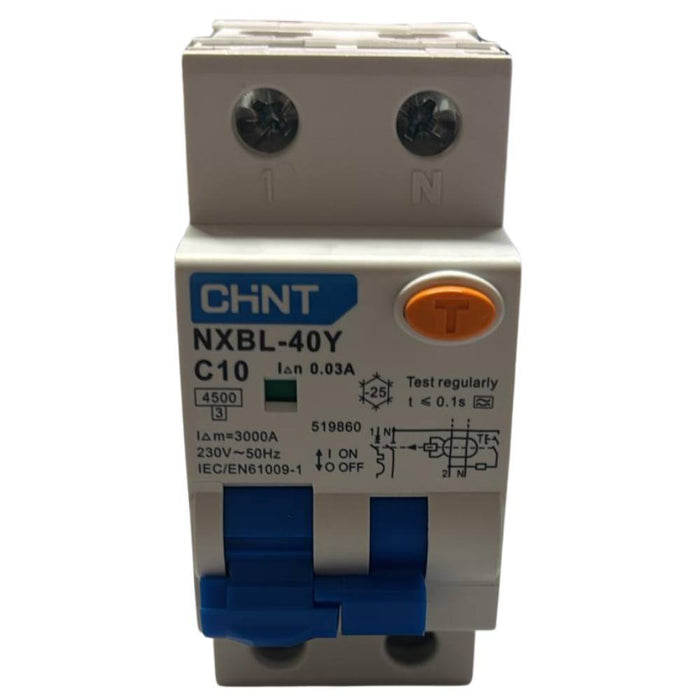

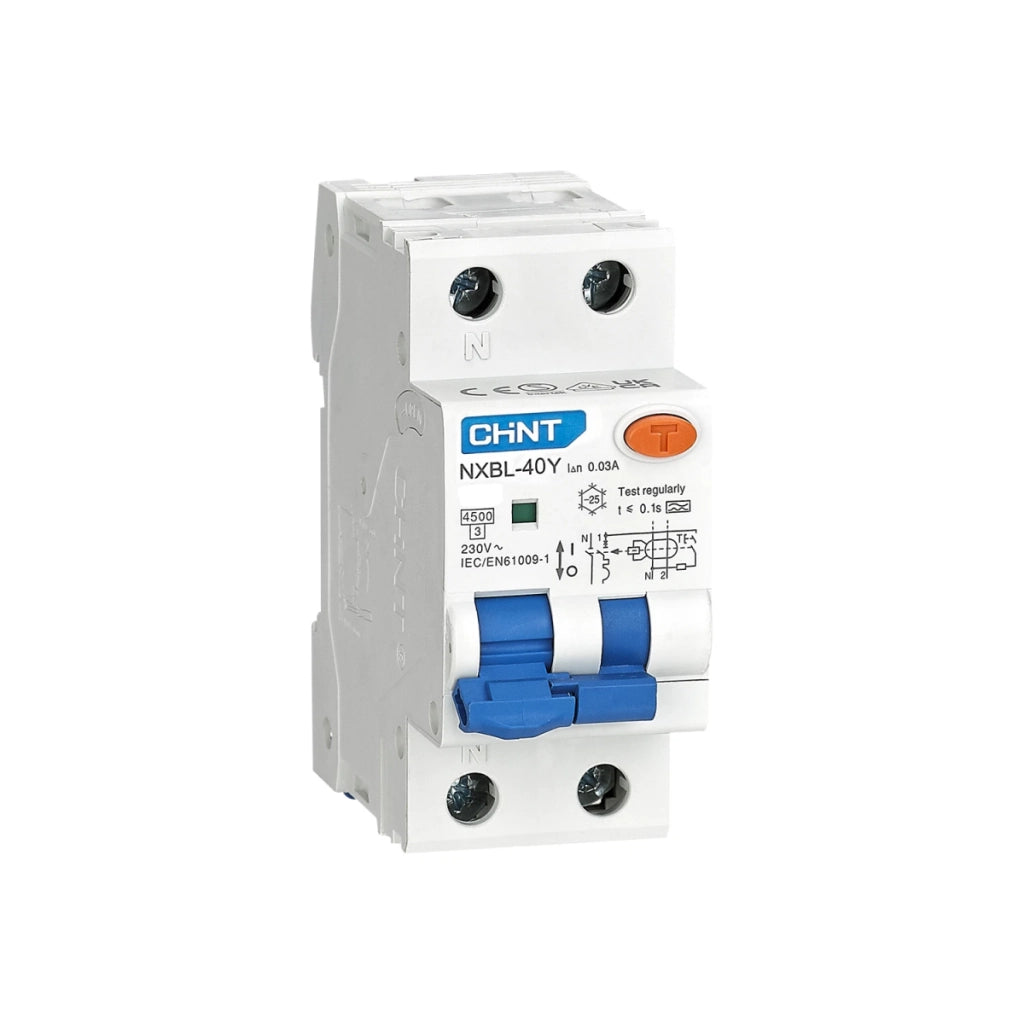

Affidabilità e Sicurezza con Interruttore Differenziale 1P+N Chint

Protezione da sovraccarichi, cortocircuiti e contatti diretti in impianti civili e terziari

Caratteristiche

• Protegge impianti da sovraccarichi, cortocircuiti e dispersioni verso terra fino a 30 mA
• Adatto a impianti civili e terziari con potere di interruzione nominale di 4,5 kA
• Combina protezione magnetotermica e differenziale in un unico dispositivo compatto
• Compatibile con accessori come contatti ausiliari, bobine di sgancio e allarme
• Intervento differenziale di tipo A efficace su correnti alternate e pulsanti unidirezionali
• Design compatto da 2 moduli DIN consente una facile installazione in quadri elettrici
• Conforme alla norma IEC/EN 61009-1 per garantire sicurezza e qualità certificata
• Tensione nominale di esercizio 230V e frequenza di funzionamento 50/60 Hz
• Realizzato in materiale isolante resistente a urti, calore e agenti esterni
• Tensione di isolamento fino a 500V e impulso nominale sopportato pari a 6 kV

Utilizzo Interruttore

• Protezione di circuiti elettrici domestici contro sovraccarichi e dispersioni verso terra

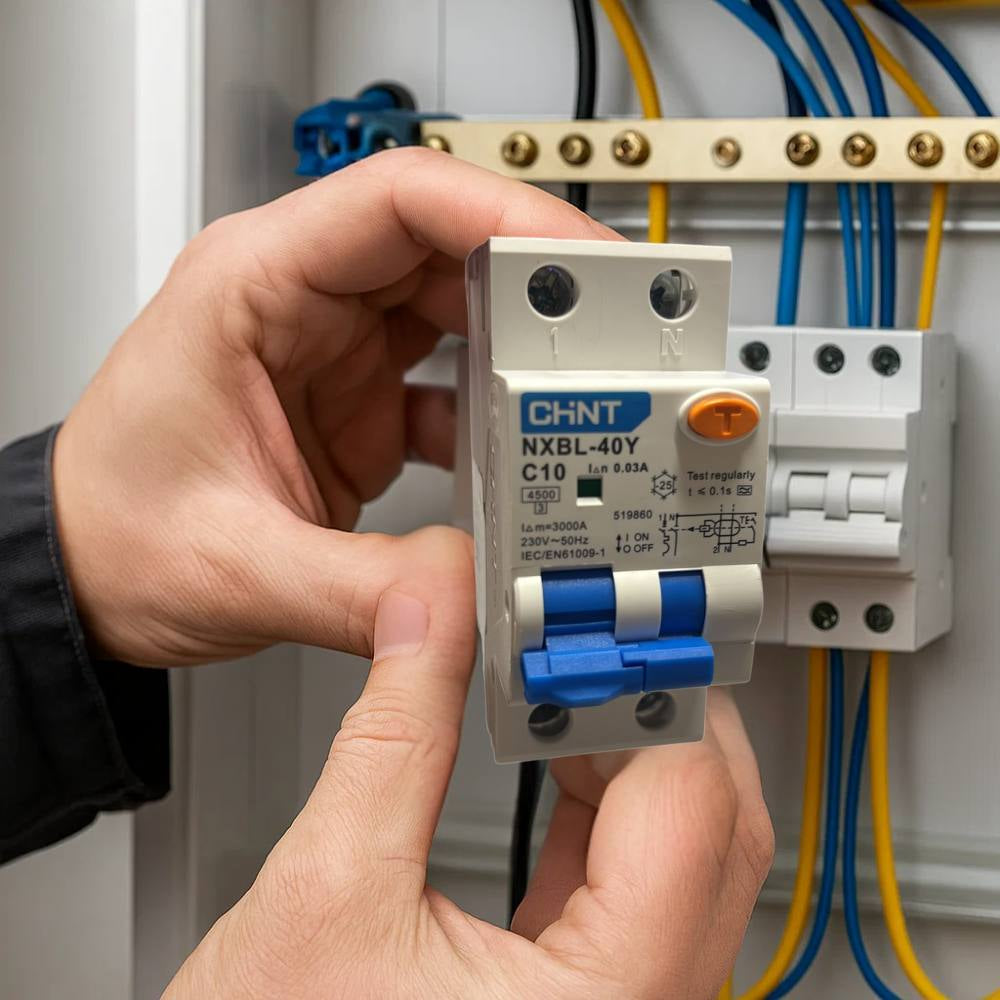

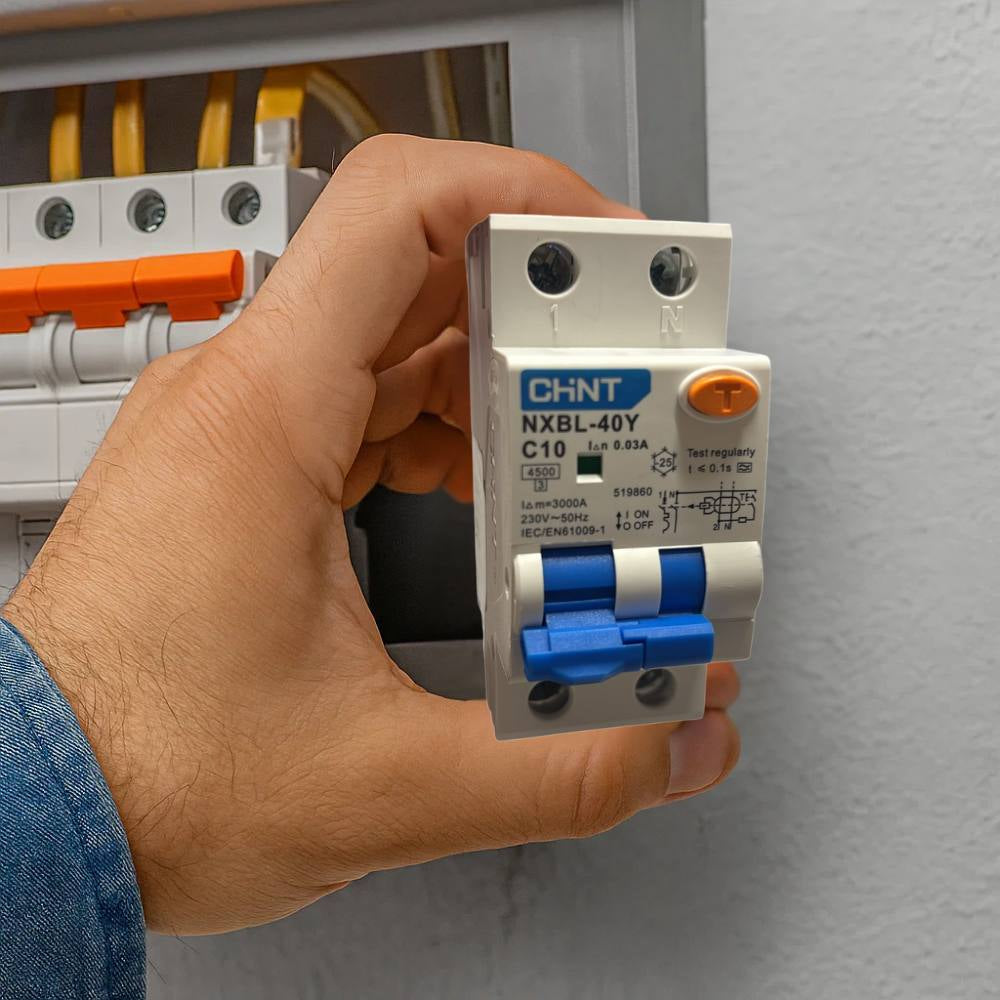

• Installazione in quadri elettrici civili per garantire la sicurezza delle linee dedicate
• Ideale per impianti terziari dove è richiesta protezione da cortocircuiti e contatti diretti
• Applicazione in piccoli impianti industriali a bassa potenza con elevata sensibilità differenziale
• Utilizzabile in locali umidi o cucine dove è richiesto un dispositivo di tipo A da 30 mA
• Compatibile con impianti fotovoltaici o alimentazioni sensibili a disturbi di rete
• Protezione mirata di singole linee luce o prese elettriche con carico massimo di 10 ampere
• Indicato per abitazioni private, uffici, negozi, locali tecnici e quadri di distribuzione
• Adatto a contesti con carichi elettronici che generano correnti pulsanti unidirezionali
• Utile in ristrutturazioni per aggiornare impianti elettrici secondo normative di sicurezza

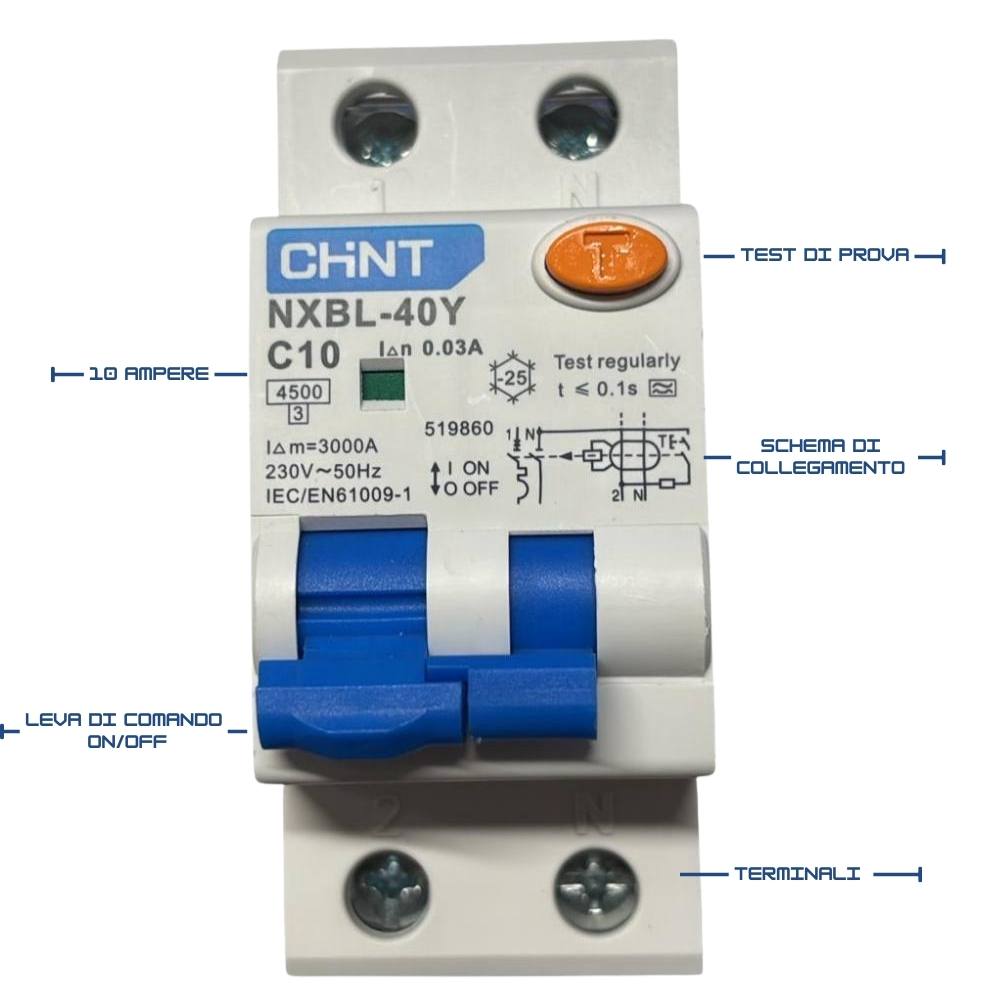

Specifiche Tecniche:

• Marca: CHINT
• Codice Prodotto: 519860
• Serie: NXBL-40Y
• Norma di Riferimento: IEC/EN 61009-1
• Numero Poli: 1P+N
• Corrente Nominale In: 10 A
• Curva di Intervento: C
• Caratteristica Differenziale: Tipo A
• Corrente Differenziale Nominale: 30 mA
• Tensione Nominale Vn: 230 Vac
• Frequenza Nominale: 50/60 Hz
• Tensione di Isolamento Ui: 500 Vac
• Tensione di Impulso Uimp: 6 kV
• Potere di Interruzione Icn: 4,5 kA
• Potere di Interruzione Estremo Icu: 6 kA
• Potere di Servizio Ics: 4,5 kA
• Grado di Protezione: IP20
• Numero Moduli DIN: 2

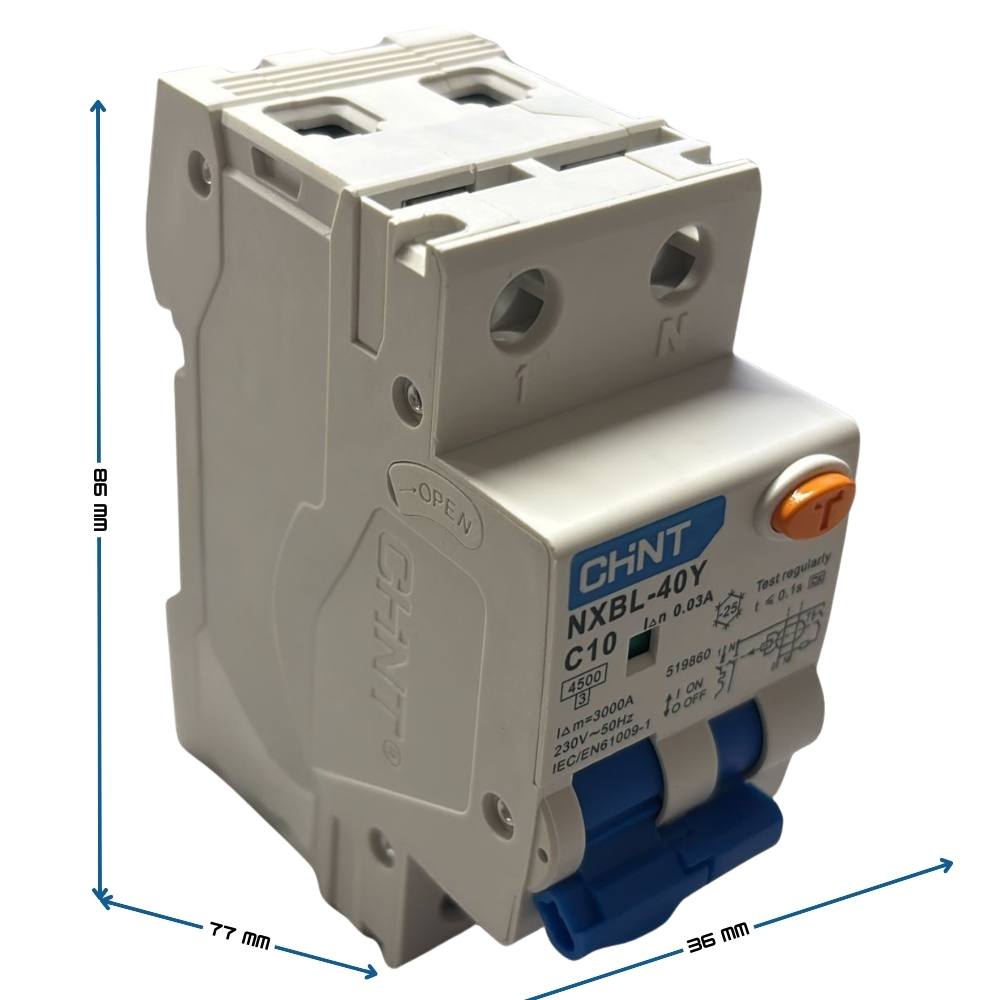

• Dimensioni: 86 x 36 x 77 mm
• Peso: 0,12 kg
• Materiale: Tecnopolimero autoestinguente
• Accessori Abbinabili: Contatti ausiliari XF9, allarmi XF9J, bobine S9 e V9
