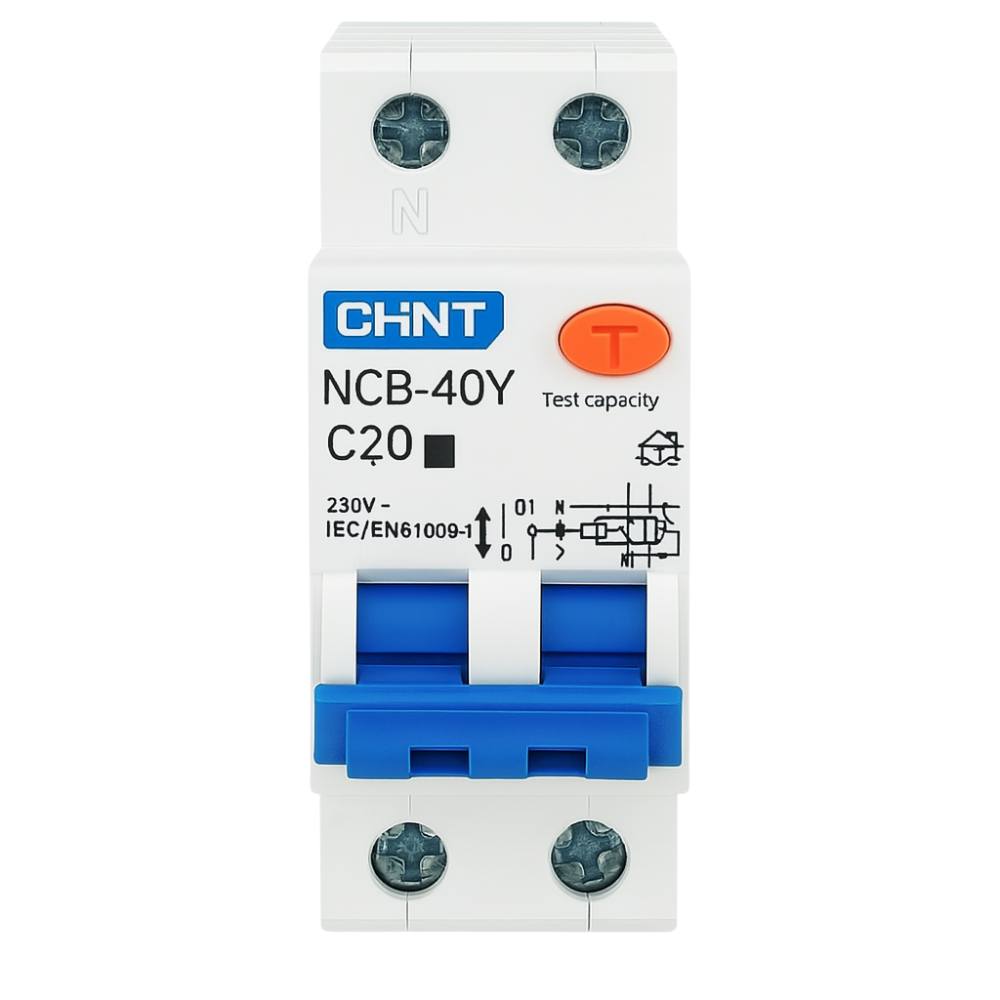

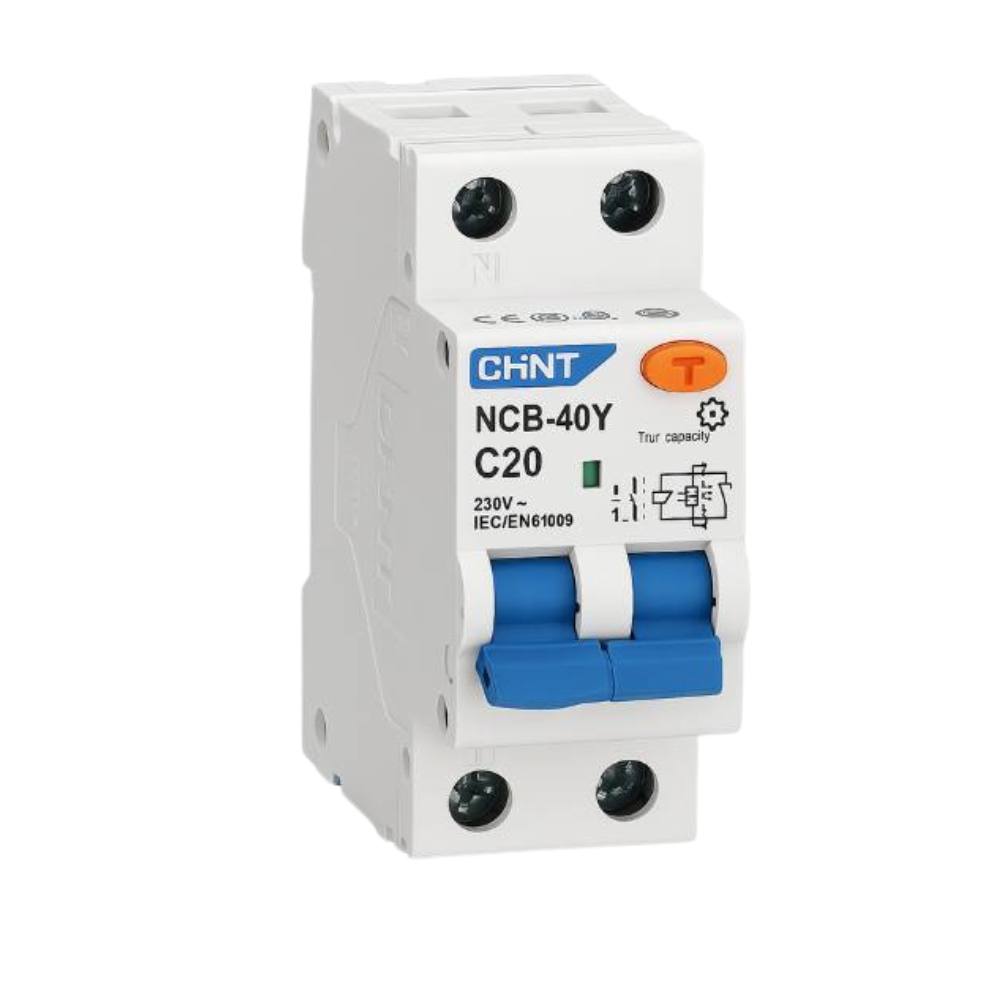

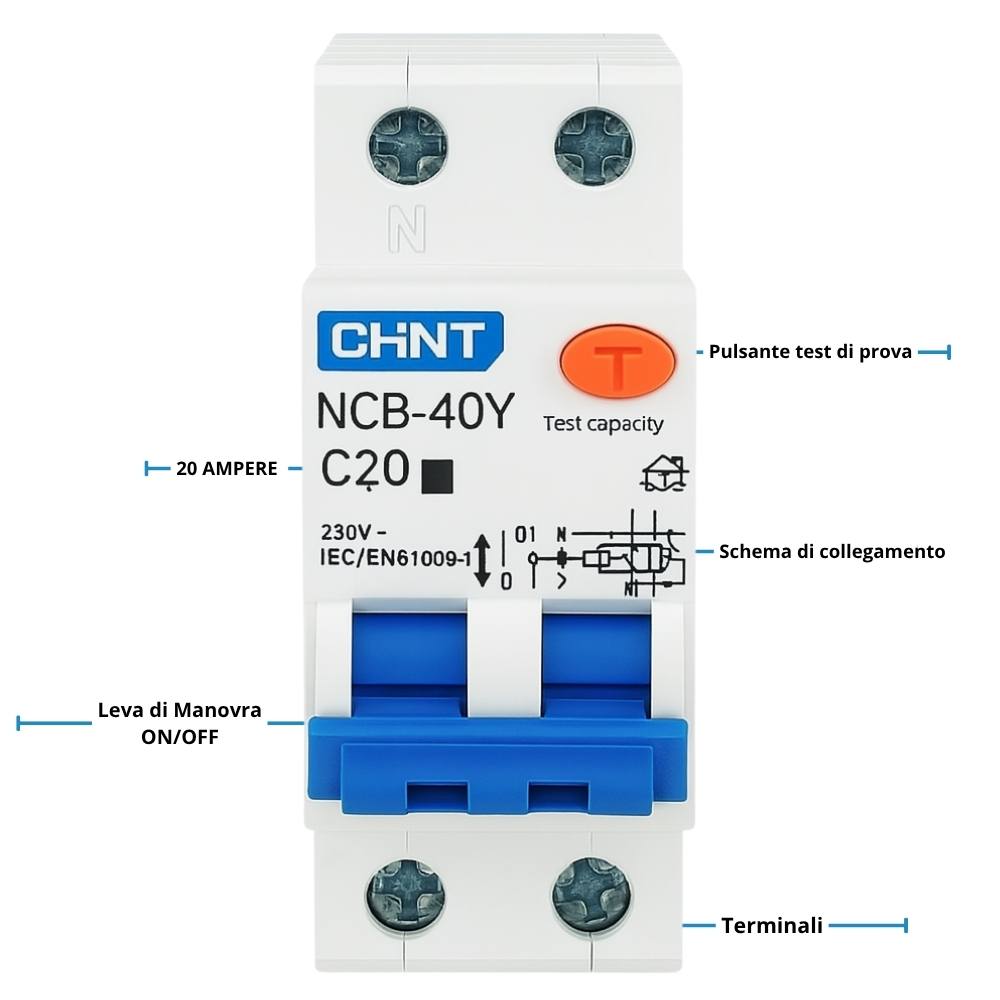

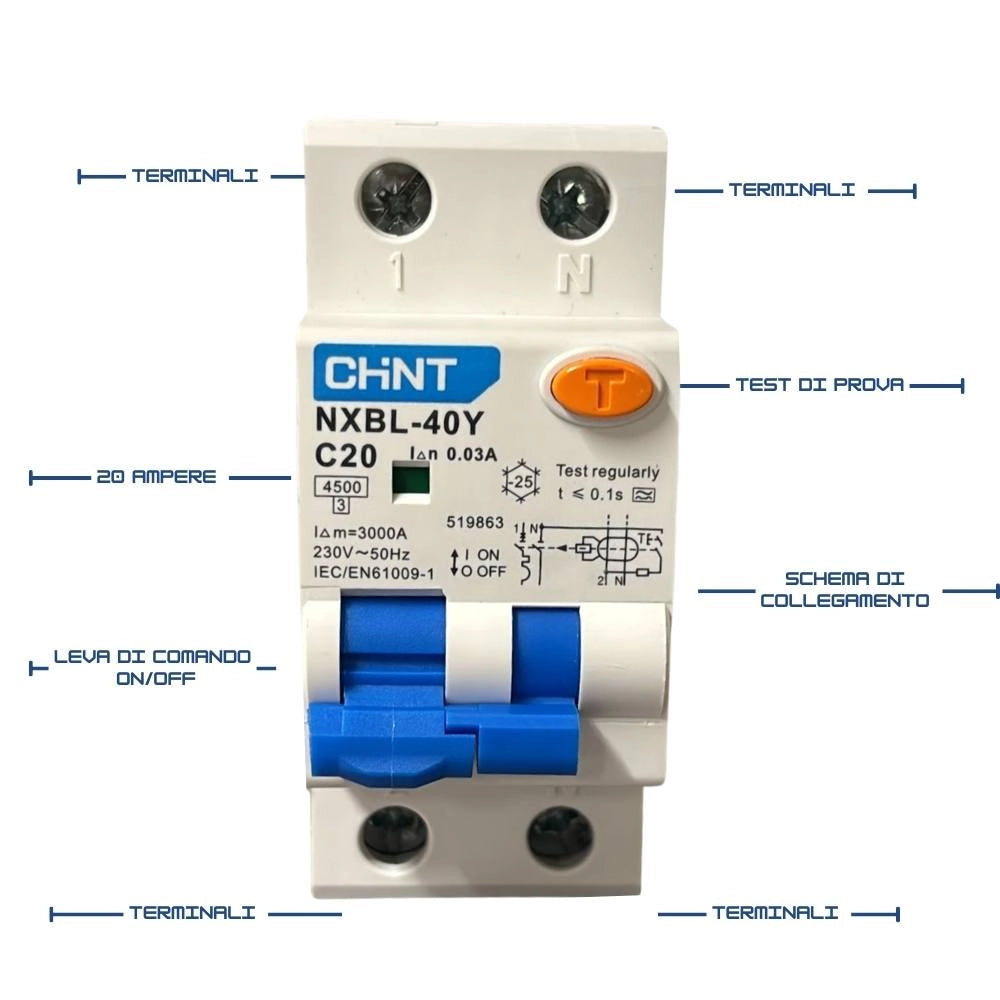

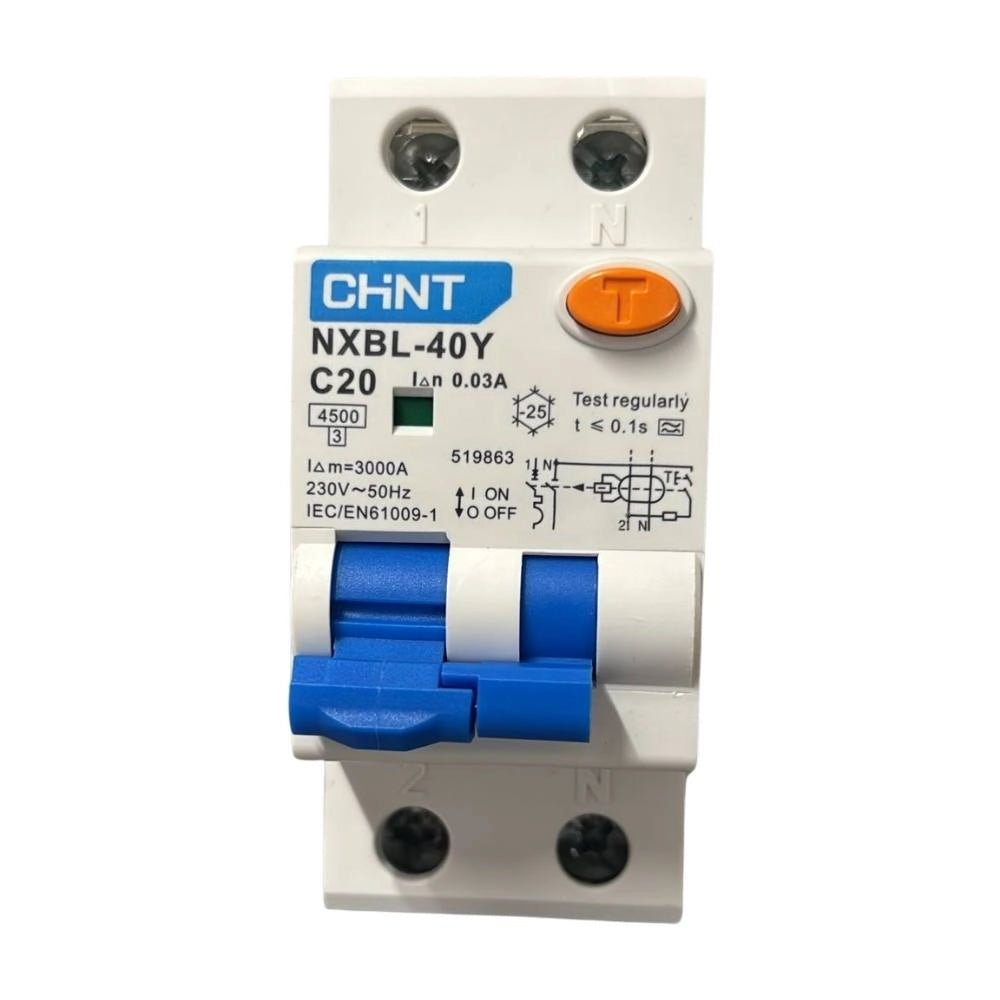

Interruttore Salvavita Magnetotermico Tipo A per Quadro Elettrico

Offre protezione da guasti elettrici e dispersioni 30 mA, ideale per ambienti civili e industriali.

Caratteristiche

• Garantisce protezione combinata da sovraccarico, cortocircuito e dispersione differenziale 30 mA.
• Conforme alla norma IEC/EN 61009-1 per installazioni in ambito civile, industriale e terziario.
• Supporta tensione nominale di 230 Vac e frequenza di rete standard pari a 50/60 Hz.
• Potere di interruzione nominale 4,5 kA con curva di intervento tipo C per carichi moderatamente induttivi.
• Protegge anche in presenza di correnti pulsanti grazie alla caratteristica differenziale tipo A.
• Dotato di tensione di isolamento pari a 500 Vac e tenuta all’impulso fino a 6 kV.
• Compatibile con accessori XF9, XF9J, bobina di sgancio S9 e bobina di minima tensione V9.
• Offre elevata sicurezza con grado di protezione IP20, ideale per quadri elettrici domestici.

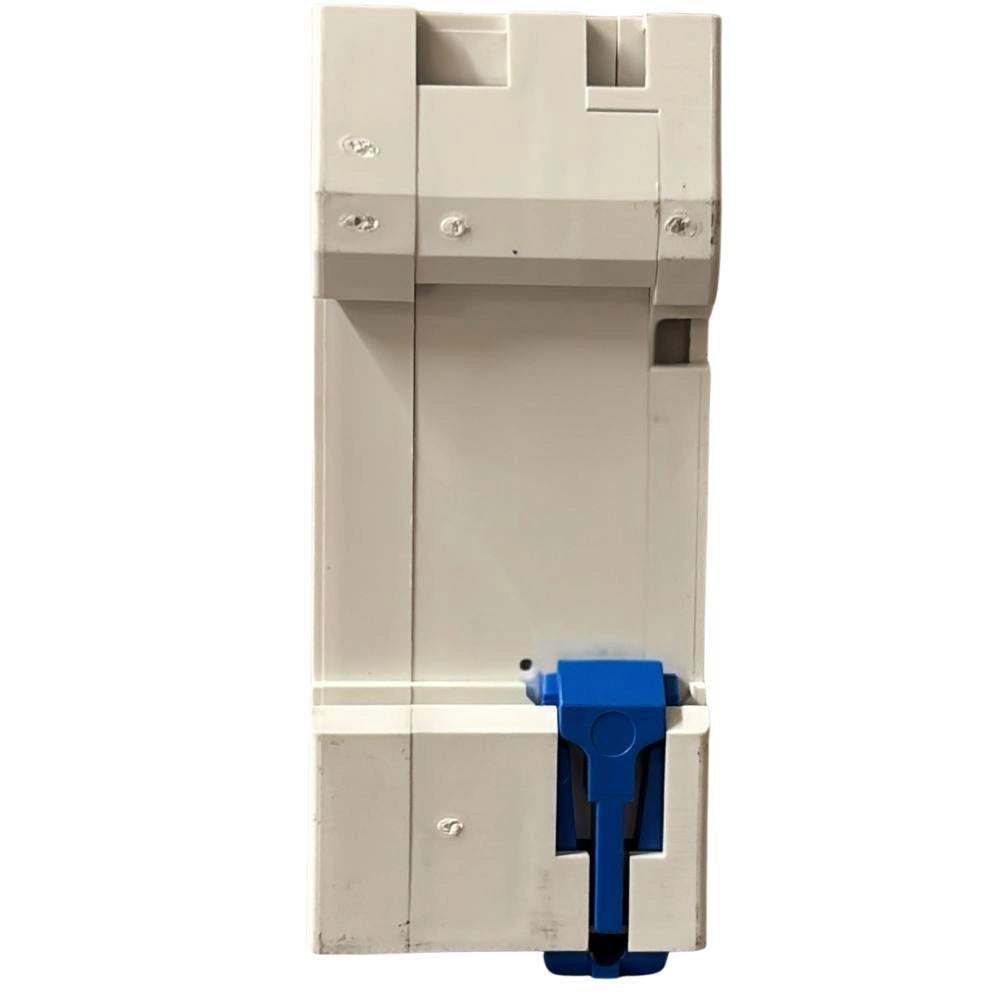

• Montaggio rapido su guida DIN standard da 35 mm con ingombro compatto su 2 moduli.
• Consente l’intervento immediato in caso di guasti, riducendo il rischio di danni a persone e impianti.

Utilizzo Interruttore

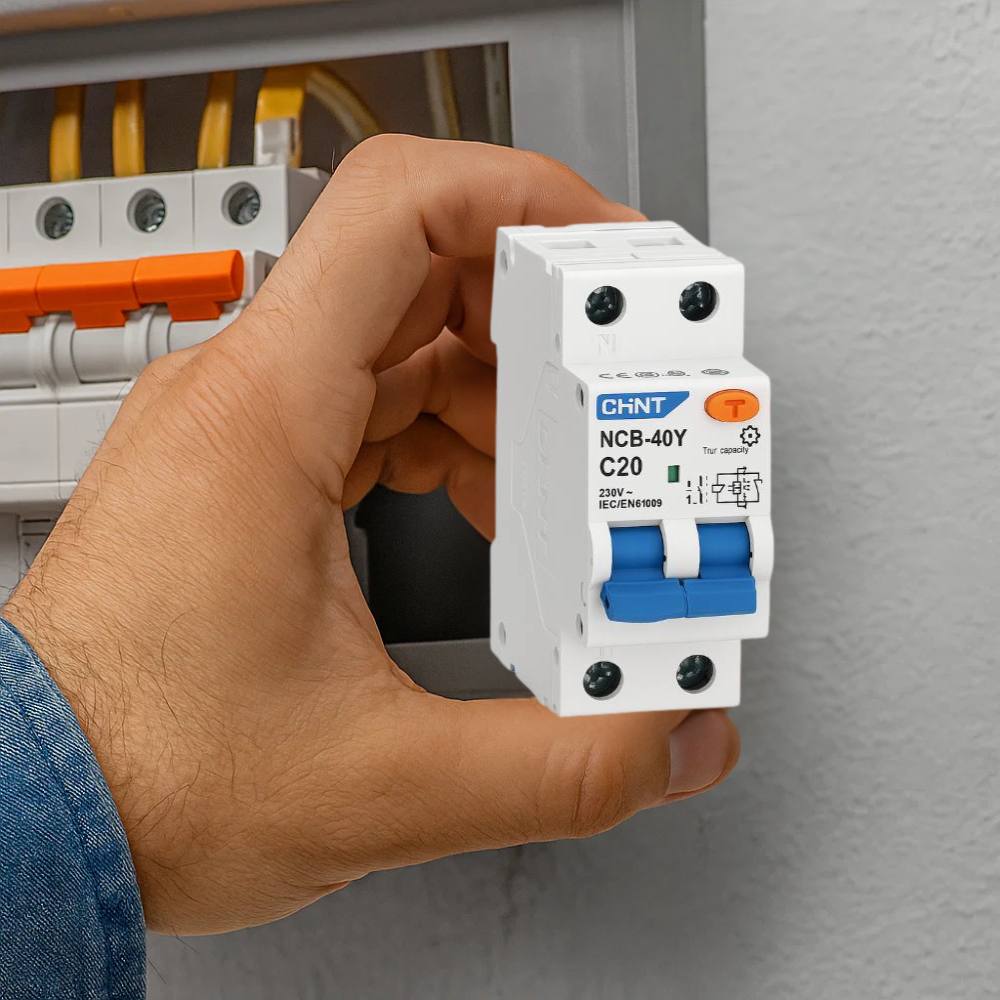

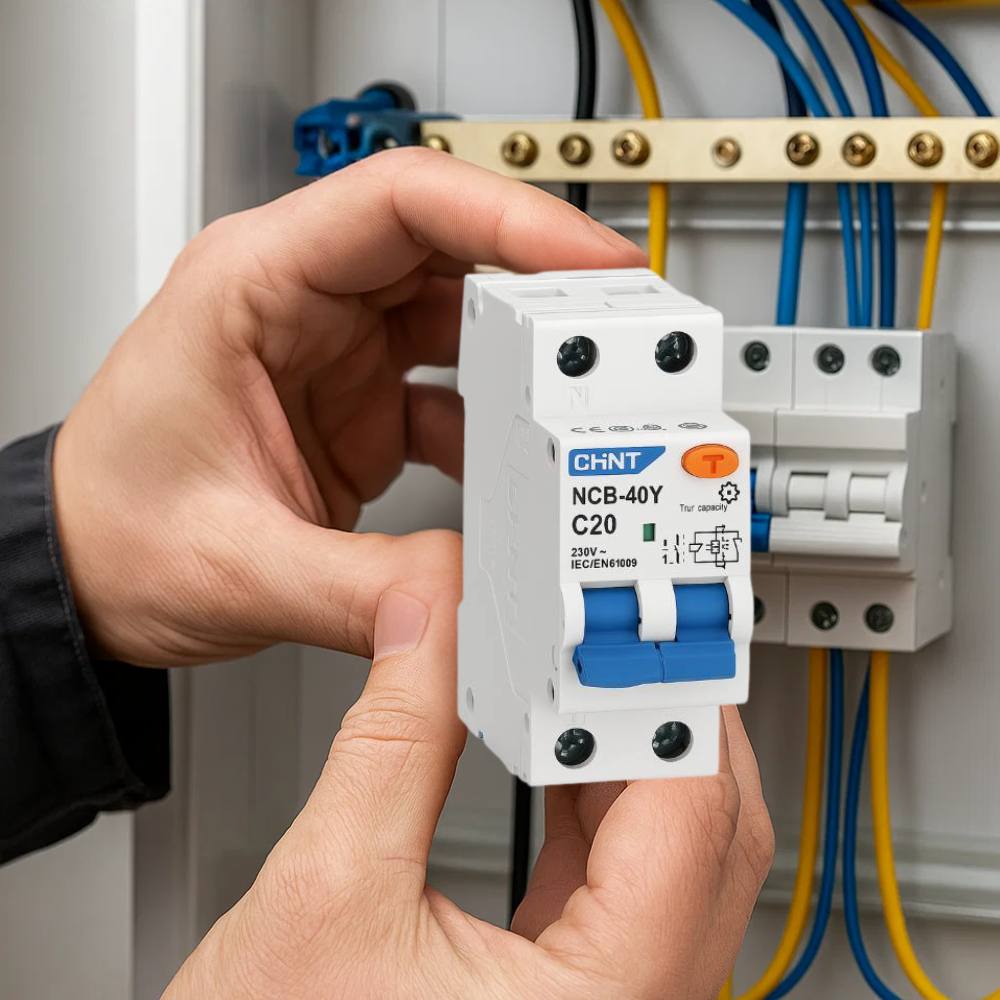

• Installazione in quadri elettrici civili per proteggere prese, luci e piccoli elettrodomestici domestici.
• Utilizzabile in ambienti terziari per la protezione di linee dedicate a illuminazione e apparecchiature.
• Adatto per impianti industriali leggeri dove è richiesta protezione combinata da guasti e dispersioni.
• Perfetto per la protezione di linee in uffici, negozi o locali commerciali con carichi moderati.
• Impiegabile in centrali termiche o quadri ausiliari per garantire intervento immediato in caso di guasto.
• Utilizzato per proteggere circuiti con carichi induttivi come ventilatori, pompe e condizionatori.
• Ideale per impianti elettrici modulari grazie alla compatibilità con guida DIN e moduli standard.
• Indicato per sostituzioni rapide in impianti esistenti, rispettando normative e requisiti di sicurezza.
• Compatibile con dispositivi di monitoraggio per segnalazione di guasti e controllo remoto.
• Evitare l’uso in ambienti con forte umidità o polvere se non protetto da quadro stagno certificato.

Specifiche Tecniche:

• Marca: CHINT

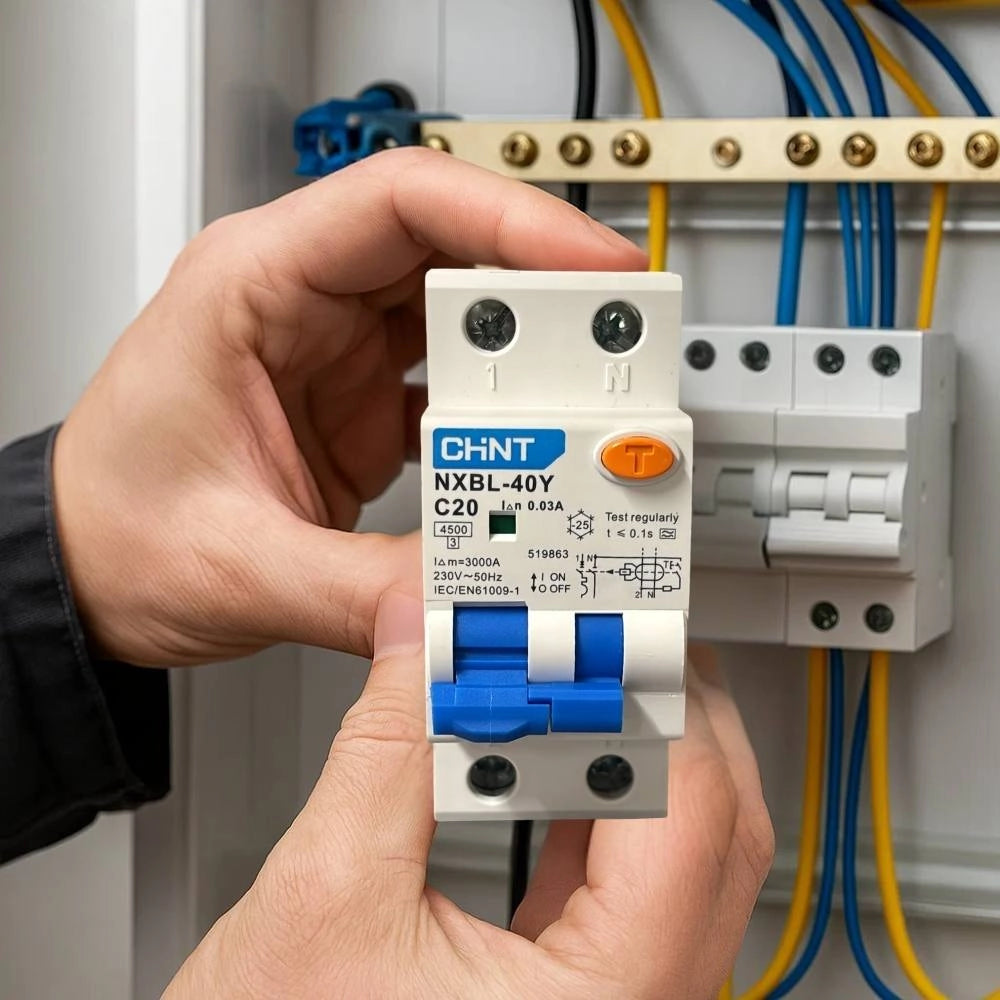

• Serie: NXBL-40Y
• Codice Prodotto: 519863
• Tipo Protezione: Magnetotermico differenziale
• Numero Poli: 1P+N
• Corrente Nominale: 20 A
• Corrente Differenziale d’Intervento: 30 mA
• Caratteristica Differenziale: Tipo A
• Curva di Intervento: C
• Potere di Interruzione Nominale (Icn): 4,5 kA
• Potere di Interruzione Estremo (Icu): 6 kA
• Potere di Interruzione di Servizio (Ics): 4,5 kA
• Tensione Nominale: 230 Vac
• Frequenza Nominale: 50/60 Hz
• Tensione di Isolamento (Ui): 500 Vac
• Tensione d’Impulso (Uimp): 6 kV
• Grado di Protezione: IP20
• Numero Moduli DIN: 2
• Materiale: Tecnopolimero autoestinguente

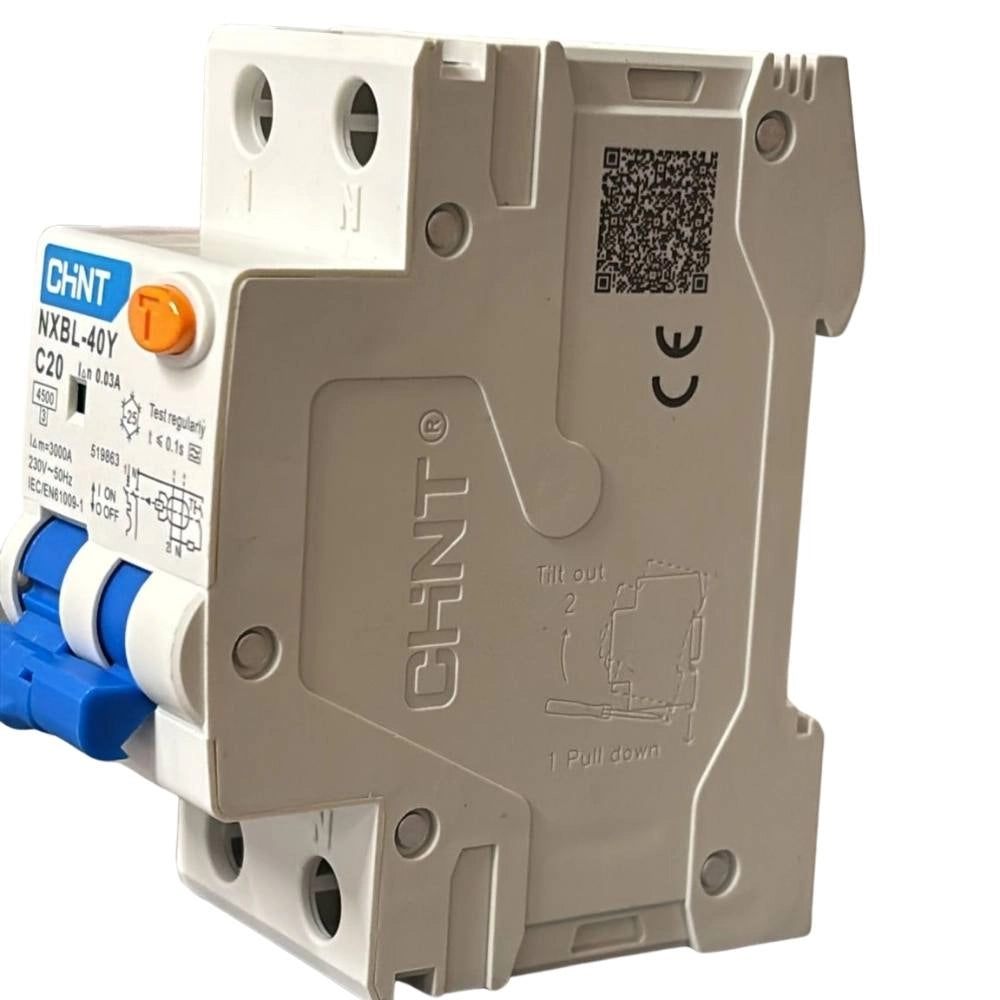

• Montaggio: Guida DIN 35 mm
• Compatibilità Accessori: XF9, XF9J, S9, V9

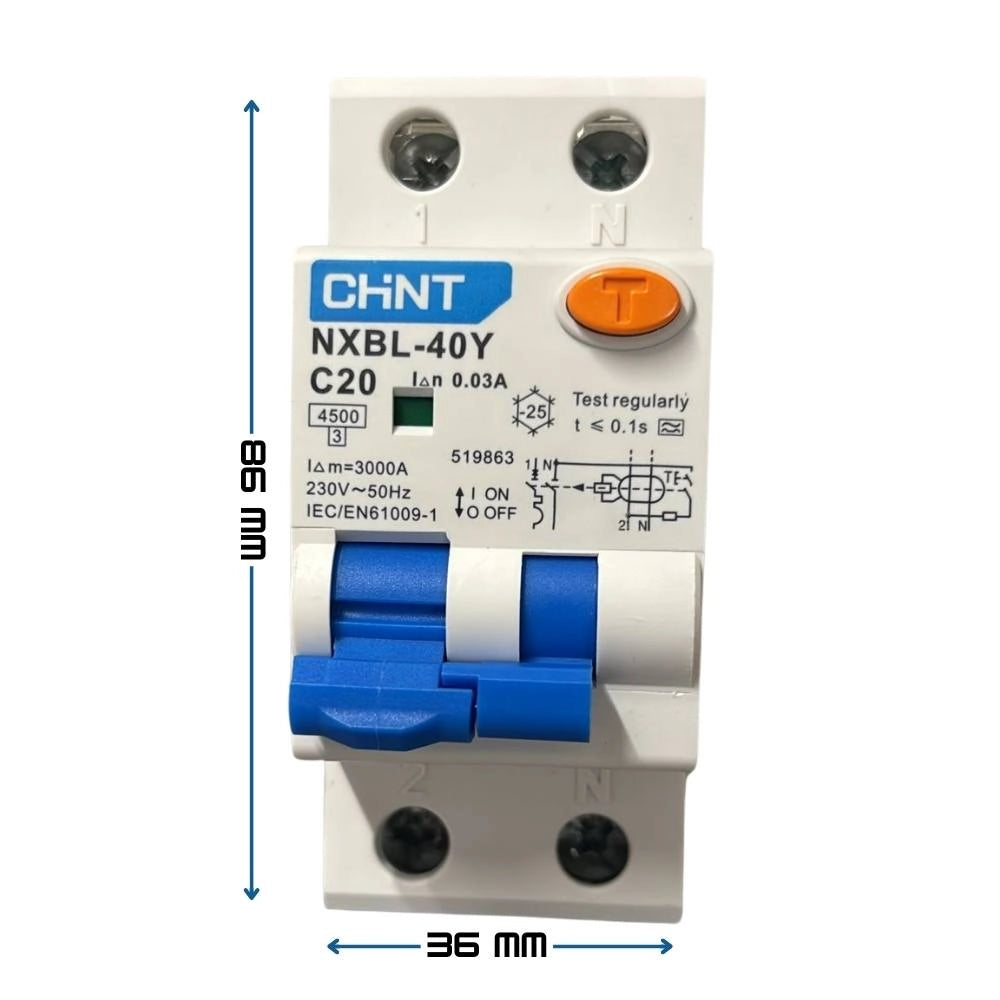

• Dimensioni: 86 x 36 x 77 mm
• Peso: 0,12 kg
• Normativa di Riferimento: IEC/EN 61009-1
