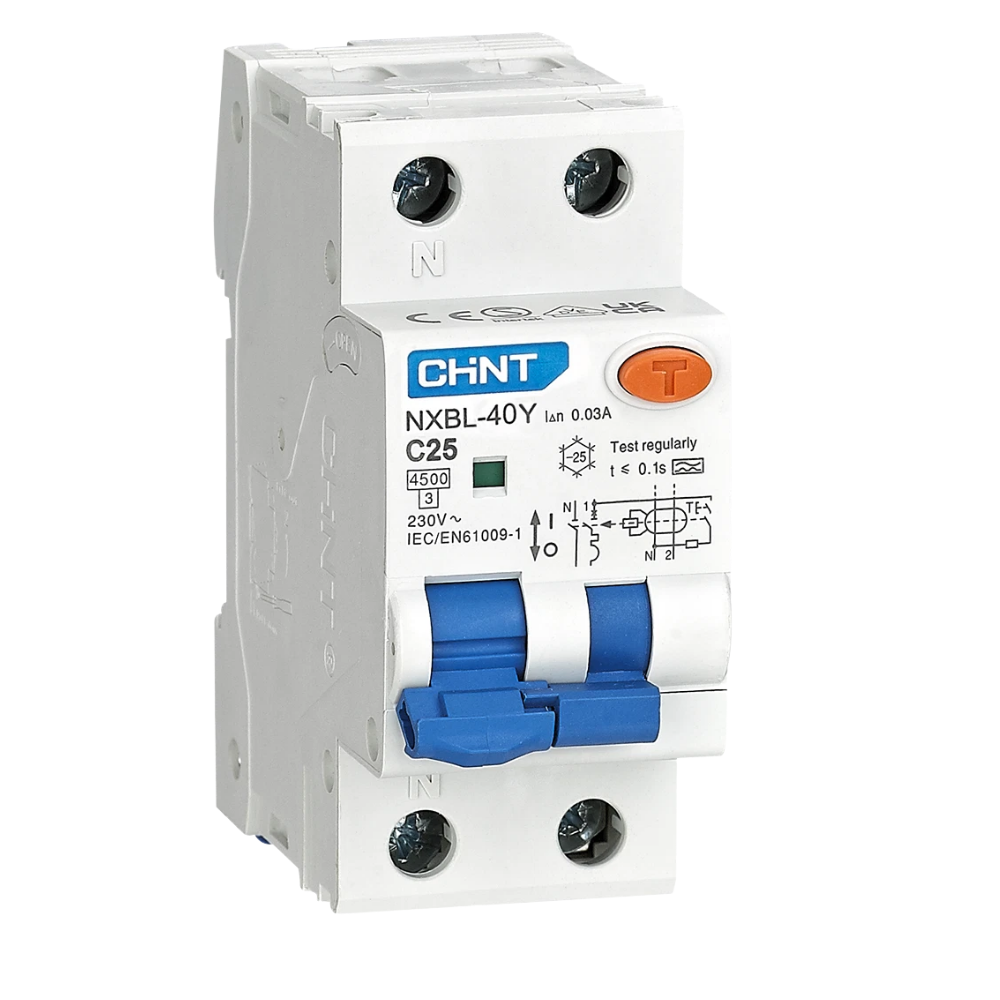

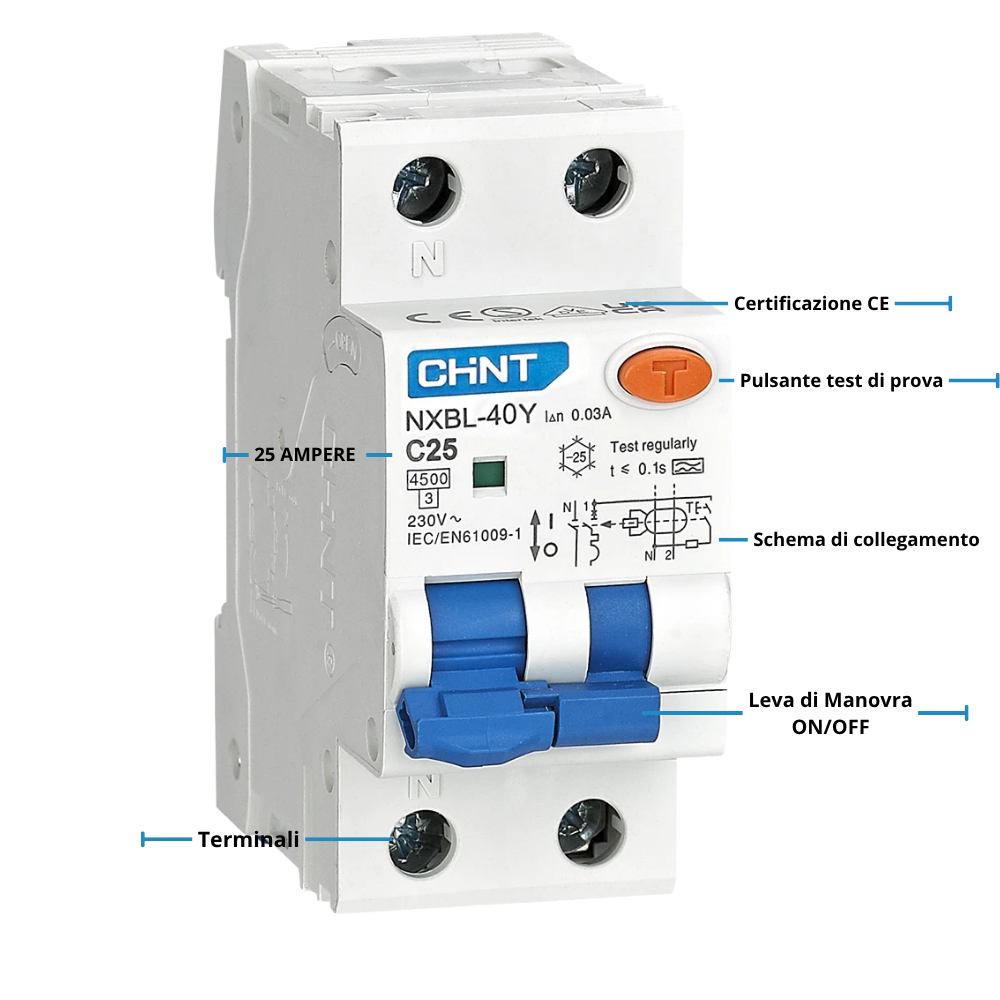

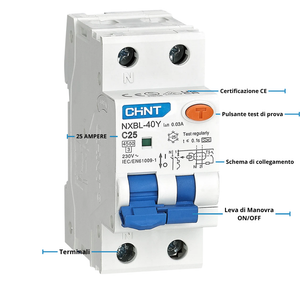

Interruttore Magnetotermico Differenziale 1P+N Curva C

Protegge impianti da sovraccarichi e dispersioni. Ideale per uso civile e industriale su guida DIN.

Caratteristiche

• Interviene rapidamente in caso di dispersione, migliorando la sicurezza dell'impianto elettrico
• Curva C adatta a linee con carichi moderatamente induttivi come motori o trasformatori
• Compatibile con accessori serie XF9, XF9J, S9 e V9 per ampliare le funzionalità dell’impianto
• Tensione nominale 230 V e frequenza 50/60 Hz, ideale per reti elettriche domestiche e industriali
• Potere di interruzione nominale di 4,5 kA conforme alla norma IEC/EN 61009-1
• Montaggio su guida DIN a 2 moduli da 18 mm, facile da installare anche in spazi ridotti
• Struttura compatta e resistente, progettata per garantire durata e protezione nel tempo
• Isolamento fino a 500 V e impulso fino a 6 kV per una protezione elevata contro sovratensioni
• Grado di protezione IP20, adatto per quadri elettrici in ambienti protetti e non polverosi
• Garantisce la disconnessione completa della linea in caso di guasti, evitando danni o incendi

Utilizzo Interruttore

• Installazione in quadri elettrici civili per la protezione di prese, luci e piccoli elettrodomestici
• Applicazione in ambienti terziari come uffici, scuole o negozi per protezione da guasti elettrici
• Ideale per impianti industriali leggeri che richiedono affidabilità e protezione da dispersioni
• Protezione di circuiti che alimentano carichi con modesta componente induttiva come pompe o motori
• Utilizzabile in impianti nuovi o ristrutturazioni elettriche secondo le normative vigenti
• Integra dispositivi di comando con bobine e contatti per controllo remoto e sicurezza avanzata
• Installazione in quadri condominiali per garantire la protezione di parti comuni e locali tecnici
• Ottimo per sistemi fotovoltaici in bassa tensione con dispositivi di protezione a valle dell’inverter
• Utilizzabile in ambienti interni protetti, con grado IP20, evitare uso in ambienti umidi o polverosi
• Applicabile in contesti dove è richiesta selettività e sicurezza dell’alimentazione elettrica

Specifiche Tecniche:

• Marca: CHINT
• Serie: NXBL-40Y
• Codice prodotto: 519864
• Numero di poli: 1P+N
• Corrente nominale In: 25 A
• Caratteristica curva: C
• Tipo differenziale: A
• Tensione nominale Vn: 230 Vac
• Frequenza nominale: 50/60 Hz
• Tensione di isolamento Ui: 500 Vac
• Tensione impulsiva Uimp: 6 kV
• Potere di interruzione Icn: 4,5 kA
• Potere di interruzione Icu: 6 kA
• Potere di servizio Ics: 4,5 kA
• Norma di riferimento: IEC/EN 61009-1
• Grado di protezione: IP20
• Numero moduli DIN: 2
• Accessori compatibili: Contatti XF9, allarmi XF9J, bobine S9 e V9

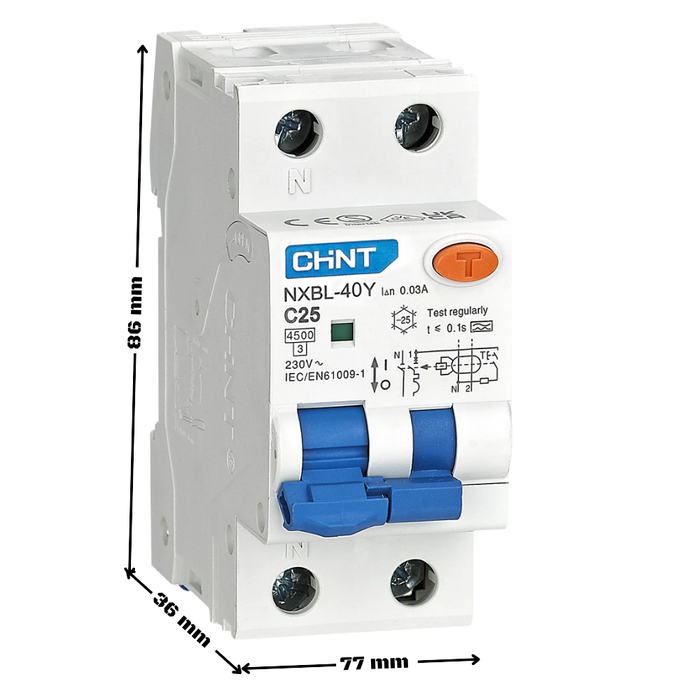

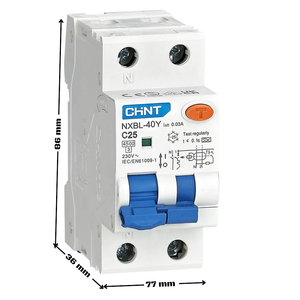

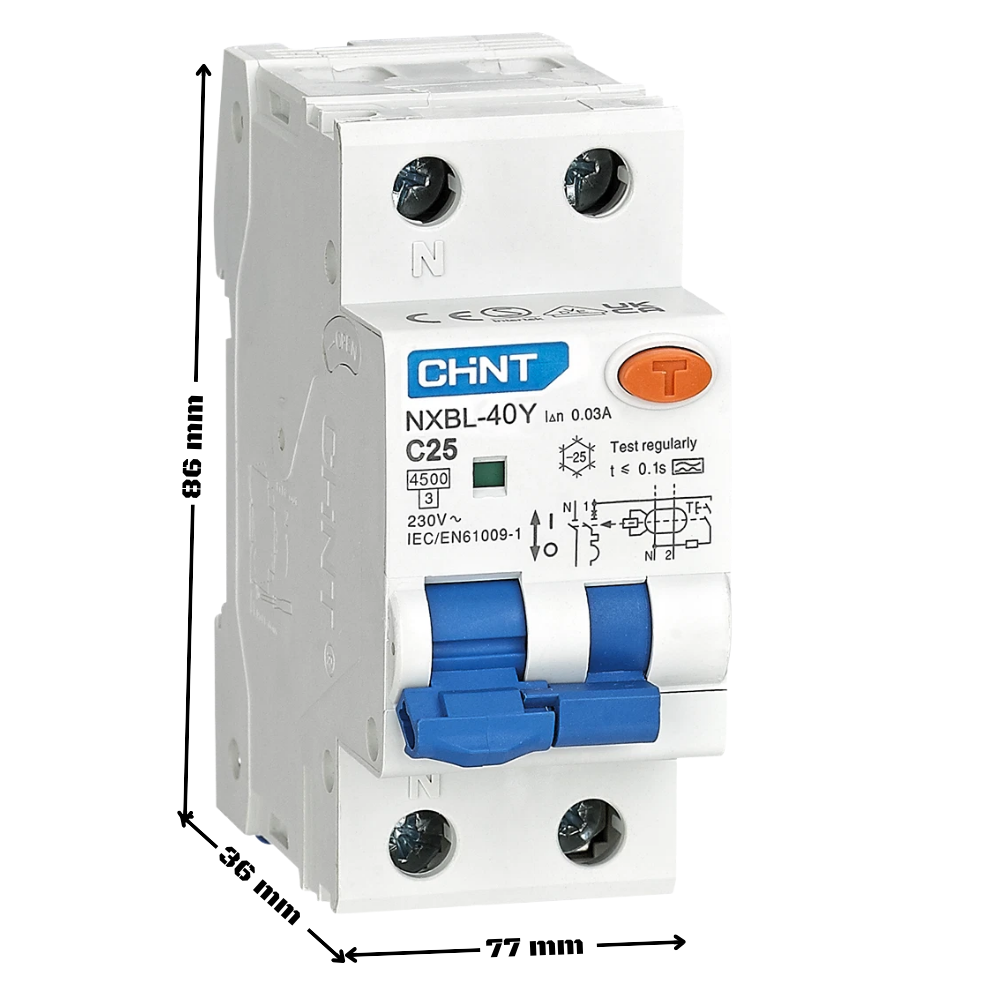

• Dimensioni: 86 x 36 x 77 mm
• Peso: 0,135 kg

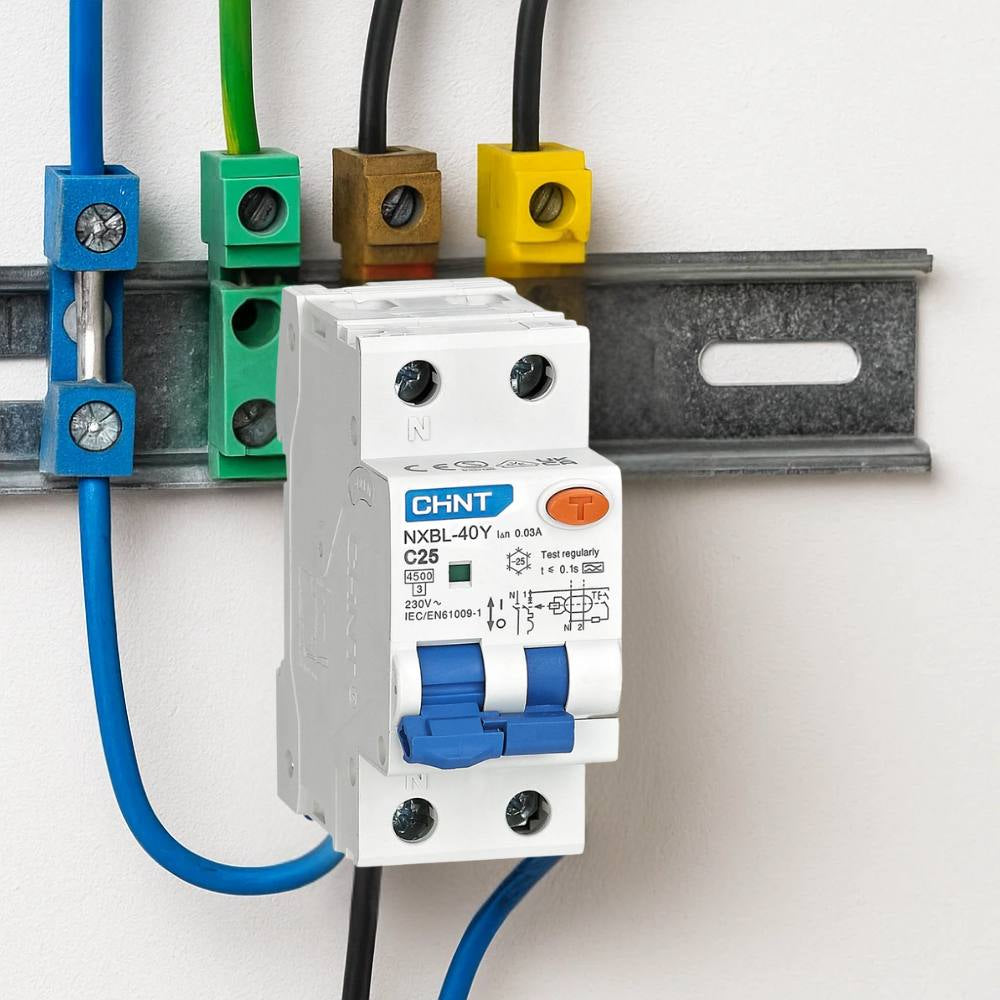

• Installazione: Su guida DIN
