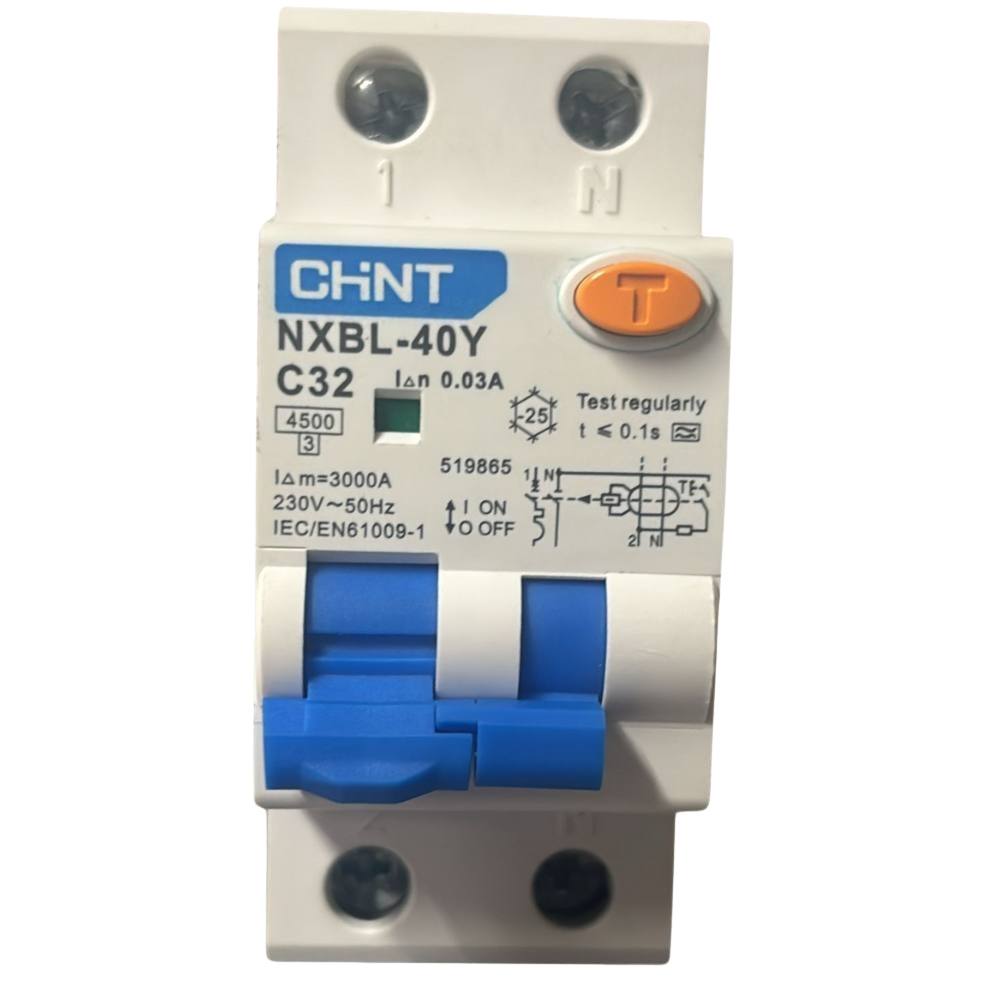

Interruttore Differenziale Magnetotermico Tipo A 32A

Protezione affidabile da sovraccarichi e dispersioni in ambienti civili, industriali e terziari

Caratteristiche

• Garantisce la protezione da sovraccarichi, cortocircuiti e contatti diretti accidentali
• Supporta impianti a 230V 50/60 Hz con curva C, ideale per carichi induttivi moderati
• Dotato di differenziale tipo A per rilevamento preciso di correnti alternate e pulsanti
• Compatibile con accessori: contatti ausiliari, bobine di sgancio e minima tensione
• Costruito in tecnopolimero autoestinguente per alta resistenza termica e meccanica
• Installazione facile su guida DIN da 2 moduli, perfetto per quadri elettrici compatti
• Progettato secondo norma IEC/EN 61009-1 per garantire massima conformità tecnica
• Mantenere lontano da ambienti con umidità eccessiva o polveri per un uso sicuro

Utilizzo Interruttore

• Protezione di circuiti elettrici civili con carichi resistivi e induttivi fino a 32 ampere
• Impianti terziari con necessità di protezione combinata magnetotermica e differenziale
• Applicazioni industriali leggere in quadri elettrici da parete o da incasso standard
• Installazioni domestiche per lavatrici, climatizzatori e altri carichi ad avvio induttivo
• Protezione di prese di corrente in ambienti ad uso comune o frequentati da più persone
• Integrazione in sistemi elettrici con richiesta di intervento su dispersioni di tipo A
• Utilizzo in contesti con tensione nominale 230 Vac e frequenza 50/60 Hz
• Impianti elettrici con necessità di riarmo manuale rapido in caso di interruzione
• Applicazioni dove è richiesto un potere di interruzione nominale di 4,5 kA
• Evitare l’installazione in ambienti umidi o polverosi senza quadro protettivo IP adeguato

Specifiche Tecniche:

• Marca: CHINT
• Serie: NXBL-40Y
• Codice Prodotto: 519865
• Numero di Poli: 1P+N
• Corrente Nominale In: 32 A
• Curva di Intervento: C
• Caratteristica Differenziale: Tipo A
• Corrente Differenziale d’Intervento: 30 mA
• Tensione Nominale Vn: 230 Vac
• Frequenza Nominale: 50/60 Hz
• Tensione di Isolamento Ui: 500 Vac
• Tensione di Impulso Uimp: 6 kV
• Potere di Interruzione Icn: 4,5 kA
• Potere di Interruzione Estremo Icu: 6 kA
• Potere di Interruzione Nominale di Servizio Ics: 4,5 kA
• Numero Moduli DIN: 2
• Grado di Protezione: IP20
• Norma di Riferimento: IEC/EN 61009-1
• Accessori Abbinabili: Contatti ausiliari XF9, contatti di allarme XF9J, bobine S9 e V9

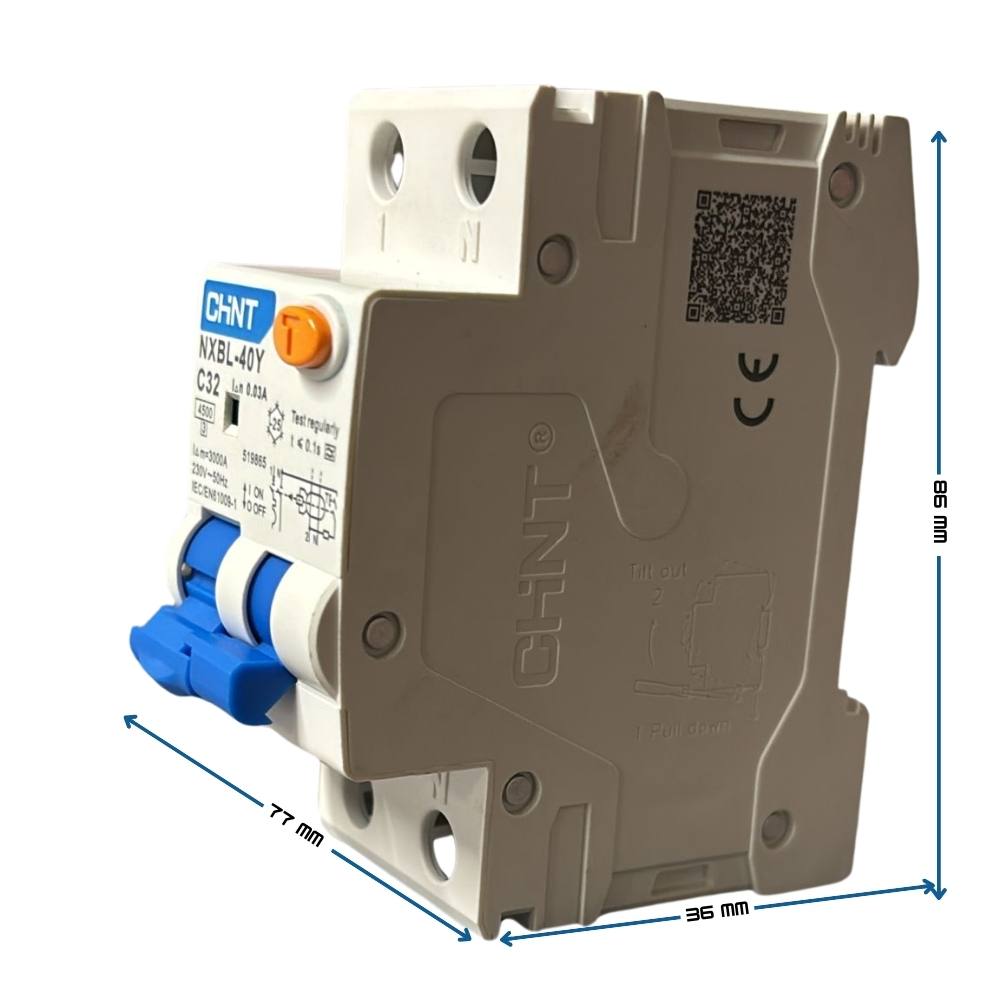

• Dimensioni: 86 x 36 x 77 mm
• Peso: 0,135 kg
• Materiale Scocca: Tecnopolimero autoestinguente
•
