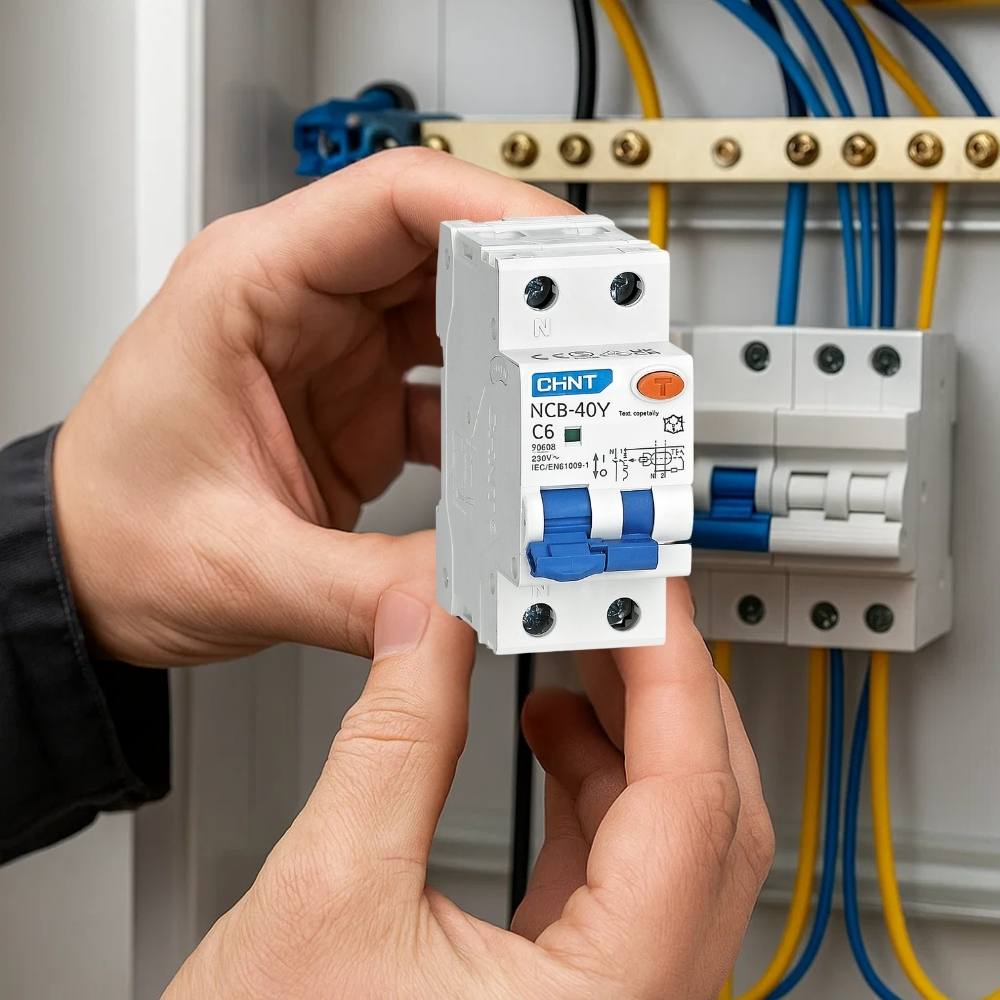

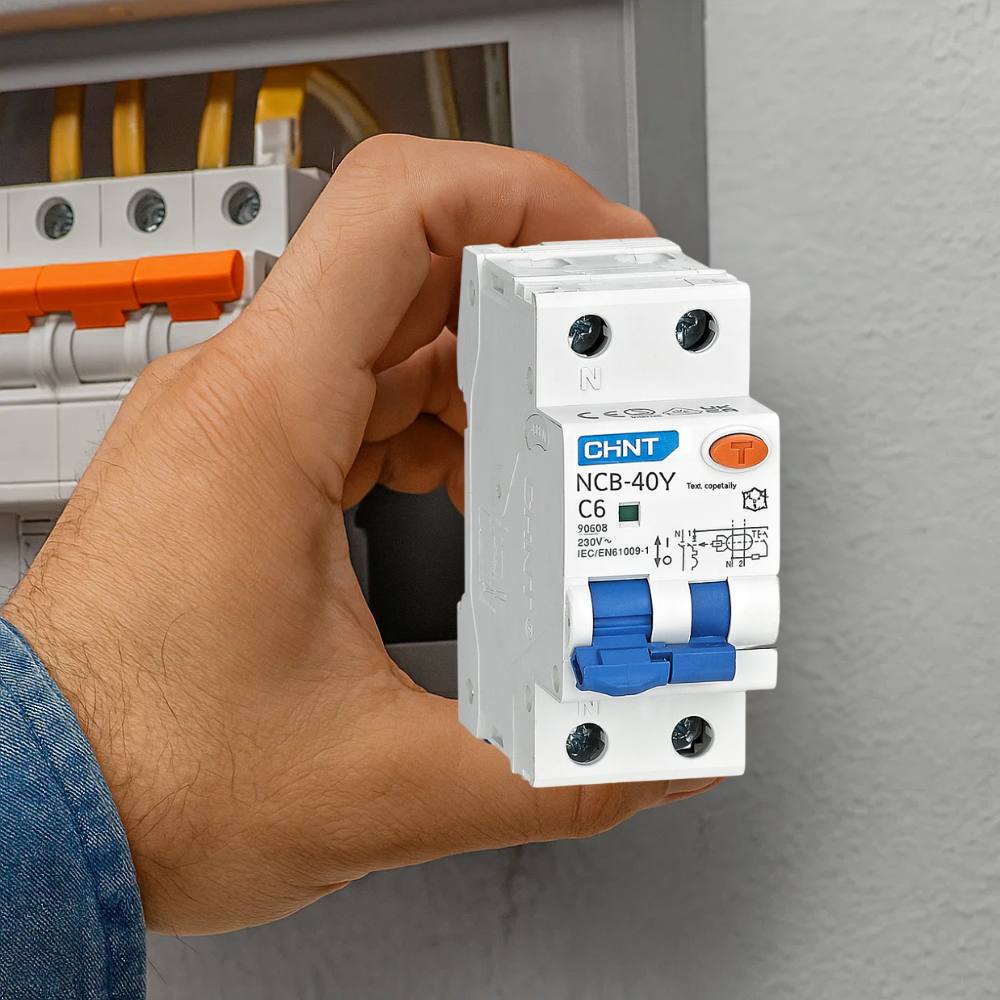

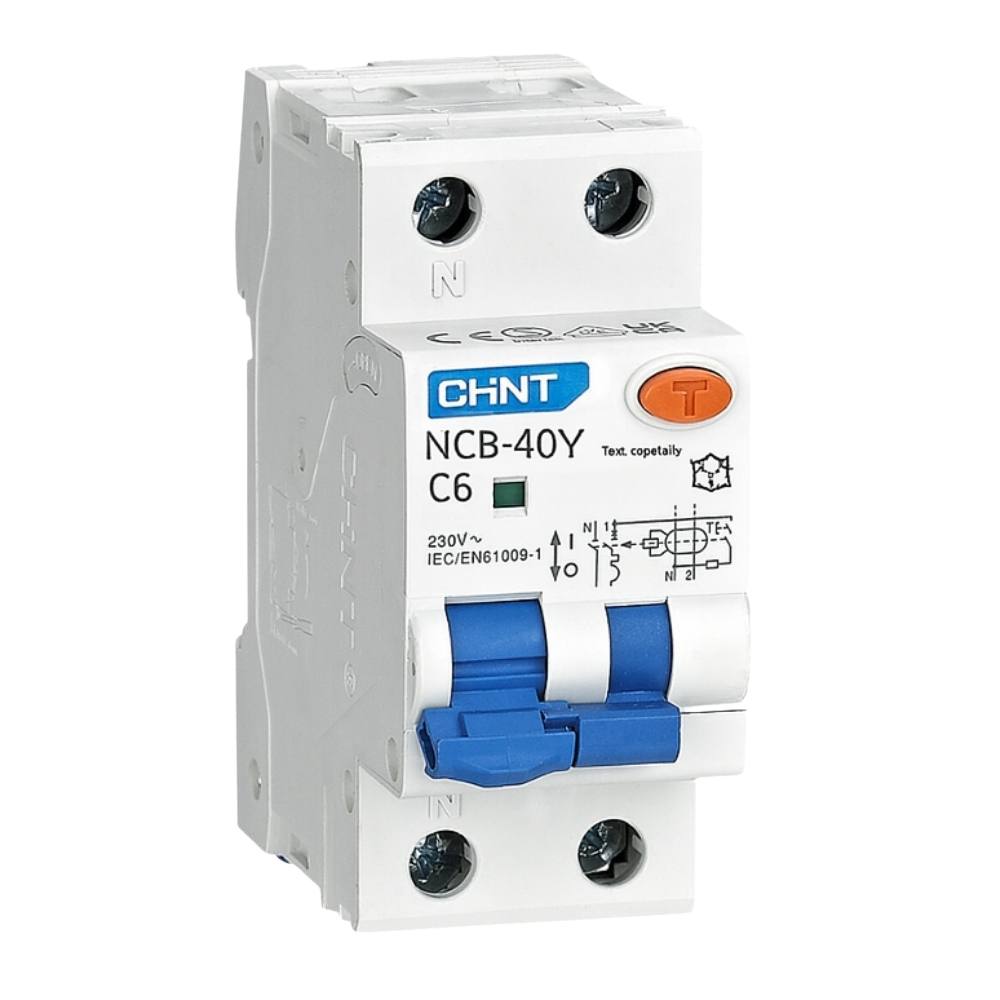

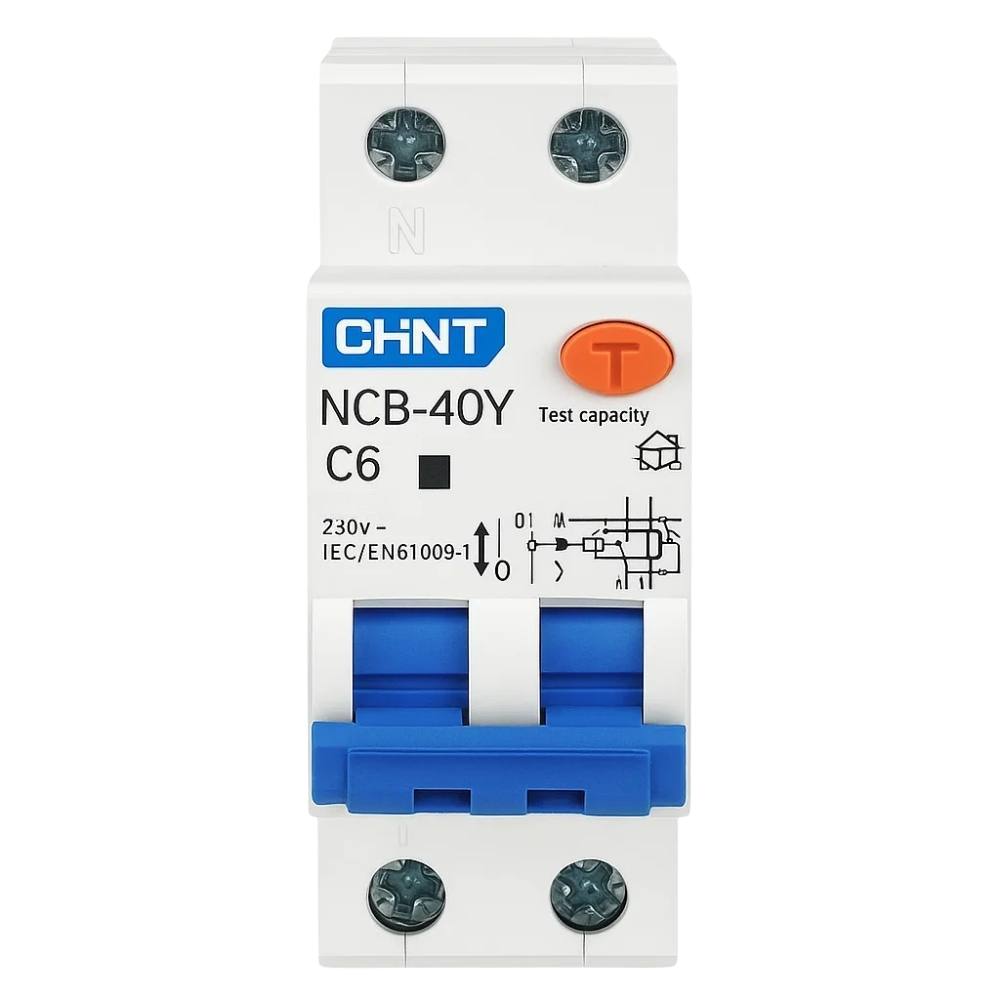

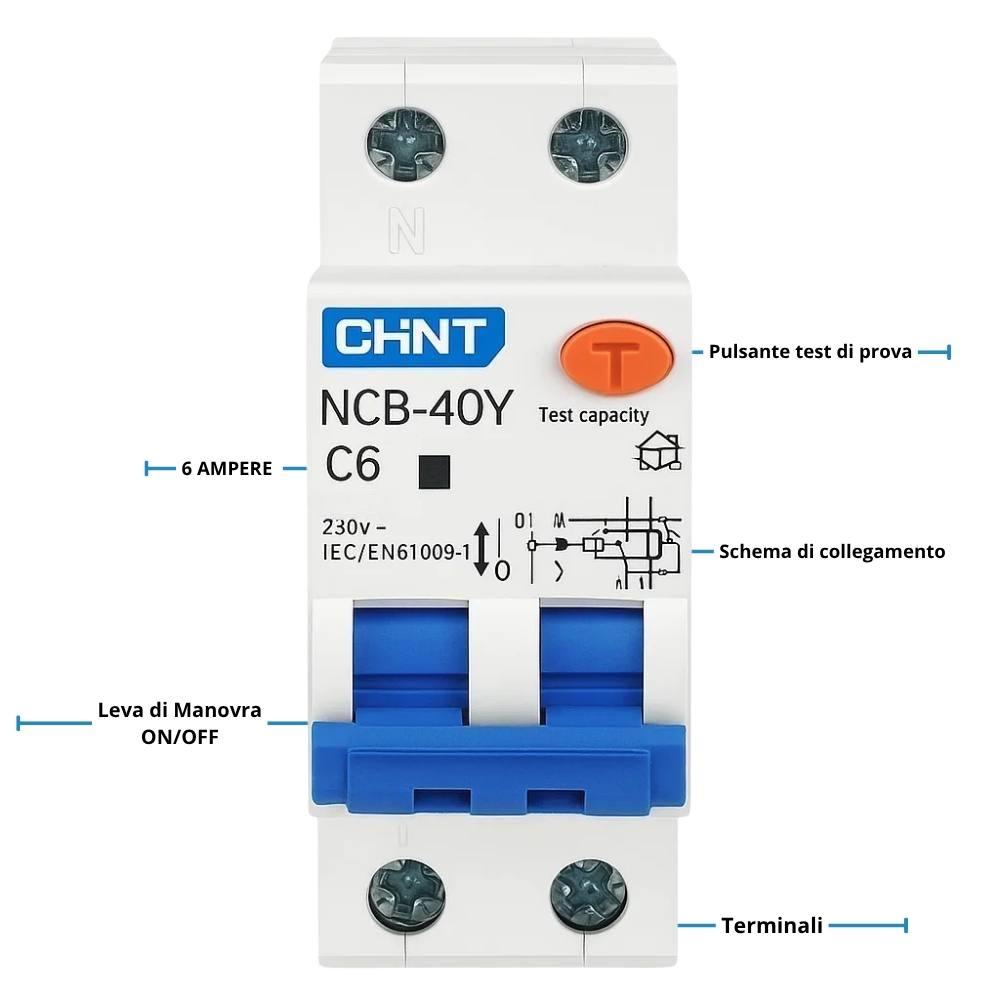

Interruttore Magnetotermico Differenziale 1P+N 6A Tipo A Curva C

Protetto contro sovraccarichi, cortocircuiti e dispersioni, adatto a uso civile e industriale

Caratteristiche

• Garantisce protezione efficace da sovraccarichi, cortocircuiti e dispersioni verso terra
• Assicura un'elevata sensibilità di intervento con soglia differenziale a 30 mA tipo A
• Compatibile con guida DIN standard da 35 mm, semplice da installare in quadri elettrici
• Con design compatto a 2 moduli da 18 mm, ideale per spazi ridotti in ambienti tecnici
• Offre curva C per una risposta rapida ma tollerante ai picchi di corrente in avviamento
• Resiste a tensioni d'impulso fino a 6 kV per una maggiore protezione in caso di fulmini
• Conforme alla norma IEC/EN 61009-1 per sicurezza e qualità secondo standard europei
• Supporta accessori dedicati come contatti ausiliari e bobine di sgancio e minima tensione
• Fornisce protezione simultanea su fase e neutro grazie alla configurazione 1P+N
• Mantiene prestazioni ottimali a frequenza di rete 50/60 Hz con tensione nominale 230 V

Utilizzo Interruttore

• Utilizzabile per proteggere impianti domestici da sovraccarichi e dispersioni accidentali
• Adatto per quadri elettrici in ambienti terziari come uffici, scuole e piccole attività
• Indicato per l’impiego in locali tecnici dove è richiesta protezione di linea e persone
• Perfetto per proteggere linee monofase con carichi induttivi come motori o pompe piccole
• Può essere installato in ambienti industriali leggeri con limitato assorbimento di corrente
• Ideale per la protezione di circuiti dedicati a luci di emergenza e illuminazione continua
• Utilizzabile in impianti elettrici con prese e carichi sensibili a guasti differenziali
• Consigliato in quadri da cantiere portatili dove è necessaria protezione rapida e sicura
• Può essere impiegato in sistemi di automazione con carichi intermittenti e linee isolate
• Da evitare l’uso in impianti soggetti a correnti differenziali di tipo continuo puro DC

Specifiche Tecniche:

• Marca: CHINT
• Codice prodotto: 519867
• Serie: NXBL-40Y
• Numero poli: 1P+N
• Corrente nominale In: 6 A
• Corrente differenziale: 30 mA
• Curva di intervento: C
• Tipo differenziale: A
• Potere di interruzione Icn: 4,5 kA
• Potere di interruzione estremo Icu: 6 kA
• Potere di servizio Ics: 4,5 kA
• Tensione nominale Vn: 230 Vac
• Frequenza nominale: 50/60 Hz
• Tensione di isolamento Ui: 500 Vac
• Tensione impulsiva Uimp: 6 kV
• Norma di riferimento: IEC/EN 61009-1
• Grado di protezione: IP20
• Moduli DIN: 2
• Accessori compatibili: Contatti XF9, XF9J, bobine S9 e V9

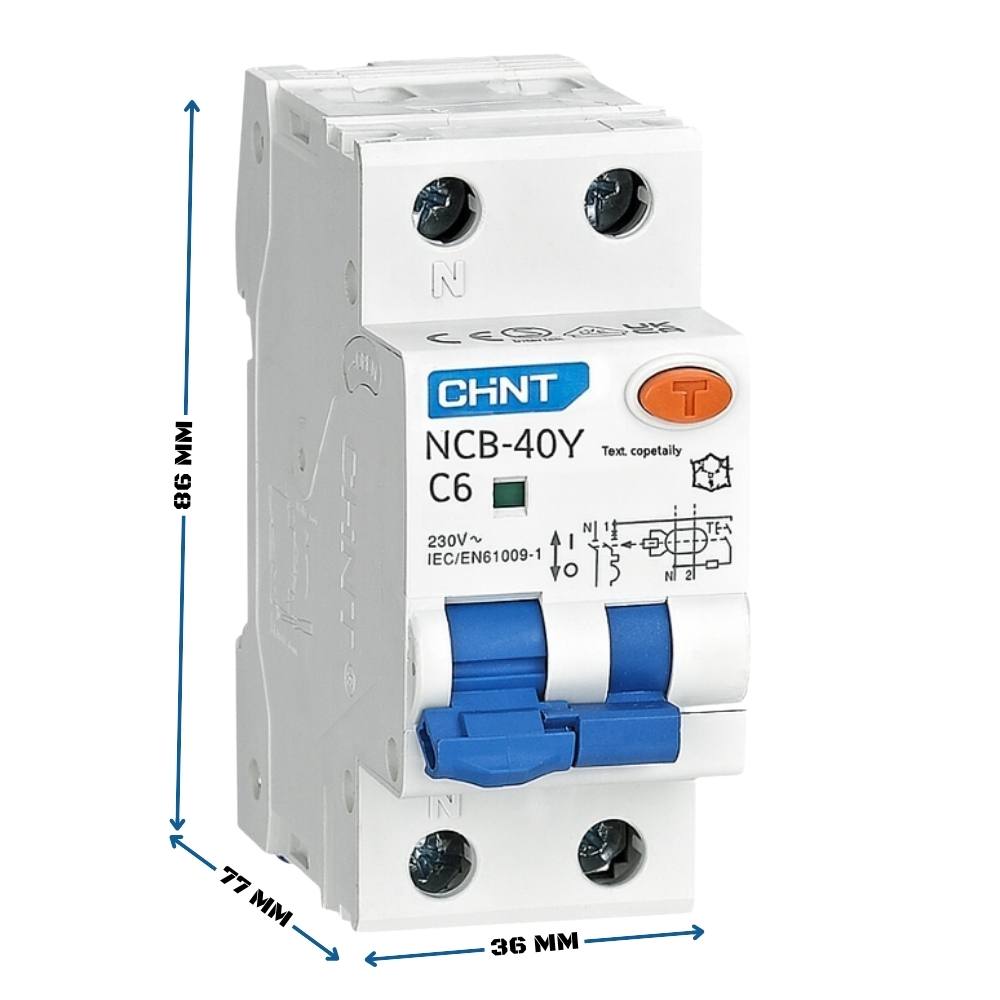

• Dimensioni: 86 x 36 x 77 mm
• Peso: 0,135 kg
• Montaggio: Guida DIN 35 mm
