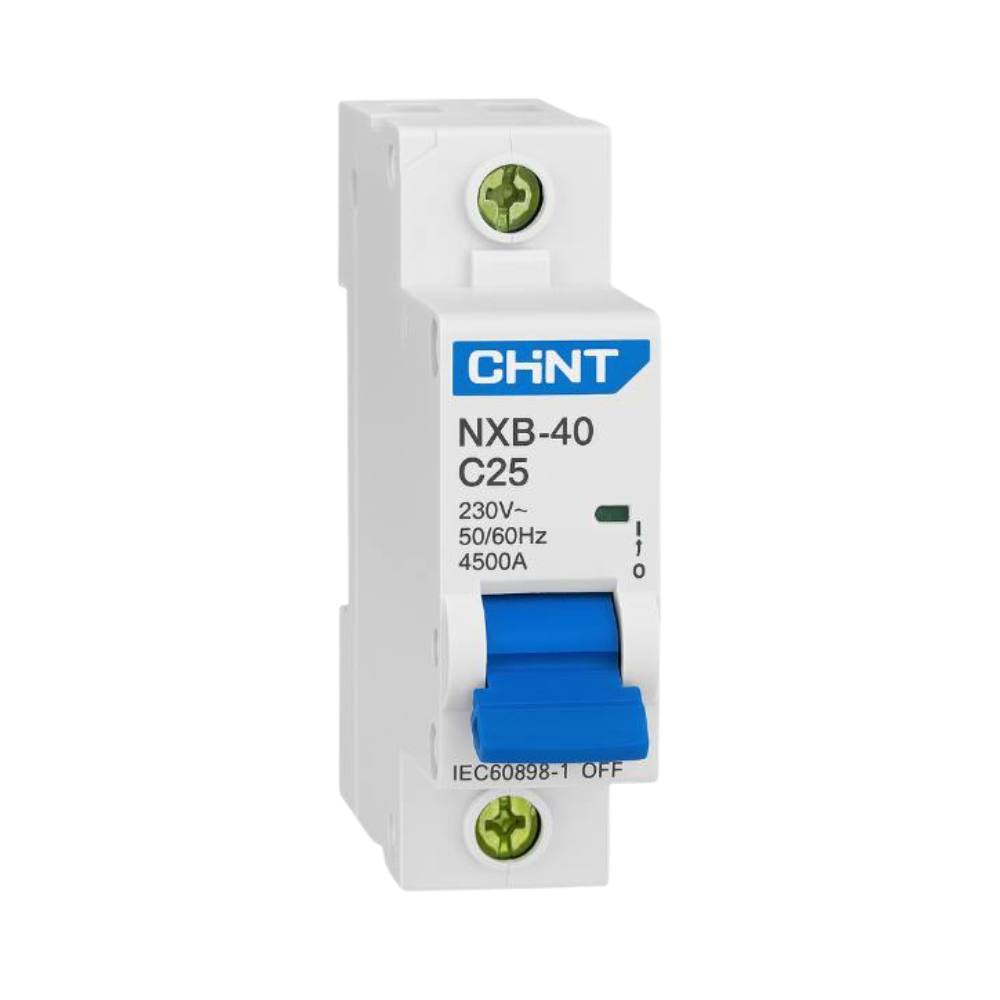

Interruttore Magnetotermico 1 Modulo CHINT Curva C

Assicura protezione affidabile in impianti civili 230V con potenza di interruzione da 4,5kA

Caratteristiche

• Garantisce una protezione efficace da sovraccarichi e cortocircuiti fino a 4,5 kA con curva d’intervento C
• Compatibile con impianti elettrici domestici e quadri standard con alimentazione monofase a 230V

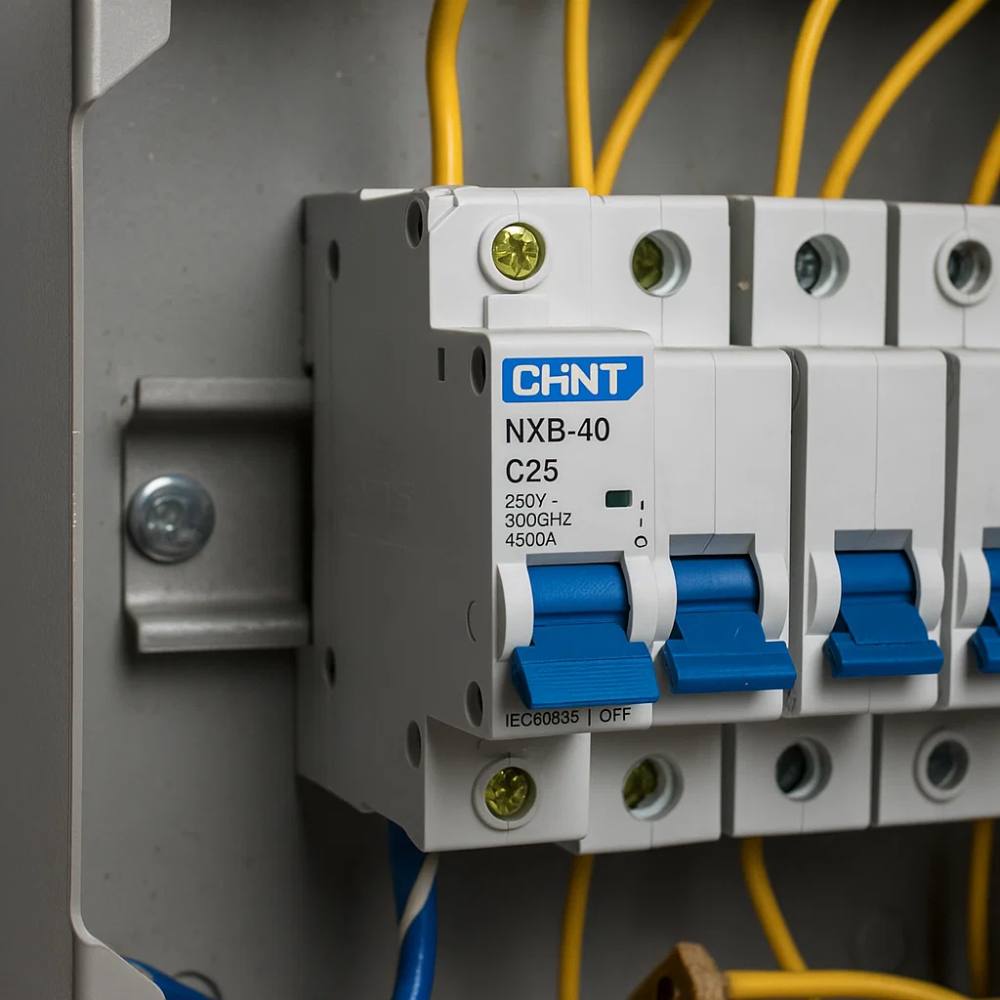

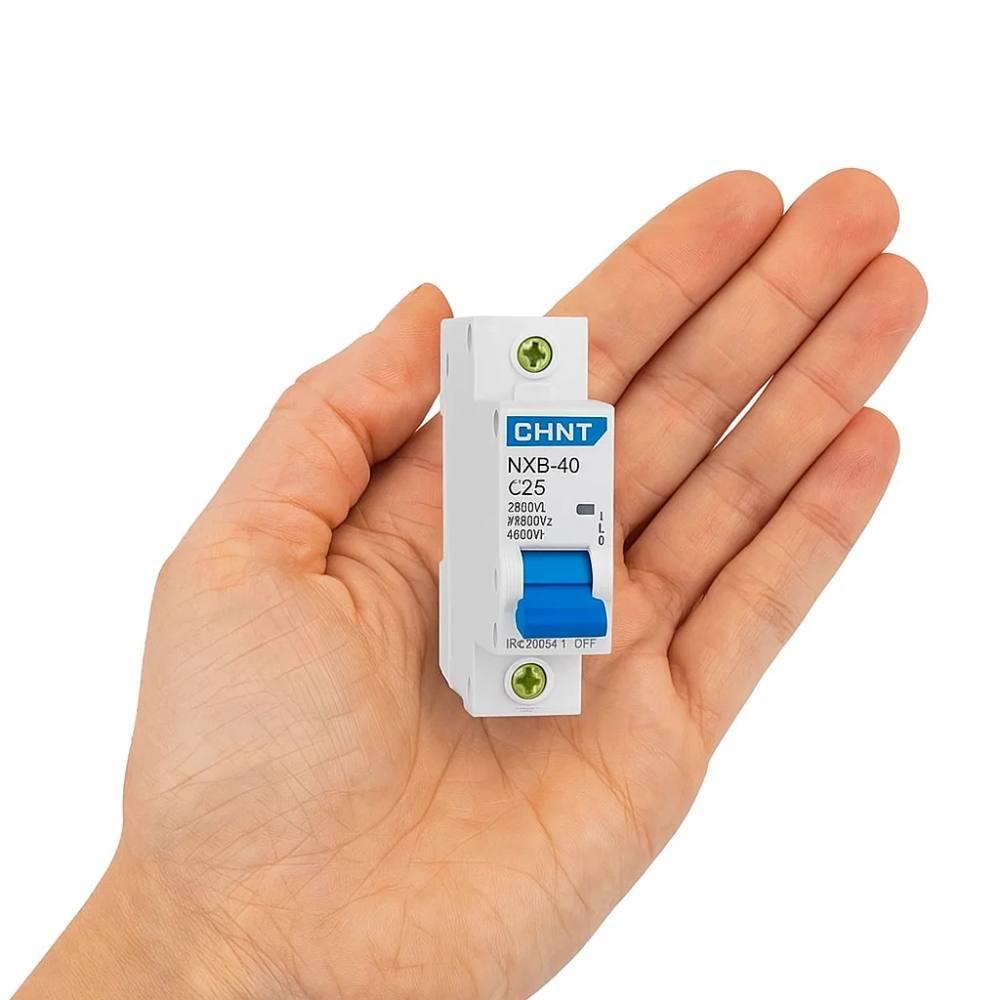

• Installabile su guida DIN da 35 mm con dimensioni compatte: 77 x 18 x 76,5 mm e peso contenuto di 0,12 kg
• Meccanismo di apertura rapida con leva manuale per interventi sicuri e controllo immediato del circuito
• Realizzato in materiale termoplastico autoestinguente per garantire isolamento e sicurezza antincendio
• Alta resistenza meccanica e affidabilità nel tempo anche in ambienti con variazioni di temperatura
• Verifica visiva immediata dello stato tramite indicatore integrato nella leva di comando frontale
• Compatibile con accessori opzionali come contatti ausiliari e bobine di sgancio serie AX-X1 e SHT-X1
• Non accessoriabile con moduli differenziali, garantendo però compattezza in installazioni residenziali
• Dissipazione contenuta di 3,5 W, ideale per installazioni dove è richiesta continuità e risparmio energetico

Utilizzo Interruttore

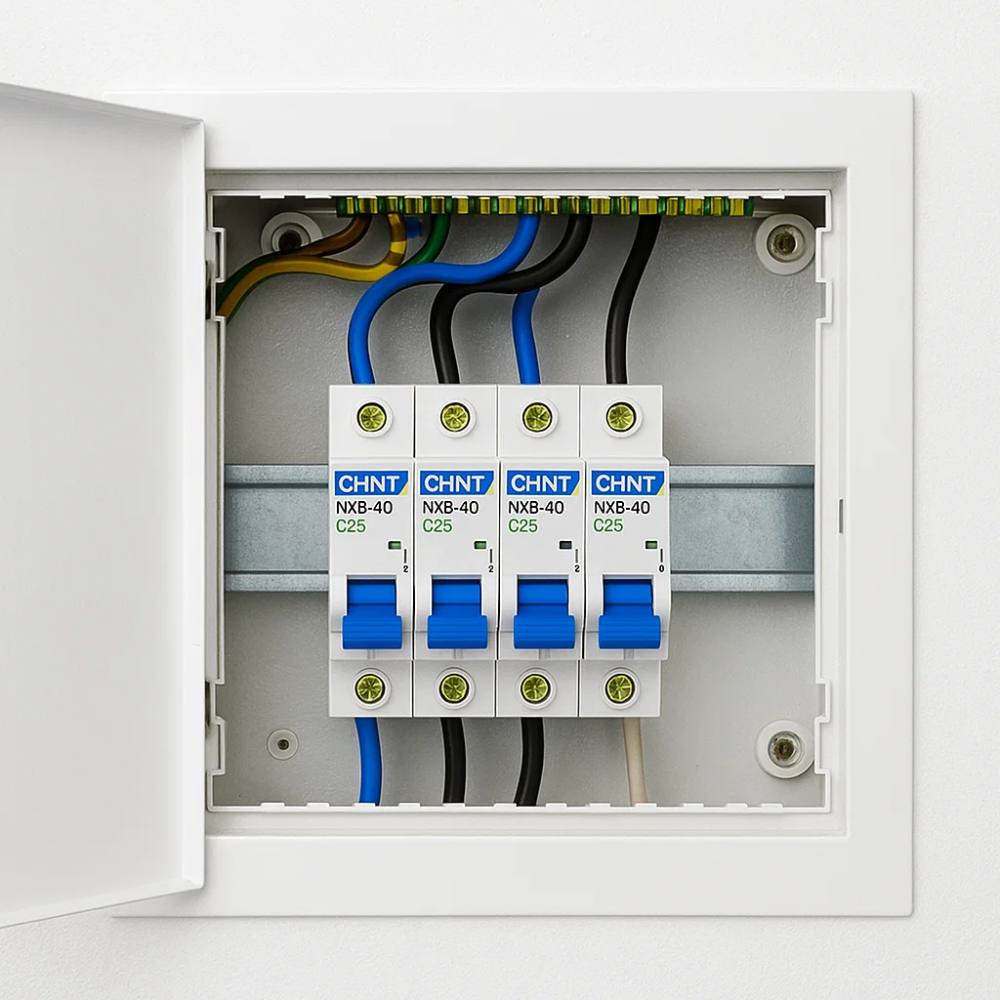

• Installazione in quadri elettrici civili per protezione delle linee luce e prese monofase a 230V
• Protezione di circuiti terminali in impianti residenziali conformi alle normative CEI vigenti
• Impiego in quadri da incasso o da parete per distribuzione elettrica a bassa potenza in ambienti domestici
• Utilizzabile per la separazione e il controllo manuale di singole linee elettriche in piccoli impianti
• Adatto per impianti elettrici condominiali dove è richiesto minimo ingombro e massima compatibilità DIN
• Ideale per protezione di climatizzatori, scaldabagni e piccoli elettrodomestici ad assorbimento costante
• Installabile in ambienti chiusi e protetti da polveri e schizzi grazie al grado di protezione IP20
• Utilizzabile nei quadri secondari di impianti fotovoltaici per sezionamento monofase lato AC
• Integrazione in impianti di automazione leggera per il controllo e la protezione di alimentazioni ausiliarie
• Da non utilizzare in ambienti industriali pesanti o con carichi trifase ad alto assorbimento non compatibili

Specifiche Tecniche:

• Marca: CHINT
• Codice prodotto: 817019
• Modello: NXB-40
• Tensione nominale: 230V AC
• Frequenza nominale: 50/60 Hz
• Corrente nominale: 25A
• Curva di intervento: C
• Potere di interruzione nominale (Icn): 4,5 kA
• Potere di interruzione estremo (Icu): 4500 A
• Potere di interruzione di servizio (Ics): 4500 A
• Numero poli: 1P+N
• Numero moduli DIN: 1
• Grado di protezione: IP20
• Dissipazione di potenza: 3,5 W
• Materiale: Termoplastico autoestinguente
• Colore: Bianco
• Accessori compatibili: Serie AX-X1, AL-X1, SHT-X1, UVT-X1
• Accessori non compatibili: Moduli differenziali
• Dimensioni: 77 x 18 x 76,5 mm
• Peso: 0,12 kg
• Sporgenza frontale: 16,5 mm
