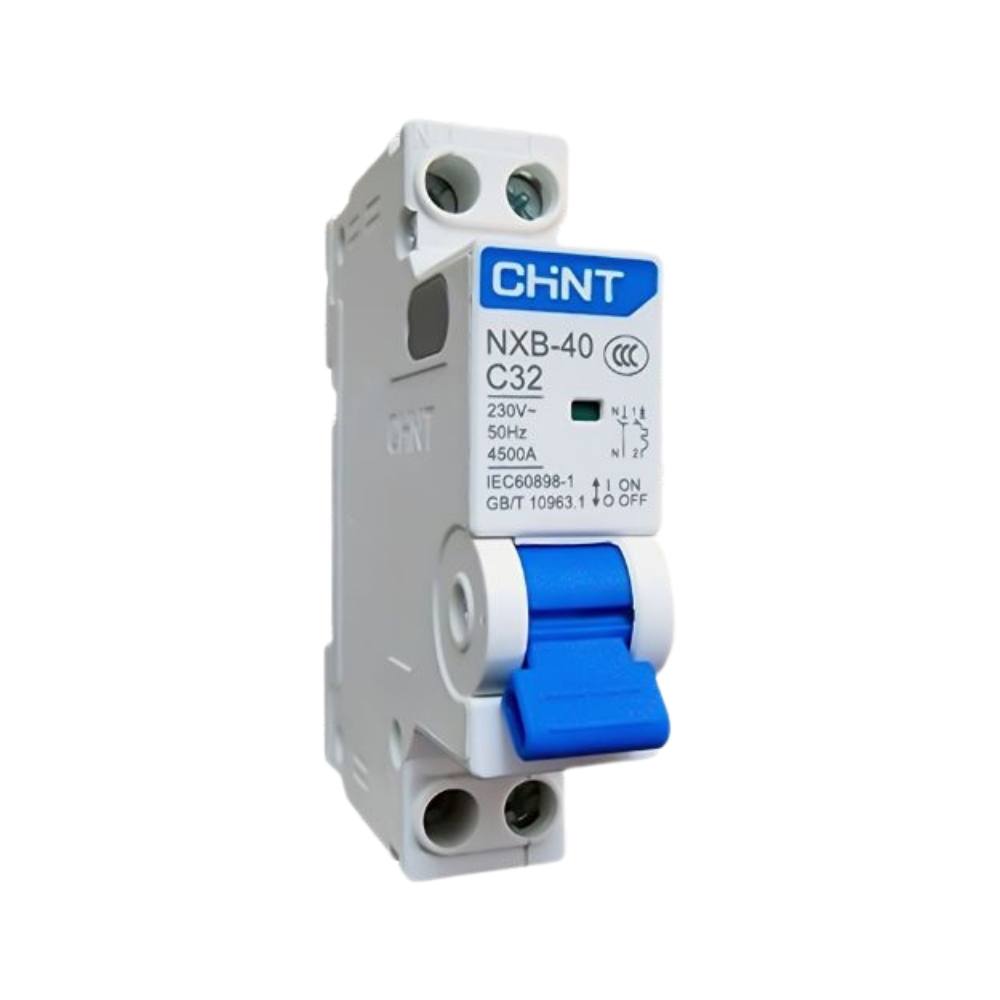

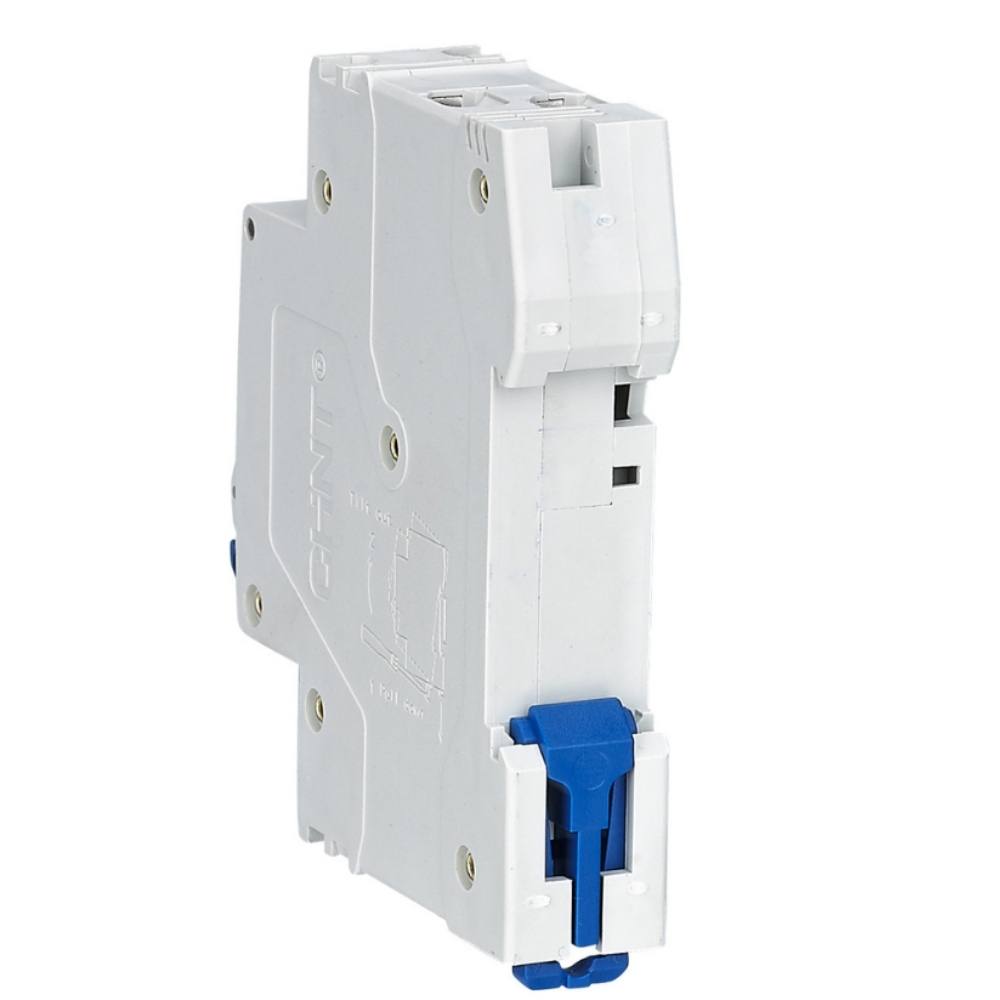

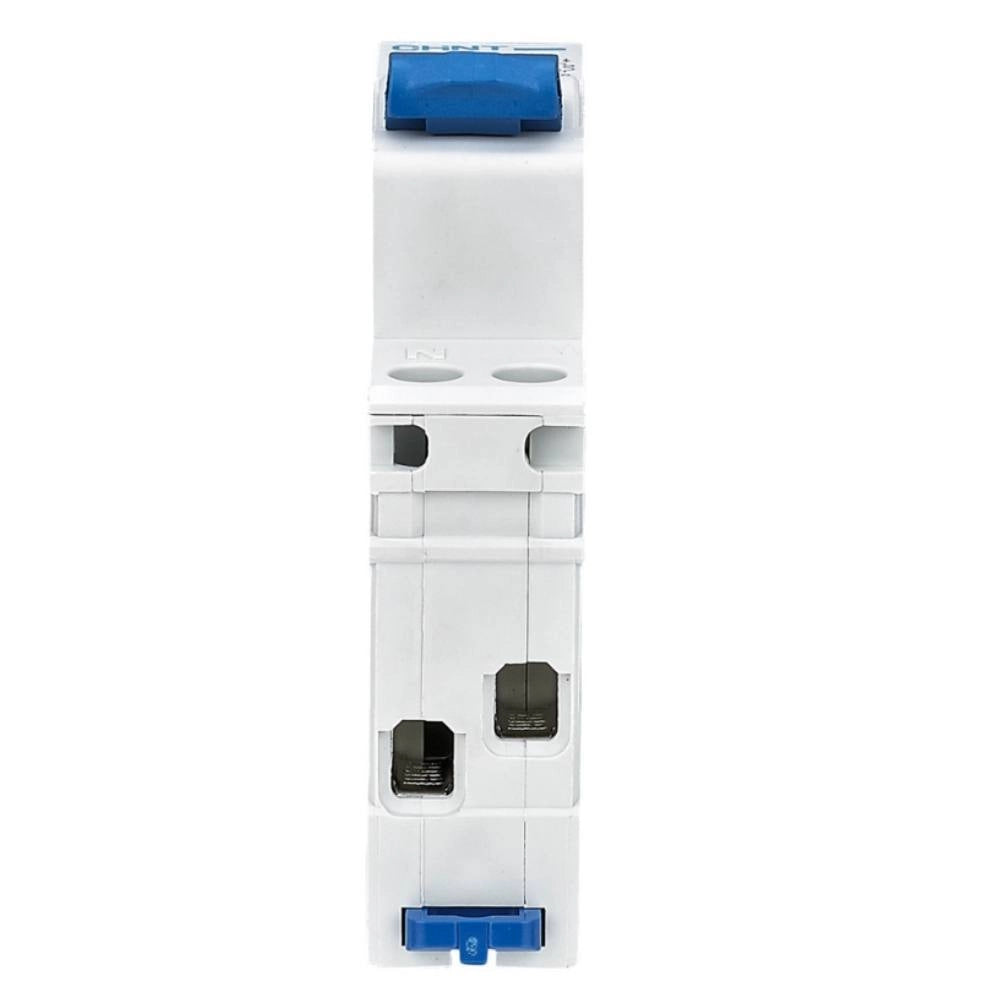

Interruttore Magnetotermico Chint NXB-40 32A Curva C

Protezione per sovraccarico e cortocircuito, installazione su guida DIN, uso civile e terziario

Caratteristiche

• Garantisce una protezione affidabile contro sovraccarichi e cortocircuiti fino a 4,5 kA
• Progettato per impianti civili e terziari con tensione nominale di esercizio pari a 230 Vac
• Con design compatto a 1 modulo DIN, consente l’ottimizzazione dello spazio nei quadri

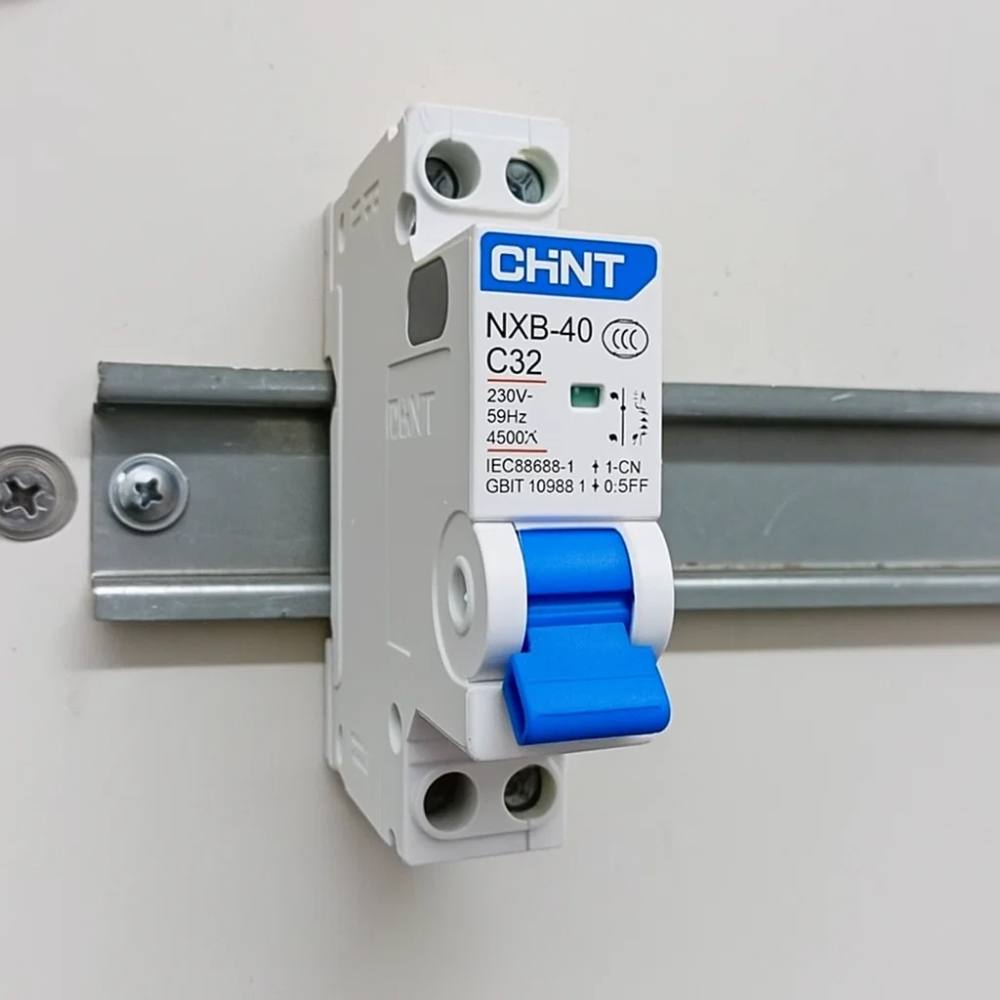

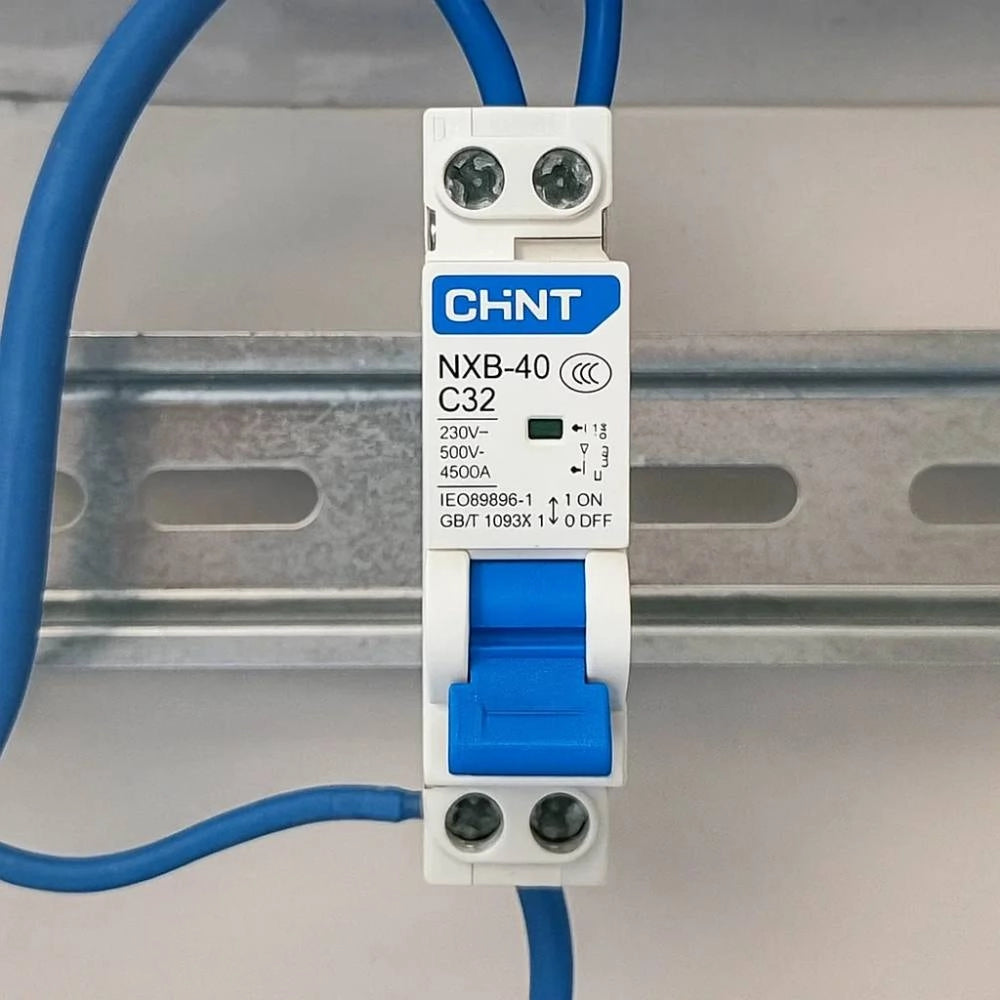

• Montaggio rapido su guida DIN standard da 35 mm tramite aggancio a scatto posteriore
• Dotato di curva C per la protezione efficace di circuiti con carichi induttivi e resistivi
• Resiste a impulsi di tensione fino a 4 kV, assicurando protezione in ambienti instabili
• Bassa potenza dissipata (3,5 W) per un funzionamento sicuro e un consumo contenuto
• Struttura in termoplastico autoestinguente conforme agli standard IEC/EN 60898-1
• Testato per garantire un funzionamento stabile a frequenze di 50/60 Hz in tutte le condizioni
• Ideale per proteggere linee elettriche in ambienti residenziali e piccoli contesti industriali

Utilizzo Interruttore

• Perfetto per proteggere impianti domestici da sovraccarichi e cortocircuiti di bassa intensità
• Adatto all’installazione nei quadri elettrici residenziali con spazio ridotto per dispositivi modulari
• Utilizzabile in piccoli uffici o locali commerciali dove serve una protezione compatta e sicura
• Idoneo per impianti elettrici a 230V con carichi induttivi come ventilatori o elettropompe leggere
• Ideale per proteggere linee secondarie di prese e luci nei circuiti elettrici di appartamenti
• Applicabile in sistemi di distribuzione con frequenza 50/60 Hz secondo normativa IEC/EN 60898-1
• Installabile in quadri di automazione civile dove è richiesta una protezione da 32A curva C
• Utilizzabile per proteggere impianti elettrici di garage, cantine o depositi di piccole dimensioni
• Indicato per impianti da interno in ambienti non soggetti a polvere o umidità eccessiva (IP20)
• Sconsigliato per ambienti industriali pesanti o impianti con alti picchi di corrente di avviamento

Specifiche Tecniche:

• Marca: CHINT
• Codice Prodotto: 817020
• Serie: NXB-40
• Numero Poli: 1P+N
• Corrente Nominale In: 32 A
• Curva di Intervento: C
• Tensione Nominale Vn: 230 Vac
• Frequenza Nominale f: 50/60 Hz
• Potere di Interruzione Nominale Icn: 4,5 kA
• Potere di Interruzione Estremo Icu: 4500 A
• Potere di Interruzione di Servizio Ics: 4500 A
• Tensione di Impulso Uimp: 4 kV
• Potenza Dissipata: 3,5 W
• Norma di Riferimento: IEC/EN 60898-1
• Grado di Protezione: IP20
• Numero Moduli DIN: 1
• Accessori Abbinabili: Contatto ausiliario AX-X1, allarme AL-X1, bobine SHT-X1 e UVT-X1
• Compatibilità Moduli Differenziali: Non accessoriabile con moduli differenziali

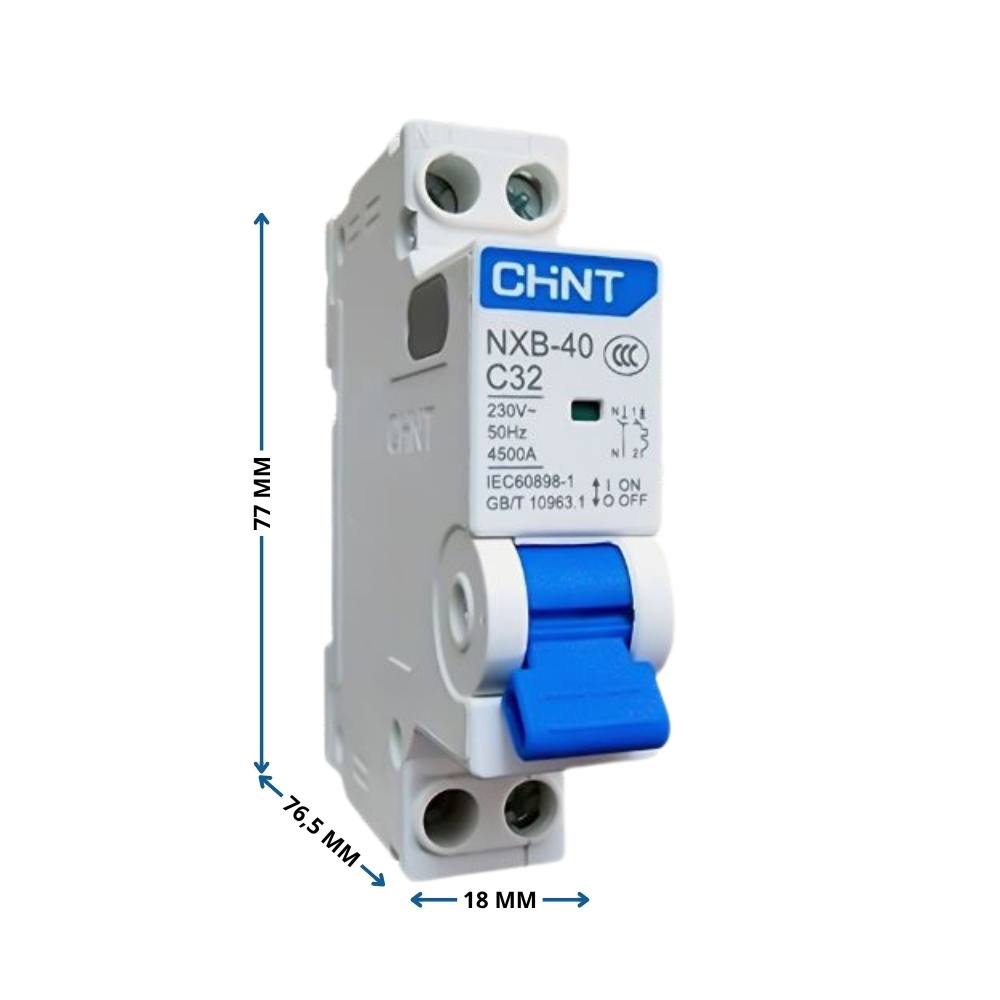

• Dimensioni: 77 x 18 x 76,5 mm
• Peso: 0,12 kg
• Materiale: Termoplastico autoestinguente
