Blocco Differenziale Accoppiabile per Impianti Din Civili e Industriali

Conforme IEC 61009-1, protegge da dispersioni a terra in impianti da 40 A su 4 poli.

Caratteristiche

• Garantisce la protezione da correnti di guasto a terra con soglia di intervento a 300 mA.
• Compatibile con tutti i moduli magnetotermici NB1-63 e NB1-63H della stessa configurazione.
• Ottimizza la sicurezza in ambienti elettrici civili, industriali e nel terziario leggero.
• Montaggio rapido su guida DIN standard con ingombro limitato a soli tre moduli.
• Dotato di morsetti isolati per una connessione veloce, sicura e senza rischio di inversioni.
• Conforme alla norma IEC/EN 61009-1 per un utilizzo in impianti a norma CEI.
• Resiste a tensioni di impulso fino a 6 kV, utile in ambienti soggetti a disturbi elettrici.
• Struttura in materiale plastico autoestinguente, resistente al calore e agli urti accidentali.
• Design compatto ideale per ottimizzare lo spazio disponibile all’interno del quadro.
• Adatto per quadri con tensione nominale fino a 400 Vac e corrente nominale fino a 40 ampere.

Utilizzo

• Installabile in quadri elettrici civili per la protezione generale da dispersioni di terra.
• Ideale in impianti industriali dove si richiede una soglia di intervento a 300 mA.
• Perfetto per ambienti terziari come negozi, uffici, scuole e locali aperti al pubblico.
• Adatto per impianti centralizzati con suddivisione delle linee tramite interruttori NB1.
• Indicato per la protezione da guasti a terra in impianti IT, TN-S e TT secondo CEI.
• Utilizzabile come protezione generale in impianti di potenza con elevato assorbimento.
• Impiegabile in quadri di distribuzione secondaria dove è richiesta selettività differenziale.
• Consigliato in ambienti dove non siano presenti carichi elettronici con componenti DC.
• Non adatto in ambienti esterni se non inserito in quadri stagni con grado IP65 o superiore.
• Installazione da effettuare solo da personale qualificato secondo le normative vigenti.

Specifiche Tecniche:

• Marca: Chint
• Serie: NB1L-40
• Numero di poli: 4P
• Corrente nominale In: 40 A
• Corrente differenziale nominale: 300 mA
• Tensione nominale Vn: 400 Vac
• Frequenza nominale: 50/60 Hz
• Tensione di isolamento Ui: 500 Vac
• Tensione d’impulso Uimp: 6 kV
• Potenza dissipata: 20 W
• Norma di riferimento: IEC/EN 61009-1
• Numero moduli DIN: 3
• Grado di protezione: IP20

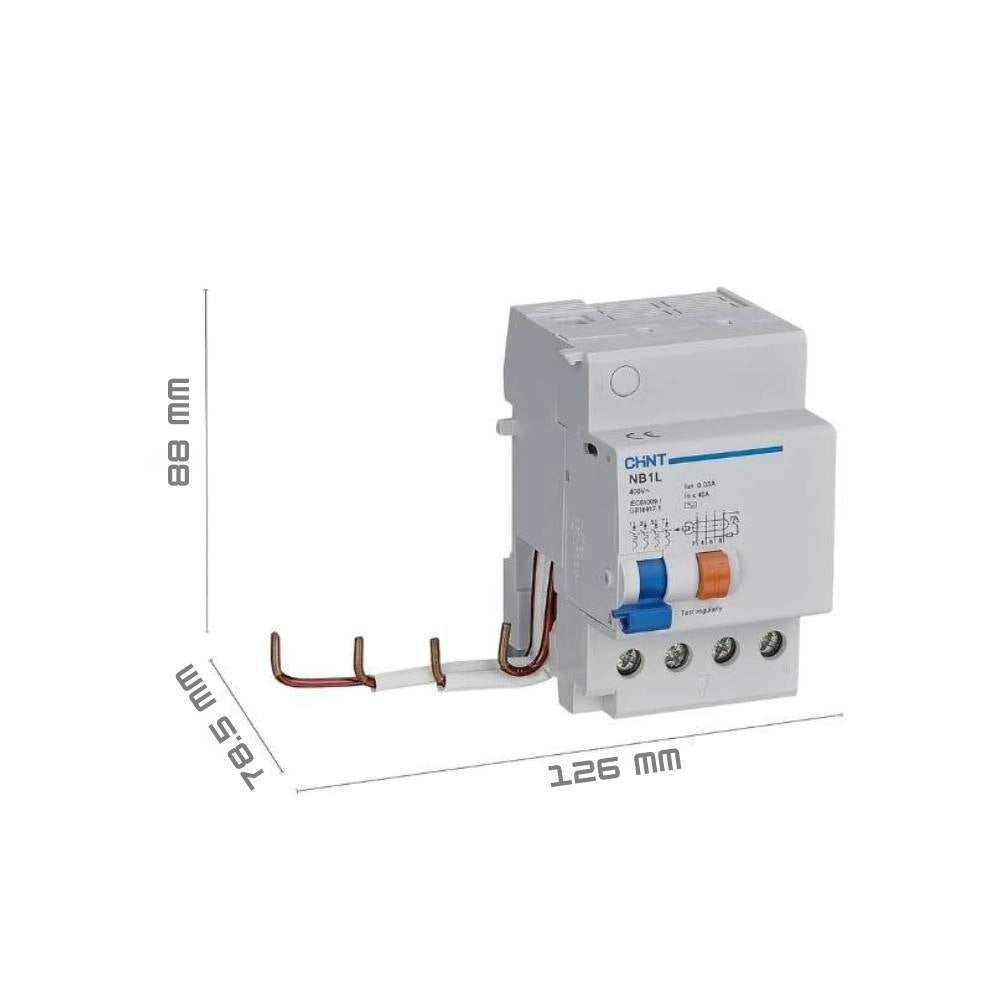

• Dimensioni: 88 x 126 x 78,5 mm
• Materiale: Plastica autoestinguente
• Montaggio: Su guida DIN
• Compatibilità: Interruttori magnetotermici NB1-63 e NB1-63H fino a 40 A
• Tipo di Differenziale :
  • Tipo A :
    • Codice 198386
    • Intervento su correnti alternate e pulsanti DC
  • Tipo AC:
    • Codice 198387
    • Intervento solo su correnti alternate sinusoidali
