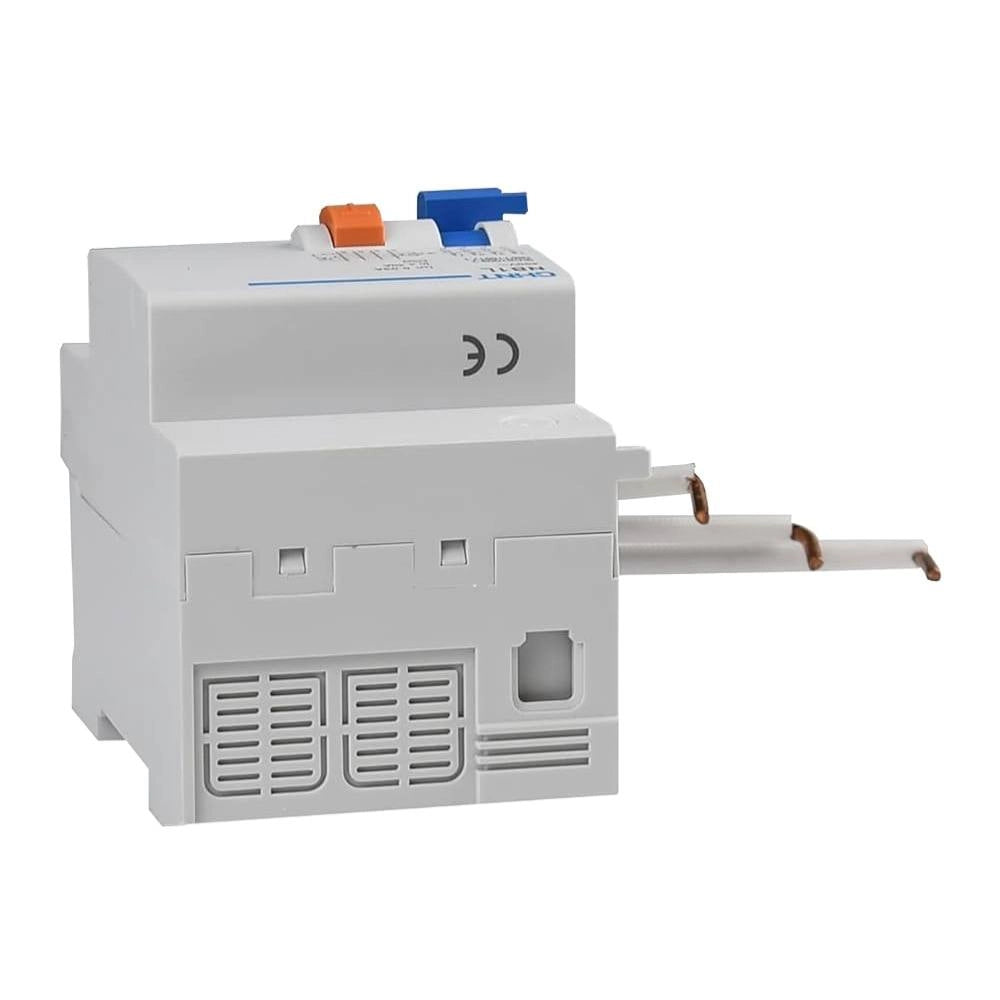

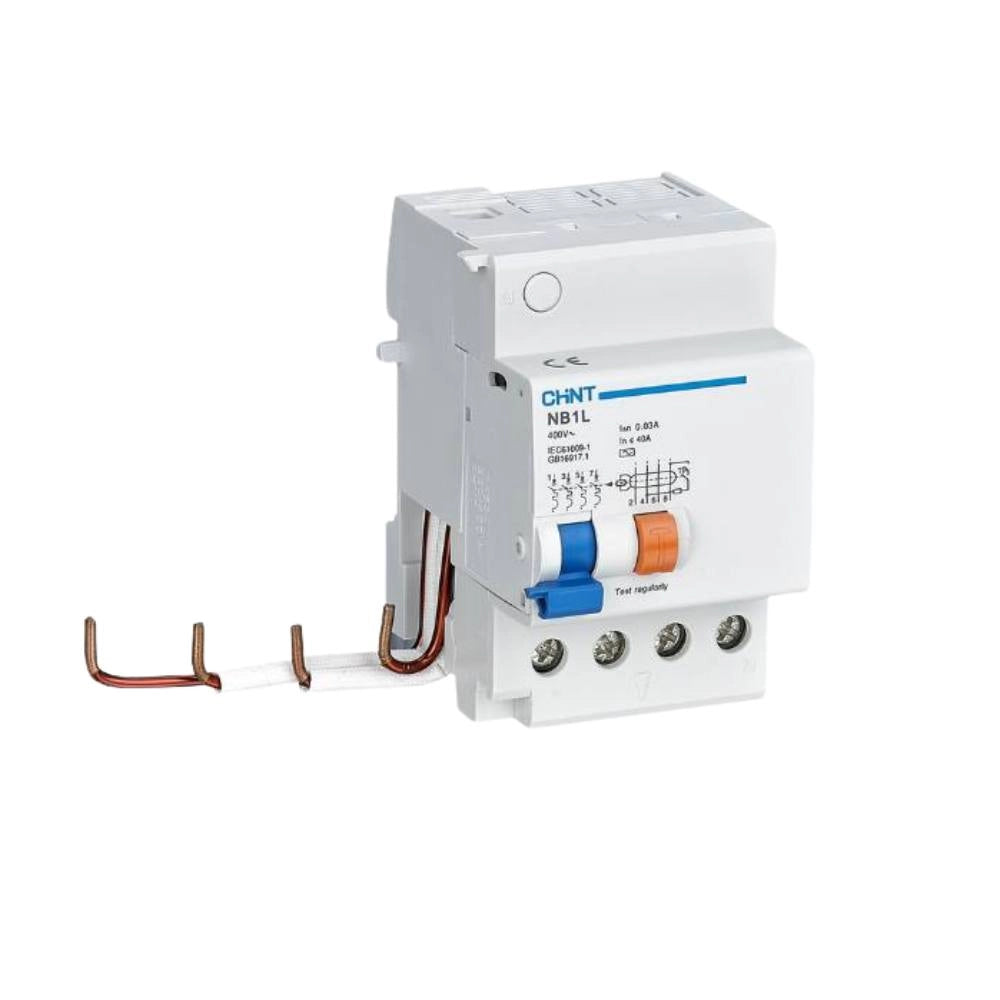

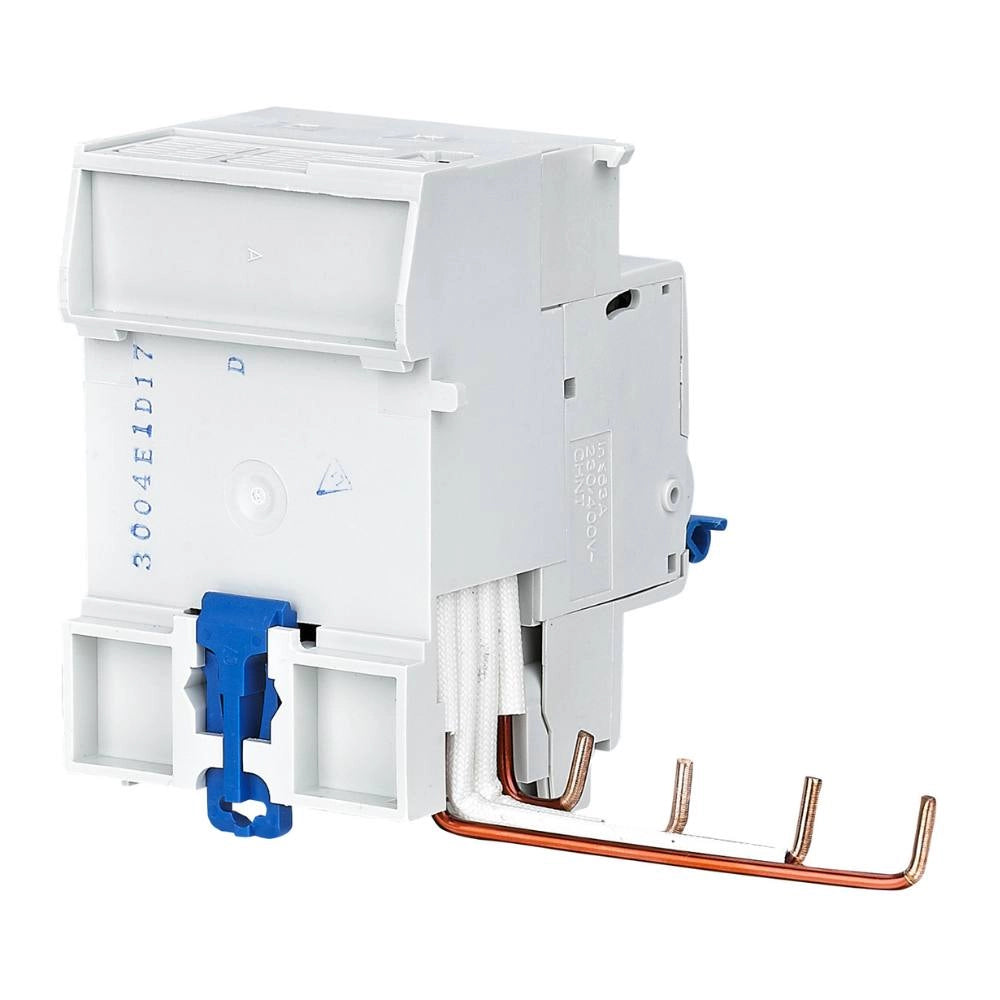

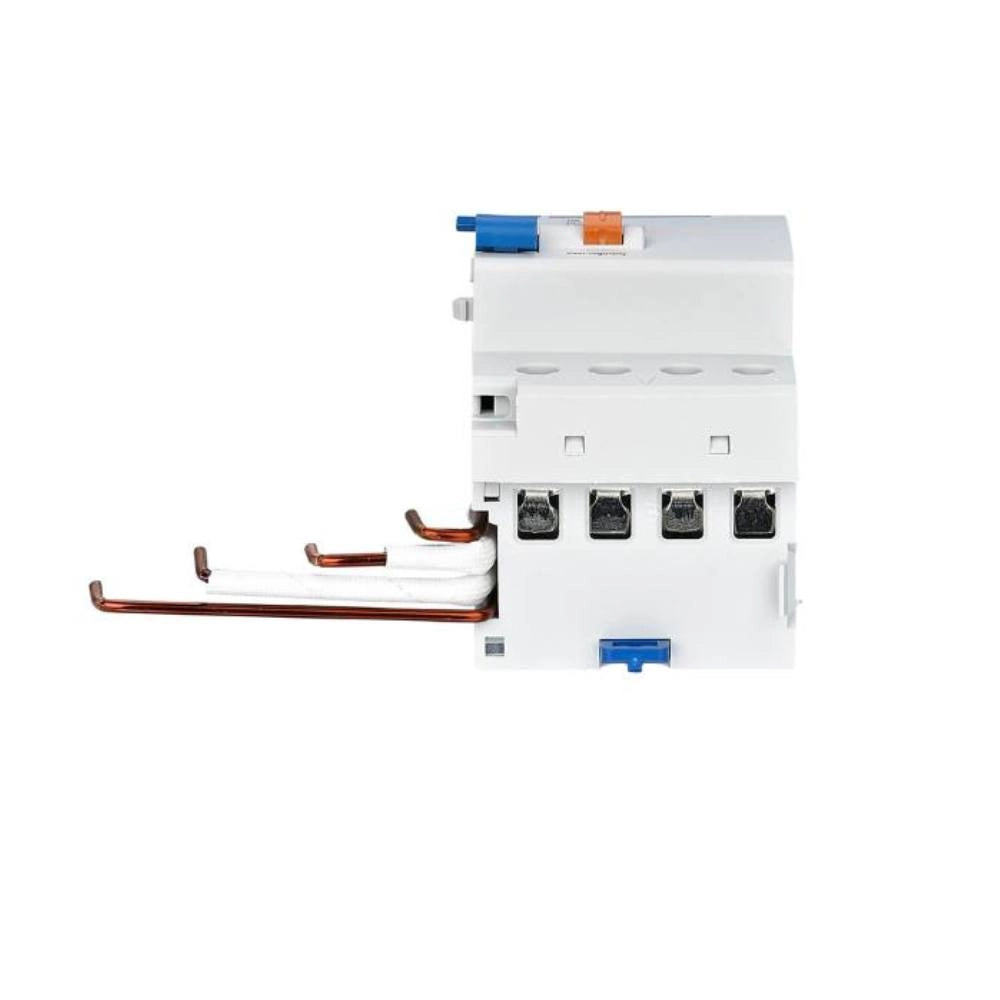

Protezione Differenziale Compatta per Quadri Elettrici Din Rail

Facile da installare e abbinare agli interruttori NB1-63 per una protezione efficace.

Caratteristiche

• Garantisce la rilevazione tempestiva di correnti di dispersione verso terra fino a 30 mA.
• Compatibile con tutti gli interruttori magnetotermici NB1-63 e NB1-63H fino a 40 ampere.
• Assicura una protezione affidabile per impianti elettrici civili e industriali.

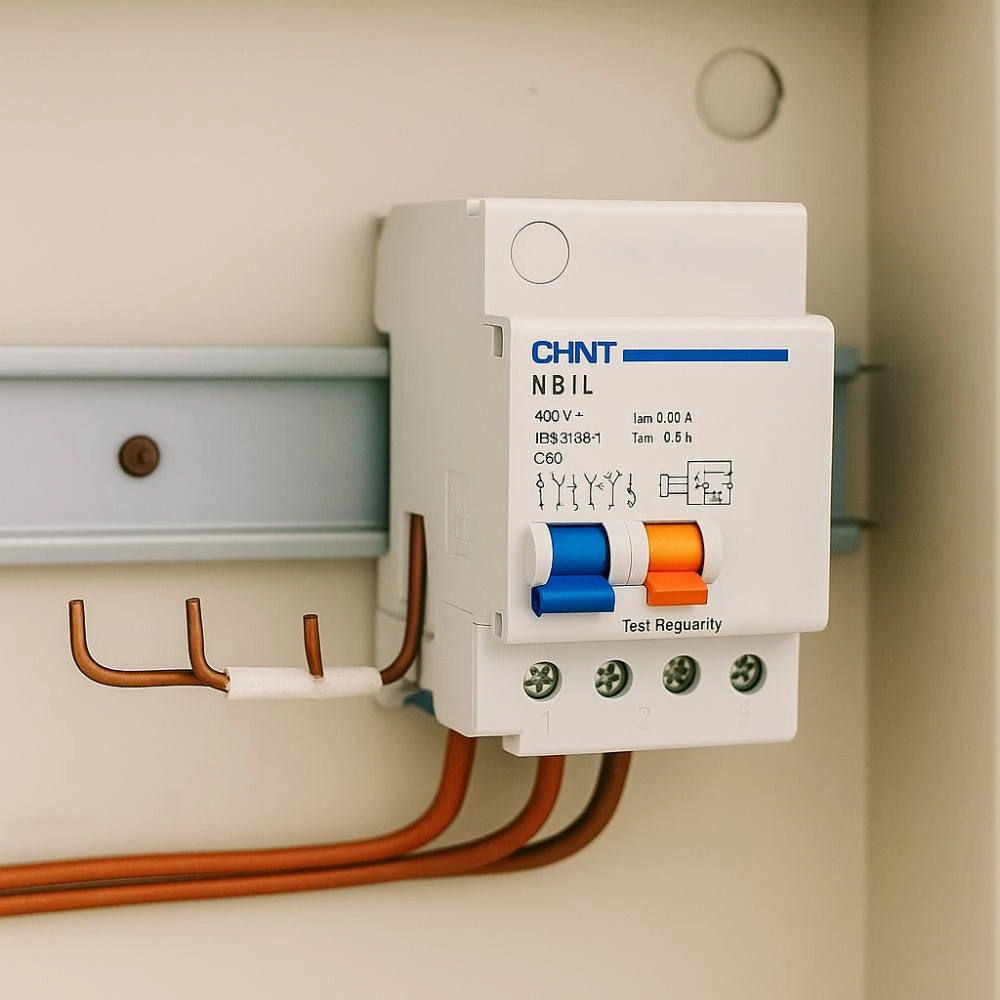

• Progettato per l’installazione su guida DIN standard, con ingombro di soli tre moduli.
• Equipaggiato con morsetti ben isolati per un collegamento rapido e sicuro senza errori.
• Conforme alla normativa IEC/EN 61009-1 per garantire prestazioni e sicurezza certificate.
• Tensione nominale di funzionamento pari a 400 Vac con isolamento fino a 500 Vac.
• Supporta impulsi di sovratensione fino a 6 kV per la protezione in ambienti elettrici critici.
• Struttura compatta in materiale plastico autoestinguente resistente al calore e agli urti.
• Facilita la manutenzione dei quadri grazie all'accoppiamento rapido e senza utensili.

Utilizzo

• Installazione in quadri elettrici civili per proteggere persone e impianti da dispersioni a terra.
• Applicabile in ambienti industriali dove è necessaria una protezione differenziale affidabile.
• Ideale per cantieri e impianti temporanei che richiedono dispositivi compatti e certificati.
• Perfetto per scuole, uffici e strutture pubbliche dove la sicurezza elettrica è prioritaria.
• Utilizzabile in impianti fotovoltaici con carichi che generano correnti di dispersione di tipo A.
• Consigliato per ambienti domestici dove sono presenti lavatrici, forni e altri elettrodomestici.
• Compatibile con impianti IT e TN-S, secondo le normative CEI vigenti nel settore elettrico.
• Adatto a impianti condominiali con centralizzazione dei dispositivi di protezione elettrica.
• Può essere impiegato in impianti con apparecchi elettronici sensibili alle variazioni di rete.
• Non adatto per uso in ambienti esterni non protetti, se non installato in quadri stagni IP65

Specifiche Tecniche:

• Marca: Chint

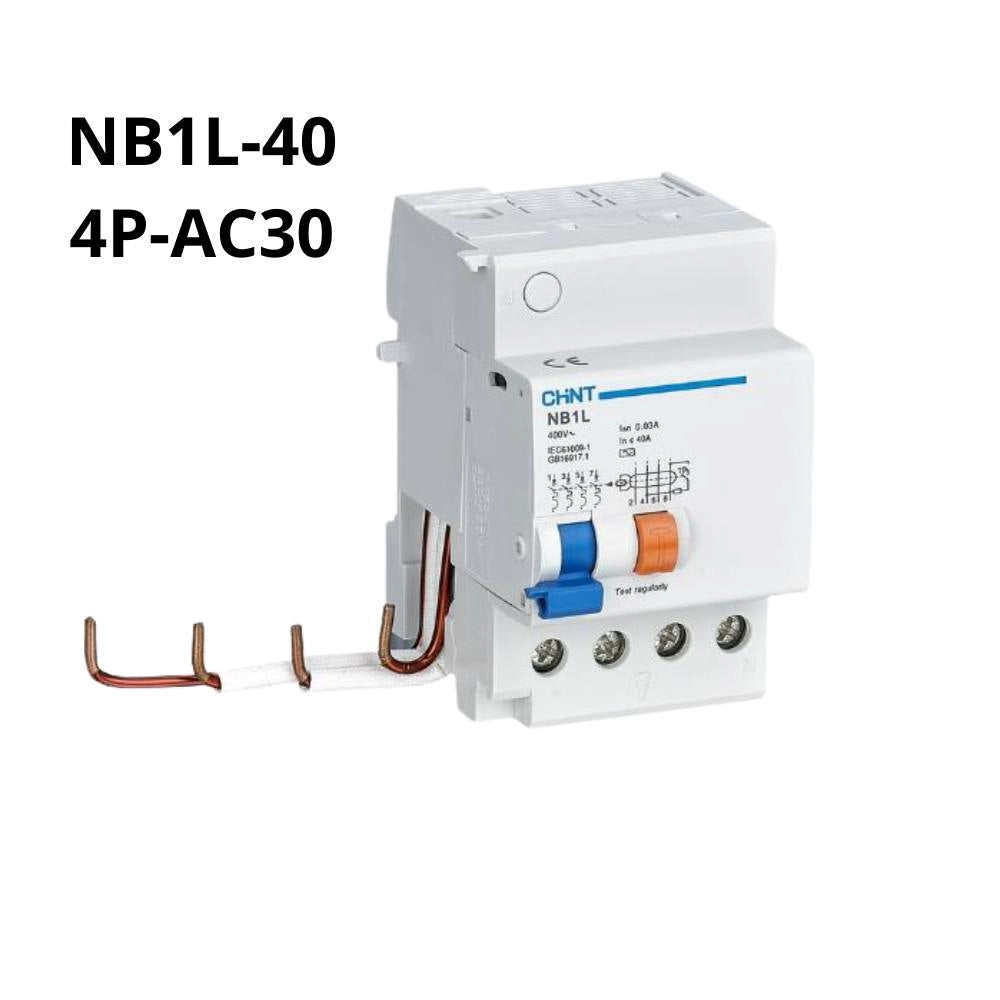

• Serie: NB1L-40
• Numero di poli: 4P
• Corrente nominale In: 40 A
• Corrente differenziale nominale: 30 mA
• Tensione nominale Vn: 400 Vac
• Frequenza nominale: 50/60 Hz
• Tensione di isolamento Ui: 500 Vac
• Tensione d’impulso Uimp: 6 kV
• Potenza dissipata: 20 W
• Norma di riferimento: IEC/EN 61009-1
• Numero moduli DIN: 3
• Grado di protezione: IP20

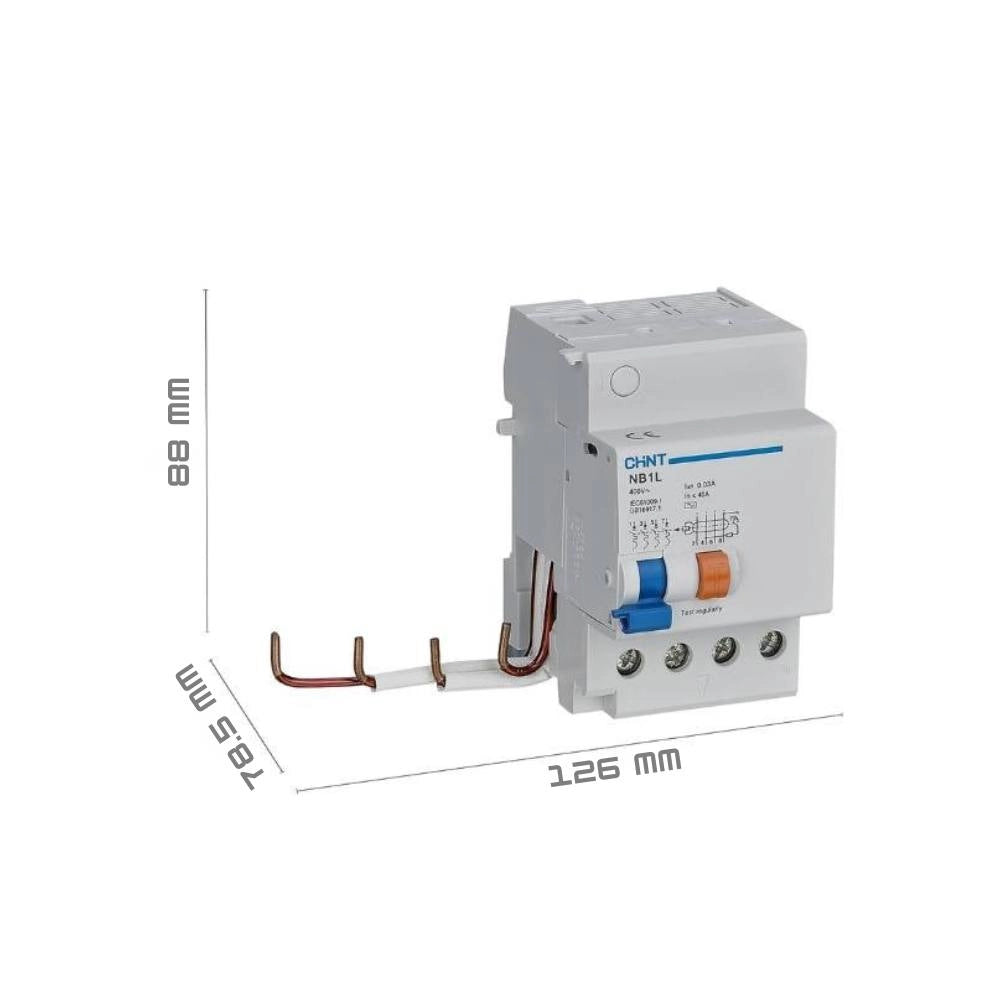

• Dimensioni: 88 x 126 x 78,5 mm
• Materiale: Plastica autoestinguente
• Montaggio: Guida DIN standard
• Compatibilità: Abbinabile con NB1-63 e NB1-63H 4P fino a 40 A
• Tipo di Differenziale :
  • Tipo A :
    • Codice 198388
    • Intervento su correnti alternate e pulsanti DC
  • Tipo AC:
    • Codice 198389
    • Intervento solo su correnti alternate sinusoidali
