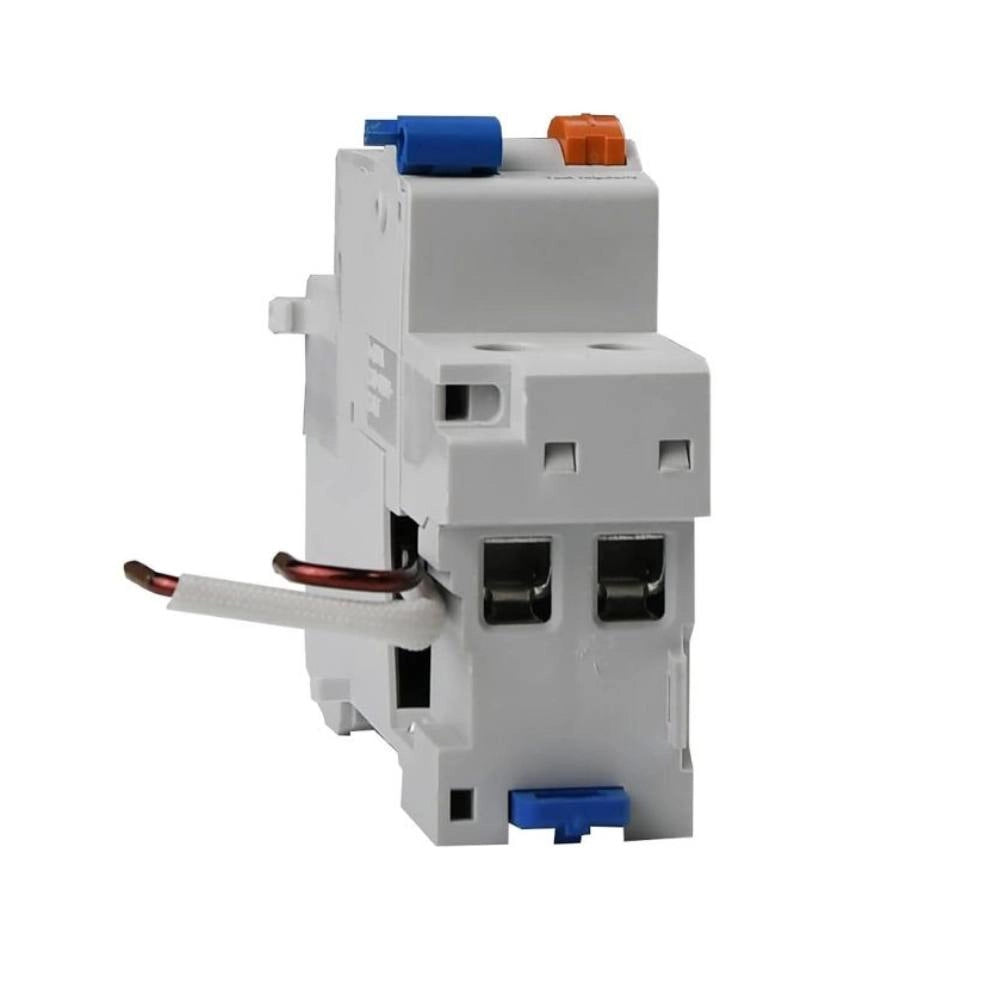

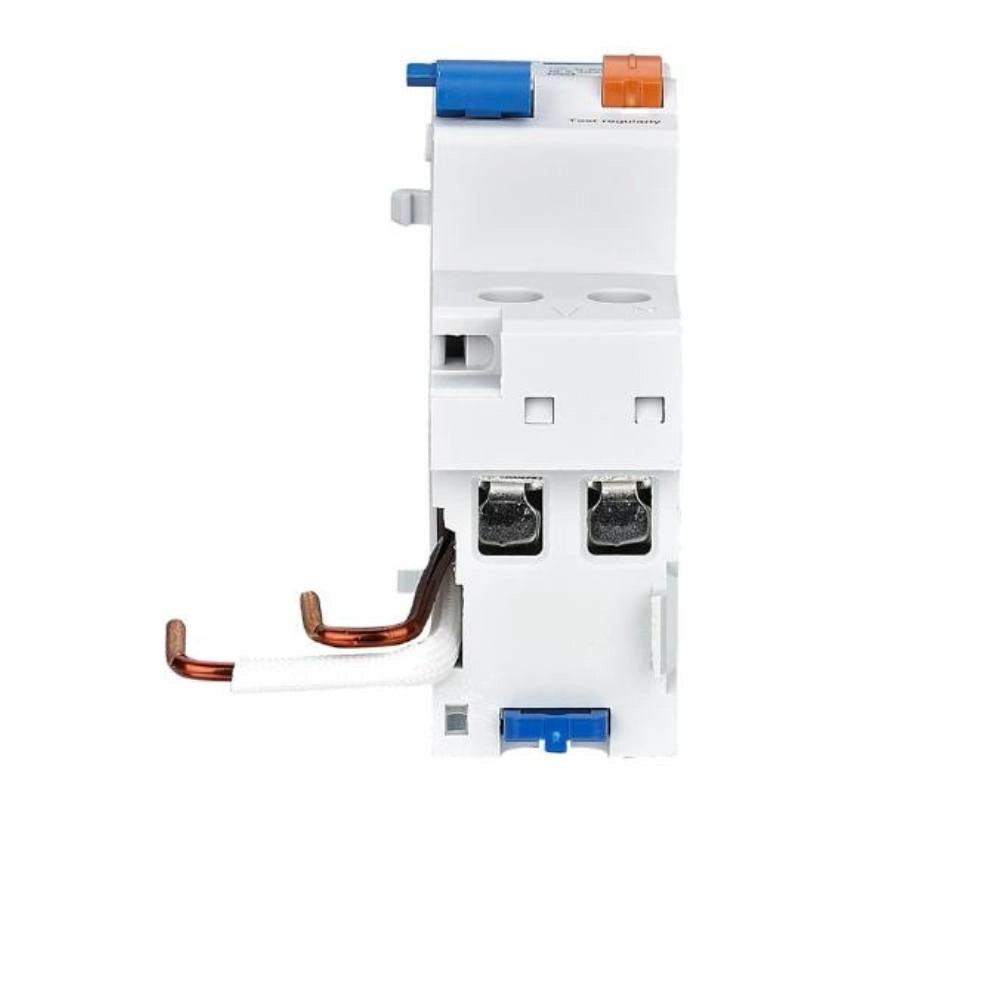

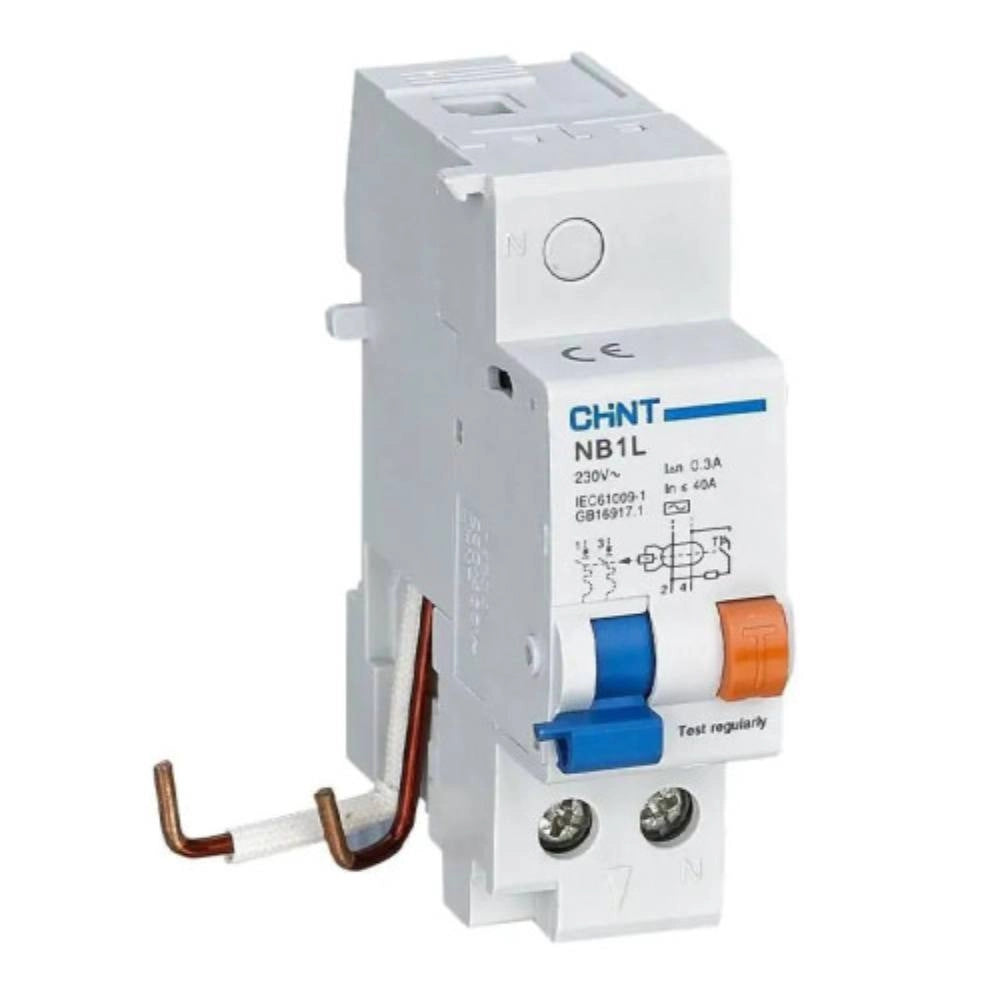

Blocco Differenziale 2P Precablato Serie NB1L-40

Compatibile con interruttori NB1-63, disponibile in versione Tipo A o AC, corrente fino a 40A

Caratteristiche

• Garantisce protezione differenziale efficace contro guasti a terra su impianti domestici e industriali
• Conforme agli standard IEC/EN 61009-1 per dispositivi modulari ad alta affidabilità e sicurezza operativa
• Compatibile con interruttori magnetotermici NB1-63 e NB1-63H da 2 poli con corrente fino a 40 ampere
• Disponibile in versione Tipo A e AC per rilevare correnti alternate pure o pulsanti a componente continua
• Progettato per installazione rapida su guida DIN con ingombro compatto pari a 1,5 moduli standard
• Potenza dissipata di soli 9W per una maggiore efficienza e riduzione delle temperature in quadro elettrico
• Grado di protezione IP20 contro corpi solidi &gt-12,5 mm per uso in quadri protetti da accessi accidentali
• Tensione nominale 230 Vac, con isolamento fino a 500 Vac e impulso dielettrico massimo di 6 kV
• Frequenza nominale 50/60 Hz per compatibilità con le principali reti elettriche domestiche e industriali
• Corpo in materiale plastico autoestinguente resistente a calore, urti e deformazioni in ambienti chiusi

Utilizzo Interruttore

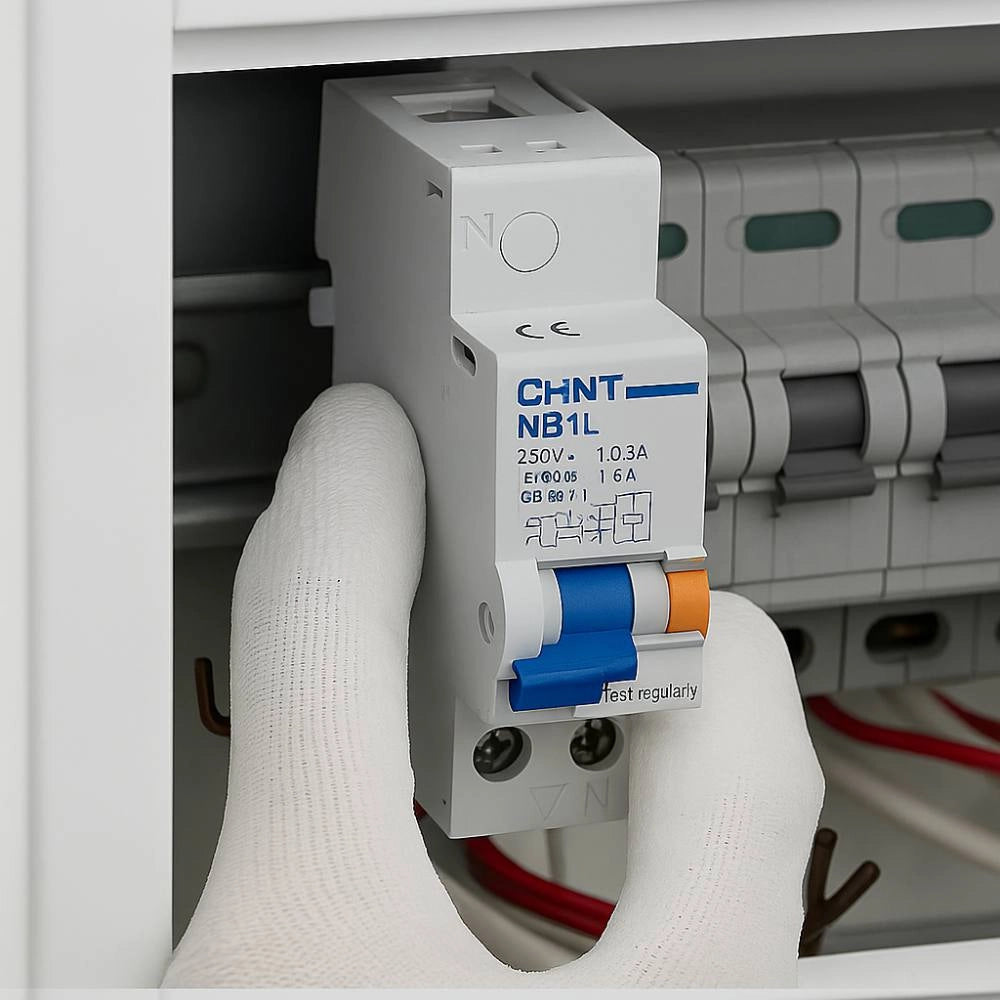

• Installazione in quadri elettrici civili per protezione differenziale su circuiti luce e prese domestiche
• Applicabile in impianti di piccoli uffici dove è richiesta protezione da dispersioni e guasti a terra
• Ideale per impianti elettrici condominiali con dispositivi NB1-63 per garantire protezione mirata per ogni linea
• Utilizzato in sistemi di distribuzione secondari in ambienti industriali con carichi a corrente alternata
• Compatibile con impianti di automazione leggera, laddove è necessario l’uso di dispositivi modulari DIN
• Installazione in quadri di distribuzione per negozi e locali commerciali con protezione a 300mA
• Applicabile in contesti agricoli o artigianali per protezione generale contro correnti di guasto a terra
• Consigliato in quadri con presenza di disturbi o carichi elettronici che richiedono sensori di tipo A
• Abbinabile ad impianti elettrici residenziali con interruttori NB1-63 da 2 poli fino a 40 ampere nominali
• Non adatto per ambienti umidi o all’esterno senza adeguata protezione IP aggiuntiva o incasso specifico

Specifiche Tecniche:

• Marca: Chint
• Serie: NB1L-40
• Norma di riferimento: IEC/EN 61009-1
• Numero di poli: 2P
• Corrente nominale: 40 A
• Corrente differenziale: 300 mA
• Tensione nominale: 230 Vac
• Frequenza nominale: 50/60 Hz
• Tensione di isolamento: 500 Vac
• Tensione d’impulso: 6 kV
• Potenza dissipata: 9 W
• Moduli DIN: 1,5
• Grado di protezione: IP20

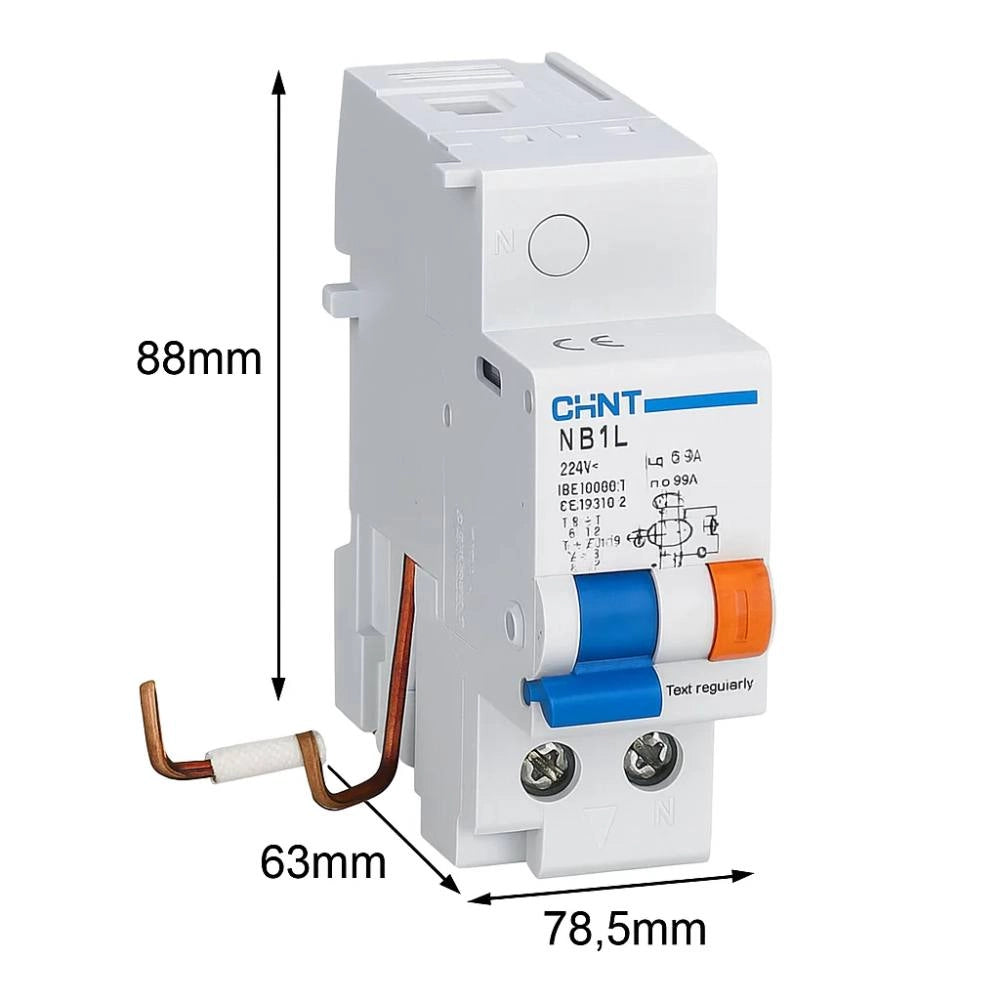

• Dimensioni: 88 x 63 x 78,5 mm
• Peso: 0,130 kg
• Materiale: Plastica autoestinguente
• Tipo di Differenziale :
  • Tipo A : Codice 198371
    • Descrizione: Rileva correnti differenziali alternate e pulsanti a componente continua
    • Utilizzo consigliato: Ideale in impianti con presenza di carichi elettronici o convertitori di frequenza

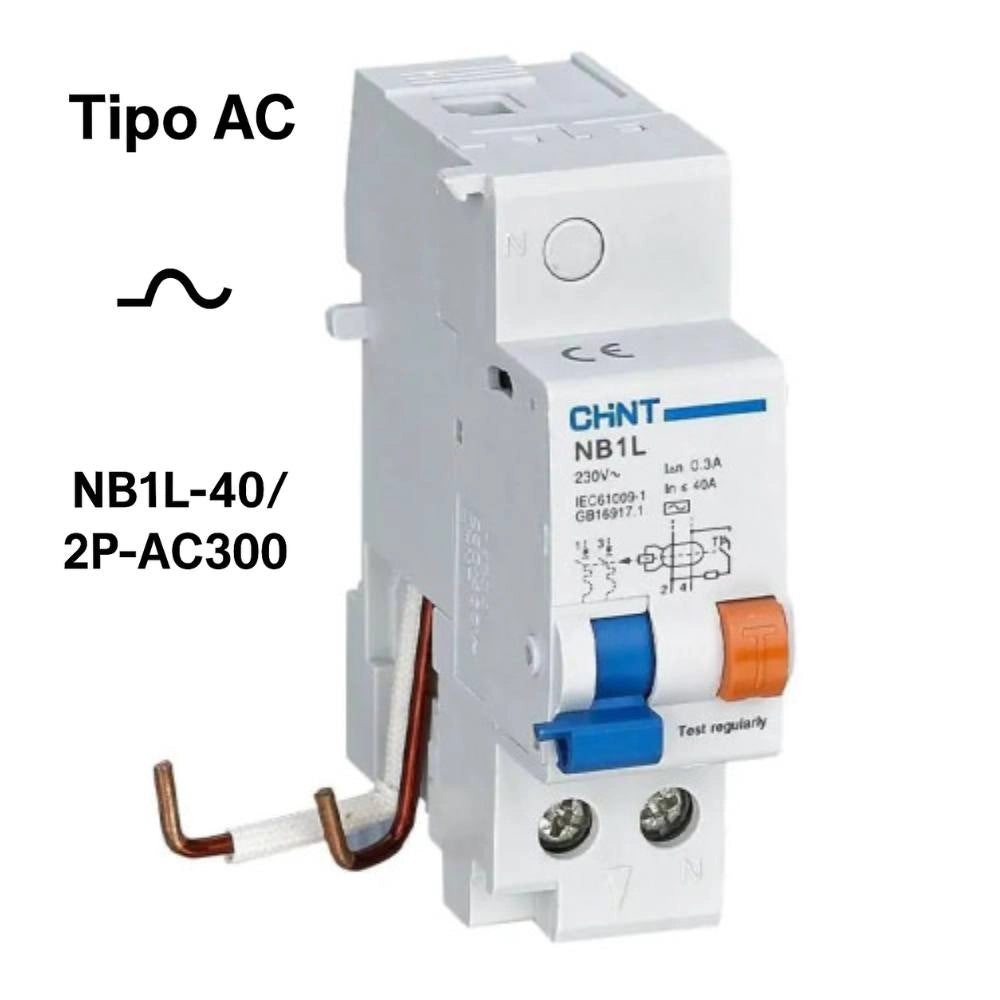

  • Tipo AC: Codice 198372
    • Descrizione: Rileva solo correnti differenziali di tipo alternato sinusoidale puro
    • Utilizzo consigliato: Adatto per impianti residenziali standard con carichi lineari privi di componenti elettroniche
