Cos'è un Contatto Ausiliario?

Un contatto ausiliario è un dispositivo elettrico aggiuntivo, solitamente montato su un interruttore automatico, che fornisce informazioni sullo stato di funzionamento dell'interruttore stesso. In pratica, è un piccolo interruttore che si apre o si chiude in sincronia con l'interruttore principale, consentendo di trasmettere un segnale elettrico a distanza per indicare, ad esempio, se l'interruttore è acceso o spento, se si è verificato un guasto o se è in corso un'operazione di manovra.

Descrizione Dettagliata :

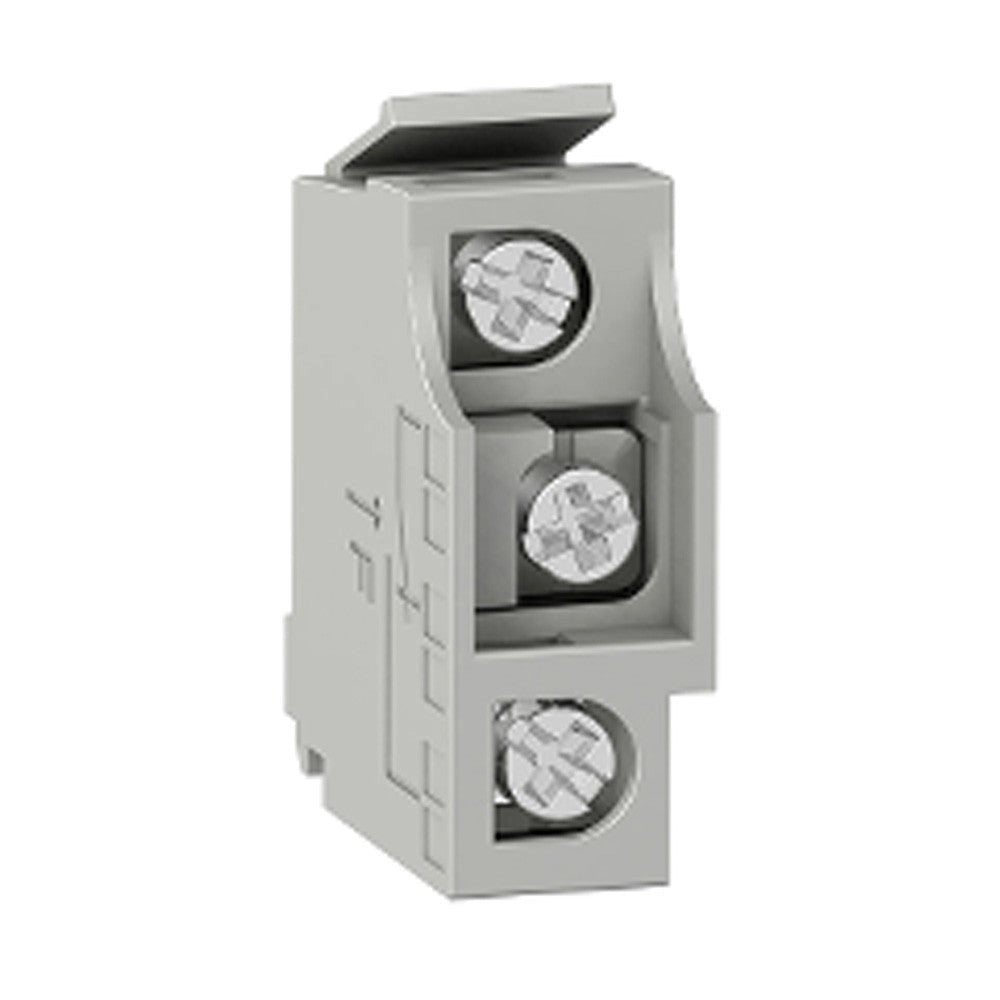

Il contatto ausiliario Schneider 29450 è un componente versatile e ampiamente utilizzato nelle installazioni elettriche. Le sue principali caratteristiche sono:

• Versatilità: Può fornire diverse tipologie di informazioni sullo stato dell'interruttore principale, grazie alle diverse configurazioni possibili (OF, SD, SDE, SDV).
• Compatibilità: È compatibile con una vasta gamma di interruttori automatici Schneider Electric, come la serie Compact NSX, NS e PowerPact Multistandard.
• Funzioni:
  • OF (On-Off): Fornisce un segnale che indica se l'interruttore principale è acceso o spento.
  • SD (Sgancio): Indica che l'interruttore principale si è aperto a causa di un'operazione di sgancio (sovraccarico o cortocircuito).
  • SDE (Sgancio Elettrico): Indica che l'interruttore principale si è aperto a causa di un comando elettrico.
  • SDV (Sgancio a Terra): Indica che l'interruttore principale si è aperto a causa di un guasto a terra.

Applicazioni Tipiche

• Controlli automatici: Utilizzato per attivare o disattivare altri dispositivi in base allo stato dell'interruttore principale.
• Sistemi di allarme: Per segnalare eventuali guasti o anomalie nell'impianto elettrico.
• Supervisione da remoto: Per monitorare lo stato dell'impianto elettrico da un punto di controllo centralizzato.
• Automazione industriale: Integrato in sistemi di controllo per gestire processi automatici.
