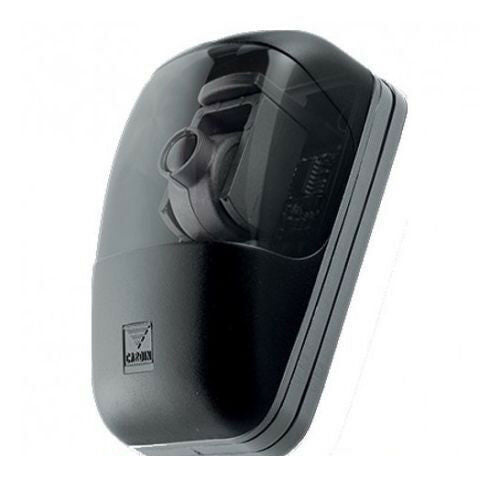

COPPIA DI FOTOCELLULE A SUPERFICIE PORTATA 10 m

Il kit contiene:
- 1 proiettore;
- 1 ricevitore;
- serie guarnizioni;
- serie viterie.

Mod. CDR999

ALIMENTAZIONE 12/24 Vac-dc
PORTATA MASSIMA 10 METRI
GRADO DI PROTEZIONE IP55
TEMPERATURA DI FUNZIONAMENTO -10...+55 °C

CDR999 è un sistema di sicurezza a raggio infrarosso di ultima generazione,
particolarmente adatto per la protezione di passaggi (carrai e pedonali) dotati di sistemi
automatici di apertura e chiusura. La parte circuitale è stata realizzata secondo i più
aggiornati standard dettati dalle normative vigenti rendendo l'apparecchiatura conforme
alle norme della categoria 3 della UNI EN ISO 13849-1 (aggiornamento della EN954-1).
La necessità di garantire una maggiore immunità ai disturbi in un ambiente sempre più
inquinato da elementi perturbanti ha portato all'evoluzione sia della parte trasmittente che
di quella ricevente, basata su criteri di "resistenza al guasto singolo" che garantiscano il
mantenimento della sicurezza anche in caso di problemi elettrici.
La gestione sia della parte trasmittente che di quella ricevente è attuata mediante
microcontrollore, ottenendo così una maggiore precisione nella generazione degli impulsi
trasmessi via infrarosso i quali, modulati secondo un protocollo digitale, eliminano il
rischio di acciecamenti.
Descrizione tecnica
Trasmissione infrarosso mediante modulazione digitale del segnale portante.
Ricezione con demodulazione e decodifica del protocollo, per riconoscimento del dispositivo
trasmettitore.
Possibilità di collegare fino a 3 dispositivi in cascata, multiplexando la trasmissione, senza
avere interferenza; la selezione viene fatta mediante un dip-switch a due vie posto sia
su TX che su RX collegando i tre trasmettitori tra di loro mediante cavo a due conduttori
(sincronismo); nessuna connessione aggiuntiva è invece richiesta sui ricevitori.
Doppi relè su ricevente, pilotati con controllo digitale per incrementare la sicurezza della
parte in uscita (che fornisce lo stato di riposo/allarme).
Possibilità di scegliere l'uscita con contatto puro o 8,2 KO.
LED di segnalazione differenziata su ricevente: stato di "funzionamento corretto" segnalato
da una breve attivazione intermittente (ogni minuto), stato di "allarme" segnalato da LED
sempre acceso.
Ottica ricevitore pre-amplificata.
Alimentazione rinforzata per tollerare tensioni fino a 40 Vdc o 28 Vac.
Dimensioni d'ingombro 50 x 90 x 40.

Garanzia 24 mesi
