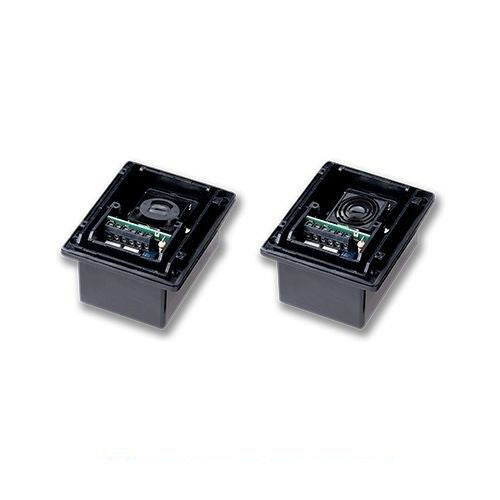

COPPIA DI FOTOCELLULE CLASSE 3 AD INCASSO PORTATA 15 m

Portata massima 15 m
Alimentazione 12/24 Vac-dc
Grado di protezione IP55
Proiettore e ricevitore alloggiati in contenitori di plastica a tenuta d'acqua.
Ottica montata su snodi autofrizionati, regolabile sia orizzontalmente, potendo compiere
una rotazione di 90°, che verticalmente con una rotazione possibile di +/-30° rispetto alla
posizione standard.
Possibilità di collegare un massimo di 3 coppie di fotocellule sincronizzando la trasmissione
(sistema multiplexato).

Mod. CDR973IX

Il kit contiene:
- 1 proiettore;
- 1 ricevitore;
- 2 contenitori da incasso;
- 2 vetrini di chiusura per fotocellule da incasso;
- viterie e guarnizioni.

ALIMENTAZIONE 12/24 Vac-dc
PORTATA MASSIMA 15 METRI
CONFORME ALLE NORME DI SICUREZZA EN12978, CATEGORIA 3
DELLA EN13849-1 E TIPO 2 DELLA EN61496-2

Contenitore antiurto da incasso.

CDR 973 definisce una gamma di sistemi di sicurezza a raggio infrarosso di ultima
generazione, specifici per la «protezione» di passaggi carrai e pedonali dotati di
sistemi automatici di apertura e chiusura: è un vero e proprio sistema di sicurezza che
risponde ai requisiti richiesti dalla norma EN 12978. L'apparecchiatura si avvale di un
rinnovato sistema ottico di trasmissione (rispondente alle specifiche indicate dal tipo
2 della CEI IEC 61496-2) che rispetta un angolo di emissione all'infrarosso +/- 5°.
La gestione sia della parte trasmittente che di quella ricevente è stata realizzata tramite
microcontrollore, ottenendo il vantaggio di una maggiore precisione nella generazione
degli impulsi trasmessi via infrarosso i quali, modulati secondo un protocollo digitale che
permette il trasferimento di informazioni dal trasmettitore al ricevitore, eliminano il rischio
di acciecamenti causati da altri sistemi ad infrarosso che lavorano sulla stessa frequenza
e posti nelle vicinanze. Un'apparecchiatura di classe superiore che è disponibile su tre
diversi contenitori per soddisfare tutte le esigenze di installazione.
Descrizione tecnica
Trasmissione infrarosso mediante modulazione digitale del segnale portante.
Ricezione con demodulazione e decodifica del protocollo, per riconoscimento del dispositivo
trasmettitore.
Possibilità di collegare fino a 3 dispositivi in cascata, multiplexando la trasmissione, senza
avere interferenza; la selezione viene fatta mediante un dip-switch a tre vie posto sia su
TX che su RX collegando i tre trasmettitori tra di loro mediante cavo a due conduttori
(sincronismo); nessuna connessione aggiuntiva è richiesta sui ricevitori.
Doppi relè su ricevente, pilotati con controllo digitale per incrementare la sicurezza
(controllo dello stato di riposo/allarme).
Jumper per selezionare la modalità contatto di uscita (contatto puro, N.C. o con resistenza
8,2kO).
Possibilità di selezionare il ritardo al rilascio mediante dip-switch (0,2 sec o 3 sec).
LED ad alta intensità (sul ricevitore) per agevolare la centratura delle ottiche ad una certa
distanza.
2 LED di segnalazione sul ricevitore:
- verde - acceso indica fotocellula a riposo;
- rosso - acceso fisso indica fotocellula in allarme, lampeggiante indica fotocellula guasta.
Ottica ricevitore pre-amplificata.
Alimentazione rinforzata per tollerare tensioni fino a 40 Vdc o 28 Vac.

Garanzia 24 mesi
