Cos'è un Interruttore Differenziale?

Un interruttore differenziale, comunemente chiamato "salvavita", è un dispositivo di sicurezza fondamentale in un impianto elettrico. La sua funzione principale è quella di interrompere immediatamente la corrente elettrica in caso di dispersione, proteggendo così persone e cose da possibili scosse elettriche.

Descrizione del modello:

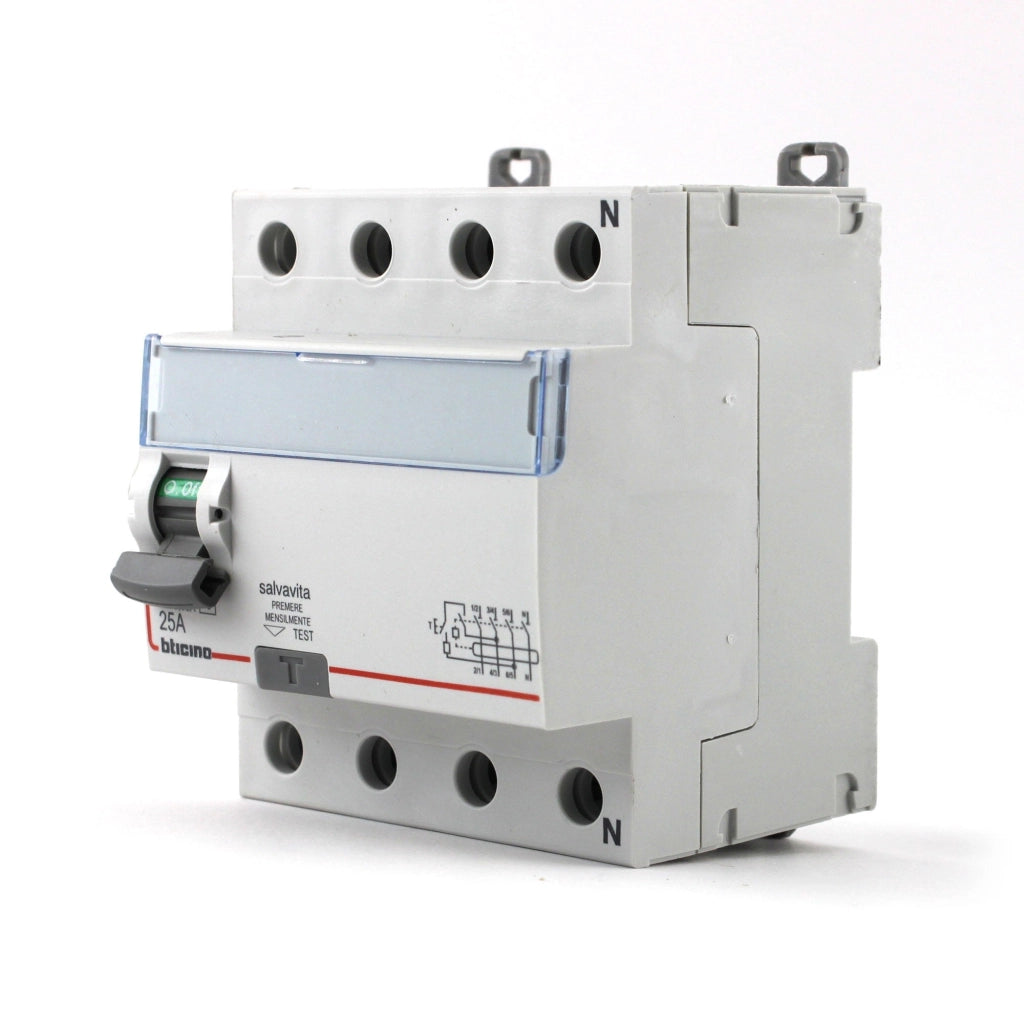

Il modello G743AC25 prodotto da BTicino è un interruttore differenziale a quattro poli (4P), progettato per proteggere impianti elettrici monofasi. Le sue caratteristiche principali sono:

• Tipo AC: Questo tipo di differenziale è particolarmente indicato per la protezione contro le correnti di dispersione di tipo alternato, le più comuni nelle abitazioni.
• In=25A: Indica la corrente nominale di impiego, ovvero la corrente massima che l'interruttore può sopportare in condizioni normali di funzionamento. In questo caso, 25A è un valore comune per gli impianti domestici.
• Idn=0.03A: Rappresenta la corrente differenziale nominale, cioè il valore di corrente di dispersione che provoca lo scatto dell'interruttore. Un valore di 0.03A (30mA) è il valore standard per la protezione delle persone.

A cosa serve?

• Sicurezza: Protegge le persone da folgorazioni, interrompendo immediatamente l'alimentazione elettrica in caso di guasti o contatti accidentali con parti sotto tensione.
• Protezione degli impianti: Evita danni agli impianti elettrici causati da cortocircuiti o sovraccarichi.
• Conformità alle normative: È obbligatorio per legge installare un salvavita in tutti gli impianti elettrici, sia civili che industriali.

Come funziona?

L'interruttore differenziale misura costantemente la differenza di corrente tra il conduttore di fase e il neutro. In condizioni normali, la corrente che entra nell'impianto è uguale a quella che ne esce. Se si verifica una dispersione, ad esempio a causa di un guasto o di un contatto diretto con una parte sotto tensione, la corrente che ritorna non è più uguale a quella che è entrata. Il salvavita rileva questa differenza e interviene rapidamente, interrompendo l'alimentazione elettrica.
