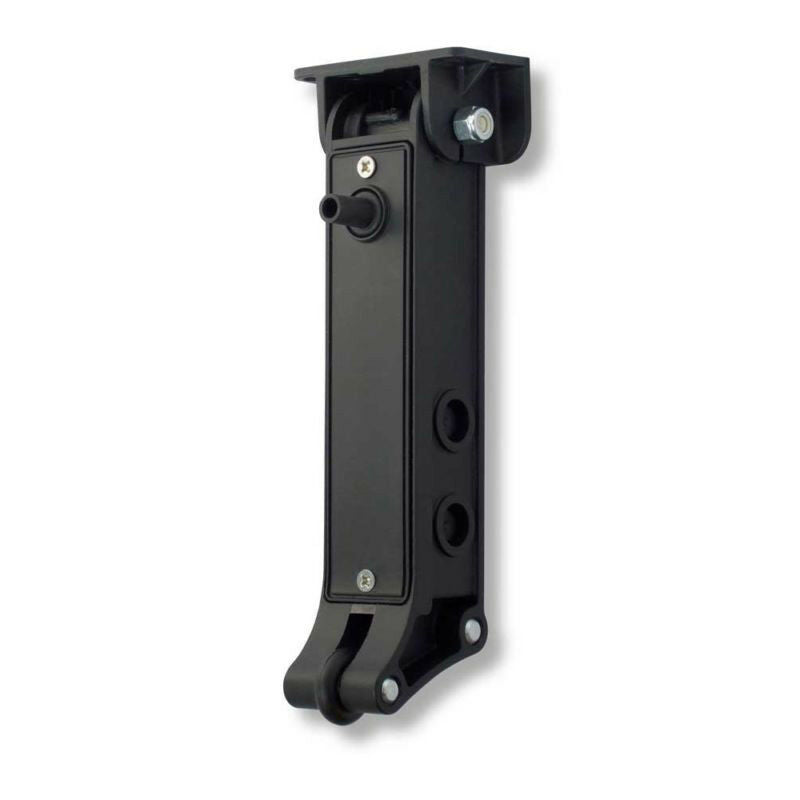

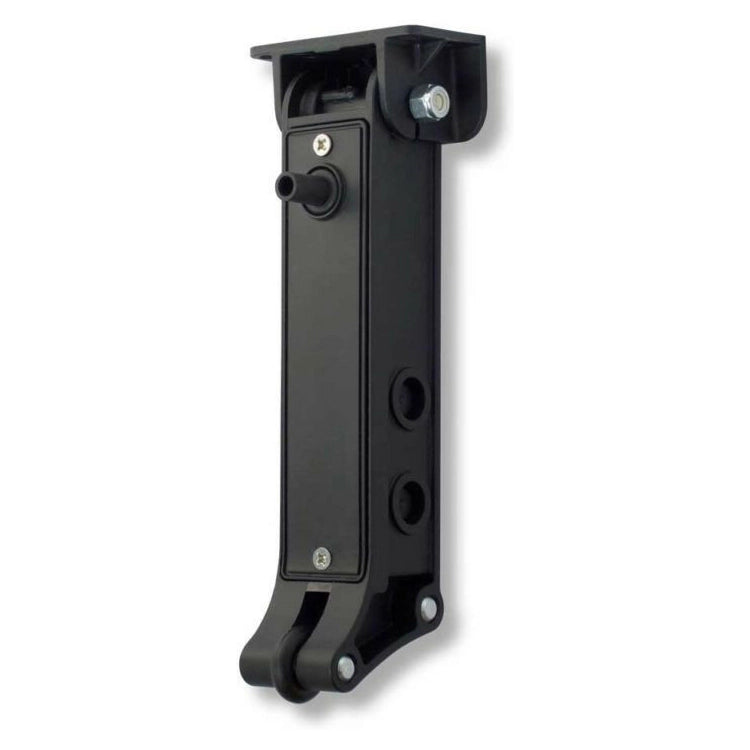

Dispositivo di sicurezza anticontatto per portoni industriali sezionali e serrande

Mod. NO TOUCH 1

Meccanismo basculante brevettato con incorporata fotocellula che applicato nella parte inferiore impedisce il contatto con un eventuale ostacolo conformemente alle nuove normative Europee UNI-EN 12453 e UNI-EN 12445 sistema ad infrarosso conforme alle norme EN 12978

NO TOUCH 1 è un dispositivo ideato e brevettato per garantire la sicurezza di automazioni quali serrande e portoni sezionali.
La sua particolarità nasce dal fatto che la sua installazione impedisce il contatto fisico dell'ostacolo con il bordo dell'automazione. Infatti installando il dispositivo sul bordo finale dell'automazione, questa viene protetta da un raggio infrarosso distante circa 13 cm dal bordo che impedisce il contatto.
Il particolare sistema di "basculamento" permette il controllo in ogni condizione, anche in presenza di vibrazioni. Il sistema è composto da due elementi, il primo è un trasmettitore infrarosso, il secondo un ricevitore infrarosso. Il dispositivo NO TOUCH 1 deve essere inserito sull'ingresso adibito alle sicurezze, presente in ogni centrale di comando per motori.

Specifiche Tecniche
Alimentazione: 12 o 24V ac/dc selezionabile tramite jumper
Assorbimento Tx: 65 mA a 24V ac ; Rx: 30 mA a 24V ac
Portata: 10 m
Frequenza modulazione infrarosso: 1,33 Khz
Lunghezza d'onda: 950nm
Portata contatto relè: 1A a 24V ac
LED segnalazione trasmettitore: presenza di alimentazione.
LED segnalazione ricevitore: quando acceso segnala il corretto allineamento
Grado di protezione: IP54
Dimensioni: altezza totale con staffa: 190 mm; Larg.: 34,60 mm; Prof.: 32 mm / 21
Peso: 310 grammi per coppia

CLICCA SUL LINK PER LA SCHEDA TECNICA

SCHEDA TECNICA DEL PRODUTTORE

Garanzia 24 mesi
