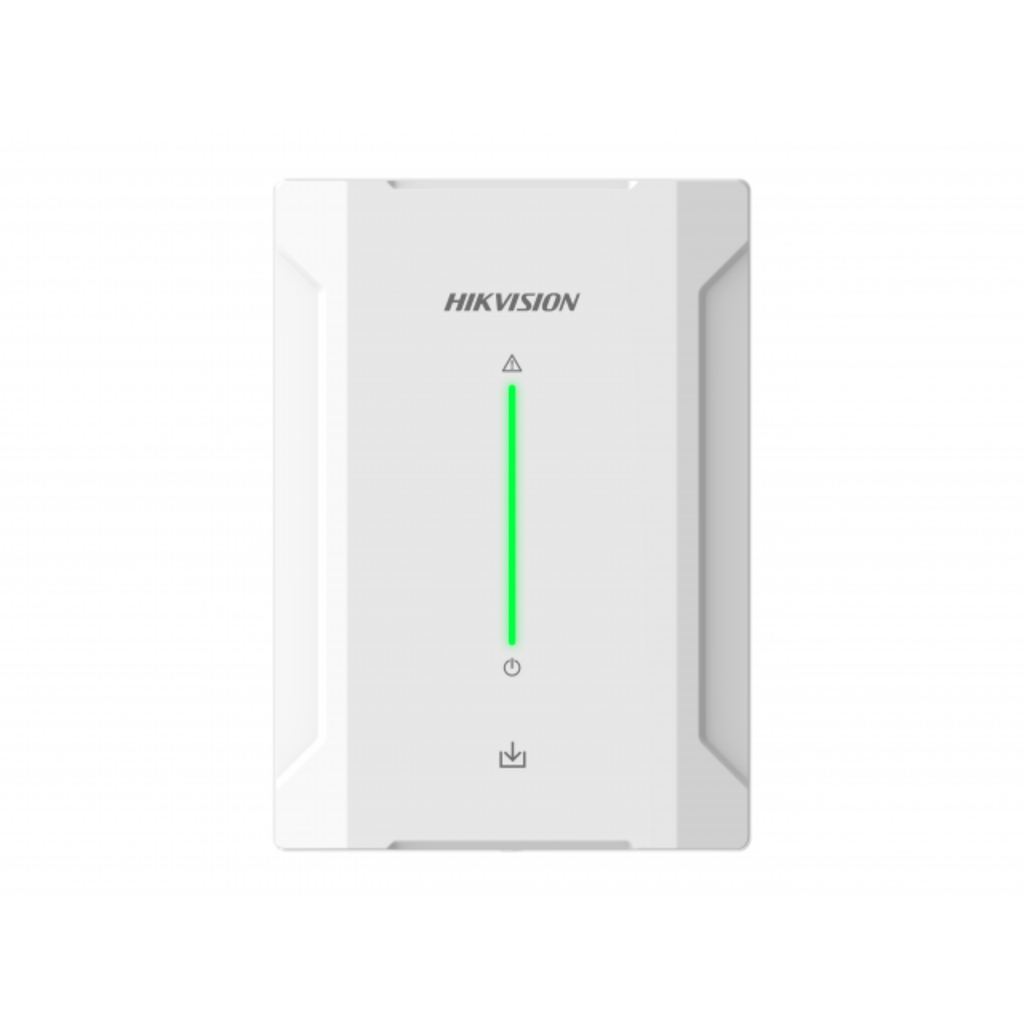

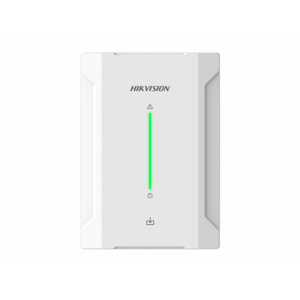

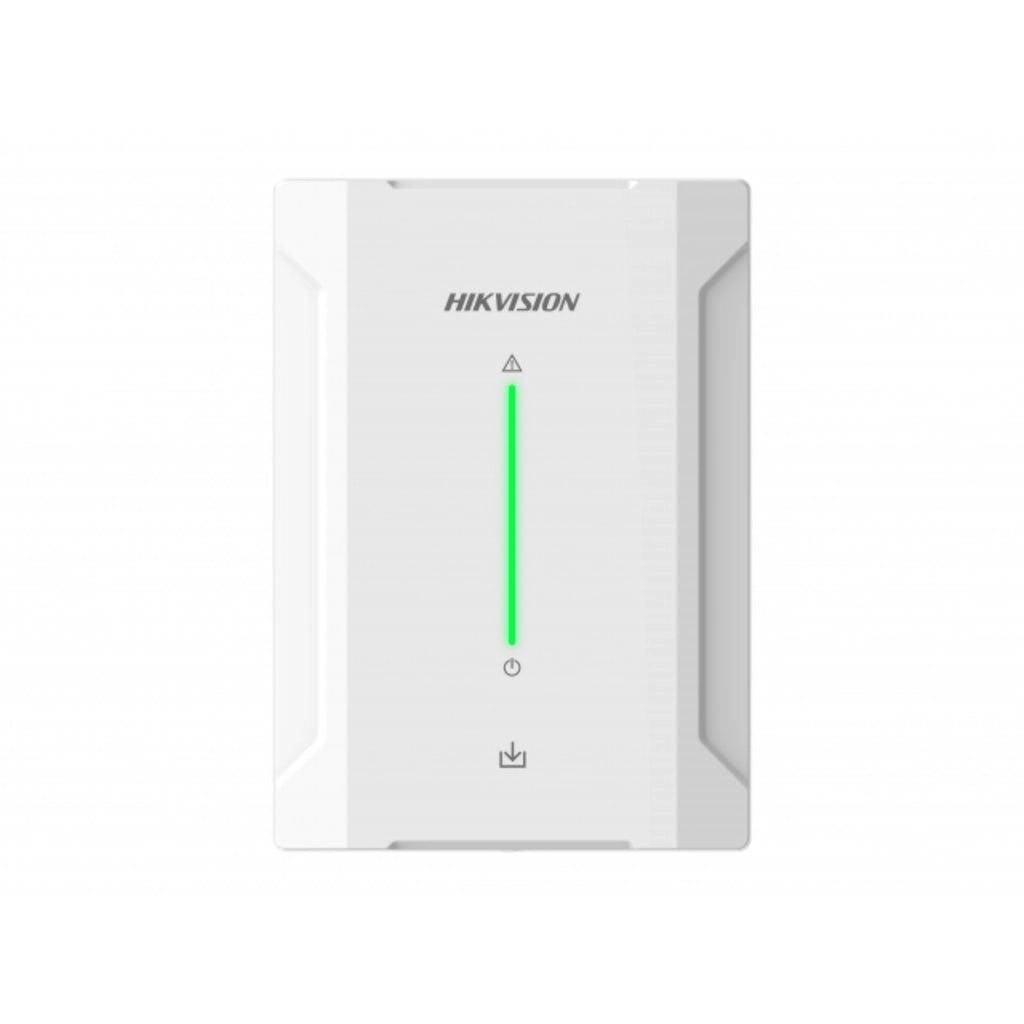

Hikvision DS-PM501R4 Modulo Espansione BUS 4 Uscite Relè per AX Hybrid PRO G2

Il Hikvision DS-PM501R4 è un modulo di espansione BUS progettato per ampliare le possibilità di controllo e automazione dei sistemi di sicurezza Hikvision AX Hybrid PRO G2.

Il dispositivo mette a disposizione 4 uscite a relè SPDT ad alta capacità, consentendo alla centrale di comandare dispositivi ed apparecchiature esterne attraverso eventi, scenari e configurazioni previste dal sistema.

Il modulo integra inoltre la funzione Bus Extender, utile nelle installazioni più articolate per estendere la comunicazione sulla linea BUS.

4 Uscite Relè Programmabili

Il DS-PM501R4 dispone di 4 relè integrati, offrendo quattro uscite fisiche utilizzabili per il controllo di apparecchiature esterne.

Ogni uscita utilizza un relè SPDT e supporta, secondo le specifiche Hikvision, carichi fino a:

• 16A a 24VDC
• 16A a 250VAC

L'elevata capacità dei contatti permette di utilizzare il modulo in numerose applicazioni di controllo, sempre nel rispetto delle caratteristiche elettriche del carico collegato e delle modalità di installazione previste.

Controllo e Automazioni con AX Hybrid PRO G2

Le uscite relè ampliano le possibilità di interazione dell'impianto antifurto con dispositivi esterni.

In funzione della programmazione della centrale, possono essere utilizzate per realizzare comandi e automazioni associate agli eventi del sistema, ad esempio per gestire segnalazioni, illuminazione, dispositivi ausiliari o interfacciamenti con altri impianti.

Bus Extender Integrato

Una caratteristica particolarmente importante del DS-PM501R4 è la presenza di un Bus Extender integrato.

Il modulo non si limita quindi ad aggiungere quattro uscite relè, ma può contribuire anche all'estensione della linea BUS nelle installazioni AX Hybrid PRO G2 più complesse.

Comunicazione BUS RS-485

La comunicazione con il sistema utilizza tecnologia RS-485 Half-Duplex.

Hikvision specifica l'utilizzo di un cavo allarme a 4 conduttori con sezione minima indicativa di 2 x 0,5 mm² + 2 x 0,22 mm².

Alimentazione Direttamente dal BUS

Il modulo viene alimentato attraverso il BUS del sistema, semplificando il collegamento all'interno dell'impianto.

La tensione nominale è di 12VDC, con intervallo operativo da 9 a 16VDC.

Il consumo dichiarato è di circa 200mA a 12VDC in condizioni di riposo, con un assorbimento massimo di 300mA a 12VDC.

Doppia Protezione Tamper

Per aumentare la sicurezza dell'impianto, il DS-PM501R4 integra una protezione tamper anteriore e posteriore.

Il sistema può quindi rilevare tentativi di apertura dell'involucro o rimozione del dispositivo dalla superficie sulla quale è installato.

Certificazione EN 50131 Grado 2

Il modulo è conforme alla normativa EN 50131 Security Grade 2 ed è classificato in Classe Ambientale II.

È progettato per installazione in ambienti interni con temperatura operativa compresa tra -10°C e +50°C.

Applicazioni del Modulo DS-PM501R4

Il modulo può essere utilizzato per ampliare le uscite disponibili dell'impianto Hikvision AX Hybrid PRO G2 e gestire, in funzione della configurazione e dell'interfacciamento elettrico:

• Dispositivi di segnalazione
• Sirene o segnalatori ausiliari compatibili
• Illuminazione
• Automazioni
• Interfacciamento con cancelli e accessi
• Dispositivi esterni comandabili tramite contatto relè
• Segnalazioni tecniche
• Altri dispositivi compatibili con le caratteristiche dei relè

Caratteristiche Tecniche Hikvision DS-PM501R4

• Marca: Hikvision
• Modello: DS-PM501R4
• Serie: AX Hybrid PRO G2
• Tipologia: Modulo espansione BUS uscite relè
• Numero massimo uscite: 4
• Relè integrati: 4
• Tipo relè: SPDT
• Portata relè DC: 16A 24VDC
• Portata relè AC: 16A 250VAC
• Bus Extender: Sì, integrato
• Tecnologia BUS: RS-485 Half-Duplex
• Alimentazione: tramite BUS
• Tensione nominale: 12VDC
• Range alimentazione: 9-16VDC
• Assorbimento a riposo: 200mA @ 12VDC
• Assorbimento massimo: 300mA @ 12VDC
• Protezione tamper: anteriore e posteriore
• Installazione: a parete
• Utilizzo: interno
• Temperatura operativa: -10°C / +50°C
• Umidità: 10% - 90% senza condensa
• Dimensioni: 110 x 155 x 31 mm
• Peso: 272 g
• Certificazione: EN 50131 Grado 2
• Classe ambientale: II
• Conformità: CE, CB

DS-PM501R4 per Hikvision AX Hybrid PRO G2

Il Hikvision DS-PM501R4 è particolarmente indicato per gli impianti AX Hybrid PRO G2 nei quali è necessario disporre di ulteriori uscite relè programmabili per comandare apparecchiature esterne.

La combinazione di 4 relè SPDT da 16A, comunicazione BUS RS-485, alimentazione tramite BUS, Bus Extender integrato e doppia protezione tamper permette di ampliare in modo flessibile le possibilità di controllo del sistema Hikvision.
