Ancorante con fascetta espandente FAZ II
L ancorante ad espansione potente e flessibile per calcestruzzo fessurato e applicazioni sismiche

Materiali di supporto:

Approvato per:

• Calcestruzzo da C20/25 a C50/60 fessurato




• Calcestruzzo da C20/25 a C50/60 non fessurato

Idoneo anche per:

• Calcestruzzo C12/15 e C80/95


• Pietra naturale con struttura compatta

Vantaggi:

• Con la nuova certificazione Benestare Tecnico Opzione 1 sono stati migliorati fortemente i carichi a trazione e a taglio. Per questo motivo e possibile ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio.


• Il primo ancorante in metallo ad espansione ad aver ottenuto la Certificazione Europea anche nella versione M6 sia zincato che inossidabile.


• FAZ II FAZ II HBS (con rondella conforme alla norma per le costruzioni in legno DIN 1052) e FAZ II H (con dado cieco) possiedono due profondita di ancoraggio (standard e ridotta).


• Le caratteristiche della versione corta K comporta fori piu corti con notevole risparmio di tempo minimizza lo sforzo necessario per la foratura diminuendo il numero di colpi di martello necessari per l installazione.




• La collaudata fascetta di espansione permette le piu elevate capacita di carico. In questo modo sono necessari un minor numero di punti di fissaggio e piastre di ancoraggio piu piccole.




• Il nuovo dado cieco permette applicazioni con un miglior effetto estetico oltre a garantire un installazione a regola d arte.




• Le certificazioni internazionali garantiscono la massima sicurezza e le migliori prestazioni. Queste certificazioni coprono anche l utilizzo in zone sismiche o l utilizzo di punte cave.

Applicazioni:

• Costruzioni in acciaio




• Balaustre




• Consolle




• Scale




• Passerelle portacavi




• Macchinari




• Gradini




• Cancelli




• Facciate




• Costruzioni in legno

Funzionamento:

• Idoneo per installazione passante e non passante ed e anche per installazione distanziata grazie alla lunga filettatura.


• Nel caso di FAZ II H l inserimento del corpo nel foro si esegue come di consueto con un martello accertandosi di lasciare una precisa sporgenza del filetto.


• Quando si applica la coppia di serraggio l estremita conica dell ancorante e richiamata nella fascetta che si espande contro la parete del foro.


• L ancorante e installato correttamente una volta raggiunta la coppia di installazione prestabilita.


• In caso di installazione in serie si raccomanda l utilizzo del percussore FABS.


• Per applicazioni in categoria di prestazione sismica C2 riempire lo spazio anulare tra il gambo del tassello e il foro dell oggetto da fissare con resina FIS V FIS EM FIS HB o FIS SB. Per un riempimento ottimale utilizzare l opportuno disco di riempimento FFD (opzionale).

Specifiche tecniche:

• Filettatura - Diam. x Lunghezza - [mm]: M 10 x 93;
• Lunghezza utile hef stand/hef red max - t_fix - [mm]: 50/70;
• Profondita foro min per installazione passante - h₂ - [mm]: 125;
• Spessore fissabile max (ridotto) - t_fix - [mm]: 70;
• Spessore fissabile max (standard) - t_fix - [mm]: 50;
• Chiave di serraggio - SW - [mm]: 17;
• Certificazione sismica: C1 / C2;
• Diametro foro - d₀ - [mm]: 10;
• Lunghezza fissaggio - l - [mm]: 135;
• Confezione: 20;
• Certificazione ETA: relevant;
• Certificazioe ICC: relevant;

Riferimenti:

• EAN: 4006209949849
• Codice fischer: 94984

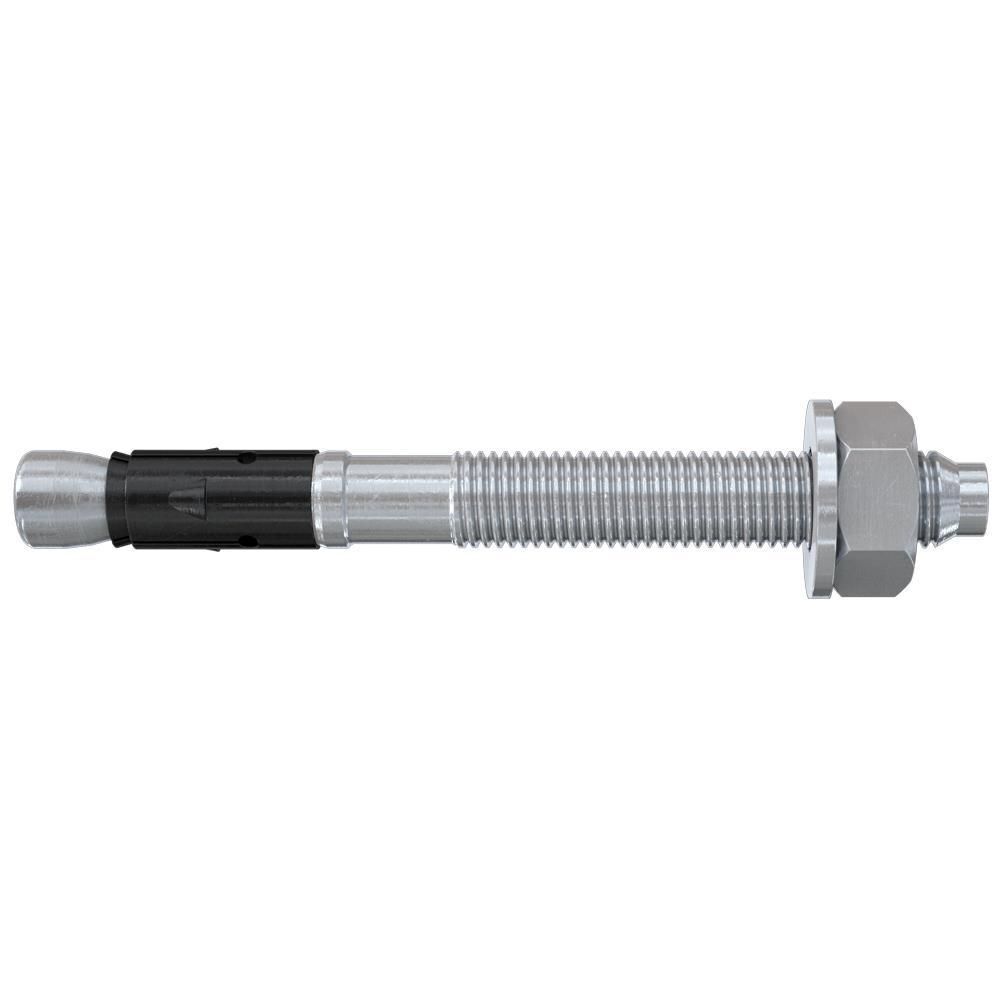

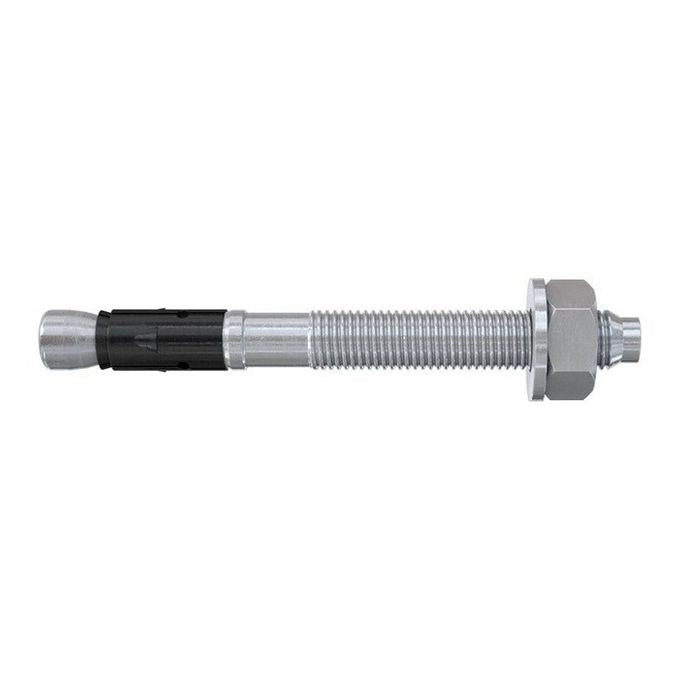

Fischer FAZ II. Filettatura: M10, Materiali: Acciaio, Tipo: Asta filettata rastremata. Lunghezza: 93 mm. Quantità per pacco: 20 pz
