Il Fme Quadro 2 Prese Blu+2Rosse Stagne è un quadro di distribuzione per cantiere certificato ASC con grado di protezione IP65, disponibile nella sezione Quadri Elettrici di Yeppon, dove puoi confrontarlo con altri modelli della stessa famiglia. Il codice modello è FME74321, prodotto da Fanton.

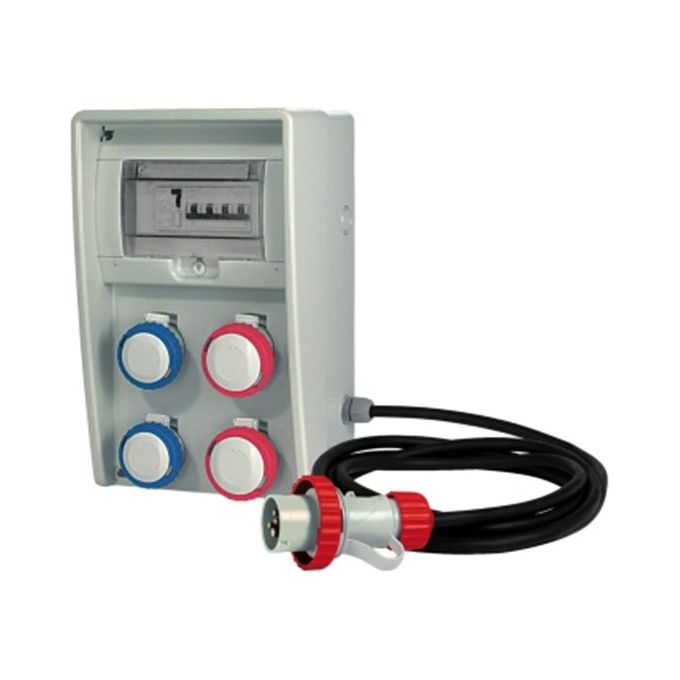

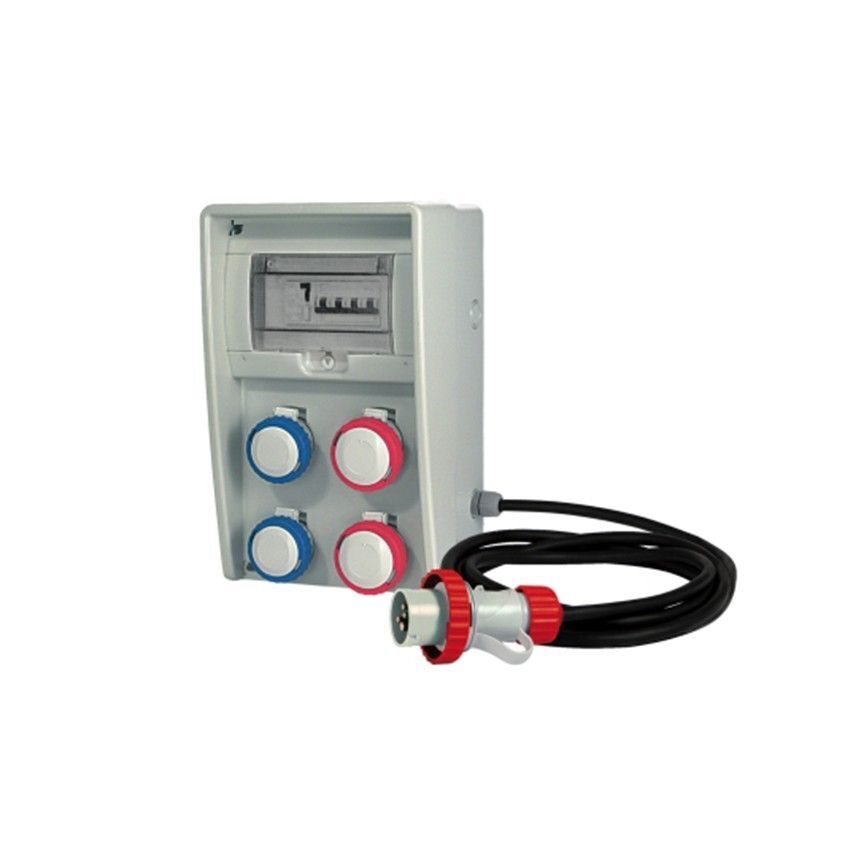

Fanton Fme Quadro 2 Prese Blu+2Rosse Stagne

Design e materiali

Il corpo del Fme Quadro 2 Prese Blu+2Rosse Stagne è realizzato in plastica robusta di colore grigio, pensata per resistere agli agenti atmosferici e agli urti tipici degli ambienti di cantiere e industriali. Le dimensioni del quadro sono 25 cm di larghezza, 40,3 cm di altezza e 17,7 cm di profondità, per un peso complessivo di 4,7 kg: una struttura compatta che consente il trasporto e il posizionamento senza difficoltà anche in spazi ristretti.

Il grado di protezione IP65 del corpo garantisce la tenuta contro la polvere e i getti dacqua provenienti da qualsiasi direzione, rendendolo adatto alluso in esterni, in ambienti umidi o polverosi. Le prese e la spina raggiungono invece il livello IP67, che aggiunge la resistenza allimmersione temporanea in acqua fino a 1 metro di profondità: un dettaglio costruttivo che fa la differenza nei cantieri edili, nelle manifestazioni allaperto o nei capannoni industriali.

Il layout frontale è organizzato in modo chiaro: le 2 prese CEE blu 2P+T per la corrente monofase a 220V sono visivamente distinte dalle 2 prese CEE rosse 3P+T per la corrente trifase a 380V, riducendo il rischio di errori di collegamento. Il quadro è fornito completo di cavo H07RN-F da 4 metri con sezione 5G2,5 mm², un cavo flessibile in gomma resistente agli oli, alle abrasioni e alle temperature estreme, adatto alluso in ambienti gravosi. La spina di alimentazione integrata è del tipo 3P+N+T 16A 380V IP67, pronta per il collegamento diretto alla rete trifase di cantiere.

Prestazioni e funzionalità

Il quadro di distribuzione Fanton FME74321 è progettato per distribuire energia elettrica in modo sicuro su cantieri, impianti industriali e ambienti esterni, con una potenza massima erogabile di 9 kW a una tensione nominale di 400V e una corrente nominale di 16A.

Le quattro prese CEE integrate coprono le esigenze più comuni di alimentazione professionale:

• 2 prese 2P+T 16A 220V 6h IP67 per utenze monofase come illuminazione, piccoli utensili elettrici e apparecchiature da cantiere a bassa tensione
• 2 prese 3P+T 16A 380V 6h IP67 per utenze trifase come betoniere, compressori, pompe e macchinari industriali

Il sistema di protezione interno è composto da due dispositivi distinti che lavorano in sinergia:

• 1 interruttore magnetotermico 4P 16A curva C: protegge limpianto dai sovraccarichi e dai cortocircuiti, interrompendo automaticamente il circuito in caso di correnti anomale
• 1 interruttore differenziale 4P 25A con sensibilità 30 mA tipo AC: protegge le persone dai contatti indiretti con parti in tensione, rilevando le dispersioni di corrente verso terra con una soglia di intervento di 30 milliampere, il valore standard per la protezione personale

Il quadro è certificato conforme alla norma CEI EN 61439-4, la normativa europea specifica per i quadri di distribuzione per cantiere (ASC Apparecchiature di Cantiere). Questa certificazione garantisce che il prodotto è stato progettato, costruito e collaudato secondo requisiti precisi di sicurezza elettrica, coordinamento delle protezioni e resistenza meccanica. Il cavo di alimentazione H07RN-F da 4 m con sezione 5G2,5 mm² è dimensionato per supportare la corrente nominale di 16A senza surriscaldamenti, anche in condizioni di utilizzo continuativo.

Esperienza duso e vantaggi

Chi lavora in cantiere o gestisce impianti temporanei conosce bene il problema di dover alimentare contemporaneamente utenze monofase e trifase con un unico punto di distribuzione sicuro e certificato. Il Fme Quadro 2 Prese Blu+2Rosse Stagne risolve questa esigenza in modo diretto: basta collegare la spina 3P+N+T 16A alla presa trifase di cantiere e si hanno subito a disposizione 4 uscite protette, 2 a 220V e 2 a 380V, tutte con grado di protezione IP67.

Il cavo da 4 metri incluso nella fornitura offre un raggio dazione sufficiente per posizionare il quadro lontano dal punto di alimentazione principale, senza dover ricorrere a prolunghe aggiuntive nelle situazioni standard. La sezione 5G2,5 mm² del cavo H07RN-F è adeguata al carico massimo di 9 kW, e la guaina in gomma resistente garantisce durata anche su superfici abrasive o in presenza di oli e solventi.

La presenza combinata dellinterruttore magnetotermico e di quello differenziale da 30 mA significa che il quadro è autonomo dal punto di vista della protezione: non è necessario affidarsi esclusivamente alle protezioni a monte dellimpianto. In caso di guasto o dispersione, il circuito si interrompe in modo selettivo, senza necessariamente togliere tensione allintera linea di cantiere.

Il peso di 4,7 kg e le dimensioni contenute (25 x 40,3 x 17,7 cm) rendono questo modello facile da spostare da unarea di lavoro allaltra. La struttura in plastica grigia con prese colorate (blu per il monofase, rosse per il trifase) permette anche a operatori non specializzati di identificare immediatamente il tipo di presa corretto, riducendo il rischio di errori di collegamento sul campo. È una soluzione adatta a imprese edili, elettricisti, organizzatori di eventi allaperto e chiunque abbia bisogno di un quadro elettrico da cantiere certificato IP65 pronto alluso.
