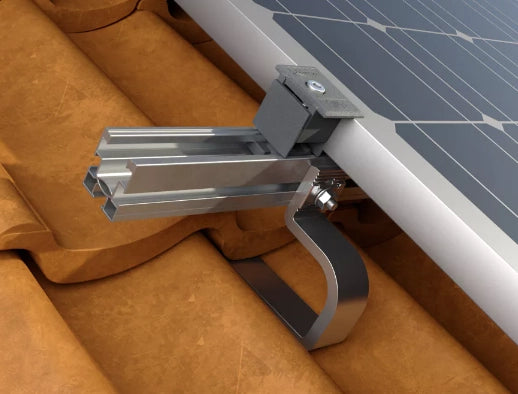

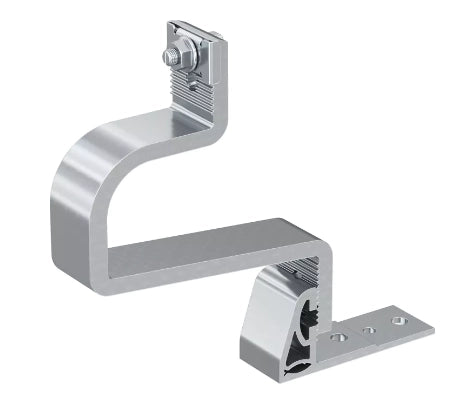

Gancio in alluminio a base stretta per installazione di impianti fotovoltaici su coperture in tegole con listelli di ventilazione di spessore variabile.

• Gancio in lega di alluminio AW 6060 T6 e AW 6082 T6 secondo EN 755-2:2016.
• Bulloneria in acciaio inossidabile classe A2-70 secondo EN ISO 3506-1/2:2010.

Coperture inclinate con manto in tegole sorrette da listelli di spessore variabile.

• Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FIX) e individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto.
• Sollevare la tegola e fissare la base del gancio mediante l’apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto portante.
• Eseguire le regolazioni in altezza e in larghezza richieste dalla tipologia di copertura e serrare la viteria dei giunti regolabili per bloccare in posizione il gancio.
• Fresare la tegola rimossa in modo da adattarla alla forma del gancio e riportarla in posizione.
• Collegare il profilo Solar alla parte superiore del gancio inserendo la vite testa a martello RHS 8X20 A2 nella cava laterale del profilo; ruotare in senso orario il dado e bloccare in posizione la vite; regolare la distanza del profilo dalle tegole in base alla configurazione desiderata. Serrare il dado applicando una coppia di serraggio di 10Nm.
• La versione RH V AL permette l'installazione dei moduli fotovoltaici con orientamento orizzontale grazie all'utilizzo della staffa aggiuntiva LAB.

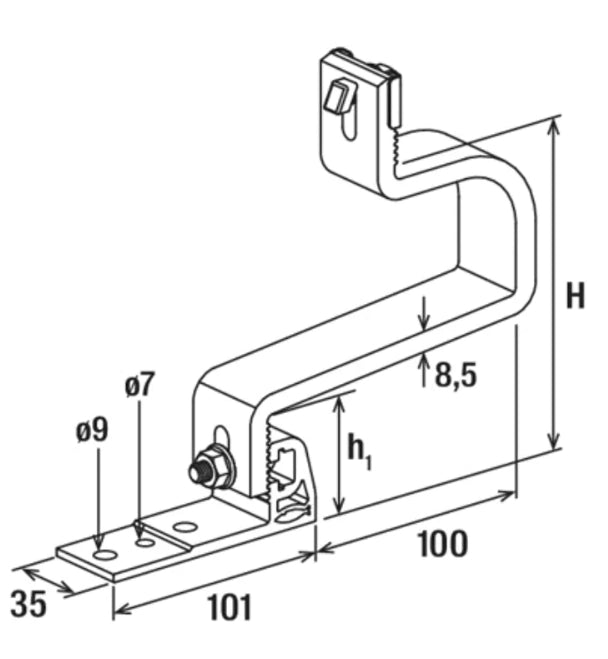

DATI TECNICI:
- CONF. 10 PEZZI
- Spessore (S) 8,5 mm
- Peso 400 g
- Peso 0,4 kg
- Altezza totale (H) 132 - 162 mm
- Adattatore (Tinst) 20 N·m
- Chiave di serraggio 13 mm
