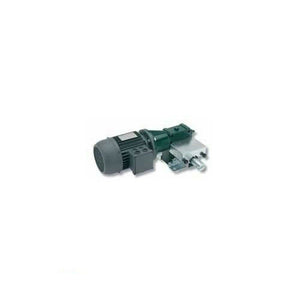

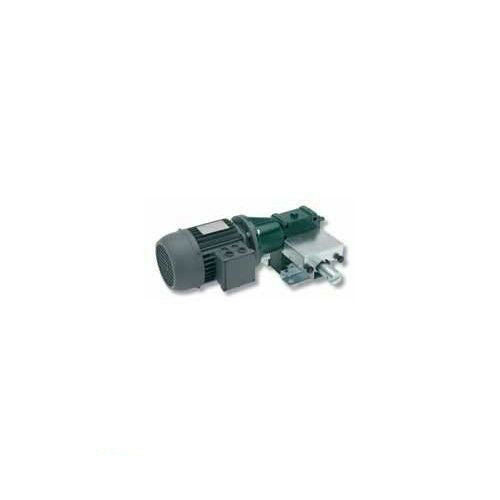

GRUPPO MOTORE 520/600RF MOTORIDUTTORE 600R DIAMETRO 42 APRIMATIC 43562/006

I motori della serie 520 sono formati da un motore trifase accoppiato ad un riduttore irreversibile a vite senza fine in acciaio ed ingranaggio in bronzo fresato dal pieno, contenuto in una scatola in ghisa lubrificato a vita. L'albero lento ha una doppia sporgenza con fori e taglio a chiavetta su entrambi i lati per permettere l'applicazione, Motore 520/700RF in posizione centrale o ad una estremità, del riduttore. Il dispositivo di fine corsa rotativo con microinterruttori a scatto rapido regolabili, è posto su uno dei due mozzi dell'albero lento, protetto da un coperchio in alluminio.

Mod. 43562/006

Per applicazioni su fronti superiori a 20 m è necessario montare il gruppo al centro o a centro spostato, onde limitare le deformazioni elastiche dell'albero.

SERIE: 520/600RF (CON FINECORSA ROTATIVO)
Kw (CV): 0,18 (0,25)
POLI (Grand.): 6 (63)
TENSIONE: Trifase
ALBERO Ø mm: 42
COPPIA N (GIRI 1'): 115 (5,8)
GIRI REGOLABILI SU FINECORSA min: 1
GIRI REGOLABILI SU FINECORSA max: 11
SPINTA MAX. CREMAGLIERE N: 3000
LUNGHEZZA FRONTE m: 50
CLASSE PROTEZIONE IP: 55
