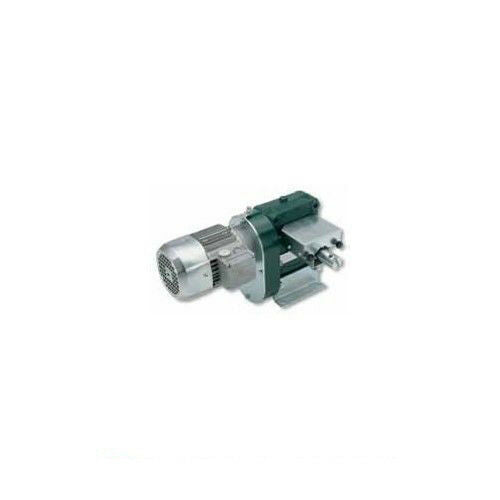

GRUPPO MOTORE 520/700RF MOTORIDUTTORE 700R DIAMETRO 33 APRIMATIC 43562/004

I motori della serie 520 sono formati da un motore trifase accoppiato ad un riduttore irreversibile a vite senza fine in acciaio ed ingranaggio in bronzo fresato dal pieno, contenuto in una scatola in ghisa lubrificato a vita. L'albero lento ha una doppia sporgenza con fori e taglio a chiavetta su entrambi i lati per permettere l'applicazione, Motore 520/700RF in posizione centrale o ad una estremità, del riduttore. Il dispositivo di fine corsa rotativo con microinterruttori a scatto rapido regolabili, è posto su uno dei due mozzi dell'albero lento, protetto da un coperchio in alluminio.

Mod. 43562/004

Per applicazioni su fronti superiori a 20 m è necessario montare il gruppo al centro o a centro spostato, onde limitare le deformazioni elastiche dell'albero.

SERIE: 520/700RF (CON FINECORSA ROTATIVO)
Kw (CV): 0,37 (0,5)
POLI (Grand.): 6 (71)
TENSIONE: Trifase
ALBERO Ø mm: 33
COPPIA N (GIRI 1'): 250 (7)
GIRI REGOLABILI SU FINECORSA min: 1
GIRI REGOLABILI SU FINECORSA max: 11
SPINTA MAX. CREMAGLIERE N: 11760
LUNGHEZZA FRONTE m: 100
CLASSE PROTEZIONE IP: 55
