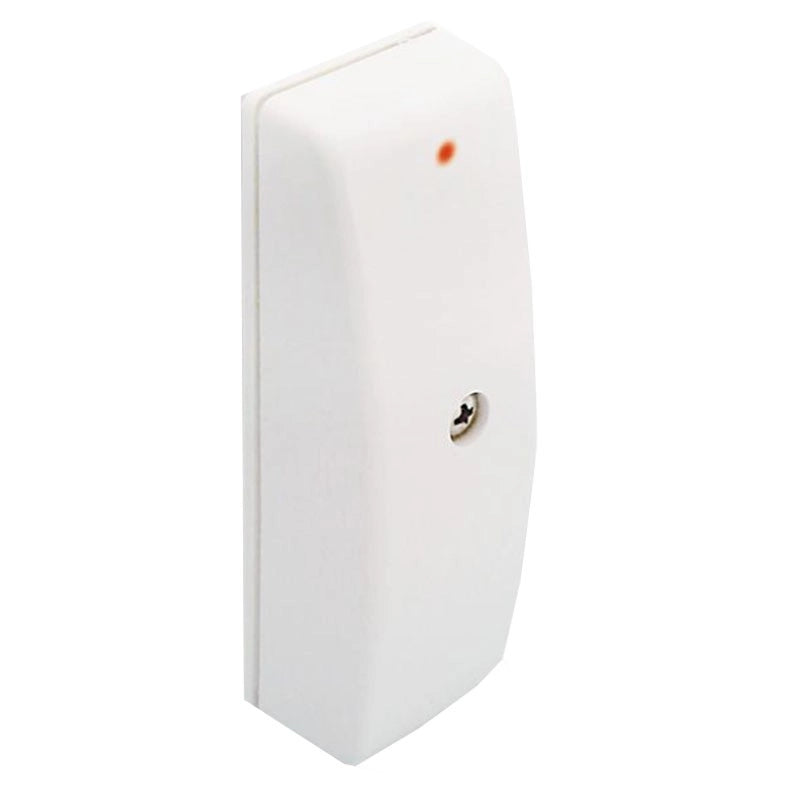

Hiltron sensore elettronico rivelatore d'urti, 12V contatto N.C. C70S

Sensore elettronico rivelatore d'urti Hiltron, con le seguenti caratteristiche:


Sensibilità regolabile
Tamper di protezione antiapertura
Sensore piezoelettrico anti-shock
Colore bianco
Installazione a parete e su vetro
Tensione nominale di alimentazione 12Vcc ±10%
Assorbimento massimo 10mA
Copertura 1,5mt (cemento) ÷ 3,5mt (vetro, legno, acciaio)

Altre caratteristiche:

Uscita allarme NC
Contenitore esterno ABS
Temperatura di funzionamento +5°C ÷ 40°C
Grado di sicurezza : 1
Classe ambientale : 2
Dimensioni (LxAxP) 77x26x21mm
Conforme alla norma CEI EN 50131-1

INSTALLAZIONE:

Fissare saldamente il sensore verticalmente alla superficie. (Se si installa il C70S in ambienti in cui può verificarsi della condensa, è opportuno montare il dispositivo con il foro per l'ingresso dei cavi rivolto verso il basso).
Controllare assicurandosi che la base aderisca perfettamente. In questo modo le vibrazioni raggiungono  il sensore piezoelettrico senza venire attenuate da altri materiali  frapposti.
Utilizzare i due fori premarcati per avvitare la base del sensore se la superficie lo consente, oppure utilizzare un collante appropriato.
Togliere il ponticello jmp per utilizzare la funzione di conta impulsi con la quale il sensore richiede di rilevare una vibrazione di maggiore ampiezza e/o di maggiore durata prima di rilevare un allarme.
Posizionare il circuito facendo corrispondere i tre fori alle spine presenti sulla base.
Provvedere al collegamento elettrico, regolare il trimmer per una sensibilità media e chiudere il coperchio serrando la vite centrale.

TEST DI FUNZIONAMENTO: Testare il funzionamento del sensore per verificare l'esatta regolazione della sensibilità: Il sensore deve rivelare un allarme con una sollecitazione decisa, tipica degli impatti tesi a demolire la superficie da proteggere, ma deve risultare insensibile alle sollecitazioni minori. Regolare il trimmer della sensibilità per successive approssimazioni avendo cura di richiudere il contenitore prima di effettuare il test.
