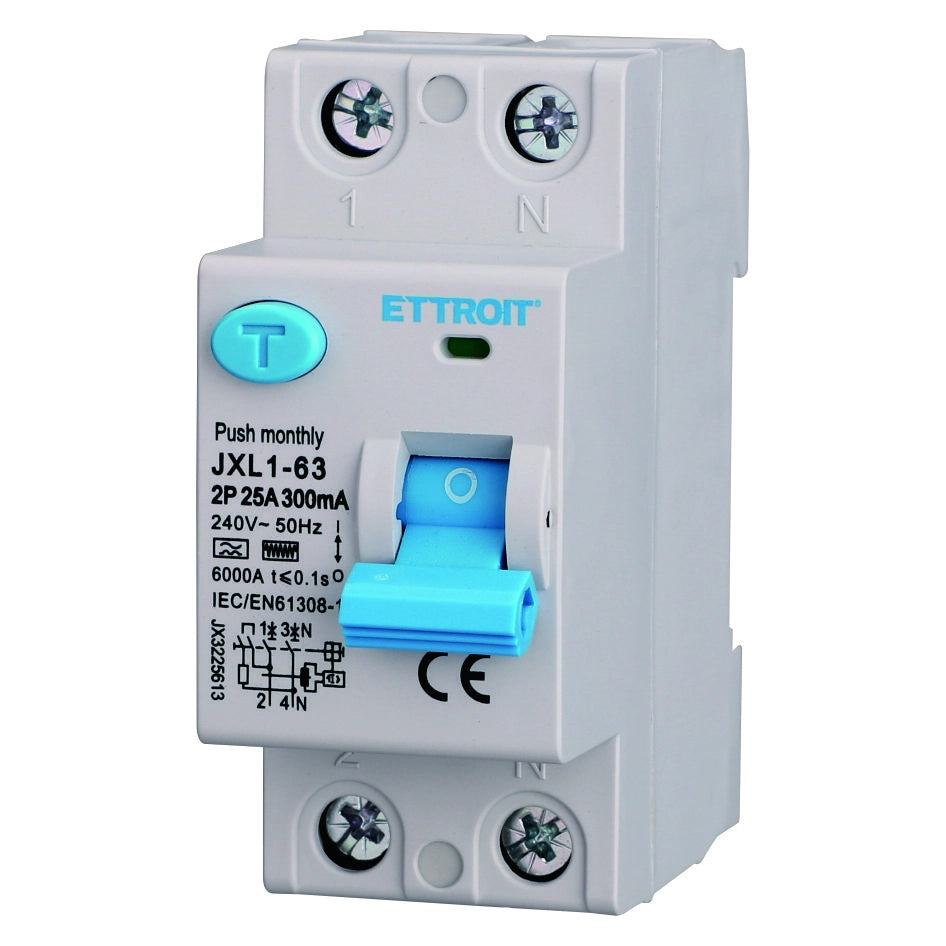

Ettroit JX3225613 Interruttore Differenziale Puro Tipo F 2P 25A 300mA 220V 6kA

L'Ettroit JX3225613 è un interruttore differenziale puro bipolare 2P Tipo F, progettato per rilevare le correnti di dispersione verso terra e interrompere il circuito quando viene superata la soglia differenziale prevista.

Il dispositivo presenta una corrente nominale di 25A e una sensibilità differenziale di 300mA, con alimentazione nominale a 220-230V AC.

Grazie alla tecnologia Tipo F, rappresenta una soluzione indicata per circuiti nei quali possono essere presenti apparecchiature elettroniche e carichi dotati di inverter o convertitori di frequenza, sempre nel rispetto delle caratteristiche e delle prescrizioni previste dal progetto dell'impianto.

Differenziale Puro Tipo F

Il modello JX3225613 è un differenziale puro RCCB. La sua funzione è quindi quella di rilevare le correnti differenziali verso terra.

Non deve essere confuso con un interruttore magnetotermico differenziale: essendo un differenziale puro, deve essere correttamente coordinato con le necessarie protezioni contro sovraccarico e cortocircuito previste per il circuito.

Corrente Nominale 25A

La corrente nominale In è pari a 25A. Questa caratteristica deve essere correttamente dimensionata in relazione al circuito, ai conduttori e alle altre protezioni presenti nell'impianto elettrico.

Sensibilità Differenziale 300mA

La corrente differenziale nominale di intervento è pari a 300mA.

È importante distinguere questa versione dalle varianti Ettroit della stessa famiglia con sensibilità 30mA: il codice JX3225613 identifica specificamente la versione 25A 300mA.

Tipo F per Carichi Elettronici

La classificazione Tipo F rende il dispositivo particolarmente interessante negli impianti moderni in presenza di determinati carichi elettronici e apparecchiature con controllo della velocità o della frequenza.

Può trovare applicazione, quando previsto dal progetto dell'impianto, in circuiti che alimentano apparecchiature come:

• Climatizzatori con inverter
• Pompe di calore
• Elettrodomestici con controllo elettronico
• Motori monofase controllati elettronicamente
• Apparecchiature elettroniche
• Alimentatori switching
• Altri carichi compatibili con differenziali Tipo F

Installazione su Guida DIN

L'interruttore differenziale Ettroit è progettato per il montaggio su guida DIN da 35 mm all'interno di centralini e quadri elettrici modulari.

La configurazione bipolare occupa solamente 2 moduli DIN, consentendo una facile integrazione nei comuni quadri elettrici.

Pulsante TEST

Sulla parte frontale è presente il pulsante di TEST, utilizzato per effettuare la verifica periodica del corretto funzionamento del meccanismo differenziale secondo le indicazioni previste dal produttore.

Applicazioni

L'Ettroit JX3225613 può essere utilizzato, previo corretto dimensionamento dell'impianto, in differenti contesti:

• Impianti elettrici residenziali
• Quadri elettrici
• Impianti commerciali
• Uffici e studi professionali
• Impianti con apparecchiature elettroniche
• Circuiti con carichi dotati di inverter
• Impianti elettrici del settore terziario

Caratteristiche Tecniche

• Marca: Ettroit
• Codice prodotto: JX3225613
• Tipologia: Interruttore differenziale puro RCCB
• Tipo differenziale: F
• Numero poli: 2P / bipolare
• Corrente nominale In: 25A
• Sensibilità differenziale I?n: 300mA
• Tensione nominale: 220-230V AC
• Frequenza: 50Hz
• Capacità condizionale dichiarata: 6kA
• Installazione: Guida DIN 35 mm
• Ingombro: 2 moduli DIN
• Pulsante TEST: Sì
• Grado di protezione frontale: IP20
• Normativa indicata: IEC/EN 61008-1
• EAN: 8053782743674

Ettroit JX3225613 - Differenziale Puro Tipo F 25A 300mA

L'Ettroit JX3225613 è una soluzione modulare per la protezione differenziale degli impianti elettrici, caratterizzata da configurazione 2P, corrente nominale 25A e sensibilità 300mA.

La tecnologia Tipo F, il montaggio su guida DIN, l'ingombro di soli 2 moduli e il pulsante TEST frontale lo rendono adatto alla realizzazione e all'aggiornamento di quadri elettrici residenziali e professionali.

Attenzione: si tratta di un differenziale puro e non di un magnetotermico differenziale. La scelta, il dimensionamento e l'installazione devono essere eseguiti da personale qualificato in conformità alle normative applicabili.
