Cos'è un interruttore magnetotermico?

L'interruttore magnetotermico è un componente fondamentale di un impianto elettrico. La sua funzione principale è quella di proteggere l'impianto stesso e i dispositivi ad esso collegati da eventuali danni causati da sovraccarichi o cortocircuiti. In pratica, interrompendo il flusso di corrente quando si verifica una situazione anomala.

Descrizione dettagliata:

• 2P: Indica che l'interruttore ha due poli, ovvero protegge due fasi (generalmente fase e neutro).
• Curva B: La curva B indica la caratteristica di intervento dell'interruttore. È una curva intermedia, adatta a proteggere carichi leggermente induttivi, come motori elettrici di piccole dimensioni.
• In=50A: Corrente nominale: l'interruttore può sopportare continuamente una corrente di 50 Ampere.
• Icn= 6kA: Potere di interruzione: in caso di cortocircuito, l'interruttore può interrompere una corrente di 6 kiloAmpere.
• Vn= 400 Vac: Tensione nominale: l'interruttore è progettato per funzionare a 400 Volt in corrente alternata.
• 2 moduli: Indica che l'interruttore occupa due unità di misura standard (moduli DIN) nei quadri elettrici.

A cosa serve in pratica?

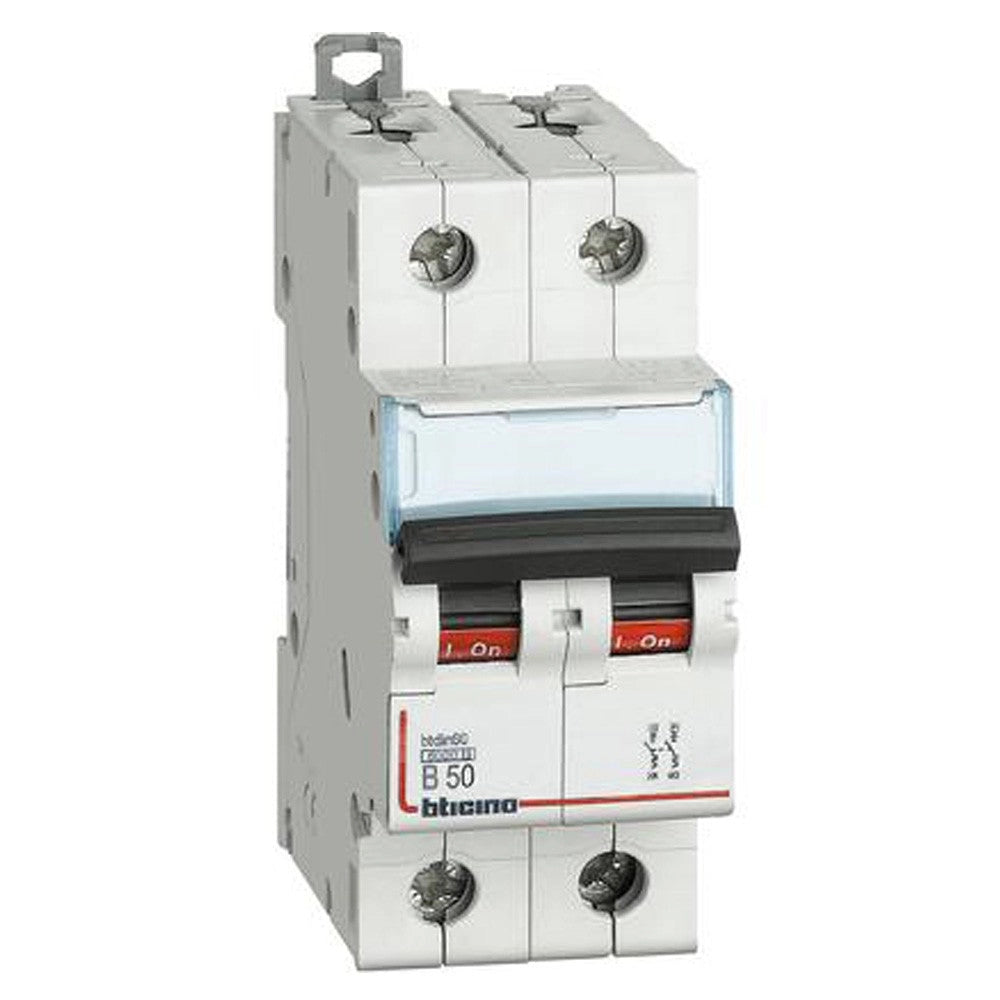

L'interruttore magnetotermico FN82B50 serve principalmente a proteggere un circuito elettrico bifase da:

• Sovraccarichi: Quando la corrente supera i 50 Ampere per un tempo prolungato, l'interruttore interviene per evitare il surriscaldamento dei conduttori e dei componenti elettrici.
• Cortocircuiti: In caso di cortocircuito, la corrente aumenta rapidamente e l'interruttore interviene istantaneamente per limitare i danni.

Perché scegliere la curva B?

La curva B è una scelta adatta per proteggere carichi che presentano un certo grado di induttanza, come i motori elettrici. Questi carichi generano una corrente di spunto all'avvio superiore alla corrente nominale, ma si stabilizzano rapidamente. La curva B permette di sopportare queste correnti di spunto senza scattare inutilmente.
