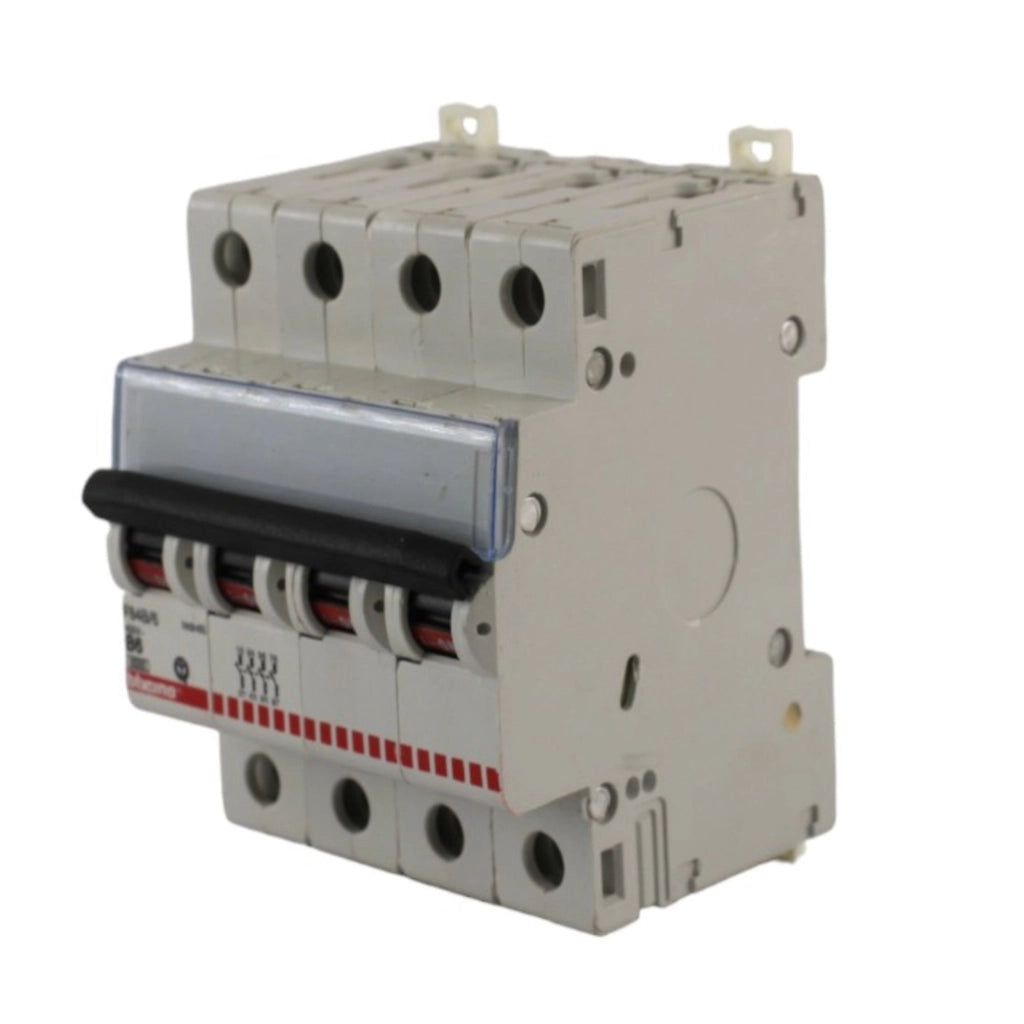

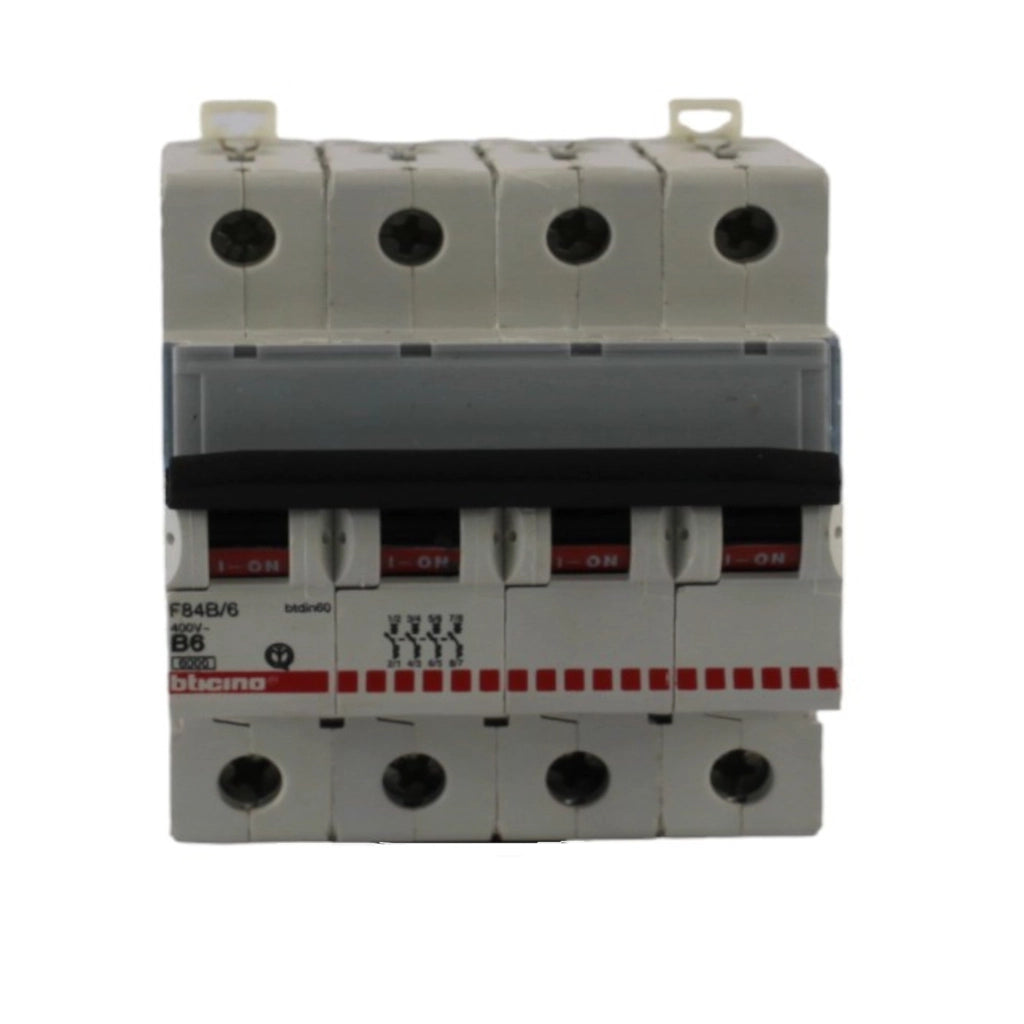

Un interruttore magnetotermico è un dispositivo di sicurezza essenziale in un impianto elettrico. La sua funzione principale è quella di proteggere l'impianto e le persone da sovraccarichi di corrente (quando troppa corrente scorre per un tempo prolungato) e cortocircuiti (quando si crea un contatto accidentale tra conduttori, causando un flusso di corrente molto elevato).

Caratteristiche:

• 4 Poli: Indica che l'interruttore ha quattro contatti elettrici, solitamente utilizzati negli impianti trifase per controllare tutte e tre le fasi più il neutro.
• 4 Moduli: Si riferisce alle dimensioni dell'interruttore, che occupa quattro moduli DIN in un quadro elettrico. Un modulo DIN è un'unità di misura standard per la larghezza dei componenti modulari all'interno di un quadro elettrico.
• 6A: Questa è la corrente nominale dell'interruttore, ovvero il valore massimo di corrente che può interrompere in modo sicuro e continuo senza danneggiarsi.

A Cosa Serve?

• Protezione degli Impianti: L'interruttore magnetotermico protegge gli impianti elettrici da danni causati da sovraccarichi (ad esempio, un eccessivo numero di apparecchi collegati contemporaneamente) o cortocircuiti (ad esempio, un filo scoperto che tocca la massa).
• Sicurezza delle Persone: Interrompendo il flusso di corrente in caso di guasto, evita il rischio di incendi, scosse elettriche e altri pericoli.

Come Funziona?

All'interno dell'interruttore sono presenti due meccanismi principali:

• Termico: Risponde ai sovraccarichi, riscaldandosi e deformandosi quando la corrente supera un certo valore per un tempo prolungato.
• Magnetico: Risponde ai cortocircuiti, attivandosi immediatamente in presenza di correnti elevate.

Quando uno di questi meccanismi si attiva, l'interruttore si apre, interrompendo il circuito.

Applicazioni Tipiche

• Quadri elettrici industriali e civili: Per proteggere i circuiti di illuminazione, potenza e altri carichi elettrici.
• Impianti fotovoltaici: Per proteggere gli inverter e i circuiti di distribuzione.
• Macchinari industriali: Per proteggere i motori elettrici e altri componenti.
