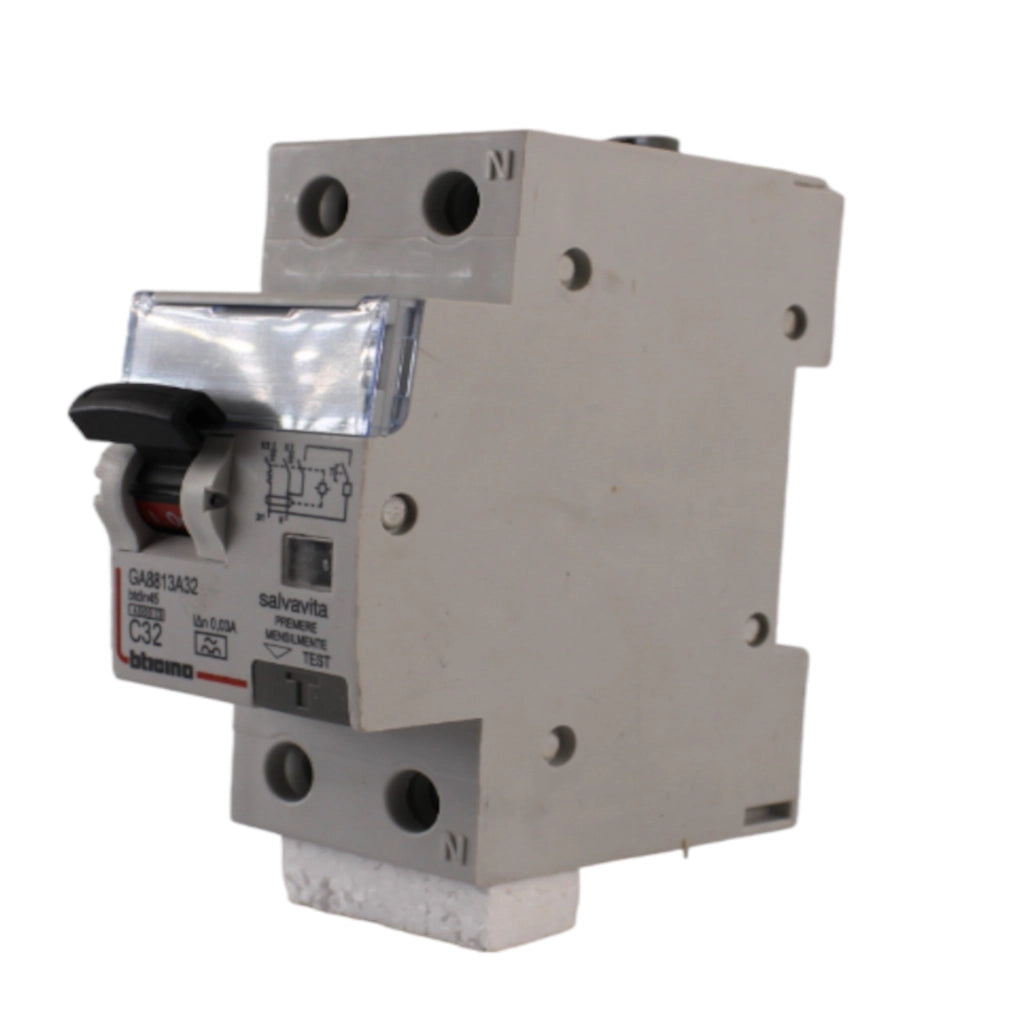

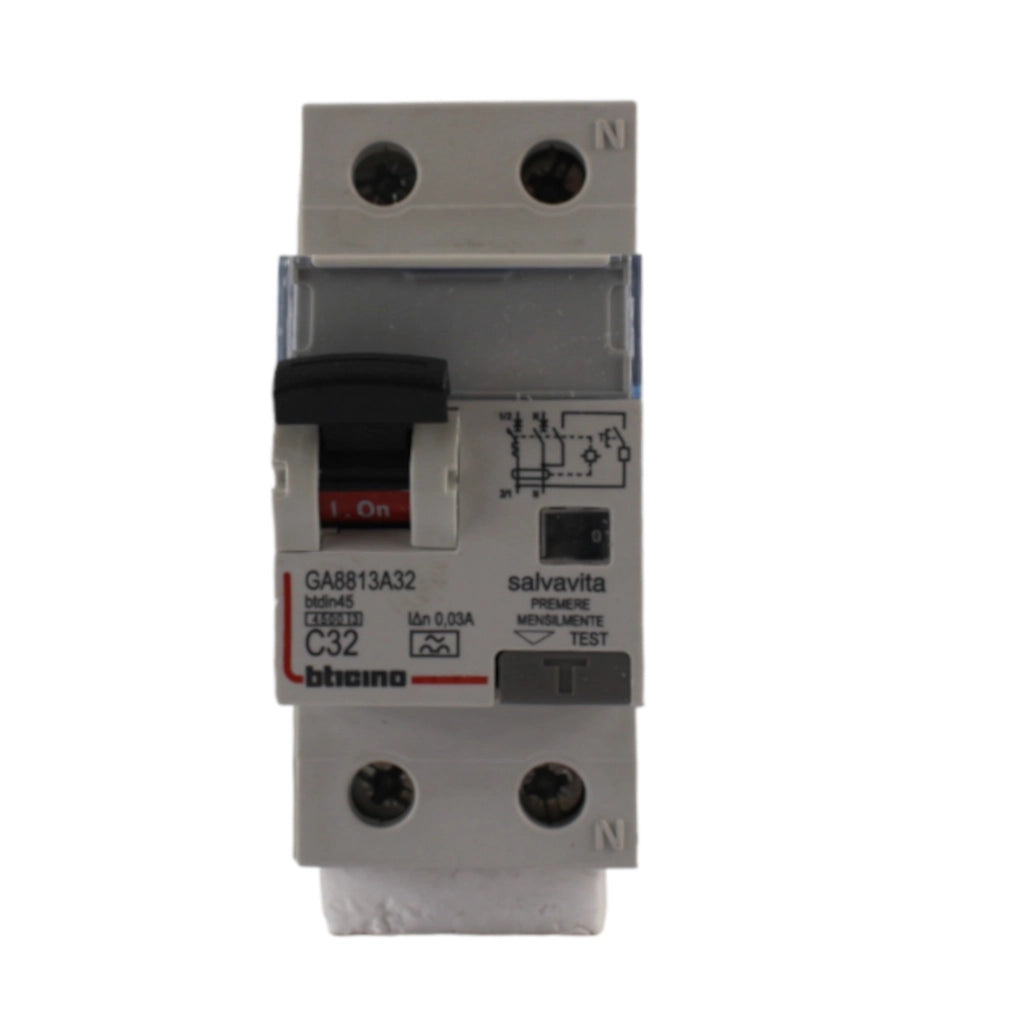

E' un dispositivo di sicurezza essenziale negli impianti elettrici. Combina le funzioni di un interruttore magnetotermico e di un dispositivo a differenziale residua (DDR). La sua funzione principale è quella di proteggere le persone da scosse elettriche e l'impianto da sovraccarichi e cortocircuiti.

Caratteristiche:

• 1P+N: Indica che l'interruttore ha due poli, uno per la fase (P) e uno per il neutro (N), utilizzato per impianti monofase.
• Classe A: Indica che il differenziale è sensibile sia alle correnti differenziali alternate che a quelle continue, offrendo una protezione più completa rispetto alla classe AC.
• 0,03: Indica la corrente differenziale nominale (Idn) espressa in ampere. Questo valore rappresenta la soglia di sensibilità del dispositivo: se la corrente di dispersione supera i 30 mA, l'interruttore scatta.
• 32A: È la corrente nominale dell'interruttore magnetotermico, ovvero il valore massimo di corrente che può interrompere in modo continuo senza danneggiarsi.
• 4,5kA: Indica il potere di interruzione dell'interruttore, ovvero la capacità di interrompere un cortocircuito con una corrente di 4,5 kiloampere.

A Cosa Serve?

• Protezione delle persone: Protegge da scosse elettriche rilevando e interrompendo rapidamente la corrente elettrica in caso di dispersione verso terra, anche in presenza di correnti continue (es. dovute a carichi elettronici).
• Protezione dell'impianto: Protegge l'impianto elettrico da danni causati da sovraccarichi (es. troppi apparecchi collegati contemporaneamente) e cortocircuiti (es. un filo scoperto che tocca la massa).

Applicazioni Tipiche

• Impianti civili: Per proteggere circuiti di illuminazione, prese e altri piccoli carichi in abitazioni e uffici, in particolare quando sono presenti carichi elettronici (es. computer, televisori).
• Quadri elettrici di piccole dimensioni: Grazie alle sue dimensioni compatte, è ideale per essere installato in quadri elettrici di piccole dimensioni.
