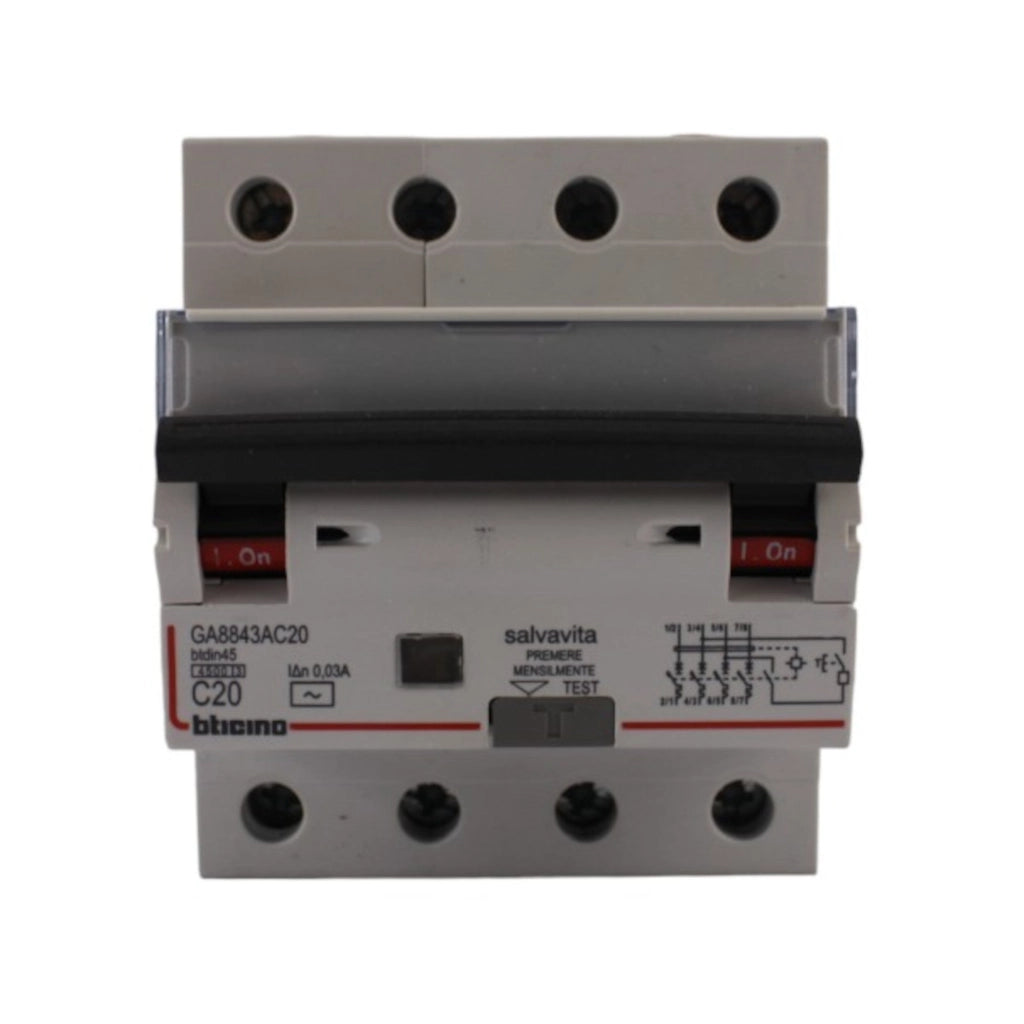

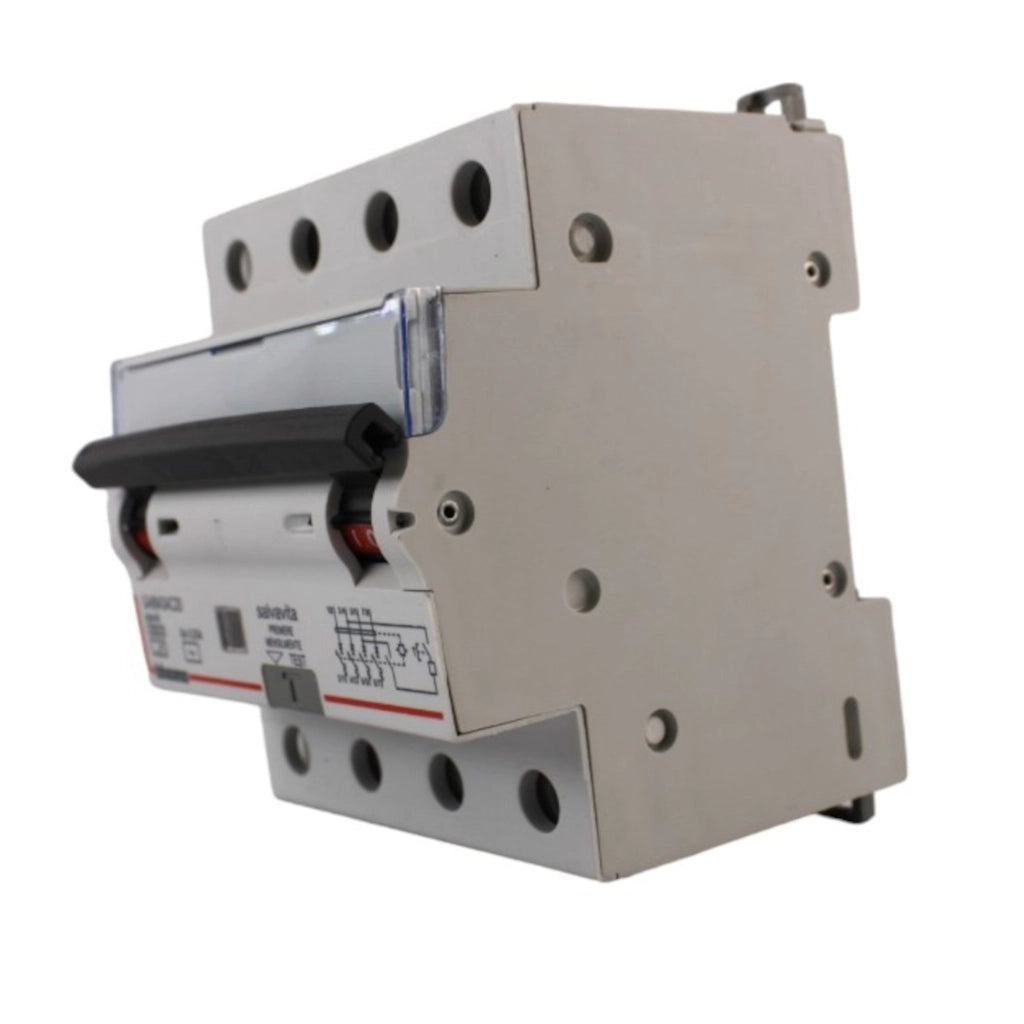

E' un componente fondamentale di un impianto elettrico. Combina le funzioni di un interruttore magnetotermico e di un dispositivo a differenziale residua (DDR).

• Interruttore magnetotermico: Protegge l'impianto da sovraccarichi (es. troppi apparecchi collegati contemporaneamente) e cortocircuiti (es. un filo scoperto che tocca la massa).
• Dispositivo a differenziale residua (DDR): Protegge le persone da scosse elettriche rilevando eventuali dispersioni di corrente verso terra.

Caratteristiche:

• 4 Poli: Significa che l'interruttore ha quattro contatti elettrici, solitamente utilizzati per impianti trifase con neutro.
• 4 Moduli: Indica le dimensioni dell'interruttore, che occupa quattro moduli DIN in un quadro elettrico.
• Tipo AC: Indica che il differenziale è sensibile alle correnti differenziali alternate, tipiche delle fughe di corrente verso terra.
• 20A: È la corrente nominale dell'interruttore magnetotermico, ovvero il valore massimo di corrente che può interrompere in modo continuo senza danneggiarsi.
• 4,5kA: Indica il potere di interruzione dell'interruttore, ovvero la capacità di interrompere un cortocircuito con una corrente di 4,5 kiloampere.
• 230VAC: Indica la tensione nominale dell'impianto per cui è progettato l'interruttore.

A Cosa Serve?

• Sicurezza delle persone: Protegge da scosse elettriche interrompendo immediatamente l'alimentazione in caso di dispersione di corrente verso terra.
• Protezione dell'impianto: Protegge l'impianto elettrico da danni causati da sovraccarichi e cortocircuiti.

Come Funziona?

Il principio di funzionamento si basa sulla misurazione della corrente che entra e esce dal dispositivo. In condizioni normali, la corrente entrante è uguale a quella uscente. Se si verifica una dispersione (ad esempio, una persona tocca una parte conduttrice sotto tensione), si crea una differenza tra le due correnti, che viene rilevata dal differenziale, provocando lo scatto dell'interruttore e l'interruzione dell'alimentazione.

Applicazioni Tipiche

• Quadri elettrici civili e industriali: Per proteggere persone e impianti in abitazioni, uffici, industrie, ecc.
