Kit Completo per Automazione

per Porte a Molla o Sezionali

Uso Intensivo

SISTEMA A MONTAGGIO RAPIDO

Professionale

+ RILEVATORE DI OSTACOLI

+ ENCODER OTTICO

Mod. UNIKO 100kg

Dall'alto della tecnologia

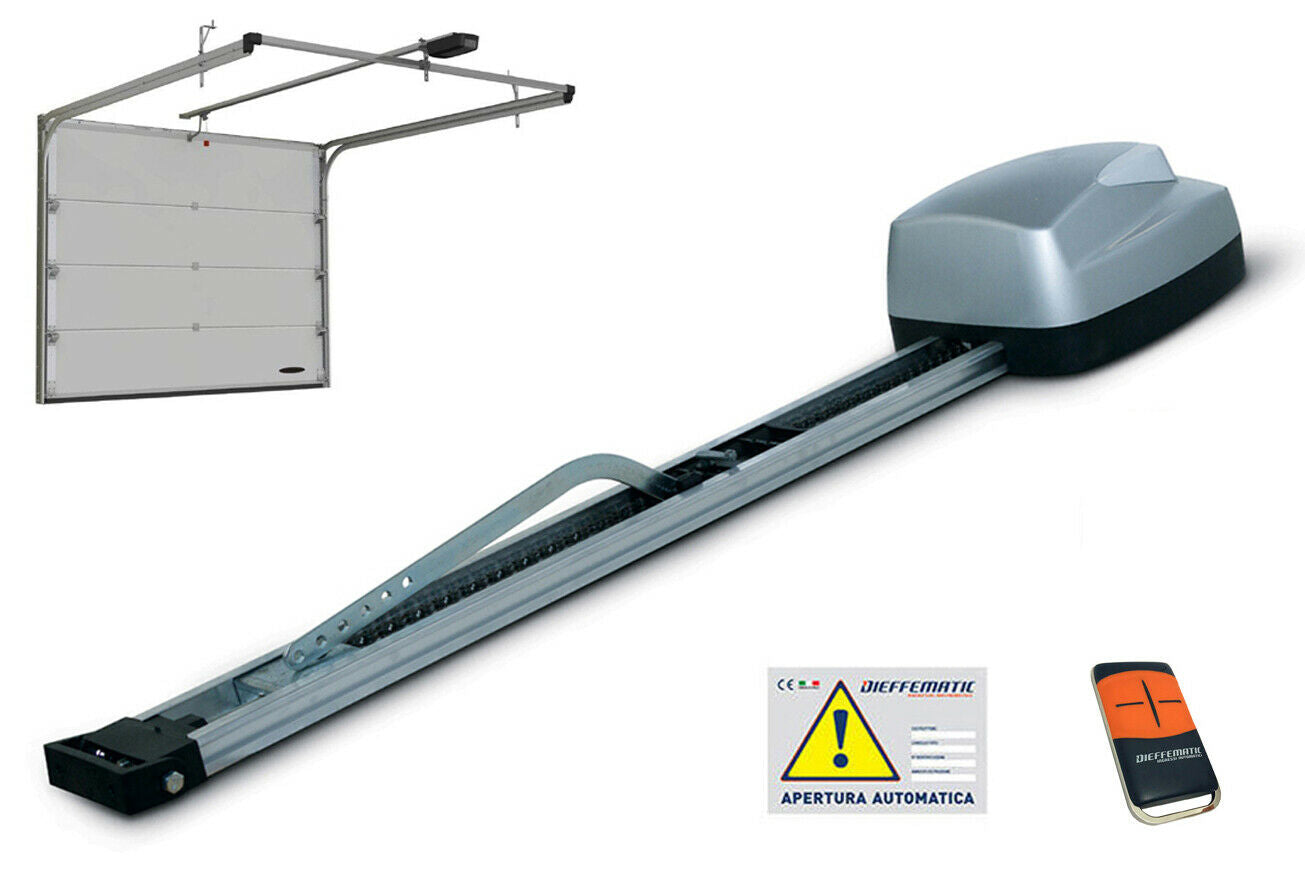

UNIKO è un attuatore elettromeccanico a soffitto dal design moderno,

per porte a molla o sezionali.

Disponibile in due modelli:

Per uso residenziale (UNIKO 60).

Per uso condominiale (UNIKO 100).

In questo prodotto si concentra un alto valore tecnologico che conferisce al prodotto numerose qualità:

Dimensioni compatte (360 x 200 x 120 mm).

Tempi d'installazione ridotti del 40%.

Base in robusto materiale plastico che riduce il peso dell'operatore e lo rende più maneggevole.

Predisposto per l'utilizzo di lampade a basso consumo.

UNIKO 70KG    UNIKO 100KG

ALIMENTAZIONE MOTORE                               24 Vcc24 Vcc

SPINTA MAX                                              700 N        1000 N

DIMENSIONE MAX PORTATA                        10 MQ14 MQ

GIRI MOTORE                           200 RPM       200 RPM ENCODER

ASSORBIMENTO MEDIO                              0,7 A 1,2 A

PIGNONE1/2 X1/8 Z9 PASSO 8 Z121/2 X1/8 Z9 PASSO 8 Z12

RUMOROSITà                                   < 30 DBA  < 30 DBA

TEMPERATURA DI ESERCIZIO                     -20/55°C  -20/55°C

GRADO DI PROTEZIONE                                      IP30IP30

MONTAGGIO IN TRE MOSSE BREVETTATO:

UNIKO si monta in tre mosse sull'apposito binario senza l'utilizzo di utensili.

1-Montare sul binario la piastra di supporto avvitando i due bulloni e fissando la parte inferiore.

2-Prendere l'operatore, innestare l'albero e ruotare.

3-Inserire la spina.

Per smontarlo è sufficiente un cacciavite per far fuoriuscire la spina.

CLICCA SUL LINK PER IL MANUALE IN PDF:

MANUALE PARTE MECCANICA DEL PRODUTTORE

MANUALE PARTE ELETTRONICA DEL PRODUTTORE

COMPOSIZIONE DEL KIT:

n° 1 Kit Motoriduttore 24V bassa tensione, portata max 100kg, finecorsa incorporato.

n° 1 Centrale di comando posizionata nel carter motore, con trimmer di regolazione della forza motore e ENCODER, rallentamento in apertura e chiusura, 4 Logiche di funzionamento: passo-passo, semiautomatica 1 e 2, automatica condominiale. Luce di cortesia,Protezioni contro sovratensioni, Ingresso per Fotocellule, coste di sicurezza e Batteria tampone.

n° 1  Ricevente radio monocanale incorporata nella centralina(433.9 MHz)

n° 1  Antenna incorporata nella Centralina, portata 30 metri (433.9 MHz)

n° 1  Telecomando 4 canali ROLLING CODE

n° 1 Guida di scorrimento in alluminio trattato con catena da 3mt

n° 1 Sblocco di emergenza interno

n° 1 Luce di cortesia

n° 1 Set di viti e staffe per il montaggio

n° 1  Istruzioni di montaggio della parte meccanica ed elettronica in ITALIANO

Garanzia 24 mesi
