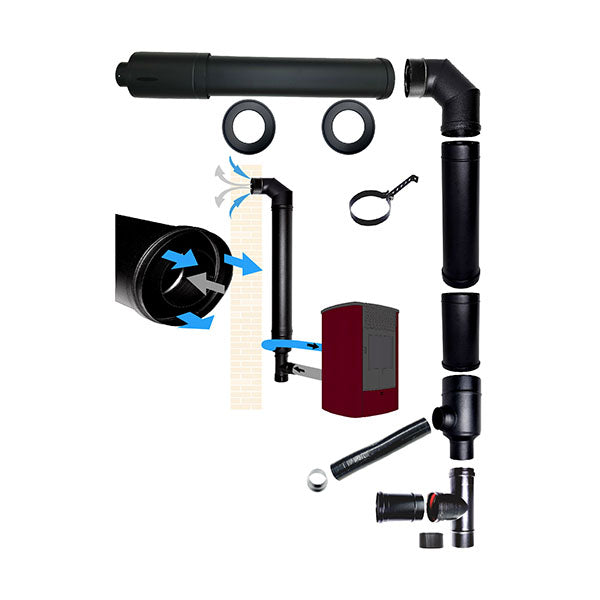

kit tubi canna fumaria stufa pellet coassiale dn 100 150 scarico fumi aspirazione aria made in Italy

kit aspirazione e scarico coassiale per stufa a pellet   Kit facciata MBM 100/150 per configurazione orizzontale concentrica coassiale per stufe a tenuta stagna con scarico in facciata (ove consentito). Questo tipo d’installazione con uscita frontale è molto semplice da realizzare, perché non richiede un sollevamento attraverso il tetto e di conseguenza non necessita di nessun lavoro tecnico e costoso. Questo permette alla stufa di funzionare a tenuta stagna, prendendo l’aria all’esterno dell’abitazione grazie alla tubazione coassiale. Questo è obbligatorio in Francia per le case BBC o RT2012. Il principio è molto semplice: i tubi hanno 2 condotti distinti. All’esterno il tubo ha un diametro di 130mm, ed è la parte all’interno della quale passerà l’aria, all’interno c’è un secondo condotto di diametro 80mm utilizzato per l’evacuazione dei fumi. Questo permette di pre-riscaldare l’aria in ingresso migliorando l’efficienza del generatore di calore. Il foro nel muro deve quindi avere un diametro minimo di 140mm. Una volta realizzato il foro, l’assemblaggio di tutti gli elementi richiederà pochi minuti. Questi tubi vanno ad incastrarsi l’uno nell’altro con attacco maschio/femmina.     ELEMENTI COMPRESI NEL KIT: nr.1 Raccordo T 90F SMALTATO NERO ø100 (COD. SMRT80100F) + TAPPO CONDENSA CHIUSO NERO nr. 1 ELEMENTO SDOPPIATORE ø100/150 COASSIALE NERO (COD. PCGS08100) nr. 1 ELEMENTO LINEARE 1 MT ø100/150 COASSIALE NERO (COD. PCED01100) nr. 1 ELEMENTO LINEARE 0.5 MT ø100/150 COASSIALE NERO (COD. PCED02100) nr. 1 CURVA 90 ø100/150 COASSIALE NERO (COD. PCCN90100) nr. 1 TERMINALE ORIZZONTALE ø100/150 COASSIALE NERO (COD. PCTS07100) nr. 1 TUBO FLESSIBILE IN ALLUMINIO NERO ø50 L. 1,5 MT (COD. FLXACN15050) + RIDUZIONE ø50/40 ALLUMINIO NAT (COD. PPRC09050) nr. 2 ROSONE NERO ø150 IN SILICONE (COD. PPROSONE150S) nr. 4 FASCETTA DI BLOCCAGGIO ø150 COASSIALE NERO (COD. PCFB19100) nr. 3 FASCETTA DI BLOCCAGGIO ø100 SMALTATO NERO (COD. PPFB19100X) nr. 1 FASCETTA MURALE NERA REGOLABILE ø130-180 (COD. PPFM80130) nr. 1 ELEMENTO LINEARE 0.25 MT ø100 SMALTATO NERO (COD. SMED03100) (da installare in caso di distanziamento a muro, ove necessario) Guarnizioni in silicone ad alta temperatura comprese su tutti gli elementi   A RICHIESTA nr. 1 PROTEZIONE ANTI-CALORE (montaggio facoltativo a richiesta)   ISTRUZIONI DI MONTAGGIO: 1.       Installazione del TEE con il suo tappo condensa. 2.       Installazione dell’elemento sdoppiatore. 3.       Rimuovere, se necessario, il pannello di controllo in modo che i tubi verticali possano essere posizionati senza toccare o passare troppo vicino al pannello stesso. 4.       Installazione dei 2 elementi coassiali da 1 mt e 0.5 mt. 5.       Installazione della curva a 90. A partire da questo momento potete posizionare la vostra stufa e tracciare la posizione esatta per la realizzazione del foro a muro. 6.Installazione del terminale di attraversamento a parete. Lo spessore massimo di attraversamento del muro è di circa 0.5 mt. È necessario che questo terminale sia di circa 30 cm all’esterno. Il collare a muro serve per fissare la canna alla parete ( NB: non sopporta carichi verticali). È anche importante che la facciata su cui è realizzata questa uscita sia essere libera da qualsiasi ostacolo che possa disturbare lo scarico dei gas di combustione e/o l'alimentazione dell'aria (ad es. Angolo della parete di ritorno). 7.       Installazione del tubo di aspirazione dell’aria tra il raccordo a T (elemento sdoppiatore) e l’uscita della stufa. La riduzione da ø50 a ø40 dovrà essere utilizzata solo nel caso in cui l’uscita della stufa sia di tali dimensioni. 8.       Nel kit è presente un elemento a copertura del raccordo a T (protezione anti-calore), ma il suo montaggio è facoltativo.
