La Knipex Valigetta Per Il Fotovoltaico 97 91 04 V01 è un set professionale da 7 pezzi dedicato allinstallazione e alla manutenzione di impianti fotovoltaici con connettori MC4, disponibile tra le Cassette Porta Attrezzi di Yeppon, dove puoi confrontarla con altri set della stessa categoria.

Knipex Valigetta Fotovoltaico MC4 — Set 7 Pezzi

Design e materiali

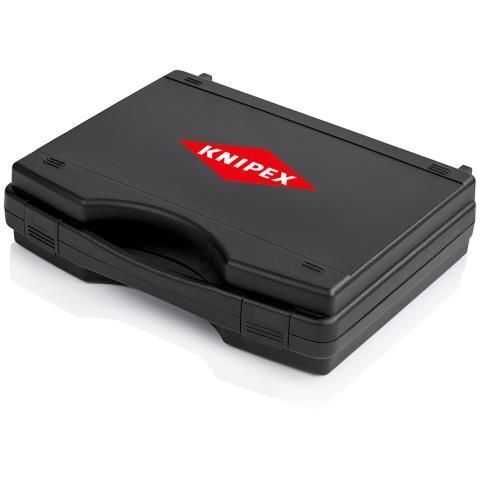

La valigetta portautensili Knipex per il fotovoltaico è realizzata in resina sintetica antiurto, un materiale scelto per resistere agli urti e alle sollecitazioni tipiche del lavoro in cantiere o in quota durante linstallazione di impianti solari. La struttura esterna è compatta e maneggevole: le dimensioni esterne sono 34,5 cm di lunghezza, 28 cm di larghezza e 8 cm di altezza, valori che consentono di trasportarla agevolmente e di riporla in spazi ridotti allinterno di un furgone o di un magazzino. Il peso complessivo del set è di circa 2,01 kg, una cifra contenuta considerando i 7 utensili professionali inclusi.

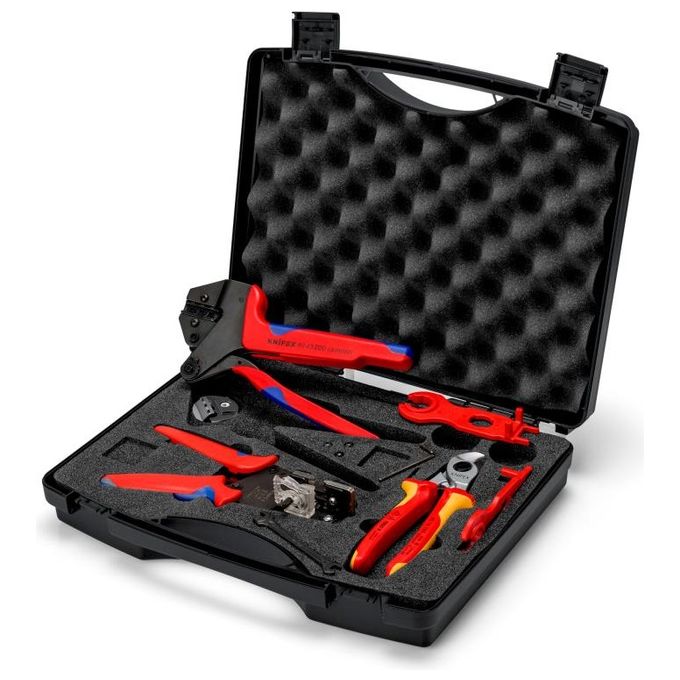

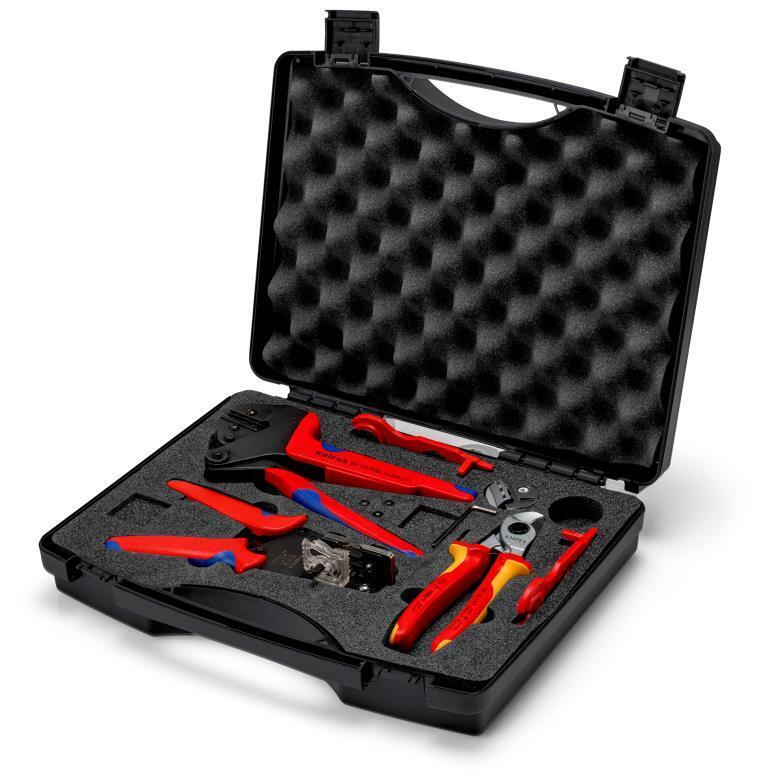

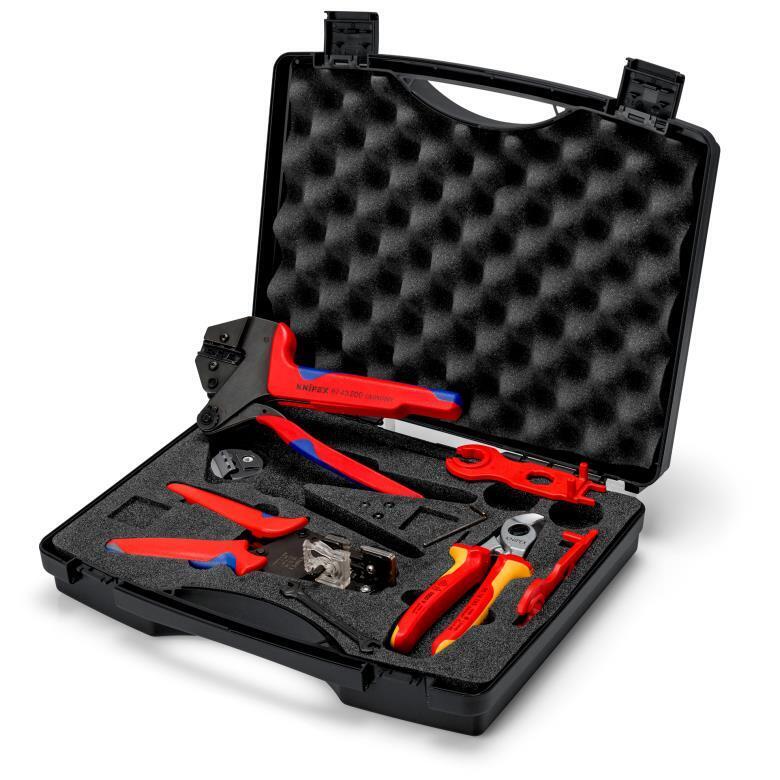

Allinterno, la valigetta è dotata di un inserto in materiale espanso con cavità preformate su misura per ciascun utensile. Ogni strumento ha il proprio alloggiamento sagomato: le pinze, le cesoie, le matrici di crimpaggio e i posizionatori sono mantenuti fermi e protetti durante il trasporto, evitando urti tra gli attrezzi e riducendo il rischio di danni alle superfici di lavoro degli utensili stessi. Le cavità preformate facilitano anche il controllo visivo immediato del contenuto: a colpo docchio si verifica se tutti i 7 pezzi sono presenti prima di chiudere la valigetta e spostarsi sul cantiere successivo.

La qualità costruttiva della custodia riflette lo standard Knipex: la chiusura è solida e mantiene il contenuto al sicuro anche in caso di caduta accidentale. Linserto in schiuma sagomata non è un semplice riempitivo, ma un sistema di organizzazione progettato per garantire che ogni utensile torni sempre nella posizione corretta, preservando la calibrazione degli strumenti di crimpatura nel tempo.

Prestazioni e funzionalità

Il set Knipex 97 91 04 V01 riunisce in ununica valigetta tutti gli utensili necessari per lavorare in modo completo sui connettori fotovoltaici MC4 (Multi-Contact), lo standard più diffuso negli impianti solari residenziali e industriali. Ogni strumento è selezionato per coprire una fase specifica del processo: spelatura, taglio, crimpatura, montaggio e smontaggio dei connettori.

La pinza universale per terminali 97 43 200 è il cuore del set: accetta matrici di crimpaggio intercambiabili ed è calibrata in fabbrica con una forza di serraggio precisa, garantendo crimpature conformi alle specifiche dei connettori MC4 senza necessità di regolazioni manuali da parte delloperatore. Questo si traduce in connessioni elettricamente sicure e meccanicamente stabili, fondamentali in un impianto fotovoltaico dove una crimpatura imprecisa può causare perdite di efficienza o rischi di surriscaldamento.

La matrice di crimpaggio 97 49 66 è compatibile con sezioni di cavo da 2,5 a 6,0 mm², la gamma standard per i cavi solari utilizzati negli impianti fotovoltaici. Il posizionatore 97 49 66 1 assicura il corretto allineamento del connettore durante la crimpatura, riducendo gli errori di posizionamento.

Le cesoie per cavi 95 16 165 tagliano cavi in rame fino a un diametro di 15 mm (sezione fino a 50 mm²), coprendo tutte le sezioni tipicamente impiegate nei circuiti fotovoltaici. Il taglio netto e preciso evita la deformazione del conduttore, facilitando le successive operazioni di spelatura e crimpatura.

La pinza spelacavi di precisione 12 12 11 è dotata di lame sagomate per sezioni di 1,5 / 2,5 / 4,0 / 6,0 mm², le quattro misure più comuni nei cavi solari. Le lame sagomate garantiscono una spelatura pulita senza intaccare i fili del conduttore, preservando lintegrità elettrica del cavo. Il set di attrezzi di montaggio 97 49 66 2 consente di stringere e allentare il pressacavo sui connettori MC4 e di rilasciare il meccanismo di bloccaggio delle custodie, operazioni necessarie sia in fase di installazione che di manutenzione o sostituzione dei connettori.

Esperienza duso e vantaggi

Per un installatore di impianti fotovoltaici, avere tutti gli utensili necessari in ununica valigetta organizzata significa ridurre i tempi di preparazione e di ricerca degli strumenti sul cantiere. Linserto in schiuma con cavità preformate permette di identificare immediatamente quale utensile è necessario e di rimetterlo al suo posto in pochi secondi, senza perdere tempo a cercare tra attrezzi sparsi.

La calibrazione in fabbrica della pinza crimpatrice 97 43 200 elimina una variabile critica nel processo di installazione: loperatore non deve preoccuparsi di regolare la forza di serraggio, perché questa è già impostata al valore corretto per i connettori MC4. Questo riduce il margine di errore umano e garantisce la ripetibilità delle crimpature su tutti i connettori di un impianto, indipendentemente dallesperienza delloperatore.

La compatibilità con cavi da 2,5 a 6,0 mm² per la crimpatura e fino a 50 mm² di sezione per il taglio copre lintera gamma di cavi utilizzati negli impianti fotovoltaici standard, dal singolo modulo fino ai cavi di stringa. Questo significa che il set è utilizzabile sia per piccoli impianti residenziali che per installazioni di dimensioni maggiori, senza necessità di utensili aggiuntivi per le operazioni di base.

Il set di attrezzi di montaggio 97 49 66 2 aggiunge una funzionalità spesso sottovalutata: la possibilità di smontare i connettori MC4 già installati per interventi di manutenzione o sostituzione. Questa capacità trasforma la valigetta da semplice kit di installazione a strumento completo per lintero ciclo di vita dellimpianto fotovoltaico. La valigetta vuota inclusa (97 91 01 LE) è la stessa struttura portante del set completo, a conferma della solidità della custodia come elemento autonomo del sistema.

Con dimensioni di 34,5 x 28 x 8 cm e un peso di 2,01 kg, il set è facilmente trasportabile a mano o inseribile in una borsa portautensili più grande, adattandosi alle esigenze di mobilità tipiche del lavoro su impianti distribuiti su più siti.

Supporto clienti: Per informazioni su ordini, spedizioni e pagamenti, visita Supporto Yeppon.

Valigetta per il fotovoltaico KNIPEX 97 91 04 V01 composta da 7 pezzi, con pinza universale per terminali 97 43 200 A calibrata in fabbrica, cesoie per cavi fino a Ø 15 mm e inserto in schiuma sagomato, dimensioni 34,5 x 8 x 28 cm, peso 2,01 kg.
