Il Link Tester con Display Digitale per Cavi di Rete e Poe con Sonda Cavi Sottotraccia (modello LKMS15) è uno strumento professionale per la diagnosi e la misurazione di cavi di rete, disponibile nella sezione Flessometri Misuratori Laser e Strumenti di Misurazione di Yeppon, dove puoi confrontarlo con altri strumenti della stessa categoria.

Link Tester con Display Digitale per Cavi di Rete e Poe con Sonda Cavi Sottotraccia

Design e materiali

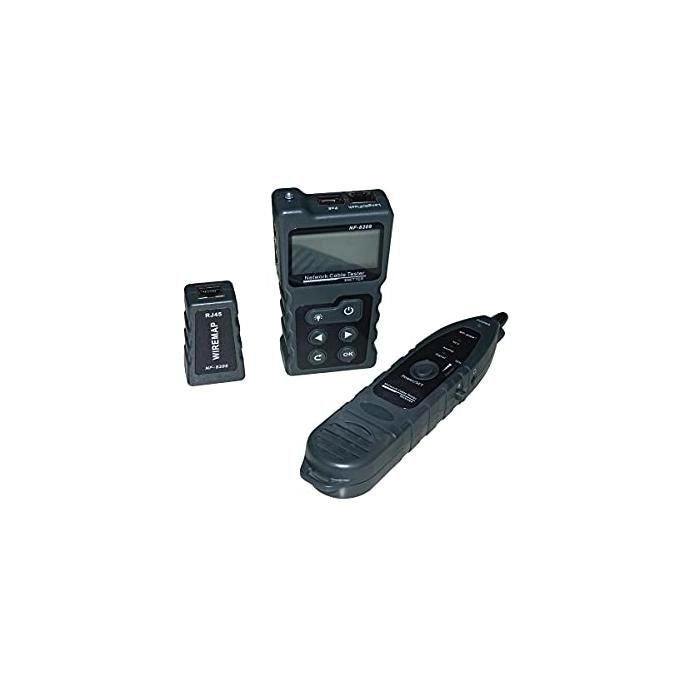

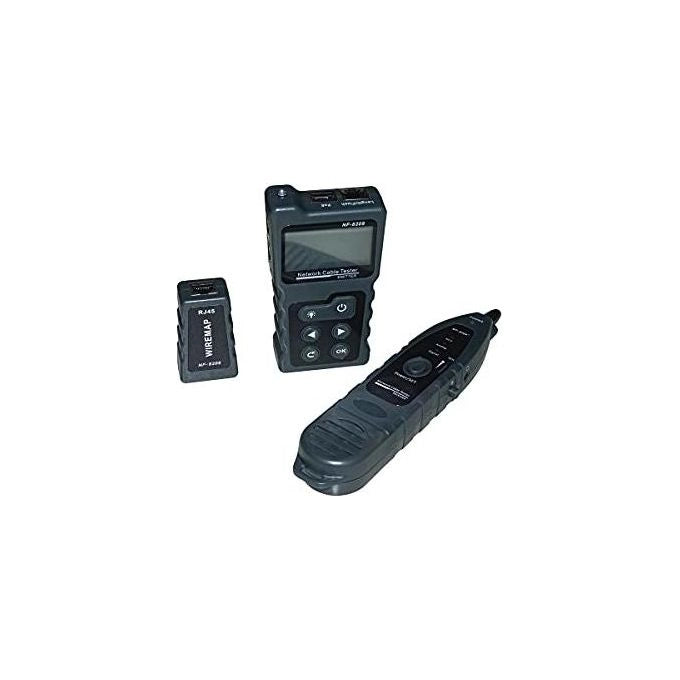

Il Link Lkms15 è composto da tre unità distinte che lavorano in sinergia: un trasmettitore, un ricevitore con sensibilità regolabile e ununità remota dotata di porta di mappatura RJ45. Questa struttura modulare consente di operare in contesti diversi, sia in campo aperto che su impianti già installati, dove i cavi sono posati sottotraccia e non direttamente accessibili.

Il trasmettitore integra un display retroilluminato da 128x64 pixel, che garantisce una lettura chiara dei dati anche in ambienti con scarsa illuminazione, come cavedi, controsoffitti o locali tecnici. Le informazioni vengono mostrate in tempo reale direttamente sullo schermo, senza necessità di collegare il dispositivo a un computer o a unapplicazione esterna.

Lalimentazione è affidata a 3 batterie AAA, una scelta che rende il dispositivo autonomo e facilmente ricaricabile in qualsiasi contesto operativo. La corrente operativa massima del trasmettitore è inferiore a 150 mA, mentre il ricevitore si mantiene sotto i 100 mA, garantendo un consumo contenuto durante le sessioni di lavoro prolungate.

Il peso complessivo della confezione è di circa 0,45 kg, con dimensioni dellimballo di 20 x 18 x 9 cm: un ingombro ridotto che facilita il trasporto nel kit dellinstallatore o del tecnico di rete. La costruzione è pensata per un utilizzo professionale quotidiano, con comandi accessibili e uninterfaccia che non richiede configurazioni complesse per iniziare a operare.

Prestazioni e funzionalità

Il tester per cavi di rete Link Lkms15 copre un insieme di funzioni diagnostiche che lo rendono adatto sia alla fase di installazione che alla manutenzione di impianti esistenti. Verifica la continuità del cavo, individua cortocircuiti, collegamenti aperti e incrociati, e funziona sia su cavi schermati (STP) che non schermati (UTP), compatibile con le categorie Cat 5e, Cat 6 e Cat 6a.

Una delle funzioni più utili in cantiere è la misurazione della lunghezza del cavo: il dispositivo rileva tratte da 2,5 metri fino a un massimo di 200 metri, con unaccuratezza di ±1,8 metri. Per le operazioni di mappatura e scansione, la distanza massima supportata sale fino a 600 metri, coprendo anche impianti di grandi dimensioni come edifici commerciali o strutture industriali.

Il modulo di verifica POE (Power over Ethernet) identifica la presenza di tensione sui cavi di rete in un intervallo compreso tra 5 e 60 Volt DC, con rilevazione fino a 80 Volt nel ricevitore. Il dispositivo riconosce automaticamente lo standard PSE in uso — IEEE 802.3af o IEEE 802.3at — e mostra il valore di tensione direttamente sul display. La protezione integrata è calibrata su DC 48V con corrente massima di 5 mA, a tutela dello strumento e delloperatore.

Il trasmettitore lavora a una frequenza di 130 kHz con un voltaggio massimo di 9 ±1 Vp-p, e supporta sia la modalità analogica che quella digitale. La mappatura avviene direttamente con lo switch, senza necessità di scollegare i cavi dallinfrastruttura attiva, riducendo i tempi di intervento e il rischio di interruzioni del servizio.

Esperienza duso e vantaggi

Chi lavora quotidianamente con impianti di rete sa quanto sia frustrante dover individuare un cavo difettoso in un fascio da decine di conduttori, o dover stimare a occhio la lunghezza di una tratta posata sottotraccia. Il Link Lkms15 risponde esattamente a questi scenari: con la sonda per cavi sottotraccia e la funzione di mappatura fino a 600 metri, è possibile identificare e tracciare i cavi anche quando non sono visibili, senza dover aprire le pareti o smontare i pannelli.

La verifica POE integrata è particolarmente utile negli impianti con telecamere IP, access point wireless o telefoni VoIP alimentati via rete: in pochi secondi il dispositivo conferma se il cavo è attivo, quale standard è in uso (AF o AT) e a quale tensione sta operando, con valori mostrati direttamente sul display 128x64 retroilluminato. Questo elimina la necessità di strumenti separati per la diagnosi POE.

La misurazione della lunghezza con accuratezza di ±1,8 metri su tratte fino a 200 metri consente di documentare con precisione le installazioni, verificare che i cavi rispettino i limiti di lunghezza previsti dagli standard di rete e individuare eventuali anomalie nel percorso. La modalità di mappatura diretta con lo switch permette di operare senza interrompere la rete, un vantaggio concreto in ambienti produttivi dove i tempi di fermo hanno un costo.

Lalimentazione a batterie AAA e il peso contenuto della confezione (circa 0,45 kg) rendono il dispositivo facilmente trasportabile da un sito allaltro. Il ricevitore con sensibilità regolabile si adatta a contesti con diversi livelli di interferenza, mentre lunità remota con porta RJ45 consente test anche su porte già cablate. Nel complesso, il Link Lkms15 è uno strumento pensato per tecnici di rete, installatori e system integrator che hanno bisogno di uno strumento affidabile, leggibile e completo per la diagnosi di impianti cablati.
