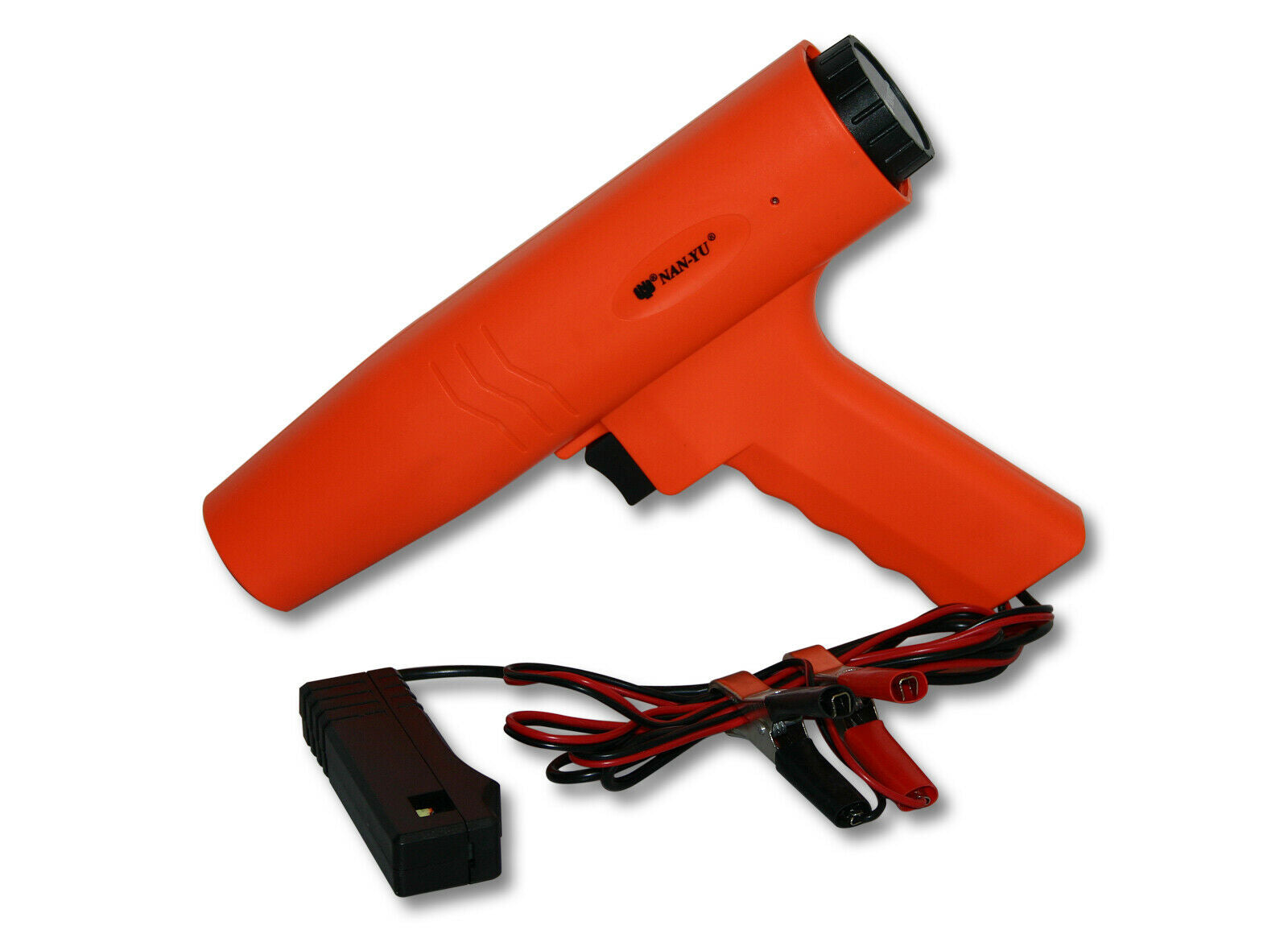

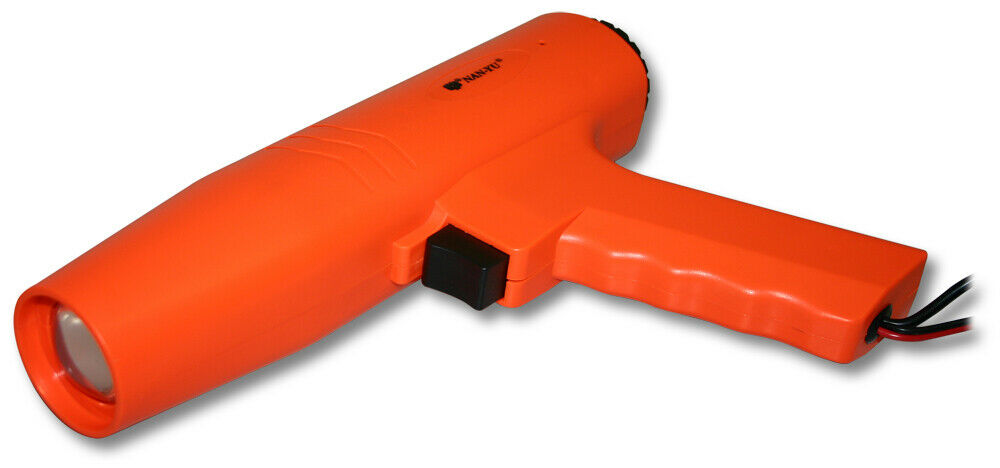

Pistola stroboscopica per la messa in fase dell'accensione di motori a benzina con circuito di accensione standardizzato o transistorizzato. La messa in fase dell'accensione può essere regolata sia per sistemi a 6 volt che a 12 volt. (Per i sistemi a 6 volt è necessaria un'alimentazione esterna da 12 V.) Un tubo allo xeno ad alta trasparenza e una speciale lente focalizzata garantiscono una visibilità ottimale della marcatura anche a una velocità di rotazione di 8000 giri/min a distanza ravvicinata. Collegare la pistola a una batteria da 12 V utilizzando la pinza a coccodrillo e collegare la pinza a induzione direttamente al cavo di accensione vicino al connettore della candela. Regolazione della messa in fase dell'accensione: regolare sempre la messa in fase dell'accensione dopo che il motore si è riscaldato e quando la valvola dell'aria fredda del carburatore è completamente aperta. Durante la misurazione e la regolazione il motore deve funzionare al minimo originale (che generalmente è di circa 850 ± 50 giri/min).

In caso contrario sarà necessario regolare il minimo.

Collegare il morsetto induttivo della pistola di accensione alla candela del cilindro 1 e collegare la pinza a coccodrillo da 12 V +/- alla batteria da 12 V del veicolo.
È inoltre possibile trovare la fasatura dell'accensione nel manuale del proprietario o nel manuale del veicolo.

In base alle descrizioni fornite utilizzare le seguenti informazioni: utilizzare una luce stroboscopica per illuminare la marcatura sulla puleggia della cinghia a 90° angolo.

Questa marcatura (illuminata dalla luce stroboscopica) deve essere perfettamente allineata con la superficie di accoppiamento del blocco motore.

Se la fasatura dell'accensione non è corretta regolare il distributore secondo le istruzioni del manuale fino a quando le marcature non sono allineate.

(Per un'accensione più ritardata girare in senso orario per una maggiore preaccensione girare in senso antiorario.)

Riavvitare il distributore e controllare la fasatura utilizzando il tester di accensione e... Se necessario apportare la correzione.

Dimensioni: 250 x 55 x 180 mm

Peso in kg: 0,374

Materiale: Plastica

Tensione di esercizio: 12 V/DC

Lunghezza del cavo: 1,2 m (morsetti) / 0,9 m (morsetto a grilletto)
