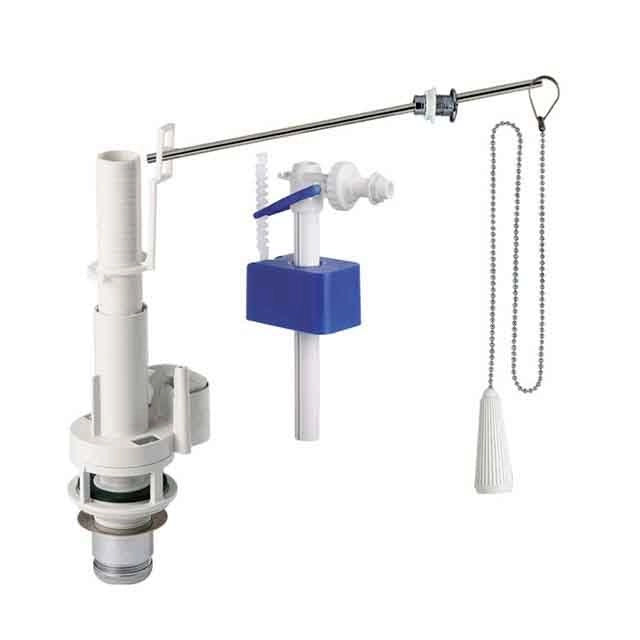

Meccanismo UNIVERSALE di scarico SINGOLO per cassette ALTE in ceramica/porcellana

Tipologia di funzionamento: Meccanismo a tirare

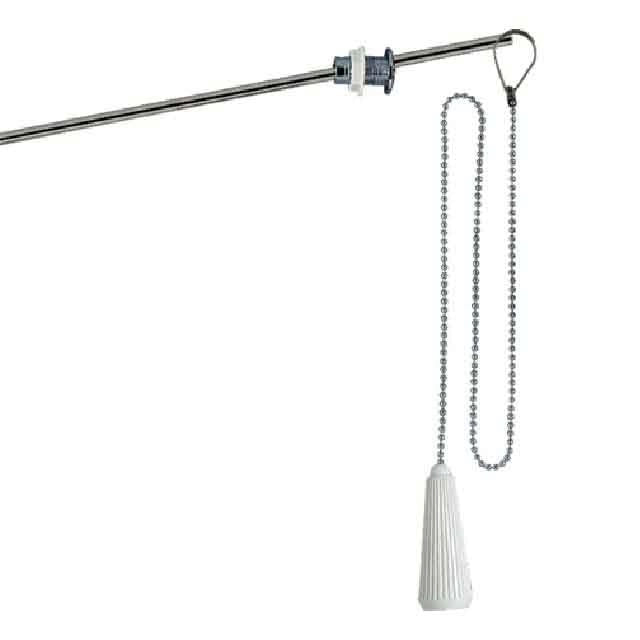

Completo di catenella - Pull a perline

Completo di tutti gli accessori per l'installazione e istruzioni di montaggio dettagliate

Pulsante cromato compatibile con fori sul coperchio da ø 40 mm e ø 20 mm

Tappino copriforo per secondo foro laterale inutilizzato

Guarnizione di tenuta da posizionare tra cassetta e vaso

Set di tiranti e guarnizioni coniche per collegare cassetta e vaso

Compatibile e Universale per tutte le cassette in ceramica con attacco laterale dx e sx

• INDICAZIONI per l’installazione

  SMONTAGGIO

  • Chiudi l’alimentazione dell’acqua, svuota la cassetta azionando lo sciacquone e svita il rubinetto di alimentazione.
  • Smonta il galleggiante di riempimento laterale.
  • Dopo aver rimosso il dado basso ad anello, pulisci l’interno della cassetta rimuovendo residui e incrostazioni di calcare, soprattutto la zona vicina al foro centrale.

  MONTAGGIO

  • Posiziona il nuovo meccanismo e il galleggiante laterale (tramite dado esterno), verificando il corretto orientamento degli elementi mobili in modo che non si tocchino.
  • Sotto alla cassetta, stringi il dado ad anello con apposito strumento.
  • Inserisci l’asta di azionamento nel foro di entrata laterale, inserisci il dado di fissaggio e, innesta l’asta nell’asola alta della cannuccia centrale.
  • Stingi infine il dado di fissaggio.

  AVVIAMENTO

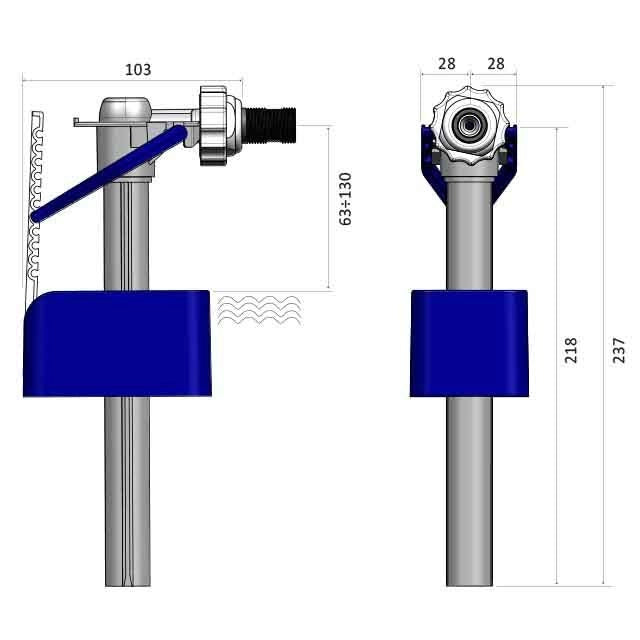

  • Regola l’altezza della vaschetta del galleggiante in base alla necessità di acqua all’interno della cassetta (più in basso è la scatolina-galleggiante, minore sarà la quantità d’acqua scaricata)
  • Collega il galleggiante al rubinetto di alimentazione dell’acqua;
