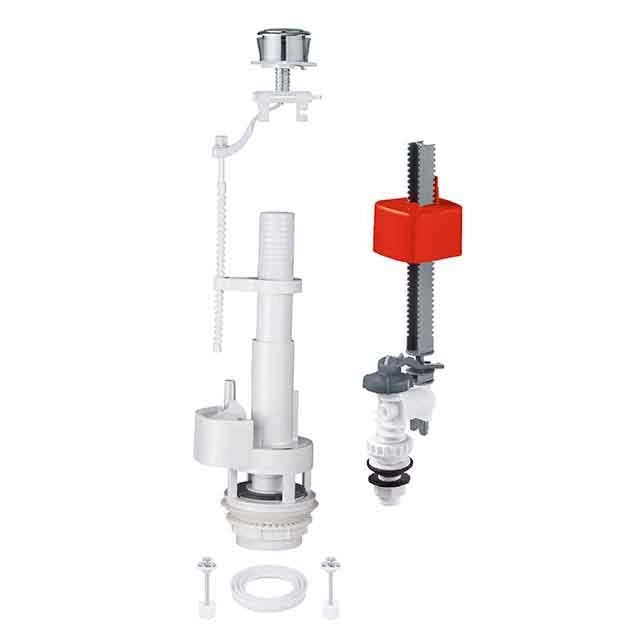

"Meccanismo UNIVERSALE di scarico SINGOLO per vaso MONOBLOCCO in ceramica/porcellana

Tipologia di funzionamento: Meccanico a spingere

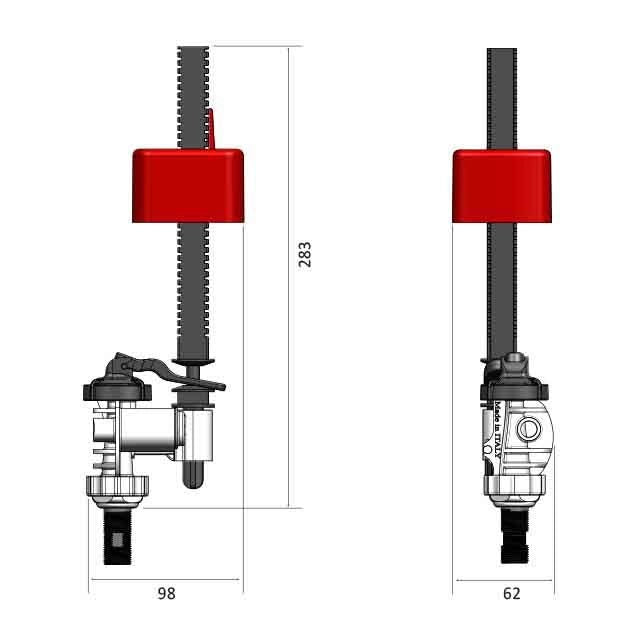

Completo di Galleggiante ad attacco basso - codulo in plastica POM 3/8""

Completo di tutti gli accessori per l'installazione e istruzioni di montaggio dettagliate

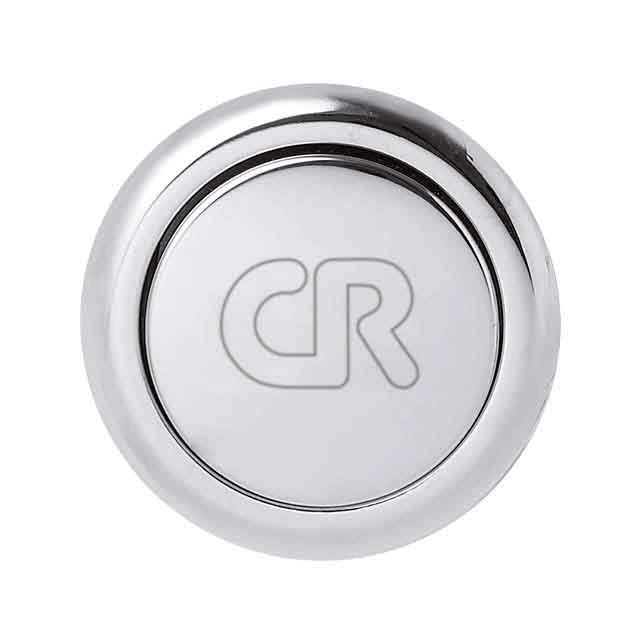

Pulsante cromato compatibile con fori sul coperchio da ø 40 mm e ø 20 mm

Guarnizione di tenuta da posizionare tra cassetta e vaso

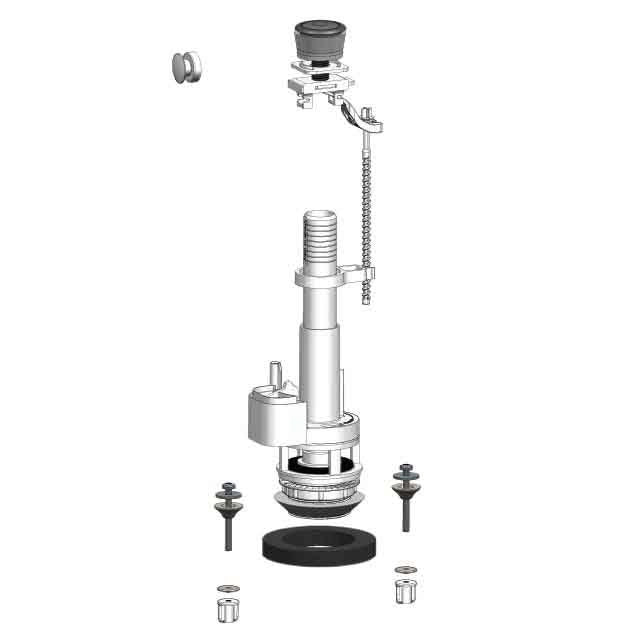

Set di tiranti e guarnizioni coniche per collegare cassetta e vaso

Compatibile e Universale per tutte le cassette in ceramica con attacco laterale dx e sx "

• INDICAZIONI per l’installazione

  SMONTAGGIO

  • Chiudi l’alimentazione dell’acqua, svuota la cassetta azionando lo sciacquone e svita il rubinetto di alimentazione.
  • Smonta il galleggiante di riempimento dal basso. Svita i tiranti che collegano la cassetta al vaso e solleva il serbatoio.
  • Dopo aver rimosso tutti gli elementi di fissaggio, compreso il dado ad anello, pulisci l’interno della cassetta rimuovendo residui e incrostazioni di calcare, soprattutto la zona vicina al foro centrale.

  MONTAGGIO

  • Posiziona il nuovo meccanismo con la sua guarnizione e il galleggiante dal basso (tramite dado esterno), verificando il corretto orientamento degli elementi mobili (vedi istruzioni) e controllando che non si tocchino
  • Sotto alla cassetta, stringi il dado ad anello con apposito strumento e le viti di fissaggio. (controllare il corretto posizionamento-ordine di rondelle ed elementi di tenuta tramite istruzioni)
  • Inserisci la guarnizione in spugna e installa il serbatoio stringendo correttamente i tiranti a stringere le guarnizioni.

  AVVIAMENTO

  • Regola l’altezza della vaschetta del galleggiante in base alla necessità di acqua all’interno della cassetta (più in basso è la scatolina-galleggiante, minore sarà la quantità d’acqua scaricata)
  • Collega il galleggiante al rubinetto di alimentazione dell’acqua;

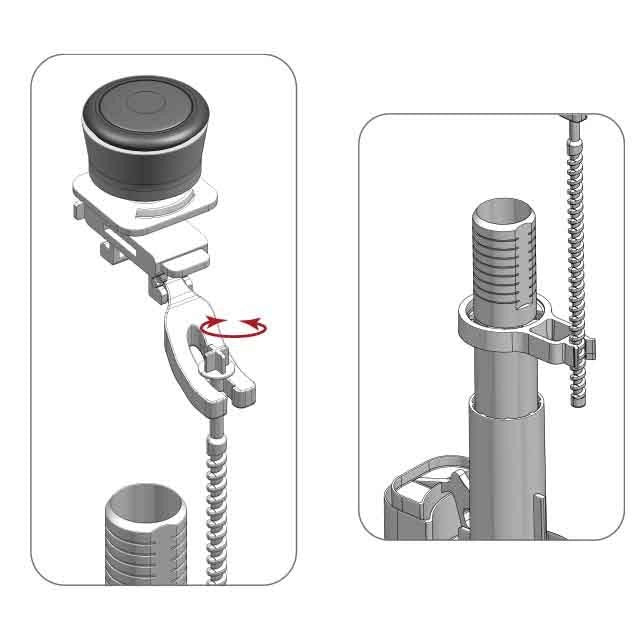

  • Prima di procedere con la chiusura del vaso collegare il pulsante al leverismo sottostante.

  .
