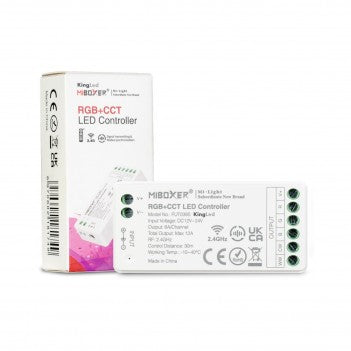

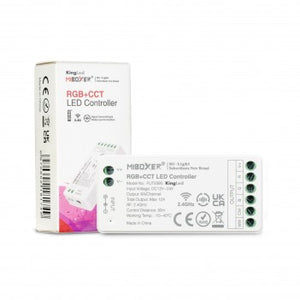

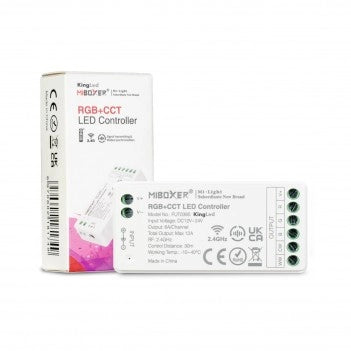

MiBoxer Mi Light FUT039S Mini Ricevitore RF per Strip Led RGB+CCT Multicolore RGB e Dual White CCT

DATASHEET:

Modello: FUT039S MINI
Tensione: DC 12V / 24V
Frequenza: 2.4 GHz
Corrente massima totale: 12A
Distanza massima di controllo: 30 metri
Dimensioni: 74,5 x 36 x 17 mm

Creare un sistema Domotico a Led è semplice e innovativo con i prodotti Mi Light MiBoxer.

King Led SRL E' il RIVENDITORE UFFICIALE ITALIA MI-LIGHT®

MiBoxer® è il nuovo sotto brand di Mi Light.



COLLEGAMENTI

Input per un alimentatore con connettore Jack 5.5
Input V-: Filo negativo del trasformatore (solitamente nero)
Input V+: Filo positivo del trasformatore (solitamente rosso)
Output Led V+: Filo positivo della striscia (solitamente Marrone)
Output B: Filo Blu
Output G: Filo Verde
Output R: Filo Rosso
Output CW: Filo Bianco
Output WW: Filo Giallo


Come sincronizzare il MiBoxer FUT039S MINI a un telecomando MiBoxer

-Installa correttamente il ricevitore a un alimentatore e ad una striscia led.

-Verifica che il telecomando sia compatibile con il Ricevitore FUT039S MINI.

-Spegnere il Ricevitore (Togliendo alimentazione all'alimentatore)

-Accendere il Ricevitore

-Quando la striscia Led collegata al Ricevitore fa luce premi ripetutamente (almeno 1 volta al secondo) entro 3 secondi su uno dei simboli "I" che si trovano in fondo al telecomando in corrispondenza della zona che desideri associare.

-Se la sincronizzazione ha avuto successo il Led lampeggerà
