Rosfix Mercury S MSMS-T-PS1-O | Trinoculare | Zoom 7-45x | Simul-Focal | WF10X/20 | Distanza di lavoro 100 mm | Serie Orange

✔️ Microscopio stereoscopico trinoculare professionale della serie Orange PRO

✔️ Ingrandimento ottico 7x – 45x con zoom preciso 0,7x – 4,5x

✔️ Ottica Greenough di alta qualità: colori naturali e nitidezza eccellente

✔️ Trinoculare Simul-Focal: possibilità di osservazione e lavoro simultaneo con la telecamera

✔️ Ampio spazio di lavoro di 100 mm, espandibile — saldatura e ispezioni confortevoli

✔️ Testa ergonomica inclinata di 45°, regolazione diottrica e ampio campo visivo WF10X/20

✔️ Base stabile e compatta — ideale per lavori di manutenzione e di laboratorio

✔️ Colore Orange Series — design caratteristico della serie Rosfix

✅ Serie Orange PRO — modello Rosfix Mercury S MSMS-T-PS1-O

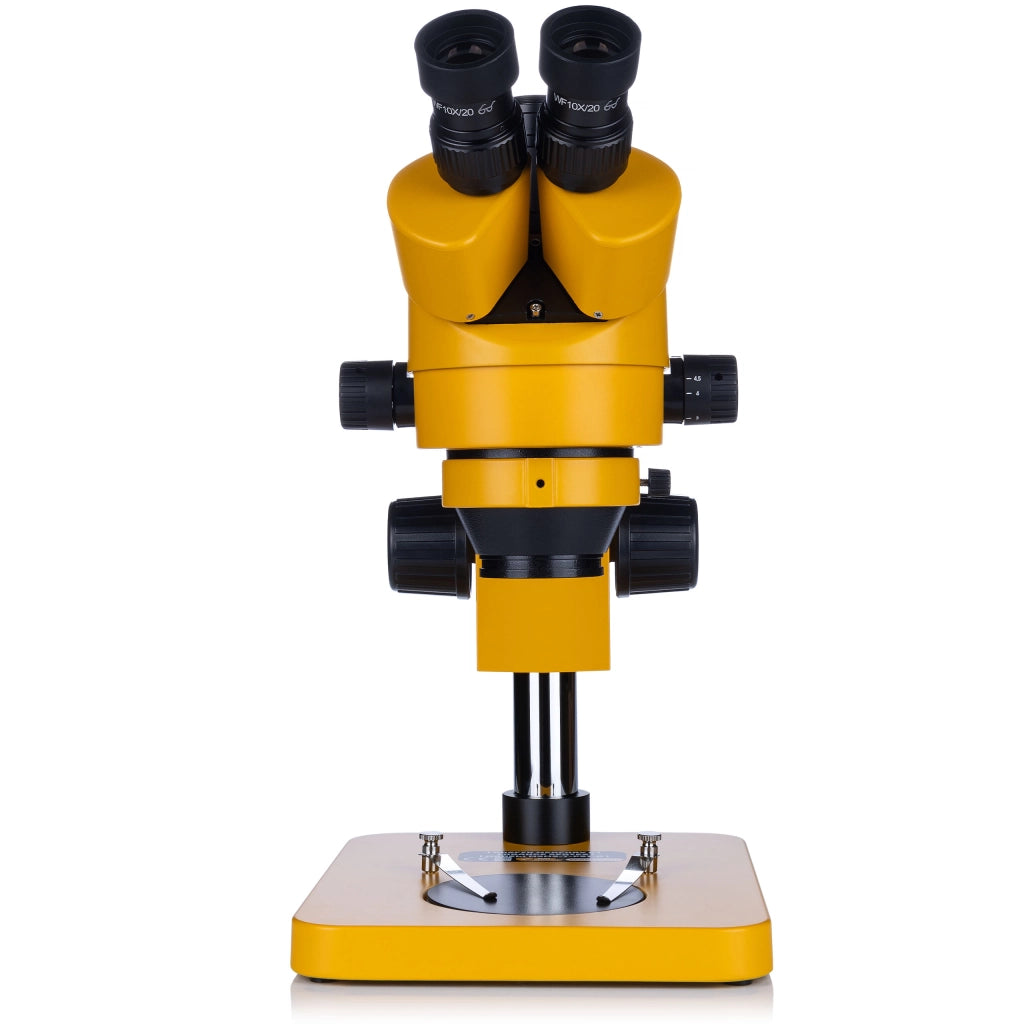

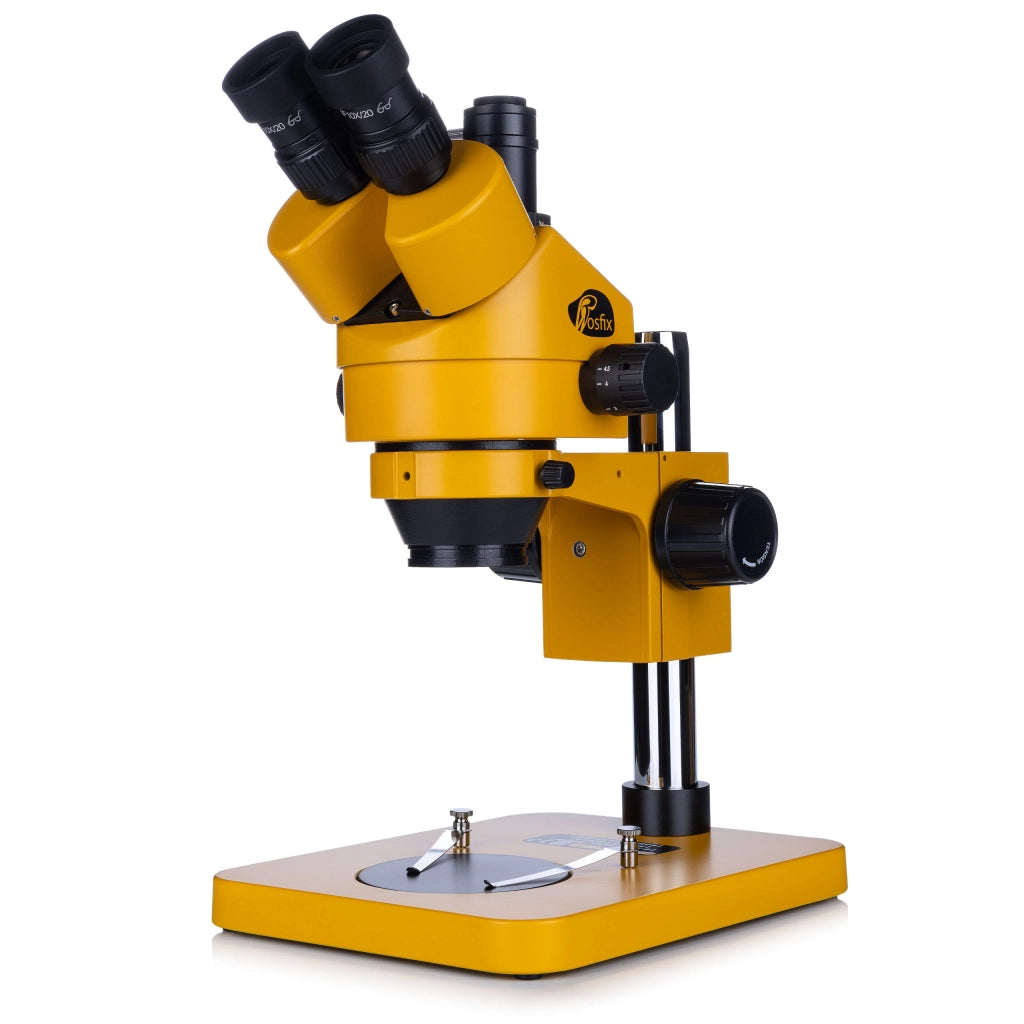

Il microscopio stereoscopico trinoculare Rosfix Mercury S MSMS-T-PS1-O è un modello compatto e professionale della linea Orange Series, che combina ottiche Greenough di alta qualità con una struttura solida ed ergonomica. Ideale per servizi di assistenza elettronica, controllo qualità, laboratori orafi e laboratori dove precisione, comodità e ripetibilità del lavoro sono fondamentali.

✳️ Caratteristiche principali del modello Rosfix Mercury S:

✔️ Ottica Greenough di precisione

Il sistema ottico realizzato con vetri di alta qualità con rivestimenti antiriflesso garantisce nitidezza, contrasto elevato e fedeltà cromatica in tutto il campo di ingrandimento.

✔️ Zoom ottico 0,7x – 4,5x (campo di ingrandimento 7x – 45x)

Consente una regolazione fluida dell'ingrandimento e il suo adattamento all'oggetto da esaminare.

✔️ Trinoculare Simul-Focal

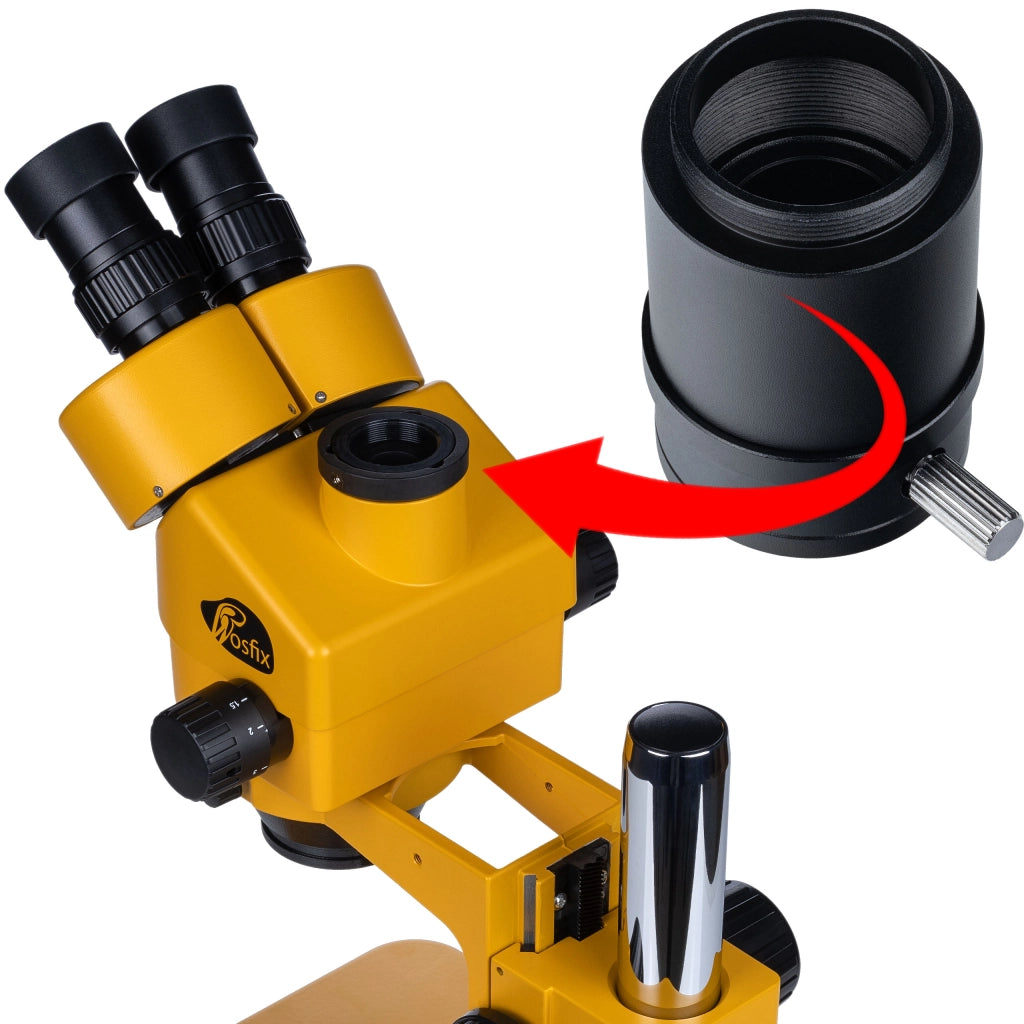

Testa trinoculare con possibilità di osservazione simultanea attraverso gli oculari e registrazione dell'immagine tramite telecamera C-Mount da 25 mm (telecamera acquistabile separatamente).

✔️ Design ergonomico

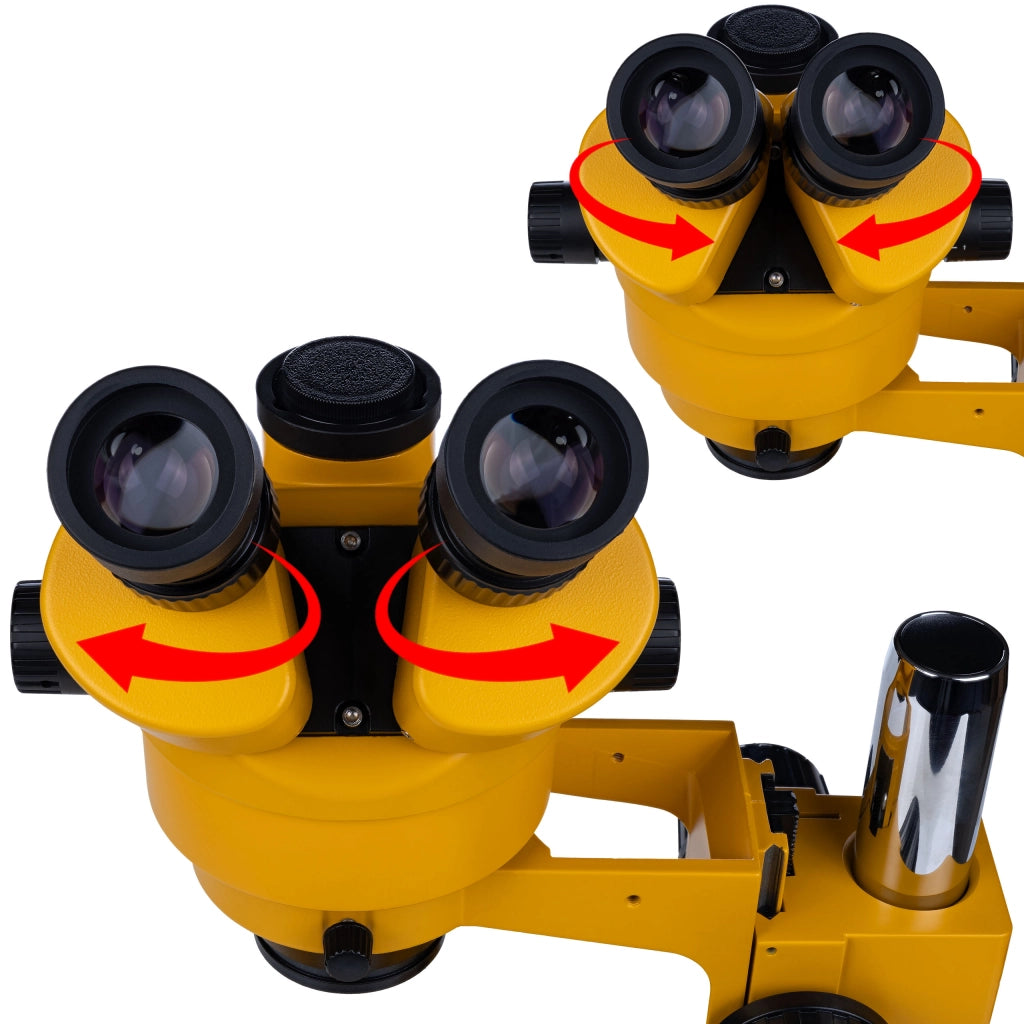

L'inclinazione della testa di 45° garantisce una posizione di lavoro confortevole anche durante un uso prolungato. La distanza interpupillare regolabile (52-80 mm) e le diottrie ±5 su entrambi gli oculari aumentano ulteriormente il comfort di lavoro.

✔️ Ampio spazio di lavoro di 100 mm

Consente di manovrare liberamente gli strumenti durante la saldatura, l'ispezione e la manutenzione.

✔️ Ampio campo visivo grazie agli oculari WF10X/20 mm

Consente un facile orientamento nel campo di lavoro e una comoda osservazione.

Greenough Optical System — è uno dei sistemi ottici più popolari nei microscopi stereoscopici (binoculari e trinoculari).

✅ Come funziona?

Nel sistema Greenough abbiamo due percorsi ottici completamente indipendenti (uno per ciascun occhio). Ciascuno di essi è dotato di un proprio obiettivo e prismi, grazie ai quali otteniamo:

• un'immagine spaziale reale (3D),
• grande profondità di campo,
• prospettiva naturale.

✅ Perché viene utilizzato?

• garantisce un elevato contrasto e nitidezza dell'immagine,
• offre un'immagine stabile e naturale senza distorsioni,
• è particolarmente indicato per lavori di assemblaggio elettronico, gioielleria, controllo qualità e lavori di laboratorio,
• consente un lavoro confortevole e prolungato, senza affaticamento degli occhi.

✳️ Specifiche:

✔️ Sistema ottico: sistema ottico Greenough

✔️ Angolo di visione: 12°

✔️ Modalità di ingrandimento: zoom continuo

✔️ Intervallo di ingrandimento: 0,7x ~ 4,5x

✔️ Zoom ottico: 1:7,1

✔️ Oculari: WF10X20mm

✔️ Campo visivo massimo: 20 mm

✔️ Percorso ottico dell'obiettivo: 4 elementi (senza vetro protettivo)

✔️ Campo visivo dell'obiettivo: 35 mm

✔️ Distanza di lavoro: 100 mm

✔️ Diametro dell'apertura di montaggio: 76 mm

✔️ Distanza interpupillare: 55–75 mm

✔️ Diametro del tubo oculare: 30 mm

✔️ Percorso ottico: 4/6 forma spettrale

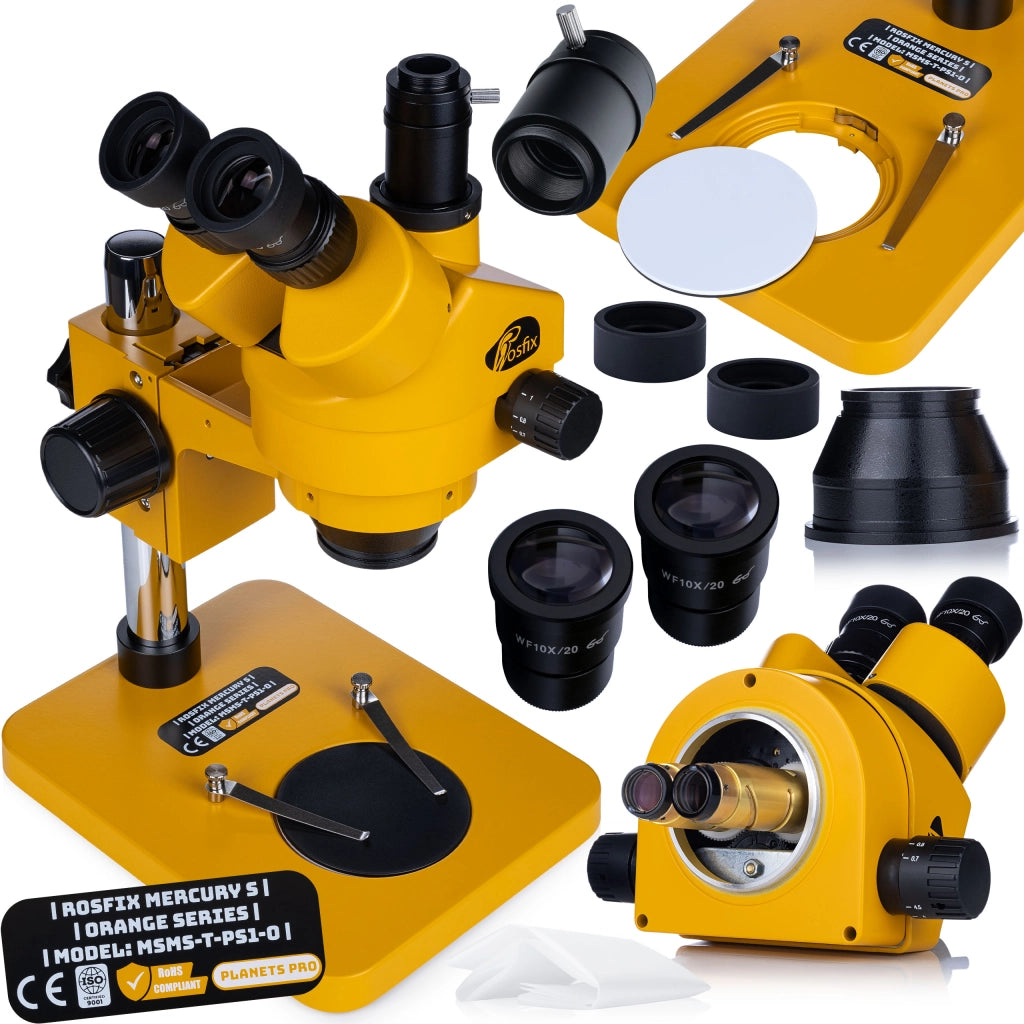

✳️ Il set completo del microscopio Rosfix Mercury S MSMS-T-PS1-O comprende:

✔️ Testa trinoculare: consente l'osservazione simultanea attraverso due oculari e permette il montaggio di una telecamera per la documentazione e l'analisi delle immagini.

✔️ Base stabile del microscopio: garantisce stabilità e spostamento fluido del microscopio, facilitando l'adattamento della vista ai campioni esaminati.

✔️ Colonna di sostegno dell'intera struttura: costituisce un solido supporto per la testa del microscopio e ne garantisce la stabilità.

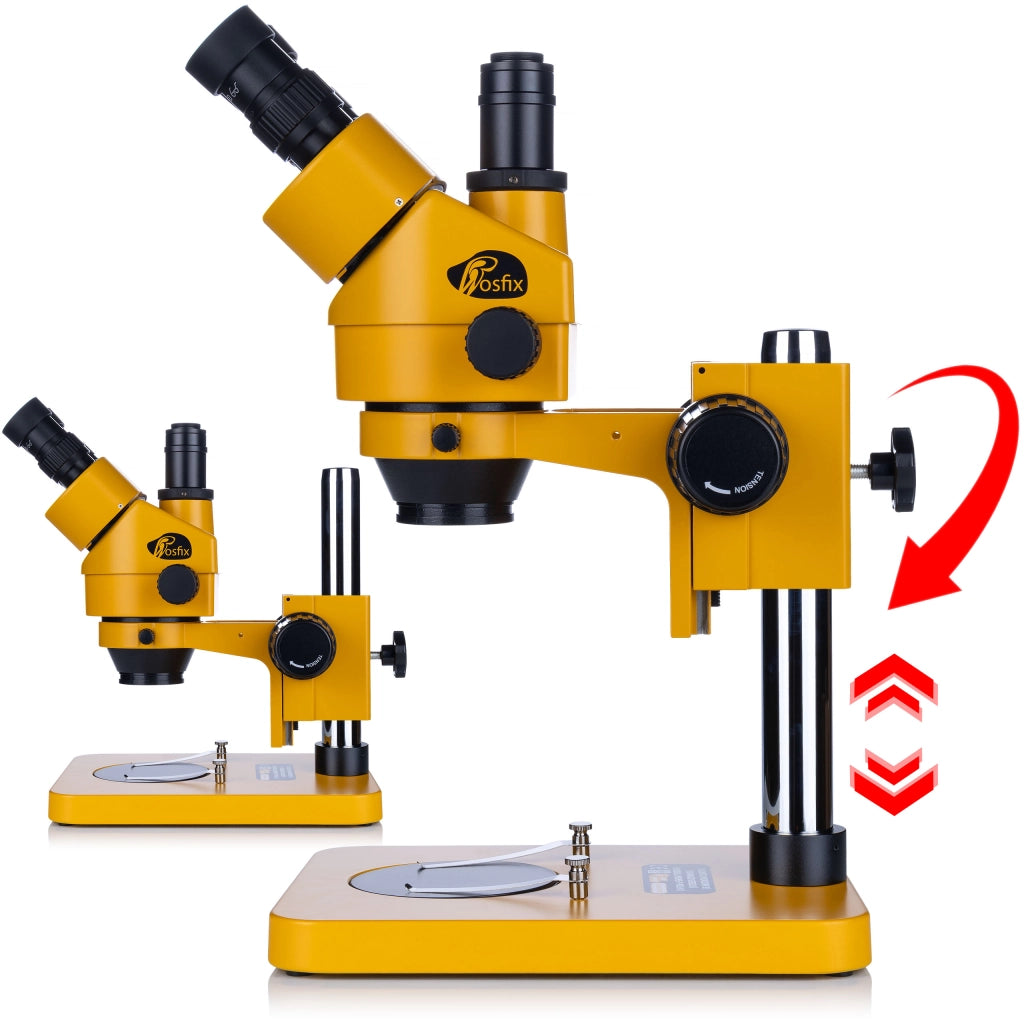

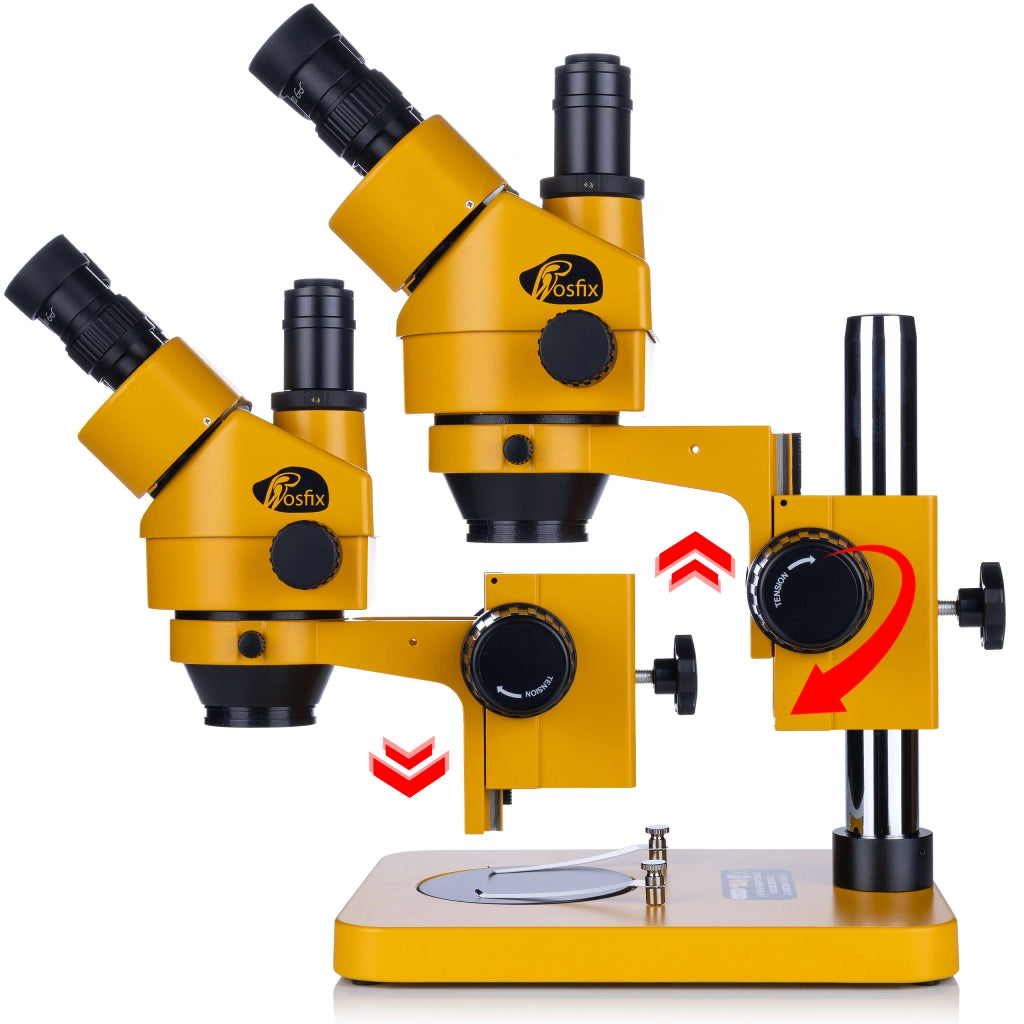

✔️ Braccio di regolazione della messa a fuoco (distanza): consente una regolazione precisa della messa a fuoco e della distanza tra le lenti e l'oggetto in esame.

✔️ Supporto a morsetto: consente un fissaggio sicuro e stabile del braccio.

✔️ Custodia per il microscopio: protegge il microscopio dalla polvere e dai danni durante lo stoccaggio e il trasporto.

✔️ Protezioni oculari in gomma: garantiscono il comfort durante l'uso del microscopio e proteggono gli occhi dalla luce esterna.

✔️ Oculare WF10X/20mm (2 pezzi): oculari standard con ingrandimento 10x, che consentono osservazioni comode e precise.

Grazie al set completo, il microscopio Rosfix Mercury Pro è pronto per l'uso in una vasta gamma di applicazioni professionali. Offre funzioni e possibilità avanzate che lo rendono uno strumento indispensabile per ricercatori, specialisti in vari campi, studenti e scolari nel processo di apprendimento e scoperta del microcosmo.

Ingrandimento massimo:

A seconda della configurazione (standard, senza accessori aggiuntivi):

Standard: 0,7x – 4,5x (zoom) × 10x (oculari WF10X) = 7x – 45x

Con l'uso di lenti e oculari aggiuntivi è possibile:

Ingrandimento minimo: fino a circa 3,5x

Ingrandimento massimo: fino a 270x

(ad es. obiettivo 2x × oculari 30x × zoom)

✅ Possibilità di ampliare lo spazio di lavoro – maggiore comfort durante l'utilizzo degli strumenti

La distanza di lavoro standard di 100 mm è sufficiente per molte attività, ma quando si lavora con un saldatore, strumenti di precisione o componenti elettronici più grandi, è consigliabile aumentare la distanza tra l'obiettivo e l'oggetto.

️ Come fare?

➡️ Utilizzare un obiettivo aggiuntivo 0,5x o 0,7x, montato davanti all'obiettivo principale:

• l'obiettivo 0,5x aumenta la distanza di lavoro fino a ~160-200 mm,
• l'obiettivo 0,7x consente di ottenere ~130-150 mm.

In questo modo si ottiene:

• più spazio per maneggiare il saldatore, le pinzette o gli strumenti,
• minore rischio di danneggiare accidentalmente i componenti sotto il microscopio,
• maggiore comfort visivo durante il lavoro prolungato.

✅ L'ampliamento dello spazio di lavoro non richiede la sostituzione della testa: è sufficiente avvitare la lente davanti all'obiettivo e il gioco è fatto. Si tratta di una soluzione molto diffusa nei servizi di assistenza elettronica, nei centri di assistenza GSM, nelle officine di precisione e nei lavori manuali al microscopio.

� In sintesi:

➡️ Vuoi saldare comodamente al microscopio?

Utilizza una lente ausiliaria 0,5x e otterrai più spazio, una migliore ergonomia e un maggiore comfort di lavoro.

Si tratta di una piccola modifica che migliora notevolmente la funzionalità del microscopio nelle applicazioni professionali.

✳️ Esempi di applicazioni:

✔️ Saldatura di componenti elettronici: strumento perfetto per un controllo preciso durante la saldatura di componenti elettronici.

✔️ Ispezione industriale: consente un'analisi dettagliata dei componenti industriali per il controllo della qualità e il rilevamento dei difetti.

✔️ Ispezione di componenti informatici: utilizzato per l'esame di microelementi in computer e dispositivi elettronici.

✔️ Ispezione di moduli di telecomunicazione: consente una valutazione e una diagnostica accurate dei componenti di telecomunicazione.

✔️ Strumento didattico: ideale per la ricerca scientifica nelle scuole e nelle università, consente agli studenti di esplorare il mondo microscopico.

✔️ Ricerca di laboratorio: utilizzato nei laboratori per l'analisi di campioni e microrganismi.

✔️ Analisi medica: utilizzato per l'esame di tessuti e cellule in medicina, a supporto della diagnosi e della terapia.

✔️ Strumento per la ricerca scolastica: utile nell'istruzione scolastica, consente di imparare attraverso l'osservazione del microcosmo.

✔️ Studio di insetti e piante: consente lo studio dettagliato della struttura e delle caratteristiche di insetti e piante.

✔️ Esame della pelle: utilizzato in dermatologia per l'analisi della pelle e delle alterazioni patologiche.

✔️ Controllo dei tessuti: consente di valutare la qualità dei tessuti e di rilevare eventuali difetti.

✔️ Ispezione di gioielli: utilizzato per esaminare i dettagli e la qualità dei gioielli.

✔️ Ispezioni di collezioni / monete: strumento eccellente per i collezionisti per esaminare i dettagli e l'autenticità di monete e oggetti da collezione.

✔️ Controllo della stampa: utilizzato nell'industria tipografica per valutare la qualità dei materiali stampati.

✅ Differenza nel campo di ingrandimento quando si lavora con la telecamera:

Si prega di notare che il campo di ingrandimento durante l'osservazione attraverso la telecamera è diverso da quello disponibile durante l'osservazione attraverso gli occhiali:

• Per gli occhiali: il campo di ingrandimento standard è 7x - 45x (con occhiali 10x).
• Per la telecamera: il campo di ingrandimento ottico sullo schermo in configurazione standard è compreso tra 80x e 120x (calcolato in base all'ingrandimento dello schermo).

Questa differenza è dovuta alla diversa struttura del percorso ottico: la telecamera registra l'immagine senza un ulteriore ingrandimento oculare.

✅ Possibilità di correzione precisa dell'ingrandimento della telecamera:

Per garantire all'utente una maggiore flessibilità e adattare l'immagine sullo schermo alle proprie esigenze, insieme al microscopio Rosfix Mercury S riceverai:

✔️ riduttore di ingrandimento 0,35x (C-Mount 25 mm)

Grazie all'utilizzo di questa lente di riduzione:

• si aumenta notevolmente il campo visivo sullo schermo,
• si riduce l'ingrandimento digitale della telecamera,
• l'immagine diventa più naturale e leggibile, simile a quella che si vede attraverso gli occhiali.

Il riduttore 0,35x consente di lavorare comodamente con la telecamera anche su schede PCB di grandi dimensioni, dove è necessario controllare un'area più ampia senza perdere la qualità dell'immagine.
