Rosfix Jupiter Pro MSJP-T-SDMS1-O | Microscopio stereoscopico trinoculare | Serie Orange | 7x-50x | Slitta X/Y | Testa a 360° | Servizio PCB SMT QFP

✅ MICROSCOPIO STEREOSCOPICO TRINOCULARE PROFESSIONALE PER ASSISTENZA E LABORATORIO

✅ ALTA RISOLUZIONE E OTTICA IN VETRO ECCELLENTE

✅ INGRANDIMENTO FINO A 270X (DOPO L'ESPANSIONE)

✅ LIBERA LAVORAZIONE SU CARRELLO — AMPIO SPAZIO DI LAVORO

✅ PRODOTTO DELLA SERIE ROSFIX ORANGE

Microscopio di colore arancione come da descrizione.

Rosfix Jupiter Pro MSJP-T-SDMS1-O è un microscopio stereoscopico trinoculare di alta qualità progettato per i professionisti.

Grazie all'ottica di alta qualità e al carrello che garantisce un ampio spazio di lavoro, il microscopio è ideale per centri di assistenza elettronica, stabilimenti di produzione, laboratori, gioiellerie e applicazioni didattiche.

✅ Testa trinoculare a 45°

• Posizione di lavoro comoda ed ergonomica
• Possibilità di collegare una fotocamera digitale al terzo canale ottico

✅ Sistema ottico premium

• Vetro ottico di alta qualità con rivestimento antiriflesso
• Ottima nitidezza e riproduzione naturale dei colori

✅ Campo di ingrandimento:

• Standard 7x – 50x
• Dopo l'espansione, possibilità di estensione a un campo da 3,5x a 270x

✅ Testa rotante a 360

• Piena libertà di regolazione dell'angolo di osservazione

✅ Ampia distanza di lavoro

• Facilita il lavoro durante il montaggio, la riparazione, la saldatura e il controllo qualità
• Libera manovrabilità degli utensili sotto la testa

✅ Regolazione diottrica in entrambi gli oculari

• Adattamento individuale alla vista dell'utente

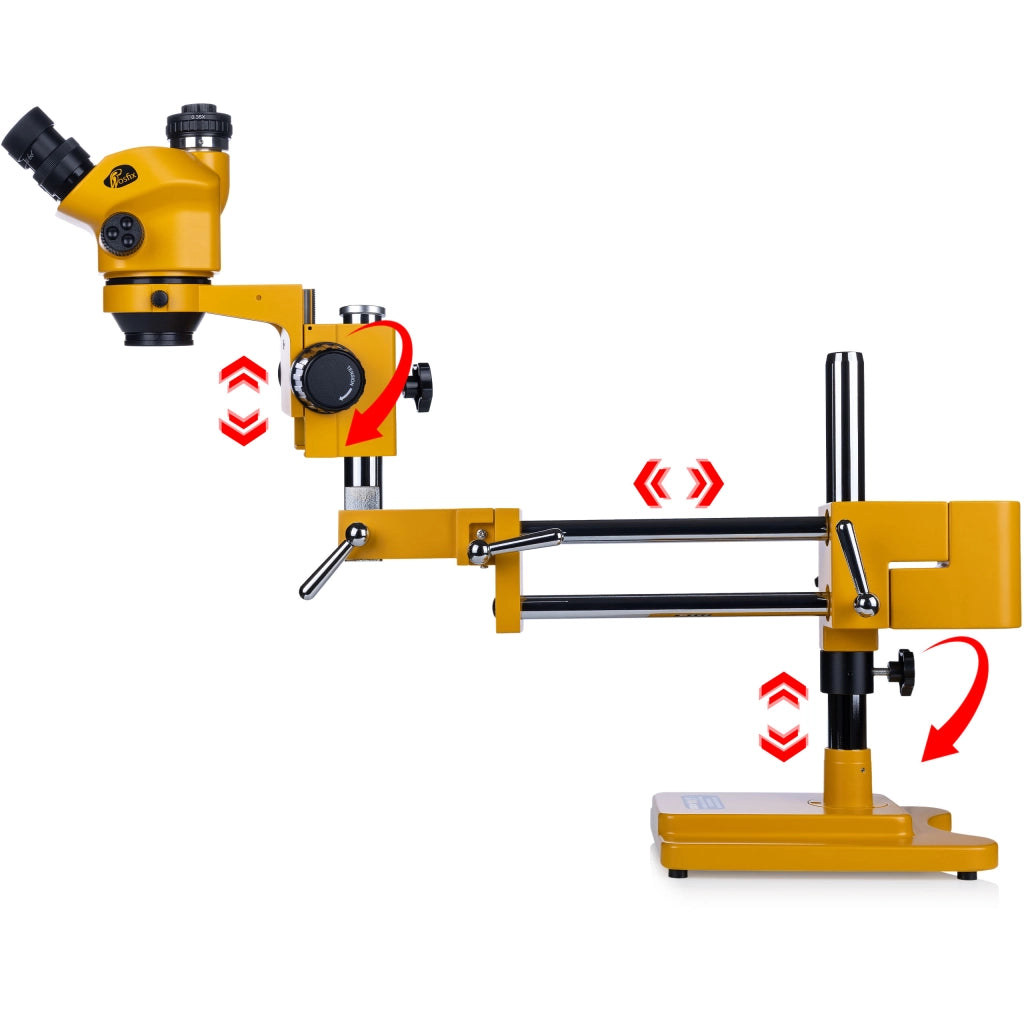

✅ Carrello laterale professionale (braccio a croce)

• Consente il movimento fluido del microscopio sul piano X/Y
• Base stabile e pesante che garantisce la sicurezza sul lavoro

✅ Ottica Greenough: alta qualità dell'immagine e colori naturali

✅ Ampia distanza di lavoro di 100 mm: libertà di manipolazione sotto il microscopio

✅ Oculari WF10X22mm – ampio campo visivo di 22 mm

✅ Percorso ottico a 4 elementi senza vetri protettivi — qualità dell'immagine pulita

✅ Attacco C-Mount da 25 mm – possibilità di collegare una telecamera per la registrazione delle immagini

✅ Perfetto per lavori di precisione: elettronica , gioielleria, assistenza

✅ Distanza interpupillare regolabile per un utilizzo confortevole da parte di diversi utenti.

✅ Progettato per applicazioni professionali, soddisfa i requisiti dei moderni lavori al microscopio.

✅ Possibilità di espandere l'ingrandimento, il campo di lavoro e lo spazio di lavoro, adattandosi alle mutevoli esigenze e attività.

✅ Testa trinoculare che consente il montaggio di una videocamera, facilitando la documentazione, la registrazione di filmati e lo streaming dal vivo del lavoro.

✅ Qualità competitiva rispetto a modelli molto più costosi, che costituisce un vantaggio di questo microscopio sui mercati internazionali.

Greenough Optical System — è uno dei sistemi ottici più popolari nei microscopi stereoscopici (binoculari e trinoculari).

✅ Come funziona?

Nel sistema Greenough abbiamo due percorsi ottici completamente indipendenti (uno per ciascun occhio). Ciascuno di essi è dotato di un proprio obiettivo e prismi, grazie ai quali otteniamo:

• un'immagine spaziale reale (3D),
• grande profondità di campo,
• prospettiva naturale.

✅ Perché viene utilizzato?

• garantisce un elevato contrasto e nitidezza dell'immagine,
• offre un'immagine stabile e naturale senza distorsioni,
• è particolarmente indicato per lavori di assemblaggio elettronico, gioielleria, controllo qualità e lavori di laboratorio,
• consente un lavoro confortevole e prolungato, senza affaticamento degli occhi.

✳️ Specifiche:

✔️ Sistema ottico: sistema ottico Greenough

✔️ Angolo di visione: 12°

✔️ Modalità di ingrandimento: zoom continuo

✔️ Intervallo di ingrandimento: 0,7x ~ 5x

✔️ Zoom ottico: 1:7,1

✔️ Oculari: WF10X22mm

✔️ Campo visivo massimo: 22 mm

✔️ Percorso ottico dell'obiettivo: 4 elementi (senza vetro protettivo)

✔️ Campo visivo dell'obiettivo: 35 mm

✔️ Distanza operativa: 100 mm

✔️ Diametro dell'apertura di montaggio: 76 mm

✔️ Distanza interpupillare: 55–75 mm

✔️ Diametro del tubo oculare: 30 mm

✔️ Percorso ottico: 4/6 forma spettrale

✅ Sistema ottico: Greenough

Sistema a due percorsi ottici indipendenti che garantisce elevata nitidezza, contrasto e immagini spaziali realistiche in 3D. Ideale per lavori di precisione, dove sono importanti la profondità di campo e la riproduzione dei dettagli.

✅ Prospettiva volumetrica: 12°

Indica l'angolo di convergenza dei percorsi ottici, responsabile dell'effetto di spazialità dell'immagine vista.

✅ Modalità di ingrandimento: zoom continuo (Continuous zoom)

Consente una regolazione libera e continua dell'ingrandimento su tutta la gamma senza necessità di cambiare obiettivo.

✅ Gamma di ingrandimento: 0,7x ~ 5x (zoom ottico)

È possibile regolare l'ingrandimento in un intervallo compreso tra 0,7x e 5x.

✅ Zoom ottico: 1:7,1

Rapporto tra l'ingrandimento massimo e quello minimo (5 ÷ 0,7 = 7,1). In altre parole: lo zoom è in grado di ingrandire l'immagine di 7,1 volte rispetto all'ingrandimento minimo.

✅ Oculari: WF10X22 mm

WF (Wide Field - ampio campo visivo) - oculari con ingrandimento 10x e ampio campo visivo 22 mm. In combinazione con la gamma di zoom, si ottiene un ingrandimento totale:

Ingrandimento massimo standard = ingrandimento dell'obiettivo (max 5x) × oculari (10x) = 50x

✅ Campo visivo: Ø22 mm

Larghezza dell'immagine vista attraverso gli oculari: 22 mm con il minimo ingrandimento.

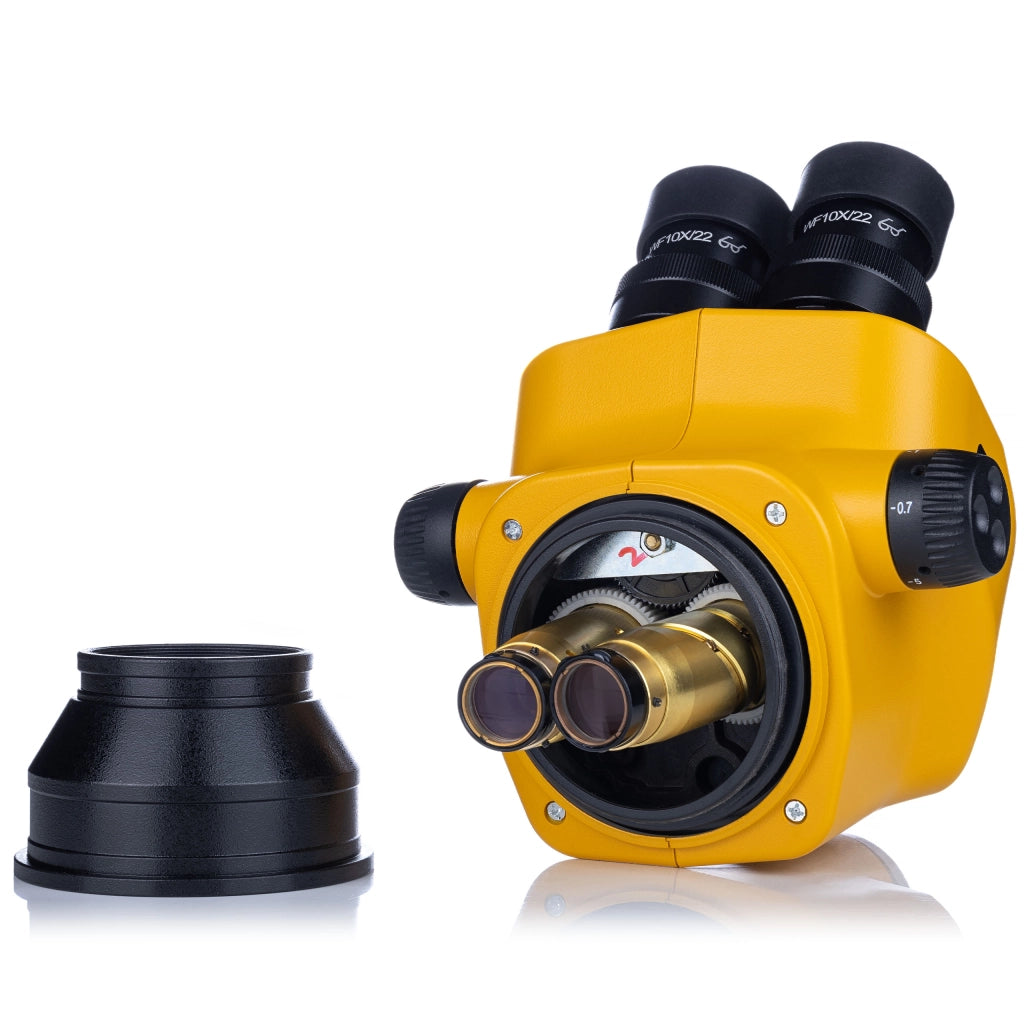

✅ Struttura ottica dell'obiettivo: 4 elementi (senza vetro protettivo)

Sistema ottico di precisione, composto da 4 lenti, che garantisce un'eccellente qualità dell'immagine e distorsioni minime.

✅ Campo visivo massimo dell'obiettivo: Ø35 mm

Con il minimo ingrandimento è possibile osservare un campo con un diametro fino a 35 mm.

✅ Distanza di lavoro: 100 mm

Spazio tra l'obiettivo e l'oggetto da esaminare. Assicura libertà di lavoro e di manovra degli strumenti durante l'osservazione.

✅ Diametro del foro di montaggio sul supporto: Ø76 mm

Dimensione standard del fissaggio della testa al treppiede.

✅ Intervallo di regolazione della distanza interpupillare: 55-75 mm

Intervallo di regolazione della larghezza delle pupille per adattarsi alla struttura anatomica individuale dell'utente.

✅ Diametro del tubo oculare: Ø30 mm

Diametro standard di montaggio degli oculari.

✅ Percorso ottico: 4/6 spectral form

Indica la disposizione della divisione della luce per il collegamento di una telecamera aggiuntiva (trinoculare). 4/6 significa che il 40% della luce viene diretta alla telecamera e il 60% agli oculari, garantendo una buona qualità sia per l'occhio che per l'immagine registrata dalla telecamera.

✅ Accessori opzionali:

• Funzione freeze zoom (blocco dell'ingrandimento)
• Diversi anelli di illuminazione a LED
• Obiettivi aggiuntivi (0,5x, 0,7x, 1,0x, 1,5x, 2,0x) - consentono di aumentare notevolmente il campo di ingrandimento
• Oculari aggiuntivi (15x, 20x, 25x, 30x)
• Oculari speciali per telecamere (, 0,45x, 1,0x)
• Piattaforme mobili (tavolini)
• Diversi tipi di treppiedi e supporti

Ingrandimento massimo:

A seconda della configurazione (standard, senza accessori aggiuntivi):

Standard: 0,7x – 5x (zoom) × 10x (occhiali WF10X) = 7x – 50x

Con l'uso di lenti e oculari aggiuntivi è possibile ottenere:

Ingrandimento minimo: fino a circa 3,5x

Ingrandimento massimo: fino a 270x

(ad es. obiettivo 2x × oculari 30x × zoom)

✅ Possibilità di espandere lo spazio di lavoro – maggiore comfort durante l'utilizzo degli strumenti

La distanza di lavoro standard di 100 mm è sufficiente per molte attività, ma quando si lavora con un saldatore, strumenti di precisione o componenti elettronici più grandi, è consigliabile aumentare la distanza tra l'obiettivo e l'oggetto.

️ Come fare?

➡️ Utilizzare un obiettivo aggiuntivo 0,5x o 0,7x, montato davanti all'obiettivo principale:

• l'obiettivo 0,5x aumenta la distanza di lavoro fino a ~160-200 mm,
• l'obiettivo 0,7x consente di ottenere ~130-150 mm.

In questo modo si ottiene:

• più spazio per maneggiare il saldatore, le pinzette o gli strumenti,
• minore rischio di danneggiare accidentalmente i componenti sotto il microscopio,
• maggiore comfort visivo durante il lavoro prolungato.

✅ L'ampliamento dello spazio di lavoro non richiede la sostituzione della testa: è sufficiente avvitare la lente davanti all'obiettivo e il gioco è fatto. Si tratta di una soluzione molto diffusa nei servizi di assistenza elettronica, nei centri di assistenza GSM, nelle officine di precisione e nei lavori manuali al microscopio.

� In sintesi:

➡️ Vuoi saldare comodamente al microscopio?

Utilizza una lente ausiliaria 0,5x e otterrai più spazio, una migliore ergonomia e un maggiore comfort di lavoro.

Si tratta di una piccola modifica che migliora notevolmente la funzionalità del microscopio nelle applicazioni professionali.

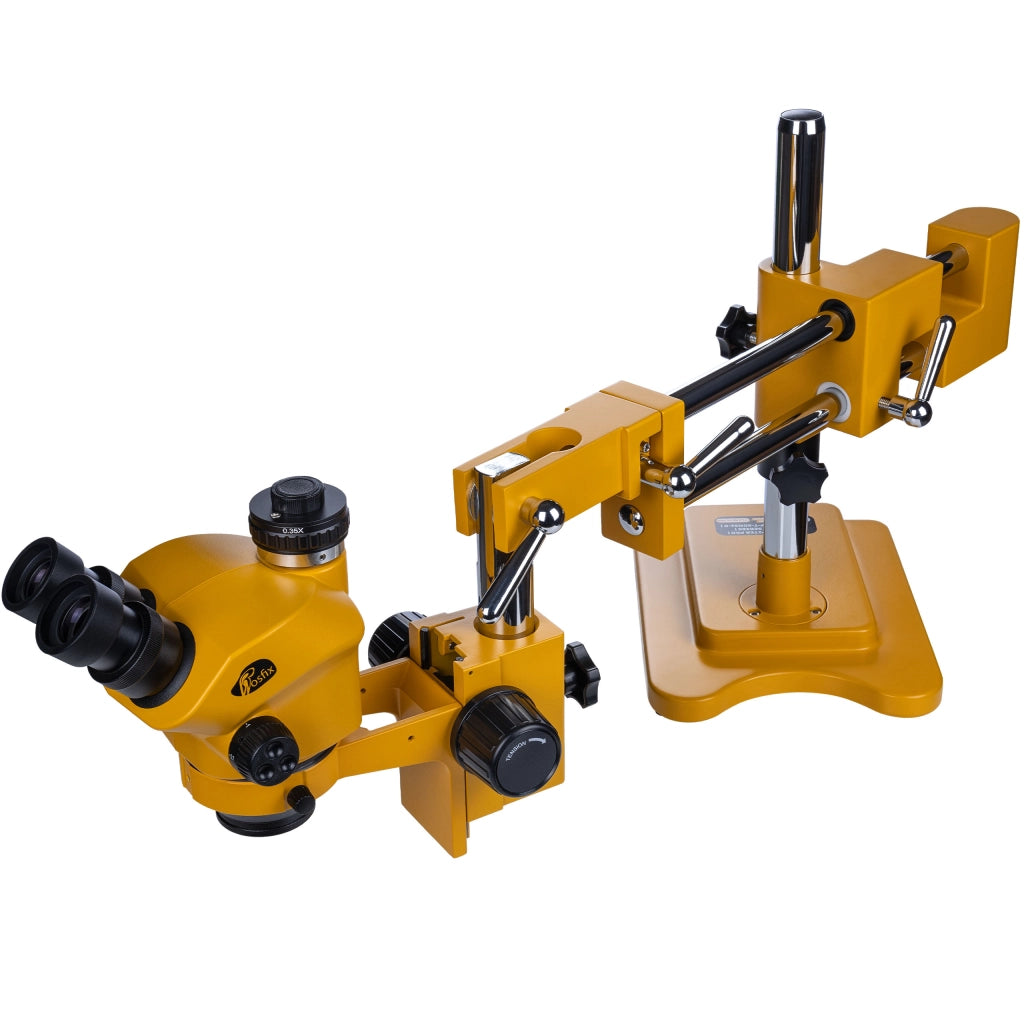

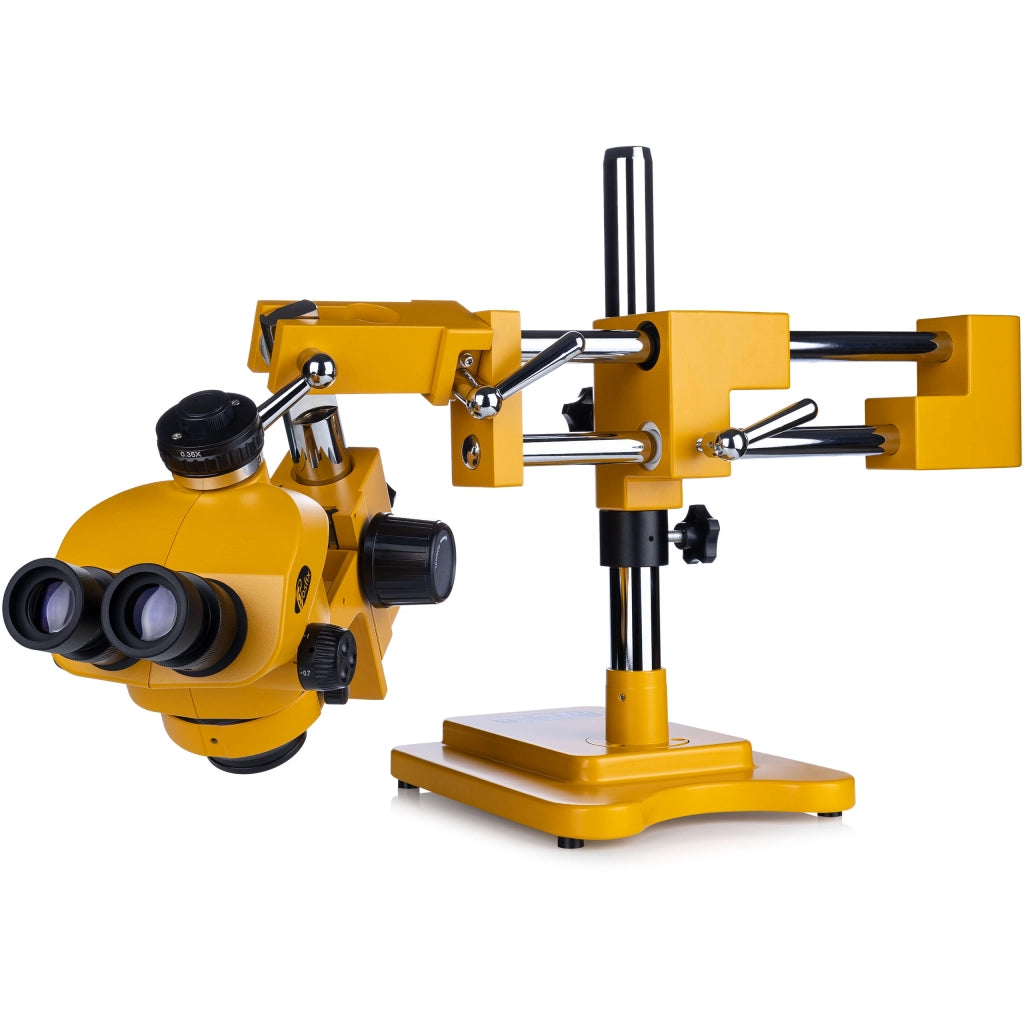

✅ Carro professionale con doppio braccio

Il modello Rosfix Jupiter Pro è dotato di un solido e stabile braccio a croce (braccio laterale) che garantisce un'enorme libertà di movimento sull'asse X/Y.

Ciò consente di:

✔️ spostare comodamente l'intera testa del microscopio su grandi schede PCB, pannelli di servizio o componenti di grandi dimensioni,

✔️ posizionare con precisione senza dover spostare l'oggetto in esame,

✔️ lavorare in modo stabile e sicuro anche durante le operazioni di saldatura e manutenzione più precise.

Il carrello è una soluzione indispensabile per i servizi di assistenza elettronica, i laboratori SMT e la produzione di precisione, dove l'ispezione copre aree significative e richiede una manovrabilità fluida del microscopio durante il lavoro.

✅ Serie Planets PRO — modello Rosfix Jupiter Pro MSJP-T-SDMS1

Il microscopio trinoculare Rosfix Jupiter Pro MSJP-T-SDMS1 fa parte della linea professionale Planets PRO, che combina ottica di altissima qualità, meccanica di precisione ed ergonomia avanzata. Progettato per gli utenti più esigenti nei servizi di assistenza elettronica, laboratori industriali, laboratori orafi e reparti di controllo qualità.

✳️ Caratteristiche del modello Rosfix Jupiter Pro MSJP-T-SDMS1 della serie Planets PRO:

✔️ Ottica Greenough avanzata

Le lenti in vetro di alta qualità con rivestimenti antiriflesso garantiscono una nitidezza eccellente, un contrasto elevato e una riproduzione naturale dei colori in tutto il campo di ingrandimento. Anche dopo un uso prolungato, l'immagine rimane nitida, chiara e dettagliata.

✔️ Struttura a carrello stabile e resistente

Il modello Jupiter Pro è dotato di un braccio laterale esteso (braccio a croce) che consente di spostare agevolmente la testa del microscopio in orizzontale su grandi schede PCB, pannelli elettronici o altri oggetti di manutenzione. Ciò consente di esaminare comodamente grandi superfici senza dover spostare l'oggetto sotto il microscopio.

✔️ Sistema di zoom professionale 0,7x – 5x (zoom 1:7,1)

La regolazione continua dell'ingrandimento consente di adattare con precisione l'immagine al dettaglio da analizzare. Il campo di ingrandimento standard è 7x - 50x, con possibilità di ulteriore espansione grazie a lenti Barlow e oculari aggiuntivi.

✔️ Sistema trinoculare con uscita Simul-Focal (divisione della luce 4/6)

Grazie all'uscita ottica C-Mount da 25 mm, è possibile osservare contemporaneamente attraverso gli oculari e registrare l'immagine con una telecamera, facilitando notevolmente la documentazione, la formazione e la trasmissione dell'immagine su monitor esterni.

✔️ Ampio spazio di lavoro per lavori di manutenzione precisi

La distanza di lavoro standard è di 100 mm e, con l'uso di lenti Barlow aggiuntive (ad es. 0,5x), può aumentare fino a circa 200 mm, consentendo una saldatura confortevole, il montaggio di componenti SMD o operazioni di gioielleria.

✔️ Lavoro ergonomico e confortevole

La testa inclinata di 45°, la regolazione continua della distanza interpupillare (55-75 mm), la regolazione indipendente delle diottrie in entrambi gli oculari e l'ampio campo visivo (22 mm) consentono di lavorare per molte ore senza affaticare la vista e la colonna vertebrale.

✅ Perché scegliere Rosfix Jupiter Pro MSJP-T-SDMS1 della serie Planets PRO?

Il microscopio stereoscopico Rosfix Jupiter Pro è la soluzione ideale per i professionisti che apprezzano la massima qualità dell'immagine, la precisione di realizzazione e il comfort di lavoro su grandi superfici di lavoro. È perfetto per:

✔️ centri di assistenza elettronica e GSM

✔️ laboratori di ricerca e produzione

✔️ reparti di controllo qualità

✔️ laboratori di gioielleria, numismatica e orologeria

✔️ istituti scolastici e universitari.

✳️ Esempi di applicazione:

✔️ Saldatura di componenti elettronici: strumento eccellente per il controllo di precisione durante la saldatura di componenti elettronici.

✔️ Ispezione industriale: consente un'analisi dettagliata dei componenti industriali per il controllo qualità e il rilevamento di difetti.

✔️ Ispezione di componenti informatici: utilizzato per l'analisi di microelementi in computer e dispositivi elettronici.

✔️ Ispezione di moduli di telecomunicazione: consente una valutazione e una diagnostica accurate dei componenti di telecomunicazione.

✔️ Strumento didattico: ideale per la ricerca scientifica nelle scuole e nelle università, consente agli studenti di esplorare il mondo microscopico.

✔️ Ricerca di laboratorio: utilizzato nei laboratori per l'analisi di campioni e microrganismi.

✔️ Analisi medica: utilizzato per l'esame di tessuti e cellule in medicina, a supporto della diagnosi e della terapia.

✔️ Strumento per la ricerca scolastica: utile nell'istruzione scolastica, consente di imparare attraverso l'osservazione del microcosmo.

✔️ Studio di insetti e piante: consente lo studio dettagliato della struttura e delle caratteristiche di insetti e piante.

✔️ Esame della pelle: utilizzato in dermatologia per l'analisi della pelle e delle alterazioni patologiche.

✔️ Controllo dei tessuti: consente di valutare la qualità dei tessuti e di rilevare eventuali difetti.

✔️ Ispezione di gioielli: utilizzato per esaminare i dettagli e la qualità dei gioielli.

✔️ Ispezioni di collezioni / monete: strumento eccellente per i collezionisti per esaminare i dettagli e l'autenticità di monete e oggetti da collezione.

✔️ Controllo della stampa: utilizzato nell'industria tipografica per valutare la qualità dei materiali stampati.

✅ Differenza nel campo di ingrandimento quando si lavora con la telecamera:

Nel modello Rosfix Jupiter Pro è importante tenere presente che il campo di ingrandimento durante l'osservazione attraverso la telecamera è diverso da quello disponibile durante l'osservazione attraverso gli occhiali:

• Per gli occhiali: il campo di ingrandimento standard è 7x - 50x (con occhiali 10x).
• Per la telecamera: il campo di ingrandimento ottico sullo schermo in configurazione standard è compreso tra 80x e 120x (calcolato in base all'ingrandimento dello schermo).

Questa differenza è dovuta alla diversa struttura del percorso ottico: la telecamera registra l'immagine senza un ulteriore ingrandimento oculare.

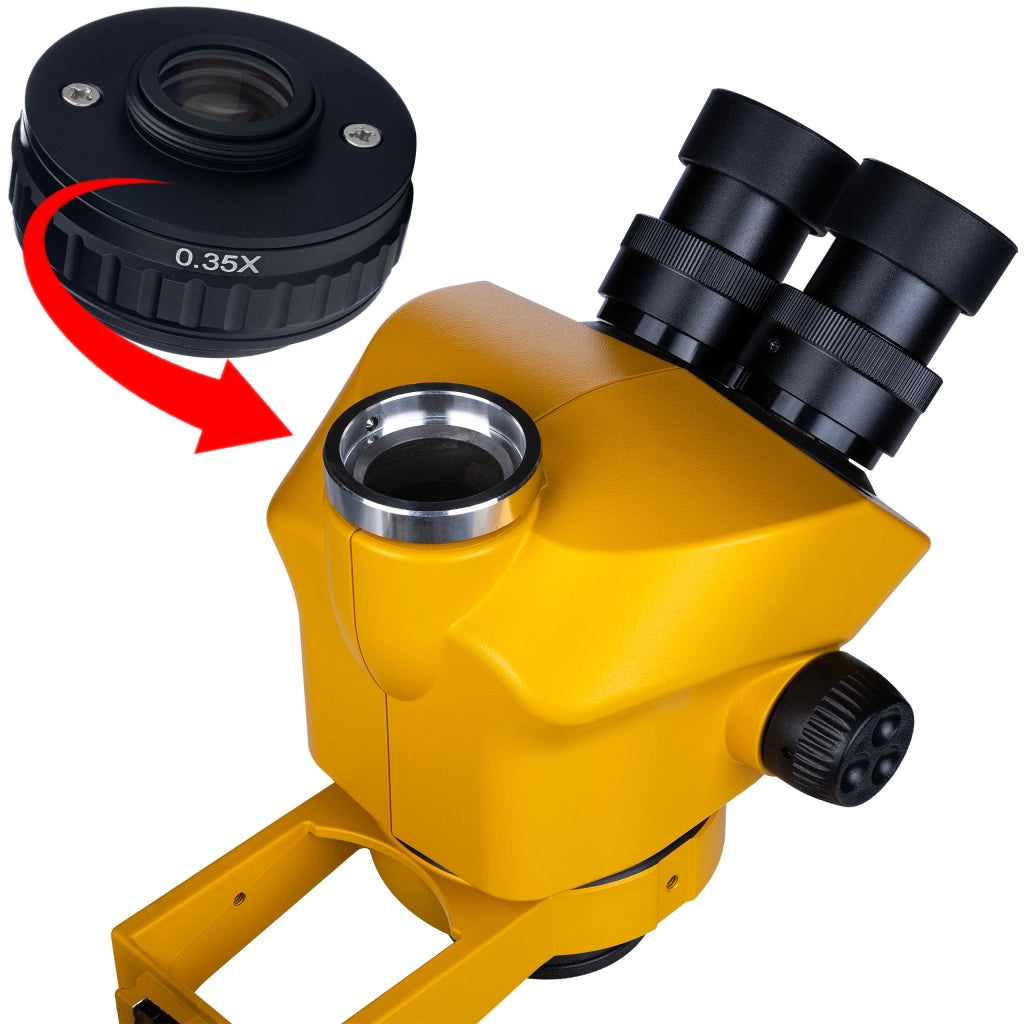

✅ Possibilità di correzione precisa dell'ingrandimento della telecamera:

Per garantire all'utente una maggiore flessibilità e adattare l'immagine sullo schermo alle proprie esigenze, insieme al microscopio Rosfix Jupiter Pro riceverai:

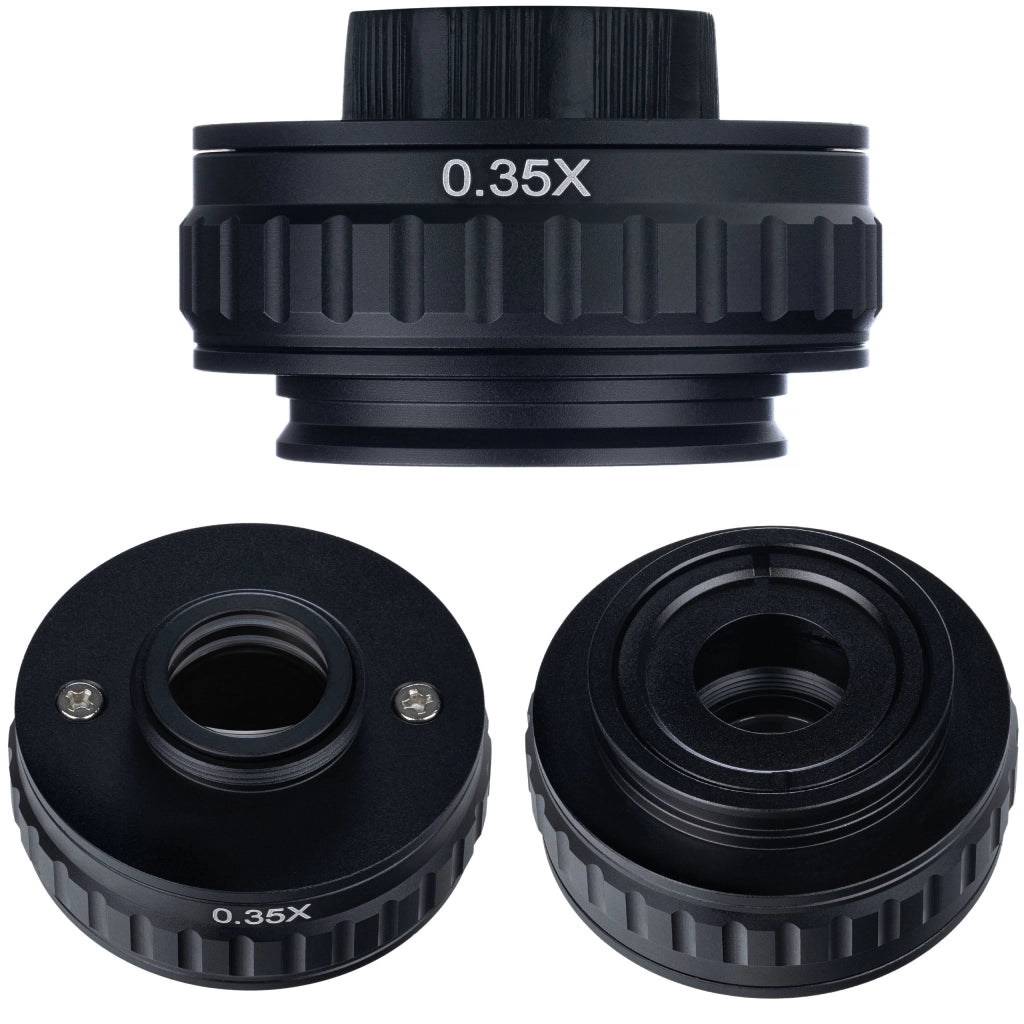

✔️ riduttore di ingrandimento 0,35x (C-Mount 25 mm)

Grazie all'utilizzo di questa lente di riduzione:

• si aumenta notevolmente il campo visivo sullo schermo,
• si riduce l'ingrandimento digitale della telecamera,
• l'immagine diventa più naturale e leggibile, simile a quella che si vede attraverso gli occhiali.

Il riduttore 0,35x consente di lavorare comodamente con la telecamera anche su schede PCB di grandi dimensioni, dove è necessario controllare un'area più ampia senza perdere la qualità dell'immagine.

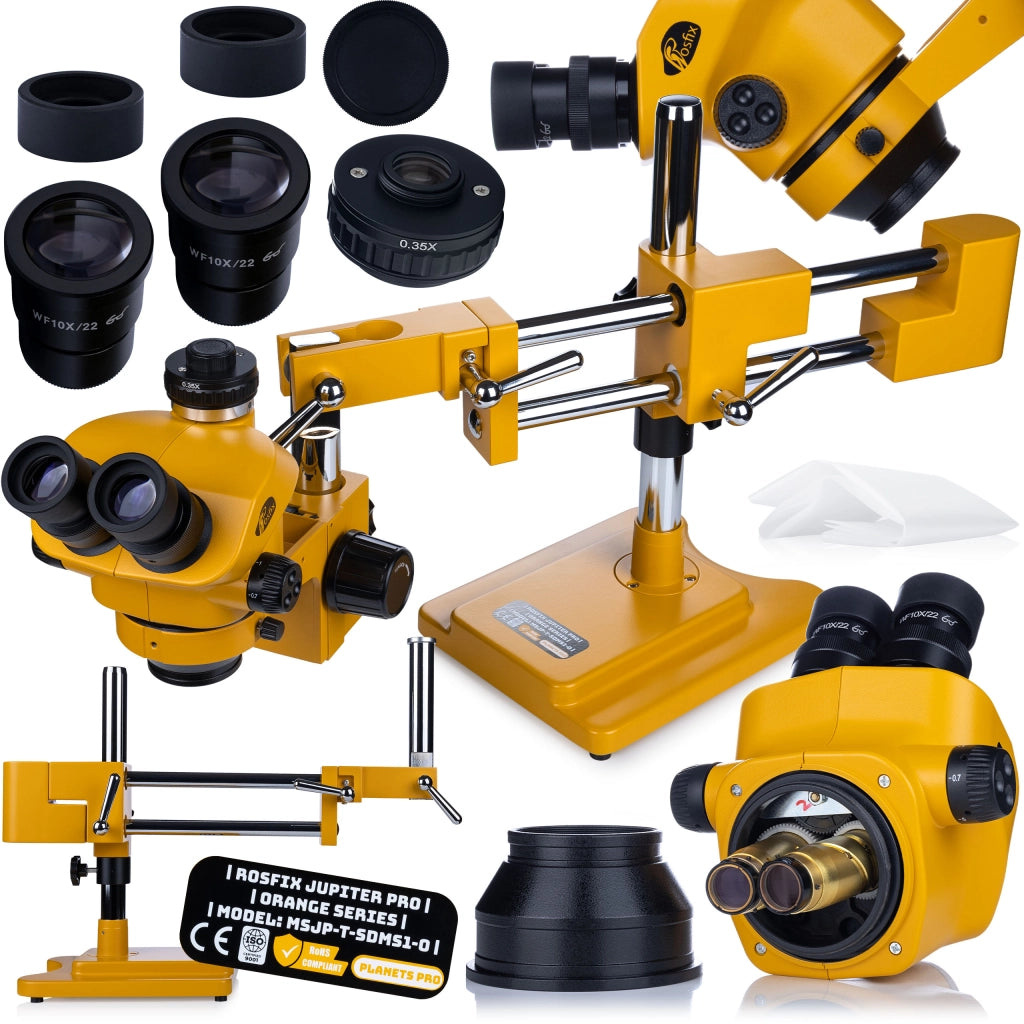

✳️ Il set completo del microscopio Rosfix Jupiter Pro MSJP-T-SDMS1 include:

✔️ Testa trinoculare Simul-Focal (45°)

Consente l'osservazione simultanea attraverso gli oculari e la registrazione dell'immagine con una telecamera collegata (C-Mount 25 mm). Ciò consente di documentare, analizzare e trasmettere facilmente le immagini in tempo reale, ideale per lavori di assistenza, formazione e laboratori.

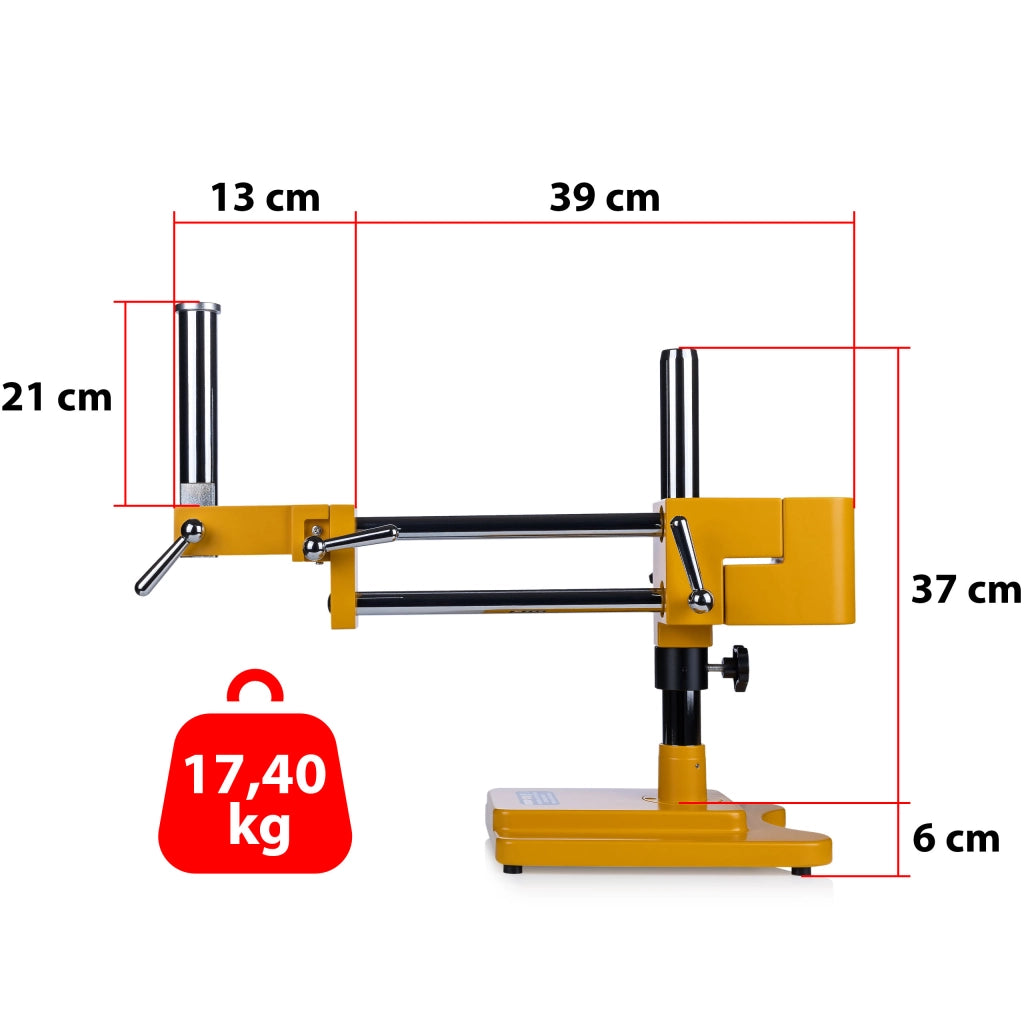

✔️ Stabile braccio laterale (braccio a croce)

La struttura a carrello professionale consente di spostare la testa in modo fluido e preciso su grandi schede PCB, pannelli elettronici o oggetti di ricerca di grandi dimensioni. Ciò consente di lavorare in modo comodo e sicuro anche su grandi superfici senza dover spostare gli elementi in esame.

✔️ Colonna portante del carrello

Il montante di guida solido e rigido assicura una guida stabile della testa in verticale, garantendo un posizionamento preciso in altezza e la durata dell'intera struttura.

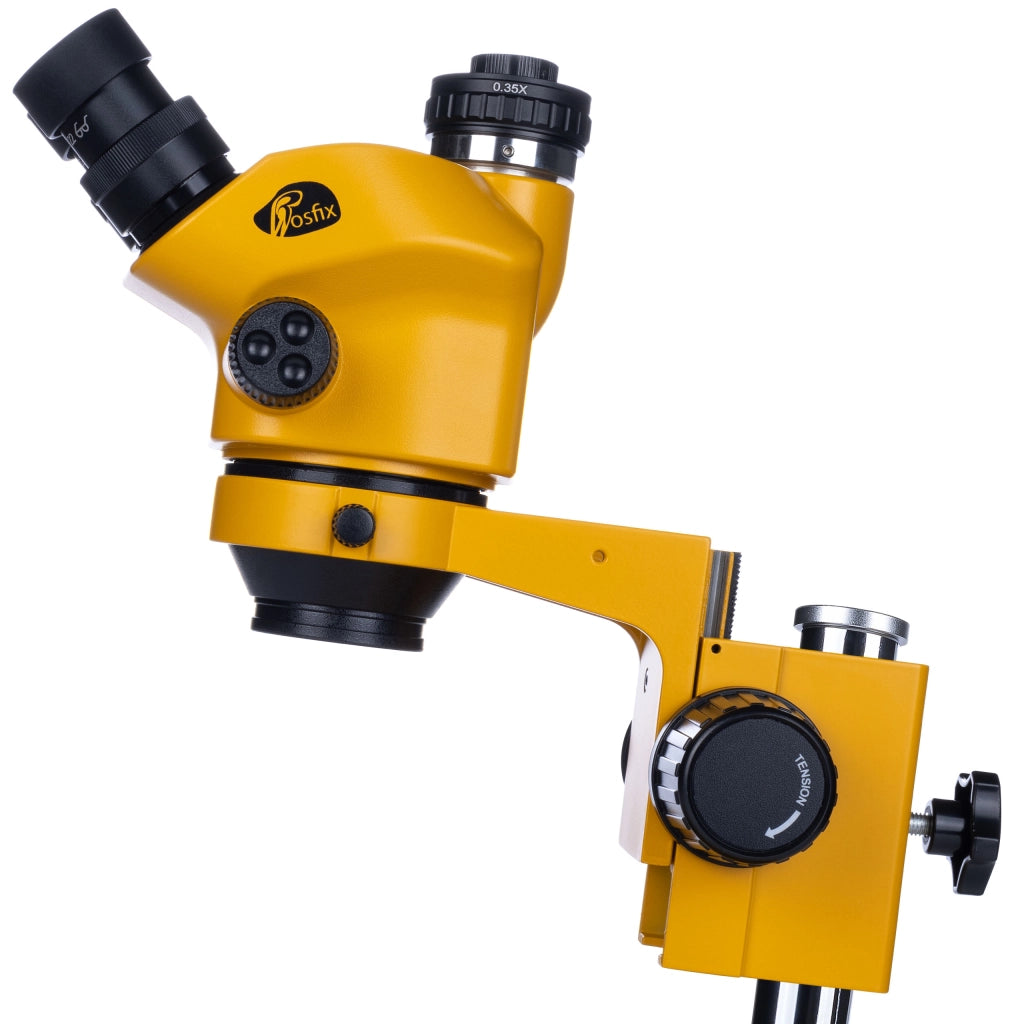

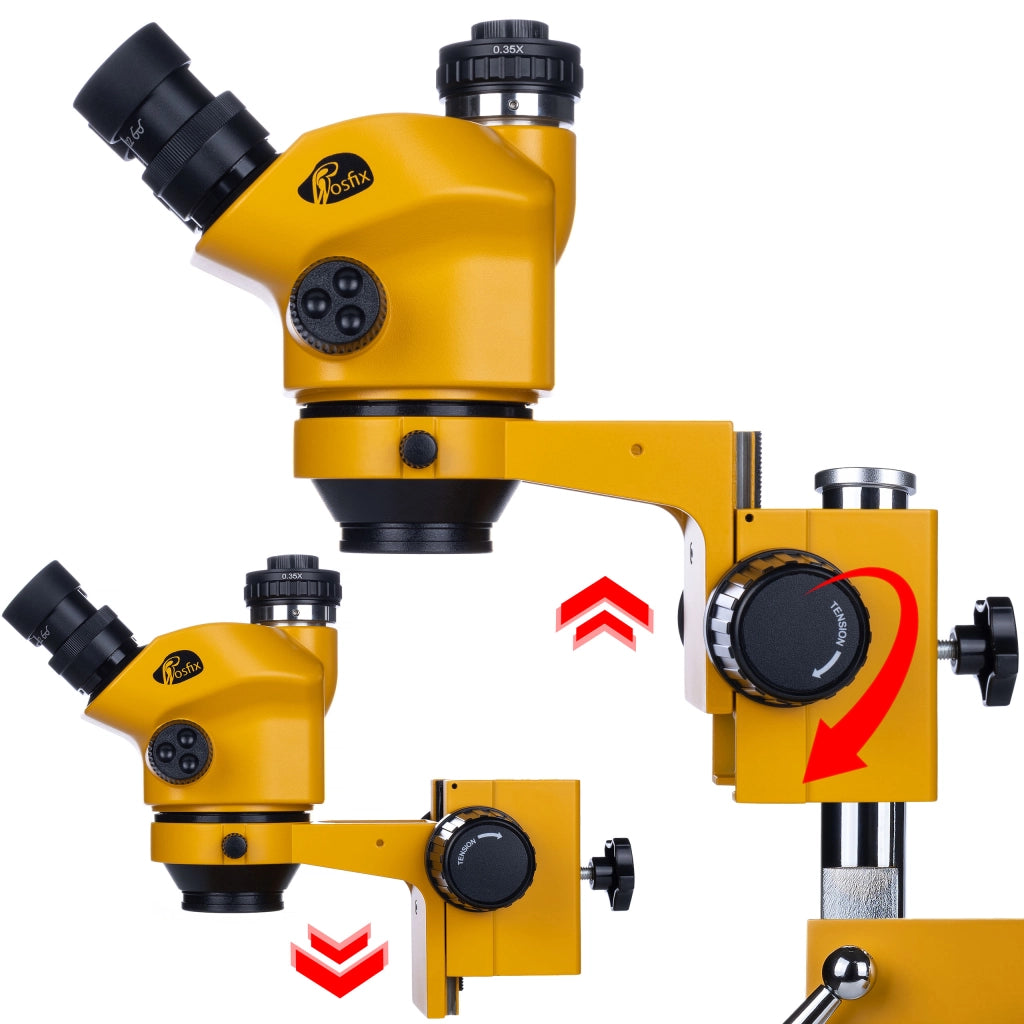

✔️ Meccanismo di regolazione della messa a fuoco (regolazione dell'altezza)

Il preciso sistema di regolazione consente di impostare con precisione la distanza di lavoro e la messa a fuoco, garantendo un'immagine perfetta anche dopo molte ore di lavoro.

✔️ Morsetto di fissaggio della guida

Consente un bloccaggio stabile della testa all'altezza desiderata e una regolazione facile e fluida della posizione del microscopio.

✔️ Custodia protettiva

Protegge il microscopio durante lo stoccaggio e il trasporto, proteggendo l'ottica e la meccanica da polvere, sporco e danni meccanici.

✔️ Occhiali in gomma (protezioni per occhiali)

Aumentano il comfort di lavoro, eliminano la luce laterale e aiutano a mantenere gli occhi stabili durante l'osservazione di precisione.

✔️ Oculari grandangolari WF10X/22 mm (2 pezzi)

L'ampio campo visivo (22 mm) e l'ingrandimento 10x consentono osservazioni comode e dettagliate anche dei minimi dettagli durante il lavoro di manutenzione e di laboratorio.

✔️ Lente di riduzione 0,35x per telecamera (in dotazione)

Assicura un campo visivo ottimale quando si lavora con la telecamera, consentendo un'ispezione confortevole di aree più ampie sullo schermo e una regolazione precisa dell'immagine in tempo reale.

✅ Grazie alla sua dotazione ricca e professionale, il microscopio Rosfix Jupiter Pro MSJP-T-SDMS1 è pronto per l'uso immediato sia nell'assistenza elettronica, nei laboratori, che nelle applicazioni industriali, didattiche e nei settori di precisione dell'assemblaggio e del controllo qualità.
