UNI-T UT501B Megohmetro Digitale Tester Resistenza di Isolamento fino a 5GO

Il UNI-T UT501B è un misuratore digitale della resistenza di isolamento, comunemente chiamato megohmetro, progettato per effettuare verifiche professionali su impianti, cavi, motori, trasformatori, generatori e apparecchiature elettriche.

Lo strumento permette di effettuare test di isolamento utilizzando tensioni selezionabili di 250V, 500V e 1000V, con una capacità di misura della resistenza di isolamento fino a 5 GO.

Oltre alla misura dell'isolamento, il modello UT501B integra la misurazione della tensione alternata fino a 600V, della bassa resistenza fino a 200O e le funzioni professionali PI e DAR per una valutazione più approfondita delle condizioni dell'isolamento.

Misura della Resistenza di Isolamento fino a 5 GO

Il UNI-T UT501B consente di verificare la qualità dell'isolamento elettrico tra conduttori oppure tra un circuito e la terra.

La misurazione della resistenza di isolamento è particolarmente importante durante le operazioni di installazione, manutenzione e diagnostica degli impianti elettrici.

Il campo di misura raggiunge fino a 5 GO, permettendo di effettuare controlli su numerose apparecchiature elettriche professionali.

Tensioni di Test 250V / 500V / 1000V

Il megohmetro mette a disposizione tre differenti tensioni di prova:

• 250V
• 500V
• 1000V

La tensione di test può essere selezionata in funzione delle caratteristiche dell'apparecchiatura o dell'impianto sottoposto a verifica.

Misura Isolamento a 250V

Con tensione di prova impostata a 250V, lo strumento permette di misurare:

• 0 - 99,9 MO: precisione ±(3% + 5 digit)
• 100 MO - 5 GO: precisione ±(5% + 5 digit)

Misura Isolamento a 500V

Con tensione di prova di 500V il campo di misura raggiunge ugualmente i 5 GO:

• 0 - 99,9 MO: precisione ±(3% + 5 digit)
• 100 MO - 5 GO: precisione ±(5% + 5 digit)

Misura Isolamento a 1000V

Per verifiche che richiedono una tensione di prova più elevata è disponibile il range 1000V:

• 0 - 99,9 MO: precisione ±(3% + 5 digit)
• 100 MO - 5 GO: precisione ±(5% + 5 digit)

Funzione PI - Indice di Polarizzazione

Il Polarization Index (PI) permette di effettuare una valutazione più approfondita dello stato dell'isolamento attraverso il confronto della resistenza misurata in differenti intervalli temporali.

Questa funzione è particolarmente utile durante le verifiche di isolamento su motori, generatori, trasformatori e altre apparecchiature elettriche.

Funzione DAR - Rapporto di Assorbimento Dielettrico

Il UNI-T UT501B dispone anche della funzione DAR - Dielectric Absorption Ratio.

Il dispositivo supporta rapporti di misurazione 60s/15s e 60s/30s, consentendo di analizzare il comportamento dell'isolamento nel tempo.

Misura Bassa Resistenza fino a 200O

Il tester permette inoltre di effettuare misurazioni di bassa resistenza da 0,01O fino a 200O.

Per questa funzione UNI-T dichiara una precisione di ±(2% + 3 digit).

Misura Tensione AC fino a 600V

UT501B può essere utilizzato anche per misurare la tensione alternata da 30V fino a 600V AC, con precisione dichiarata di ±(2% + 3 digit).

Questa funzione permette di effettuare un controllo preliminare della presenza di tensione prima di procedere con determinate verifiche di isolamento.

Scarica Automatica

Durante un test di isolamento possono essere presenti tensioni elevate sul circuito sottoposto a verifica.

Per aumentare praticità e sicurezza operativa, il UNI-T UT501B dispone della funzione di scarica automatica al termine della misurazione.

Segnalazione Alta Tensione

Lo strumento integra un sistema di segnalazione luminosa e acustica per avvisare l'operatore durante le condizioni previste di alta tensione.

Display LCD Retroilluminato

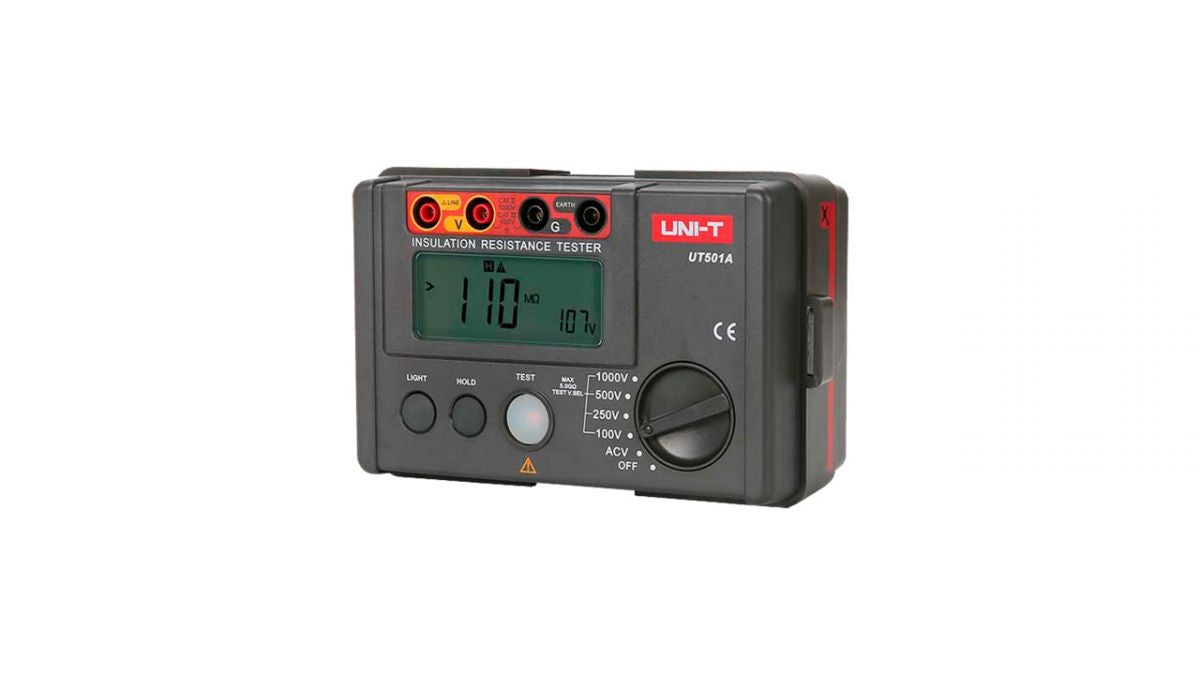

Il tester dispone di un ampio display LCD da 2000 conteggi con retroilluminazione, facilitando la lettura dei risultati anche all'interno di quadri elettrici e locali tecnici scarsamente illuminati.

È inoltre disponibile un display secondario della tensione di test, utile per controllare rapidamente il valore utilizzato durante la prova.

Modalità di Misurazione Continua

La modalità di misurazione continua permette di eseguire verifiche prolungate senza dover mantenere continuamente premuto il comando di test.

Questa caratteristica risulta particolarmente utile durante le prove PI e DAR.

Applicazioni Professionali

Il UNI-T UT501B è indicato per la verifica dell'isolamento di:

• Impianti elettrici
• Cavi elettrici
• Motori elettrici
• Trasformatori
• Generatori
• Quadri elettrici
• Apparecchiature industriali
• Elettrodomestici
• Macchinari elettrici
• Impianti di distribuzione
• Attrezzature elettriche professionali

Caratteristiche Tecniche

• Marca: UNI-T
• Serie: UT500
• Modello: UT501B
• Tipologia: Tester digitale resistenza di isolamento / Megohmetro
• Tensioni di test isolamento: 250V / 500V / 1000V
• Resistenza di isolamento massima: 5 GO
• Corrente di cortocircuito: <2mA
• Bassa resistenza: 0,01O - 200O
• Precisione bassa resistenza: ±(2% + 3 digit)
• Tensione AC: 30V - 600V
• Precisione tensione AC: ±(2% + 3 digit)
• PI - Polarization Index: Sì
• DAR - Dielectric Absorption Ratio: Sì
• DAR: 60s/15s e 60s/30s
• Auto Range: Sì
• Scarica automatica: Sì
• Misurazione continua: Sì
• Allarme luminoso: Sì
• Allarme acustico / Buzzer: Sì
• Indicazione alta tensione: Sì
• Indicazione sovraccarico: Sì
• Indicazione batteria scarica: Sì
• Display: LCD retroilluminato
• Conteggi display: 2000
• Dimensioni display: 70,6 × 34 mm
• Display secondario tensione di test: Sì
• Alimentazione: 6 batterie AA 1,5V LR6
• Dimensioni: 150 × 100 × 71 mm
• Peso netto: circa 500 g
• Colore: Rosso / Grigio
• Certificazioni dichiarate: CE / UKCA

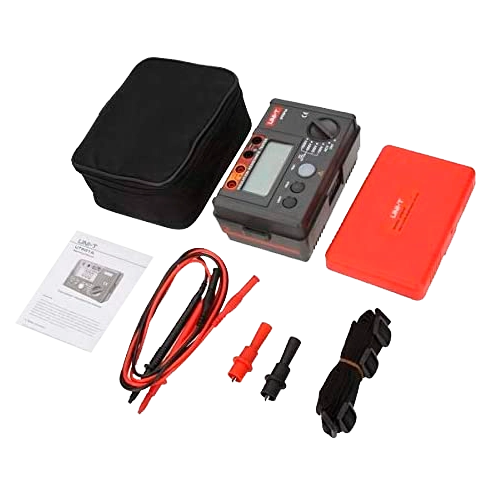

Contenuto della Confezione

• Tester isolamento UNI-T UT501B
• Puntali di misura
• Pinze a coccodrillo
• Batterie
• Borsa per il trasporto
• Manuale

UNI-T UT501B - Megohmetro Professionale per Test di Isolamento

Il UNI-T UT501B è uno strumento completo per elettricisti, installatori e manutentori che devono effettuare test della resistenza di isolamento su impianti e apparecchiature elettriche.

Le tensioni di prova 250V, 500V e 1000V, la misura fino a 5 GO e le funzioni professionali PI e DAR permettono di eseguire verifiche più approfondite rispetto a un semplice multimetro digitale.

La presenza della misura AC fino a 600V, test della bassa resistenza, scarica automatica, allarmi di alta tensione e display retroilluminato completa una dotazione pensata per le attività professionali di verifica e manutenzione elettrica.
