Descrizione

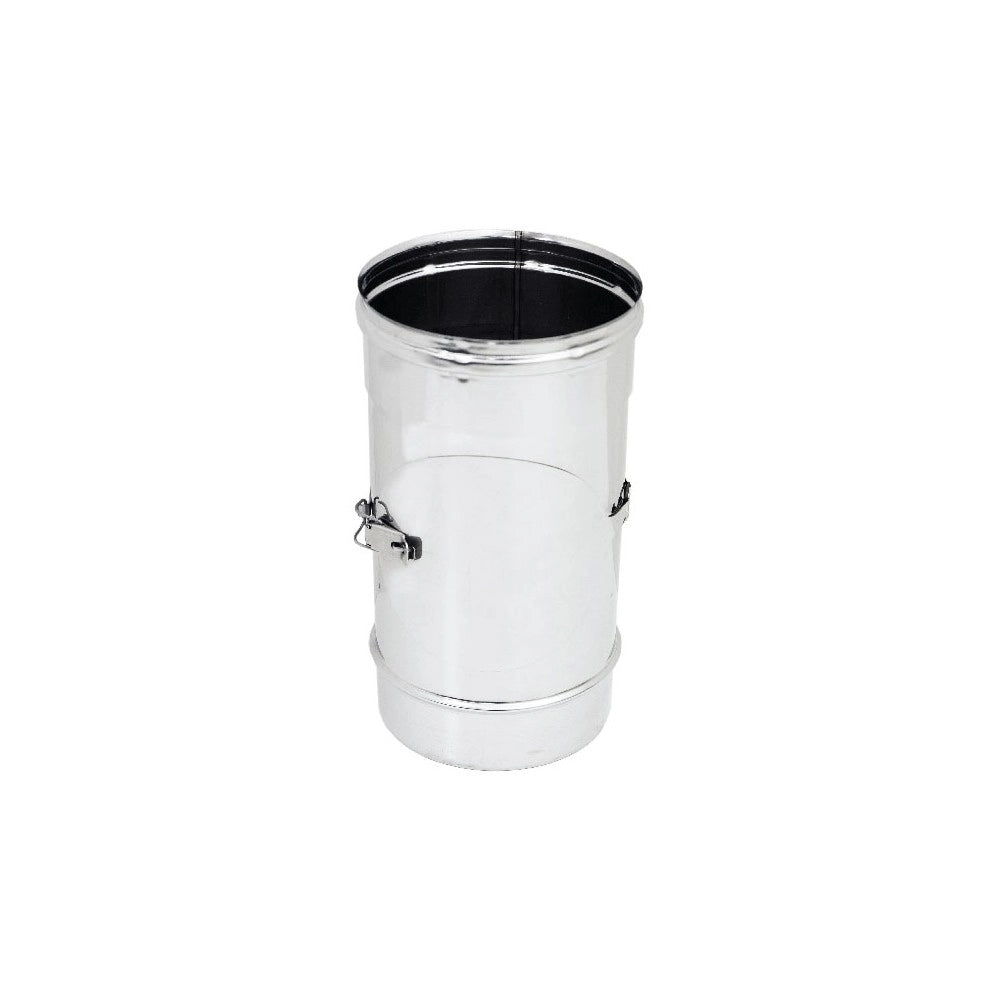

Il Modulo con Ispezione Aderente, è un componente che permette l'ispezione del sistema in caso di accesso limitato, quale può essere

ad esempio un cavedio

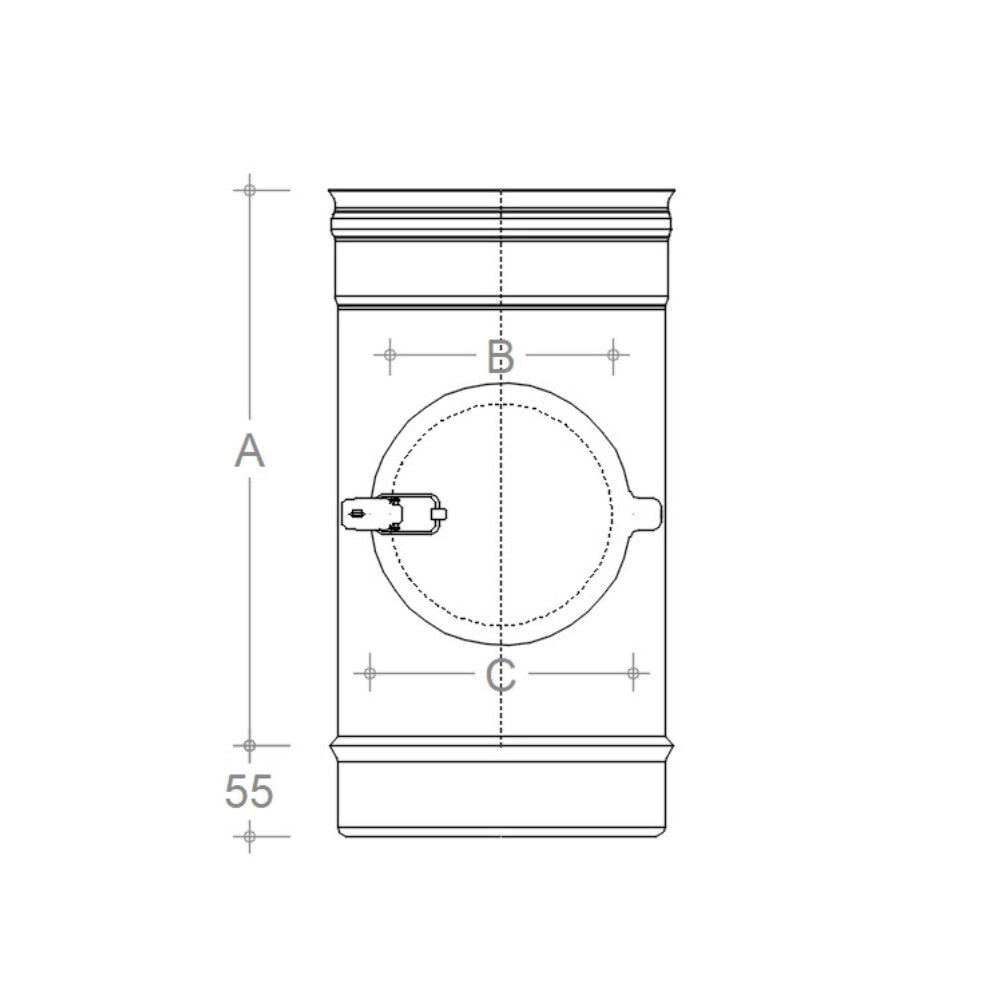

Uno sportello aderente con apertura a gancio singolo e cerniera opposta, permette l'ispezione riducendo gli ingombri

Caratteristiche

Materiali Utilizzati: Acciaio INOX 304 BA (EN 1.4301 - L20), Acciaio INOX 316 BA (EN 1.4404 - L50)

Spessori: mm 0.5

Bicchieratura: realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza +/- mm 2

Saldatura: longitudinale a TIG per fusione di lembi contigui, per garantire la tenuta di ogni singolo elemento

Accessori da acquistare a parte: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti fascetta di bloccaggio, per garantire

serraggio e continuità del sistema

Tra i prodotti proposti, si realizzano anche canali in Acciaio Inox 304 BA spessore mm 0.8, non previsti per la strutturazione di Sistemi Camino

secondo la norma UNI EN 1856-1

In tal caso, gli innesti vengono realizzati con bordatrici verticali

Il bicchiere femmina è diametro nominale interno, il bicchiere maschio é rastremato

Tali caratteristiche, non permettendo l'uso di guarnizioni e fascette, non garantiscono la tenuta del sistema

Applicazioni

Ispezione di un Sistema Camino

Funzionamento: a secco (D) o umido (W)

Pressioni: Positive per P1 = 200 Pa Negative per N1 = 40 Pa

Temperatura di Esercizio: Max 200°C con guarnizione siliconica e P1 200 Pa Max 600°C senza guarnizione siliconica e N1 40 Pa
