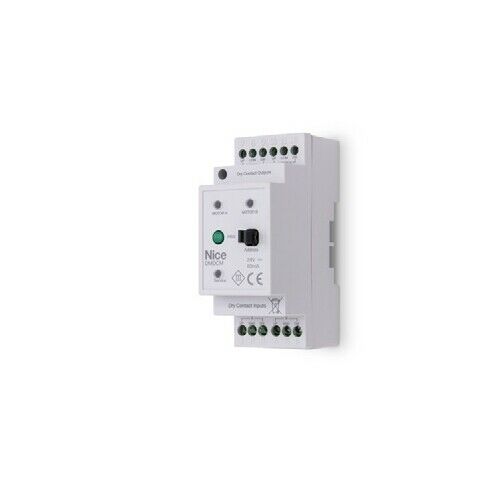

Modulo DIN per il controllo di 2 gruppi di motori o attuatori AC o DC attraverso uscite dry contact a basso voltaggio

Mod. DMDCM

Ciascun ingresso può essere normalmente
aperto o normalmente chiuso.

Ciascun modulo DMDCM (Din Module
dry contact Motor) è dotato di:
• 4 ingressi dry contact per la connessione
di pulsantiere o il collegamento ad altri sistemi
di comando;
• 2 uscite, ciascuna per la connessione
di fino a 8 motori via dry contact.

Prestazioni
Per un corretto funzionamento il modulo DMDCM
deve essere collegato ai due moduli di alimentazione
DMLPS e DMBPD.

Ogni sistema modulare Nice può essere composto
da fino a 6 moduli di interfaccia motor e,
se non è presente il modulo DMBM.
Se invece quest'ultimo è presente, possono essere
collegati fino a 16 moduli di interfaccia motor e.

Programmazione
Nel caso di installazioni con più moduli,
rapido indirizzamento delle uscite tramite jumper
o attraverso il Nice Screen Configuration Tool
incluso nel modulo DMBM.
Grazie alla modalità Test è possibile controllare
con semplicità quali motori sono collegati
al modulo e verificare la correttezza dei collegamenti
elettrici eseguiti.

Ciascun modulo è dotato di tre LED
di diagnostica per una più facile
programmazione.
