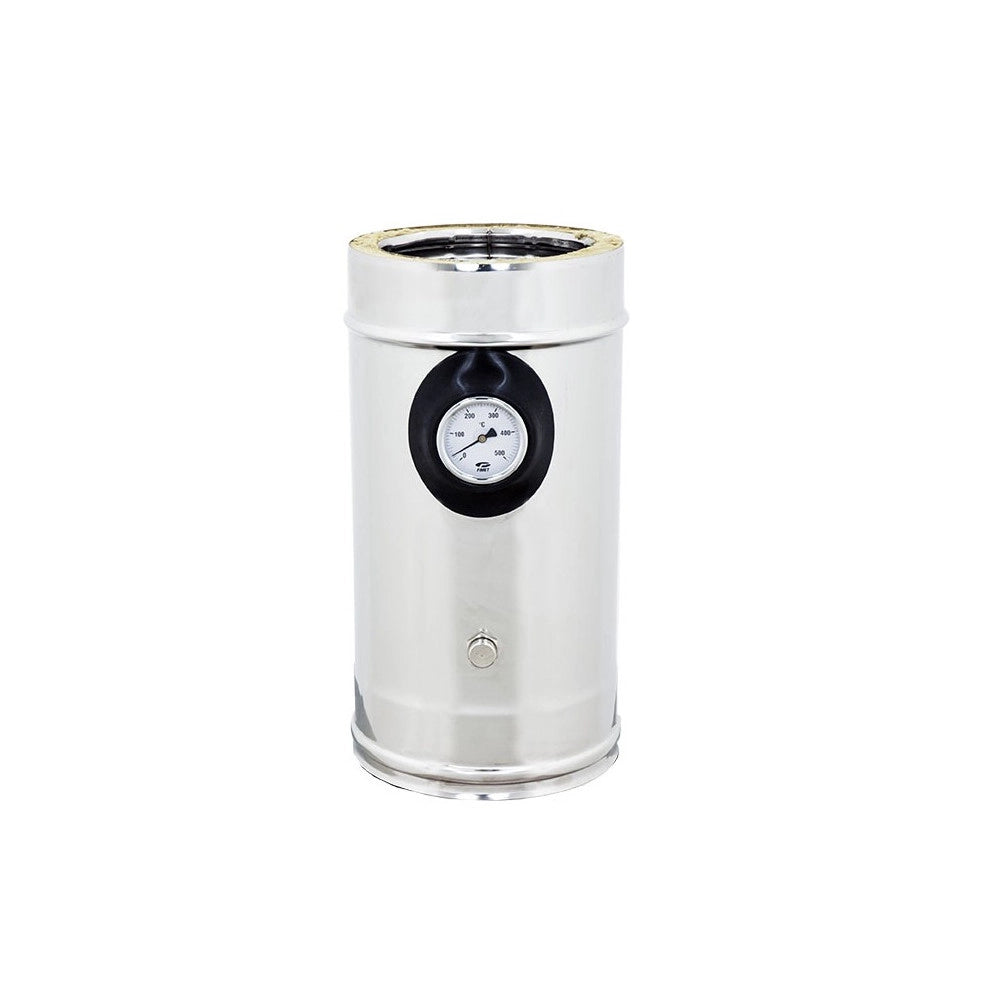

Il Modulo Prelievo Fumi a parete doppia, rappresenta il componente fondamentale per il rilevamento ed il campionamento dei fumi di un Sistema Camino

secondo la UNI EN 1856-1

Viene posizionato sopra il raccordo a T 90° o 135°, ad una distanza pari a tre volte il diametro interno, secondo quanto prescritto dall'art. 7.9 del DPR 1391

Parete Interna: Acciaio INOX 316 BA (EN 1.4404 - L050) spessore mm 0.5

Parete Esterna: Acciaio INOX 304 BA (EN 1.4307 - L030) spessore mm 0.5

Coibentazione: Coppelle in lana di roccia, spessone mm 25 densità 90 kg/mc

Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale

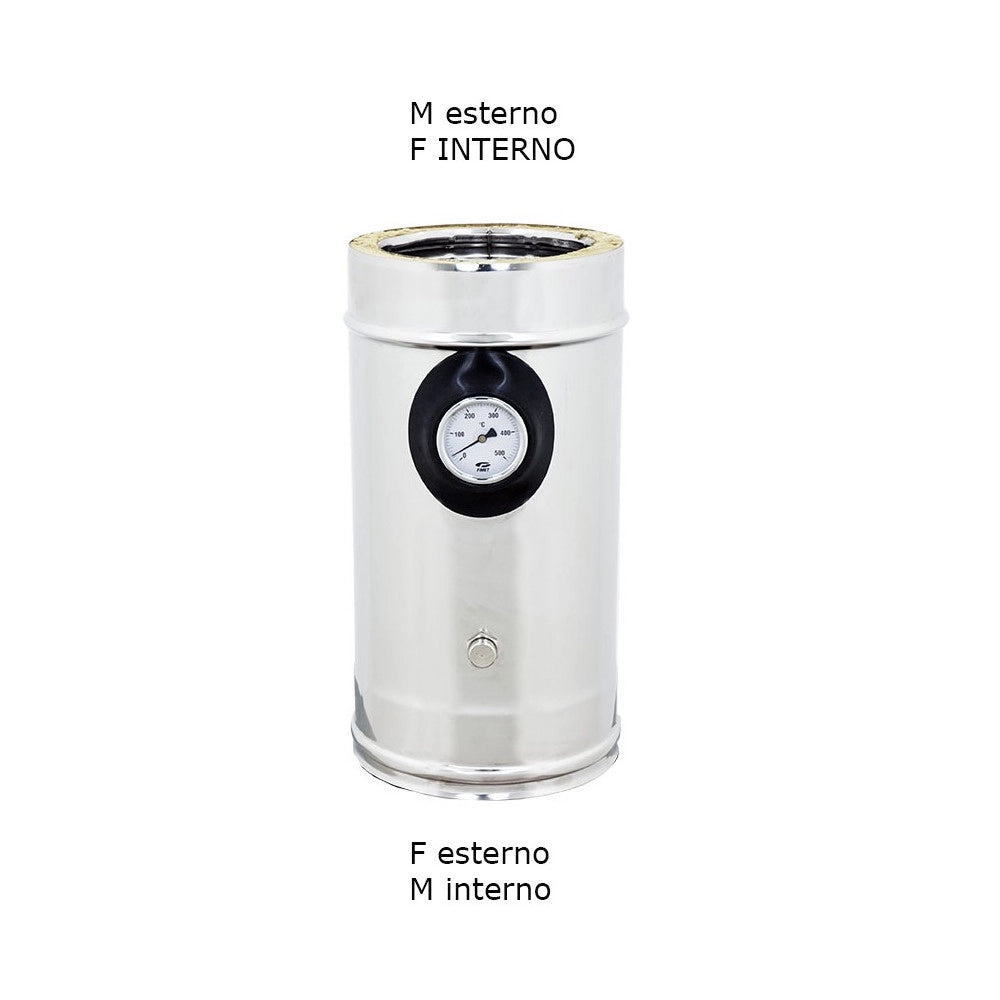

Bicchieratura: stampaggio a freddo, realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza +/- mm 2

Accessori ( non inclusi):

Guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti fascetta di bloccaggio, per garantire serraggio e continuità del sistema
