Modulo relè con telecomando 433 MHz

✅ Relè: 4 in custodia chiusa

✅ Portata: fino a 100 m in spazio aperto

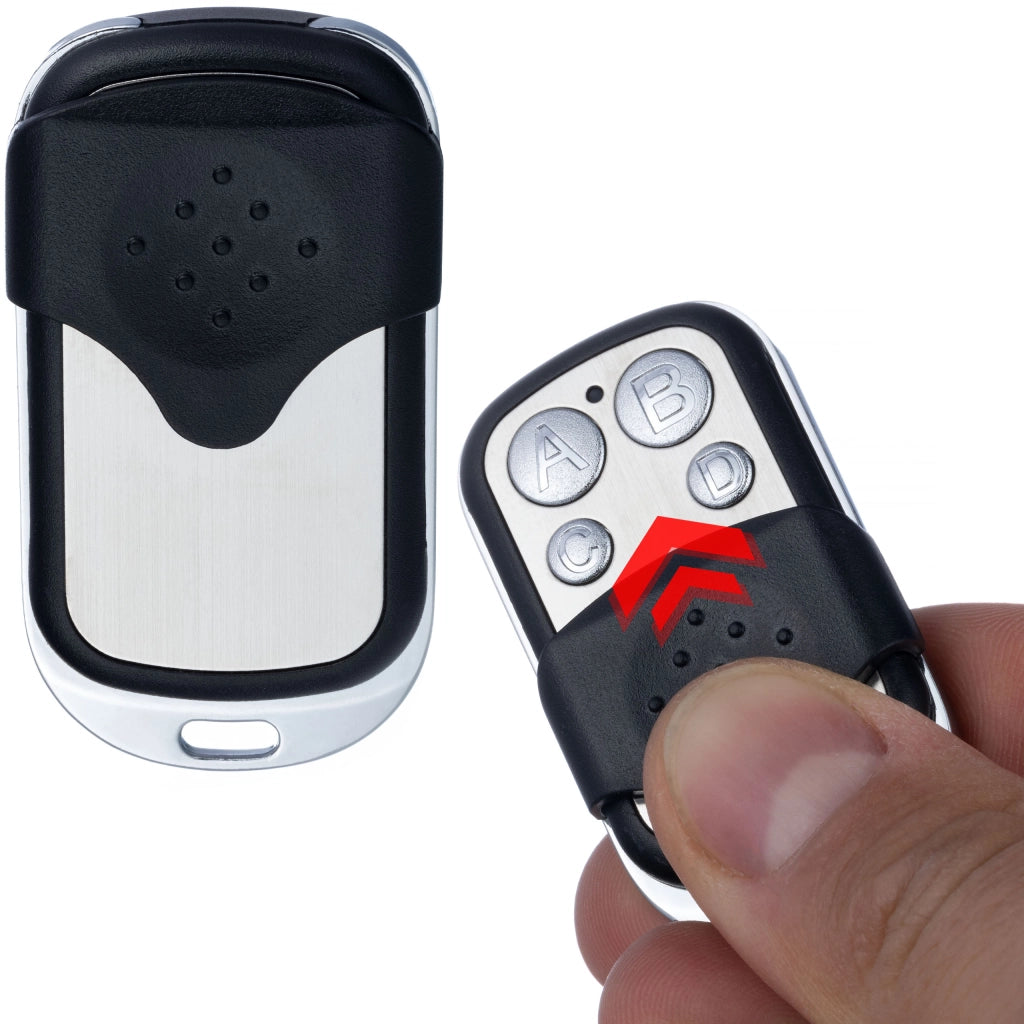

✅Numero di pulsanti sul telecomando: 4 (con copertura di protezione contro la pressione accidentale)

Questo modulo relè con telecomando 433 MHz è una soluzione versatile per diverse applicazioni nei sistemi di controllo. È ideale per l'automazione domestica, i sistemi di sicurezza, il controllo remoto dell'illuminazione o dei dispositivi elettrici. Grazie alla possibilità di scegliere diverse modalità di funzionamento, il modulo offre flessibilità e facilità di programmazione, consentendo di adattarlo alle esigenze individuali dell'utente.

Grazie alla sua struttura robusta, alla portata elevata fino a 100 m e alla programmazione semplice, il modulo è uno strumento affidabile e pratico che aumenterà il comfort e la funzionalità in ogni applicazione.

✳️ Specifiche:

✔️ Tensione di alimentazione: 12V DC

✔️ Frequenza: 433 MHz

✔️ Corrente di standby: ~5mA

✔️ Corrente attivata (1 relè): circa 35 mA

✔️ Corrente attivata (4 relè): circa 140mA

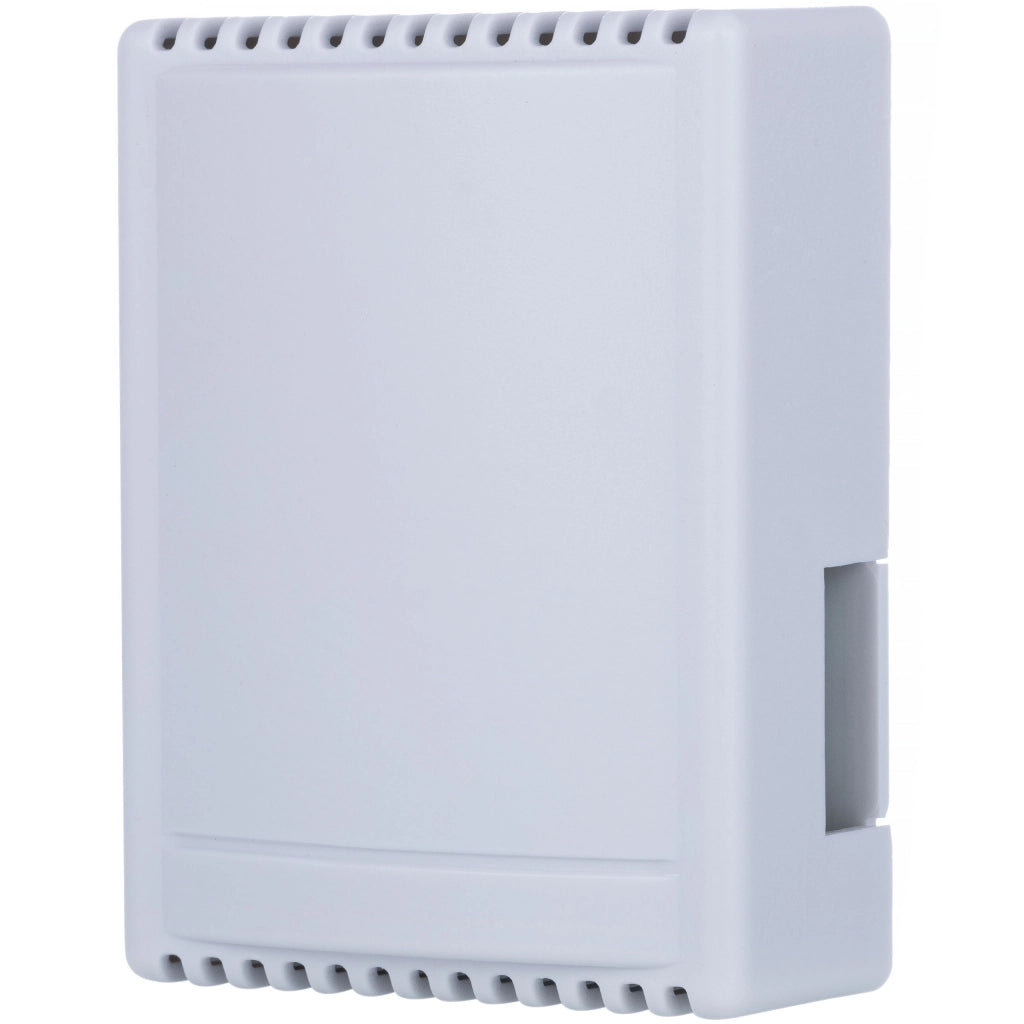

✔️ Dimensioni dell'alloggiamento: 75 mm x 54 mm x 29 mm

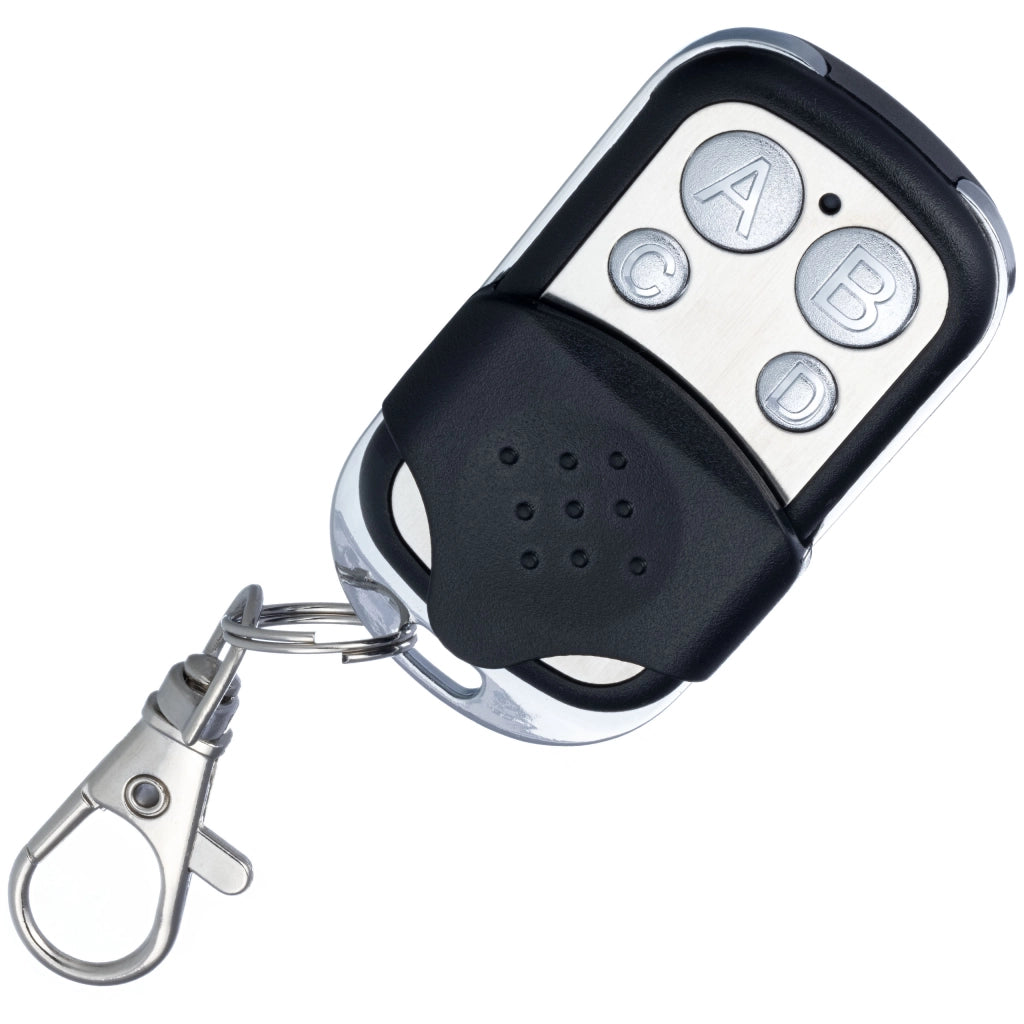

✔️ Dimensioni del telecomando: 55 mm x 30 mm x 14 mm

✔️ Numero di pulsanti sul telecomando: 4 (con mascherina)

✳️ Descrizione del set:

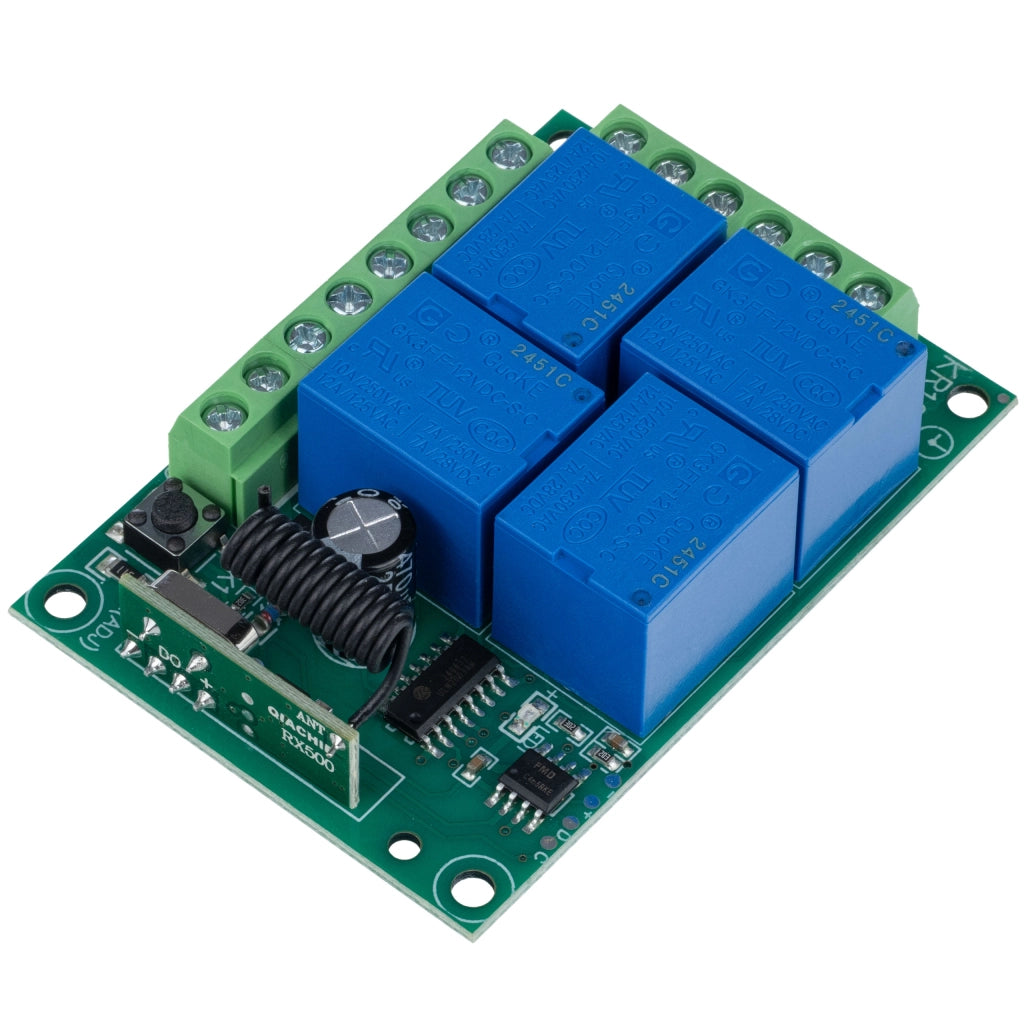

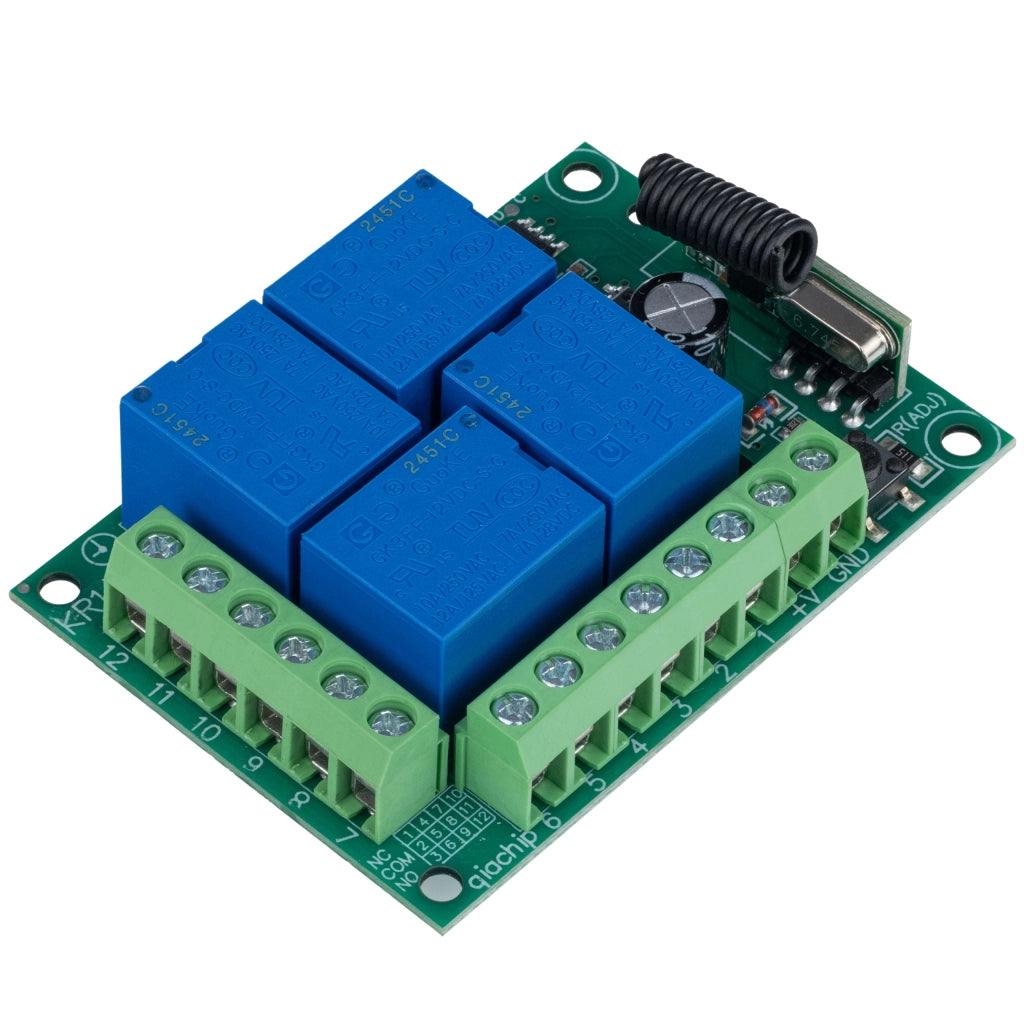

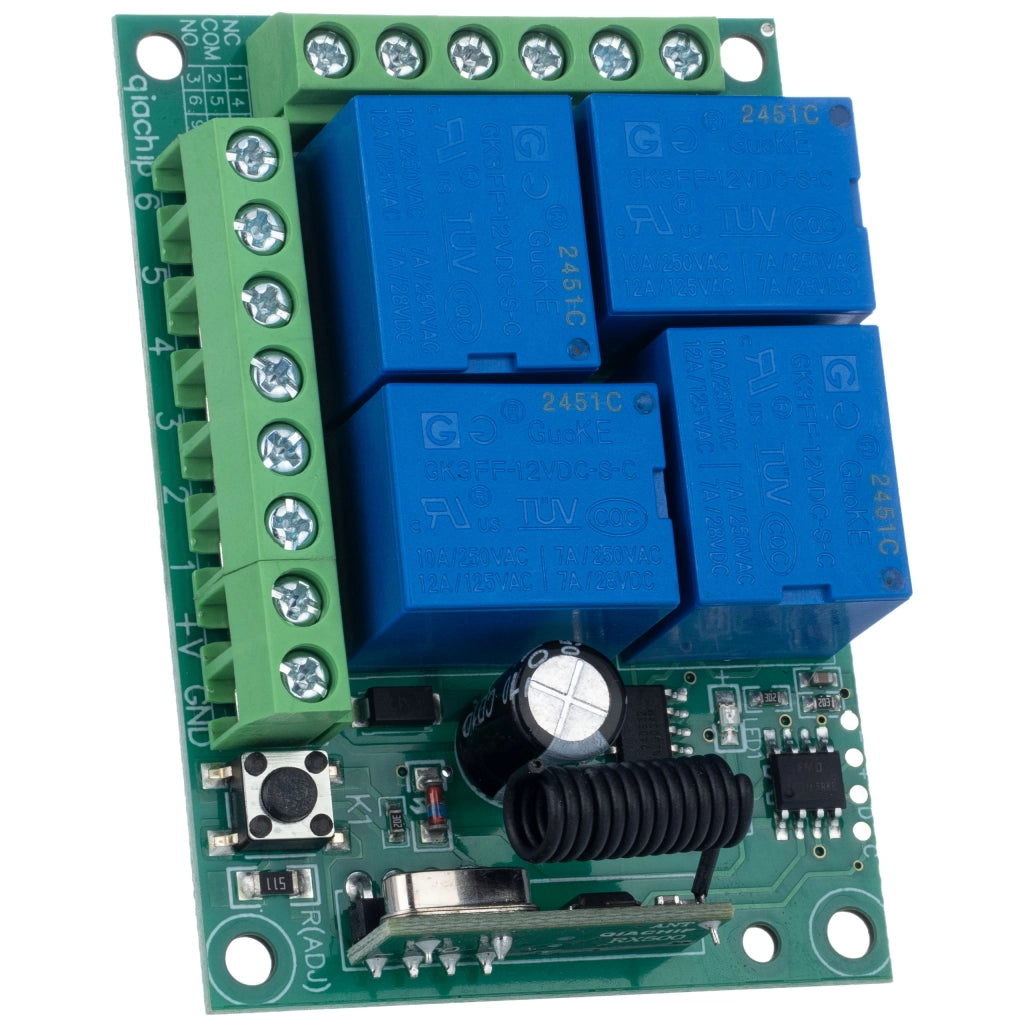

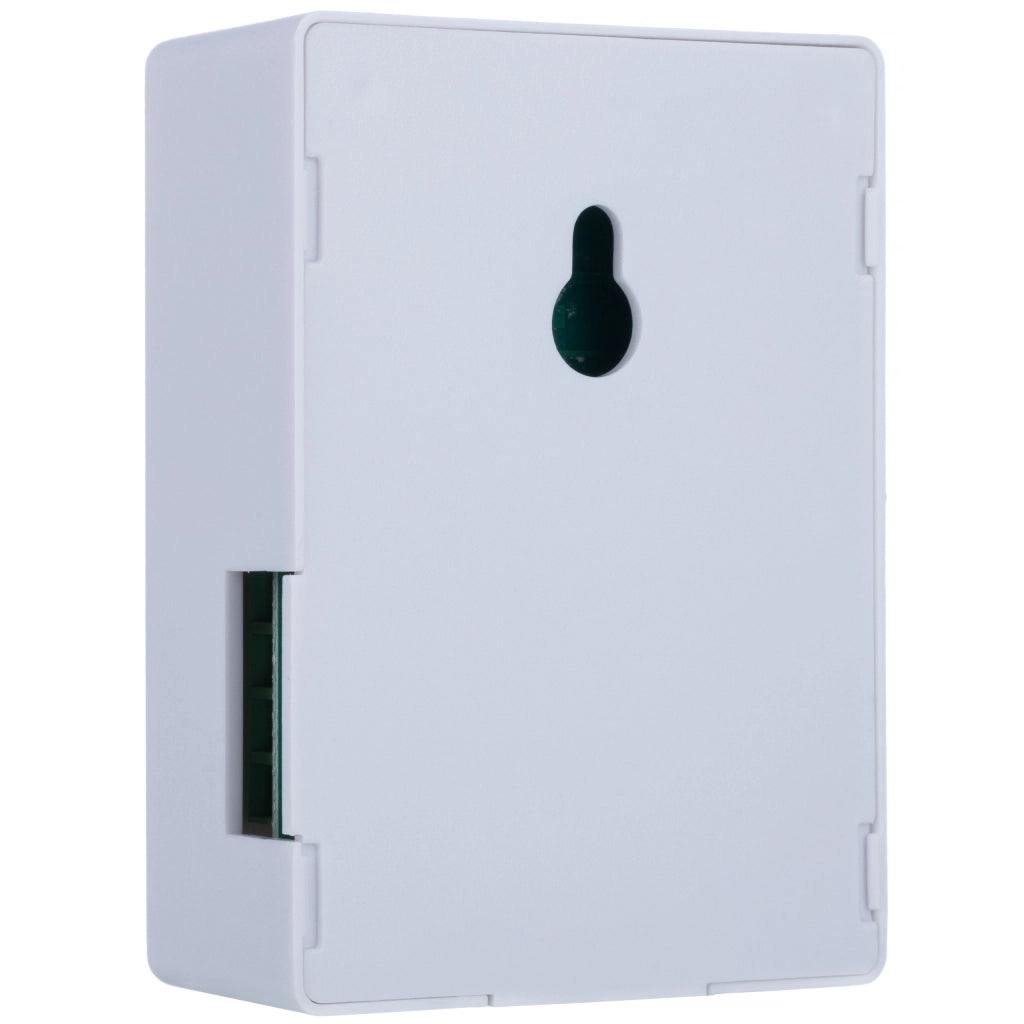

Il set comprende un modulo relè con quattro relè, alimentato a 12 V CC, e un telecomando con quattro pulsanti protetti da una mascherina. Il dispositivo funziona a una frequenza di 433 MHz, che garantisce un funzionamento stabile e una portata fino a 100 m in spazi aperti. Il modulo relè è racchiuso in un involucro robusto che lo protegge da danni meccanici.

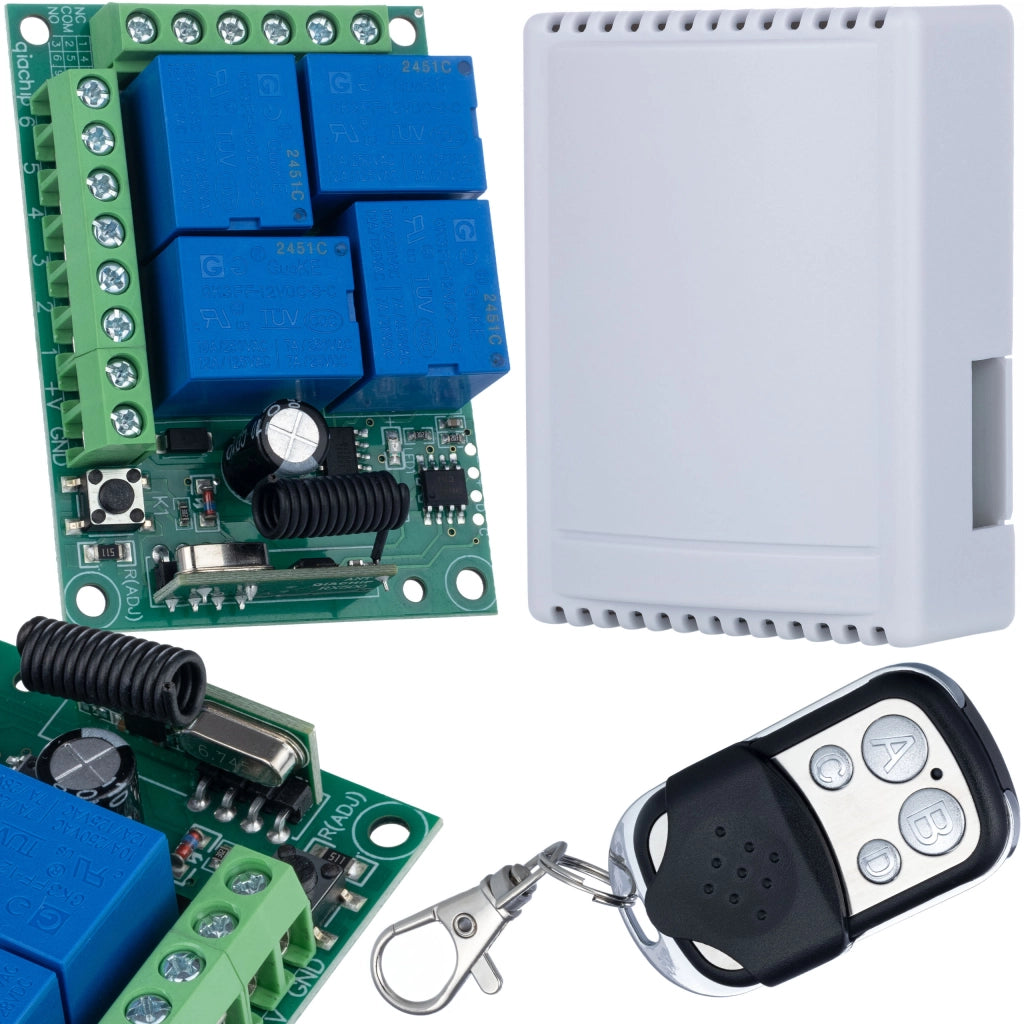

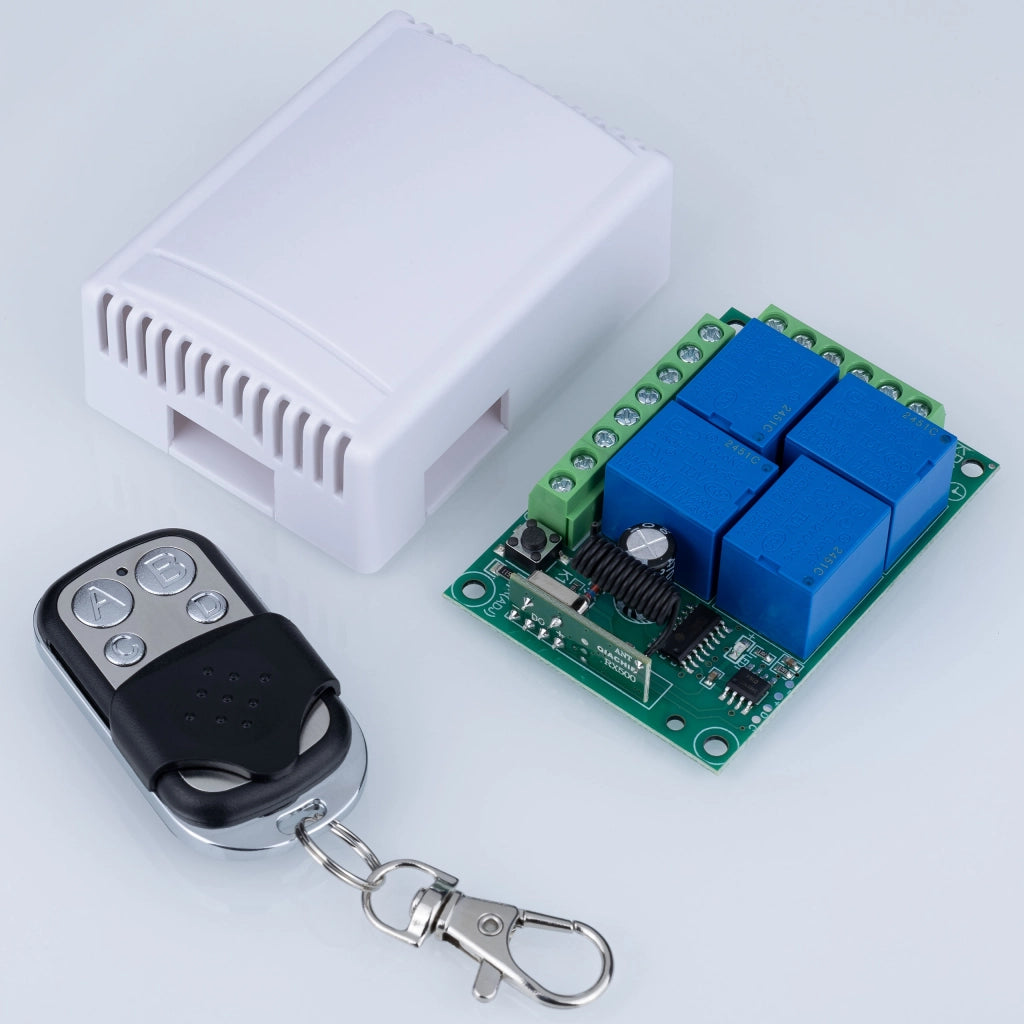

✳️ Composizione del set:

✔️ 1 x Modulo con quattro relè

✔️ 1 x Telecomando (batteria inclusa)

✳️ Riepilogo e applicazione del prodotto:

Il modulo relè con telecomando 433 MHz è la soluzione ideale per il controllo remoto di vari dispositivi elettronici. Grazie alla sua ampia portata e ai quattro canali, consente una gestione flessibile delle apparecchiature a casa, in ufficio o in officina. La compatibilità con i telecomandi aggiuntivi della nostra gamma consente di espandere il sistema in base alle esigenze individuali.

Istruzioni di programmazione e descrizione delle funzioni:

Modalità MOMENTANEA:

Il relè è attivato solo quando si preme il pulsante sul telecomando (ad es. A, B, C o D).

1. Premere una volta brevemente il pulsante di programmazione (il LED lampeggia quando si preme il pulsante).

2. Dopo qualche istante il LED si accenderà (il modulo è in attesa della pressione del pulsante).

3. Premere il pulsante A.

4. Il LED lampeggerà più volte (segnale di corretta programmazione).

5. Tutti i pulsanti del telecomando A, B, C, D sono stati assegnati alla memoria: funzionano in modalità momentanea, ciascuno di essi attiva un relè diverso.

Modalità INTERRUTTORE A PULSANTE SINGOLO:

Il relè viene attivato dal pulsante (ad es. A) e, una volta rilasciato il pulsante, rimane attivato fino a quando non si preme nuovamente lo stesso pulsante sul telecomando.

1. Premere 2 volte brevemente il pulsante di programmazione (il LED lampeggia ad ogni pressione del pulsante).

2. Dopo qualche istante il LED si accenderà (il modulo è in attesa della pressione del pulsante).

3. Premere il pulsante A.

4. Il LED lampeggerà più volte (segnale di corretta programmazione).

5. Tutti i pulsanti del telecomando A, B, C, D sono stati assegnati alla memoria e funzionano in modalità interruttore a pulsante singolo, ciascuno dei quali attiva un relè diverso.

Modalità INTERRUTTORE VARIABILE:

Il relè 1 viene attivato dal pulsante (ad es. A), dopo aver premuto il pulsante (ad es. B) il relè 1 si disattiva e viene attivato il relè 2 assegnato al pulsante B.

1. Premere 3 volte brevemente il pulsante di programmazione (il LED lampeggia ad ogni pressione del pulsante).

2. Dopo qualche istante il LED si accenderà (il modulo è in attesa della pressione del pulsante).

3. Premere il pulsante A.

4. Il LED lampeggerà più volte (segnale di corretta programmazione).

5. Tutti i pulsanti del telecomando A, B, C, D sono stati assegnati alla memoria: funzionano in modalità interruttore variabile, ciascuno di essi attiva un relè diverso.

Modalità INTERRUTTORE A PULSANTE SINGOLO (2 pulsanti) e MOMENTANEO (2 pulsanti):

Combinazione di due modalità.

1. Premere 4 volte brevemente il pulsante di programmazione (il LED lampeggia ad ogni pressione del pulsante).

2. Dopo qualche istante il LED si accenderà (il modulo è in attesa della pressione del pulsante).

3. Premere il pulsante A.

4. Il LED lampeggerà più volte (segnale di corretta programmazione).

5. Tutti i pulsanti del telecomando A, B, C, D sono stati assegnati alla memoria: 2 funzionano in modalità a pulsante singolo, 2 in modalità interruttore momentaneo.

Modalità INTERRUTTORE VARIABILE (2 pulsanti) e MOMENTANEO (2 pulsanti):

Combinazione di due modalità.

1. Premere 5 volte brevemente il pulsante di programmazione (il LED lampeggia ad ogni pressione del pulsante).

2. Dopo qualche istante il LED si accenderà (il modulo è in attesa della pressione del pulsante).

3. Premere il pulsante A.

4. Il LED lampeggerà più volte (segnale di corretta programmazione).

5. Tutti i pulsanti del telecomando A, B, C, D sono stati assegnati alla memoria: 2 funzionano in modalità interruttore variabile, 2 in modalità interruttore momentaneo.

Modalità INTERRUTTORE VARIABILE (2 pulsanti) e INTERRUTTORE A PULSANTE SINGOLO (2 pulsanti):

Combinazione di due modalità.

1. Premere 6 volte brevemente il pulsante di programmazione (il LED lampeggia ad ogni pressione del pulsante).

2. Dopo qualche istante il LED si accenderà (il modulo è in attesa della pressione del pulsante).

3. Premere il pulsante A.

4. Il LED lampeggerà più volte (segnale di corretta programmazione).

5. Tutti i pulsanti del telecomando A, B, C, D sono stati assegnati alla memoria: 2 funzionano in modalità interruttore variabile, 2 in modalità interruttore a pulsante singolo.

Modalità INTERRUTTORE VARIABILE (2 pulsanti) e INTERRUTTORE VARIABILE (2 pulsanti):

Combinazione di due modalità identiche.

1. Premere 7 volte brevemente il pulsante di programmazione (il LED lampeggia ad ogni pressione del pulsante).

2. Dopo qualche istante, il LED si accenderà (il modulo è in attesa della pressione del pulsante).

3. Premere il pulsante A.

4. Il LED lampeggerà più volte (segnale di corretta programmazione).

5. Tutti i pulsanti del telecomando A, B, C, D sono stati assegnati alla memoria: 2 funzionano in modalità interruttore variabile, 2 in modalità interruttore fisso.

Cancellazione della memoria del modulo:

Cancella tutti i pulsanti/telecomandi memorizzati.

1. Premere 8 volte brevemente il pulsante di programmazione (il LED lampeggerà ad ogni pressione del pulsante, tranne l'ottava).

2. Il LED lampeggerà più volte, segnalando la cancellazione di tutti i telecomandi e pulsanti dalla memoria del modulo.
