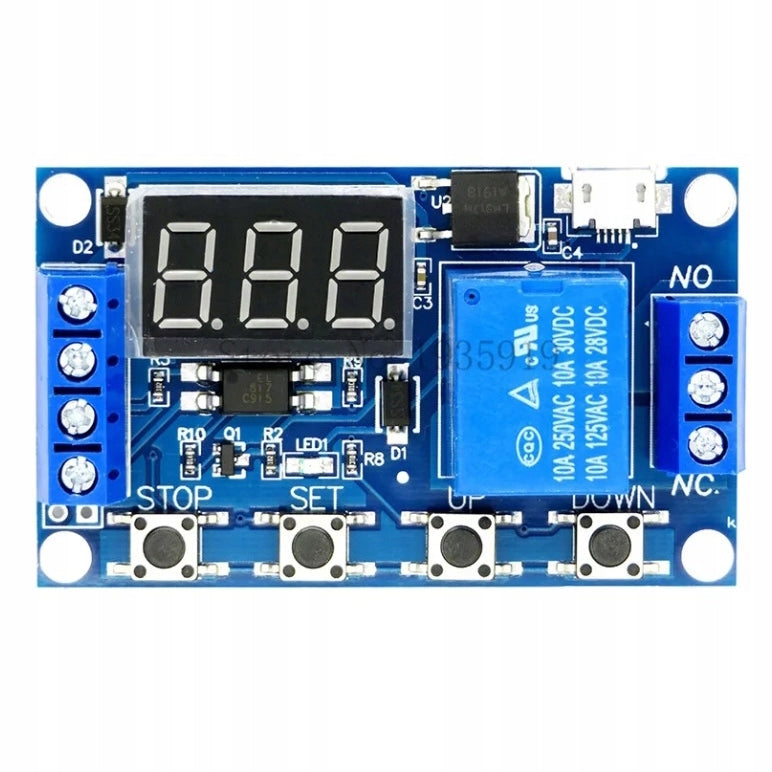

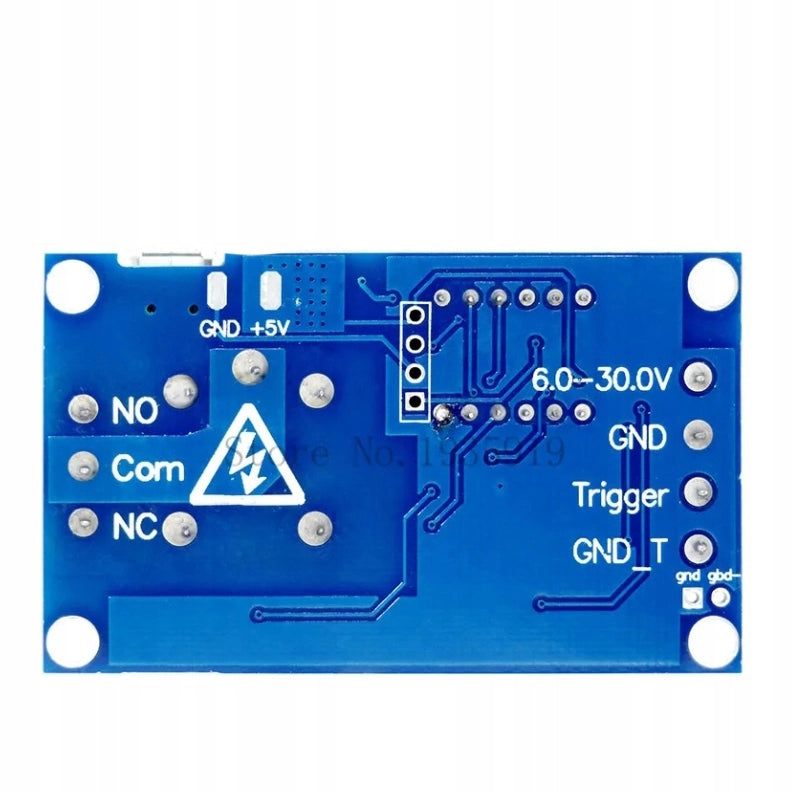

Modulo relè temporizzato USB-C

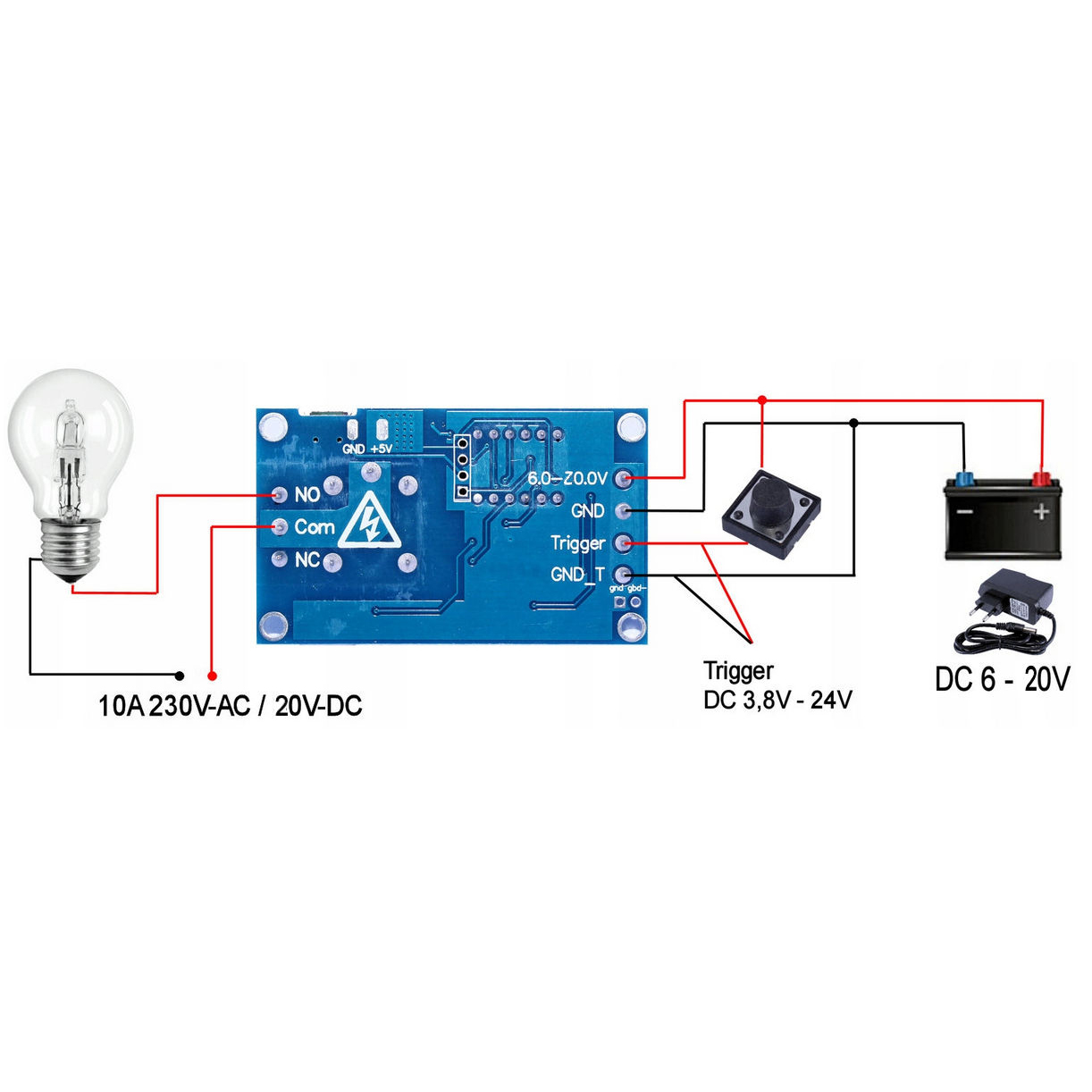

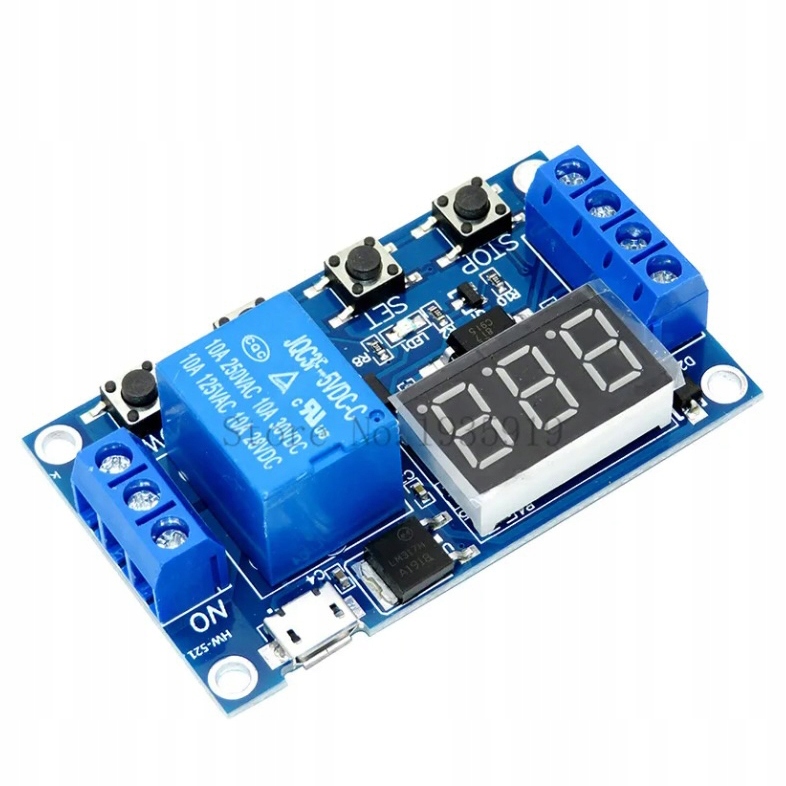

✅ Alimentazione: 6 V - 20 V o USB-C 5,0 V (per tensioni superiori a 20 V è necessario utilizzare un convertitore step-down, ad esempio LM2596, e impostare la tensione su 8-10 V)

✅ Trigger (segnale di attivazione): 3,8 V - 20 V

✅ Intervallo di tempo: 0-999 minuti

✅ Temperatura di funzionamento: da -40 °C a 85 °C

✅ Dimensioni: 62 mm x 38 mm x 19 mm

✅ Relè: 10 A, 230 V CA / 30 V CC

✅ Pulsanti:

• STOP: accensione/spegnimento del relè (il conto alla rovescia continua - relè disattivato)
• SET (pressione prolungata): selezione della funzione e accesso alle impostazioni
• SET (pressione breve): visualizzazione delle impostazioni della funzione

✅ Procedura di programmazione:

1. Premere il pulsante STOP, selezionando l’opzione ON.
2. Attendere che sul display compaia 000.
3. Tenere premuto SET -> Selezionare il programma con i tasti UP / DOWN.
4. Premere brevemente SET -> OP lampeggiante sul display -> 000 -> Immettere la durata dell'attributo con i tasti UP / DOWN.
5. Con il tasto STOP selezionare l’unità di tempo:

   000 -> Secondo

   00.0 -> Decimo di secondo (ad es. 05.5 = 5,5 secondi)

   0.0.0 -> Minuto (ad es. 0.0.1 = 1 minuto)

6. Tenere premuto a lungo il tasto SET -> Una volta che il numero del programma, ad es. P1.1, smette di lampeggiare, la procedura è completata.

✅ Descrizione dei programmi:

• P1.1: Dopo l’invio del segnale di trigger, il relè si attiva e inizia il conto alla rovescia del tempo impostato in OP, dopodiché il relè si disattiva.
• P1.2: Come sopra, ma l’invio del segnale di trigger durante il conto alla rovescia fa ripartire il conteggio da 0.
• P1.3: Come sopra, ma l’invio del segnale di trigger durante il conto alla rovescia provoca lo spegnimento del relè e il reset del conto alla rovescia.
• P-2: Dopo l’invio del segnale di trigger, conto alla rovescia del tempo CL, quindi attivazione del relè e conto alla rovescia OP, dopodiché il relè si disattiva.
• P3.1: Dopo l’invio del segnale di trigger, si attiva il relè e inizia il conteggio OP; successivamente il relè si disattiva e inizia il conteggio CL; il ciclo viene ripetuto un numero specificato di volte (LOP = ciclo infinito); l’invio del segnale di trigger durante il conteggio disattiva il relè e azzera il conteggio.
• P3.2: All’accensione, il relè si attiva automaticamente e inizia il conteggio OP; il relè si disattiva e inizia il conteggio CL; il ciclo si ripete un numero specificato di volte (LOP = ciclo infinito).
• P-4: All’applicazione del Trigger, il relè si attiva; il conteggio OP inizia dopo la scomparsa del Trigger; l’applicazione del Trigger durante il conteggio azzera il contatore.

✅ Funzione 3.2: Consente il funzionamento del modulo senza trigger. Nel momento in cui si alimenta il modulo temporizzatore tramite la presa microUSB a 5 V o tramite il connettore da 6 V a 20 V, il modulo avvia automaticamente il conteggio, senza necessità di attivare l’avvio. Questa funzione consente un numero illimitato o prestabilito di cicli di funzionamento del relè.
