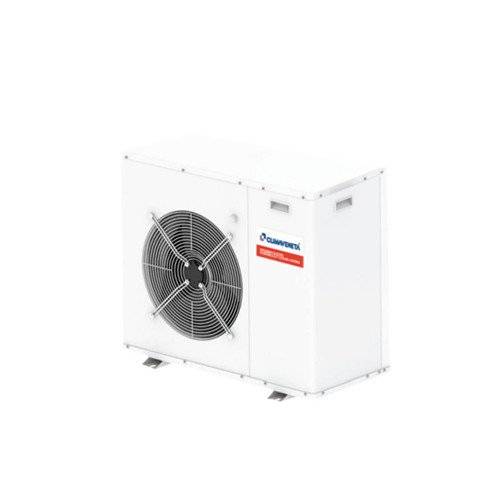

Pompa di Calore Reversibile Inverter Climaveneta i-BX-N010M Monofase R-410 con Comando a Bordo Incluso

ATTENZIONE ! IN CASO DI MANCATA DISPONIBILITÀ IMMEDIATA , IL PRODOTTO SARÀ ORDINATO E SPEDITO IN 10 GIORNI LAVORATIVI

AVVIAMENTO FACOLTATIVO DA ACQUISTARE SEPARATAMENTE !

Caratteristiche Tecniche

• Modello : i-BX-N010M
• Codice articolo : 401475
• Comando a bordo incluso

Raffreddamento

Temperatura aria esterna 35°C - Temperatura acqua 7°C

• Potenza frigorifera : 9,9 kW
• Potenza elettrica assorbita : 3,64 kW
• EER : 2,72
• ESEER : 4,21

Valori riferiti alla normativa EN14511

• Potenza frigorifera : 9,91 kW
• EER : 2,73
• ESEER : 4,26
• Classe : C

• Potenza termica : 11,0 kW
• Potenza elettrica assorbita : 3,65 kW
• COP : 3,01

• Potenza termica : 11,0 kW
• COP : 3,02
• Classe : B

Efficienza Energetica in raffreddamento

• SEER : 4,37
• Rendimento ηs : 172 %

Efficienza Energetica in riscaldamento a bassa temperatura

• PDesign : 8,18 kW
• SCOP : 3,54
• Rendimento ηs : 139 %
• Classe di efficienza stagionale : A+

Efficienza Energetica in riscaldamento a media temperatura

• PDesign : 8,54 kW
• SCOP : 2,82
• Rendimento ηs : 110 %
• Classe di efficienza stagionale : A+

Performance

Raffreddamento

• Portata acqua scambiatore : 0,47 m³/h
• Prevalenza utile pompa : 57,7 kPa
• Livello potenza sonora : 69 dB(A)
• Pressione sonora : 54 dB(A)

• Portata acqua scambiatore : 0,53 m³/h
• Prevalenza utile pompa : 54,1 kPa
• Livello potenza sonora : 69 dB(A)
• Pressione sonora : 54 dB(A)

Dati Elettrici

• Alimentazione (V,Hz, Ø) : 220~240/50/1
• Gas refrigerante : R-410

• Temperatura aria esterna : -20°C ~ 45°C
• Temperatura acqua introdotta : 24°C~ 60°C

• Temperatura aria esterna : -10°C ~ 46°C
• Temperatura acqua introdotta : -8°C ~ 20°C

Dimensioni e Peso

• Dimensioni (LxPxA) : 900x420x1240 mm
• Peso a vuoto : 115,0 Kg

Pompe di Calore reversibile Climaveneta da 4,2 a 35,1 kW Perfetto comfort e massima efficienza

Unità da esterno in grado di provvedere al riscaldamento, raffreddamento e produzione di acqua calda sanitaria con compressori ermetici rotativi azionati da motori a velocità variabile in configurazione monocircuito con utilizzo di refrigerante R410A, batteria di scambio lato aria con tubi in rame ed alette in alluminio, scambiatore lato acqua a piastre saldobrasate. L’unità è equipaggiata con valvola di espansione elettronica e modulo idronico integrato di serie.

Macchina flessibile ed affidabile che si adegua alle più diverse condizioni di carico grazie all’accurata termoregolazione combinata allo sfruttamento della tecnologia ad inverter. La progettazione accurata e l’impiego di innovativi motori a velocità variabile (inverter), assicurano un alto livello di efficienza energetica sia a pieno carico che a carico parziale.

La pompa di calore per ogni esigenza Efficienza di sistema

L’unità è progettata con un approccio di sistema: tutti i componenti sono regolati sinergicamente secondo logiche proprietarie per massimizzare le efficienze dell’unità.

Elevata efficienza ai carichi parziali

Elevati valori di efficienza stagionale, grazie alla modulazione del compressore con tecnologia DC inverter che garantisce l’esatta energia in corrispondenza del reale fabbisogno dell’edificio. Elevata efficienza che si traduce in consumi energetici ridotti durante tutto il periodo di lavoro dell’unità.

Applicazioni comfort

• Edifici residenziali
• Locali commerciali
• Infrastrutture volte all’intrattenimento
• Uffici direzionali
• Hotel e Resort
• Strutture sanitarie
• Impianti centralizzati realizzabili con sistemi in cascata

i-BX-N grazie alla tecnologia inverter è conforme alla direttiva ErP, superando i requisiti minimi di efficienza energetica stagionale in riscaldamento, SCOP, sia per applicazioni a bassa temperatura che applicazioni a media temperatura

Funzionamento silenzioso : Le emissioni sonore sono ridotte grazie alla modulazione della frequenza del compressore e della velocità del ventilatore

Ridotti consumi : Il controllo dinamico della temperatura di mandata dell’acqua in funzione della temperatura dell’aria esterna aumenta fortemente il comfort e l’efficienza energetica del sistema

Acqua calda sanitaria : La produzione di acqua calda sanitaria è garantita tutto l’anno. Il controllore gestisce la produzione di acqua calda tramite una valvola a 3 vie da installare esternamente all’unità

Facilità di installazione : Le pompe di calore i-BX-N sono del tipo monoblocco “packaged” particolarmente semplici da installare. I componenti idraulici sono tutti contenuti all’interno dell’unità e le tubazioni di connessione sono di tipo idraulico, pertanto non occorre realizzare le procedure tipiche dei sistemi di climatizzazione ad espansione diretta

La gestione intelligente del tuo impianto

Nadisystem garantisce una regolazione centralizzata dell’impianto assicurando :

• Facile comunicazione tra i diversi componenti
• Installazione semplificata
• Numero di controlli ridotto

Nadisystem integra fonti energetiche diverse fra di loro in base alla disponibilità, ai rendimenti ed ai costi del loro utilizzo, prediligendo sempre le fonti rinnovabili. Le fonti ausiliarie vengono attivate per soddisfare il fabbisogno dell’edificio in corrispondenza di basse temperature esterne integrando la potenza termica della pompa di calore

Personalizzazione dell'impianto

Nadisystem dispone di diverse funzioni speciali che permettono di personalizzare l’impianto per ogni esigenza. Il controllore è in grado di regolare due zone sia in riscaldamento che in raffrescamento e con diverse temperature di mandata , rendendo compatibile la pompa di calore i-BX-N con diverse tipologie di impianto con diversi livelli di temperatura acqua.

Gestione a cascata delle unità

Nel caso in cui i fabbisogni termici siano elevati è possibile collegare fino a 4 unità della stessa potenza , configurazione opzionale. La configurazione a cascata è gestita in modalità master/slave, con l’unità master che gestisce le informazioni e le trasmette alle unità slave.

Struttura

Struttura costituita da basamento e pannelli autoportanti d’acciaio zincato a caldo, verniciato con polveri poliesteri RAL 7035.

• Solidità e robustezza
• Massima accessibilità per le operazioni di servizio e manutenzione

• Condensatore con tubi in rame e alette in alluminio
• Griglie di protezione batteria di serie fino alla taglia 015

Controllo Tastiera con display LCD e regolazione elettronica a menù

NADICompact

• Tasti funzionali
• Display grafico e icone

Controllo NADISYSTEM

• Impostazione del set point acqua con valore Fisso oppure dinamico con Curva Climatica.
• Protezione antigelo a seconda della tempertura acqua e temperatura aria esterna.
• Produzione acqua calda sanitaria. 4Gestione fonti ausiliarie esterne.
• Due zone con distribuzione della temperature acqua differente
• Ingresso digitale per funzione notturna (Night mode).
• Connettività remota a sistemi BMS tramite scheda seriale (accessorio).

Gestione sistemi in cascata

Nel caso in cui i fabbisogni termici siano elevati è possibile collegare fino a 4 unità della stessa potenza in cascata

• Gestite in modalità master slave, con l’unità master che si incarica di trattare le informazioni e poi trasmetterle alle unità slave

• Elevato grado di parzializzazione della potenza fornita, senza diminuire le prestazioni, e un puntuale dimensionamento del sistema

• Possibilità di dedicare una sola oppure tutte le unità per la produzione dell’acqua calda sanitaria.

Gruppo idronico integrato

Tutti i componenti idraulici per l’installazione sono già compresi senza alcun incremento delle dimensioni dell’unità.

• Pompa EC, motore brushless a commutazione elettronica a garanzia di bassi consumi e alte efficienze di sistema
• Flussostato, a protezione dello scambiatore per basse portate acqua
• Valvola di sicurezza.
• Vaso di espansione.
• Valvola di sfiato aria.
• Filtro a rete, non montato ma fornito con l’unità

Evaporatore

• Scambiatore a piastre saldobrasate in acciaio AISI 316, esternamente rivestito con materassino anticondensa in neoprene a celle chiuse (CFC e HCFC-free).
• Resistenza elettrica termostata a protezione contro la formazione di ghiaccio all’interno.
• Basse perdite di carico e scambio termico ottimizzato

Circuito refrigerante

• Valvola di espansione elettronica di serie
• Flusso del refrigerante ottimizzato
• Controllo preciso ed efficace della temperatura
• Regolazione rapida ed elevata efficienza

Compressore

Compressori Mitsubishi Electric, sinonimo di qualità, affidabilità e prestazioni ai carichi parziali. Compressore installato su supporti antivibranti in gomma e isolato acusticamente da speciale materiale fonoassorbente.

Speciale funzione antigelo

Dedicati algoritmi evitano la formazione di ghiaccio all’interno gestendo il funzionamento

• Della resistenza elettrica sullo scambiatore a piastre.
• Della pompa in base alla temperatura dell’aria esterna.
• Del flussostato in caso di mancanza di flusso

L’unità è inoltre predisposta per funzionare, con miscele incongelabili, fino ad una temperatura in uscita dallo scambiatore di -8°C.

Accessori

• Tastiera remota
• Terminale ambiente a filo con display retroilluminato, completo di sonda di temperatura e umidità
• Kit gestione unità in cascata
• Sonda accumulo acqua calda sanitaria e sonda accumulo inerziale
• Batterie del tipo Rame-Alluminio con verniciatura epossidica
• Batterie del tipo Rame-Rame
• Separatore idraulico
• Accumulo acqua calda sanitaria
• Resistenza elettrica antigelo a basamento e per vaschetta raccogli condensa ausiliaria
• Scheda seriale RS485 per protocollo ModBus
• Antivibranti di base in gomma

Garanzia Prodotto : Tutti i prodotti in vendita sul nostro sito sono nuovi ed imballati. La garanzia su questo articolo è 24 mesi dalla data dell'acquisto.
